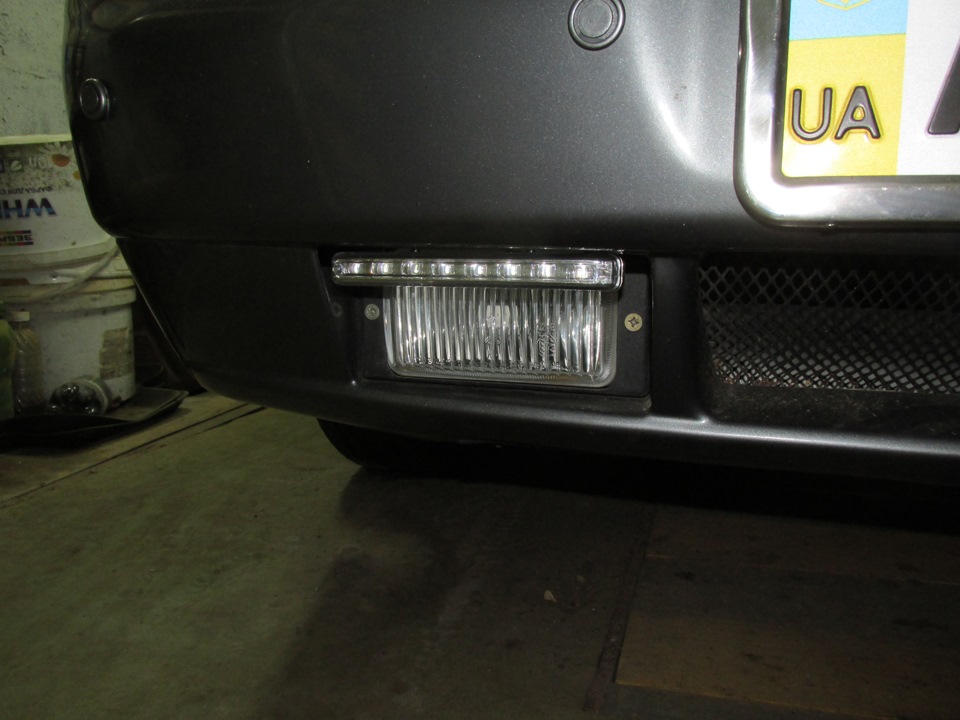

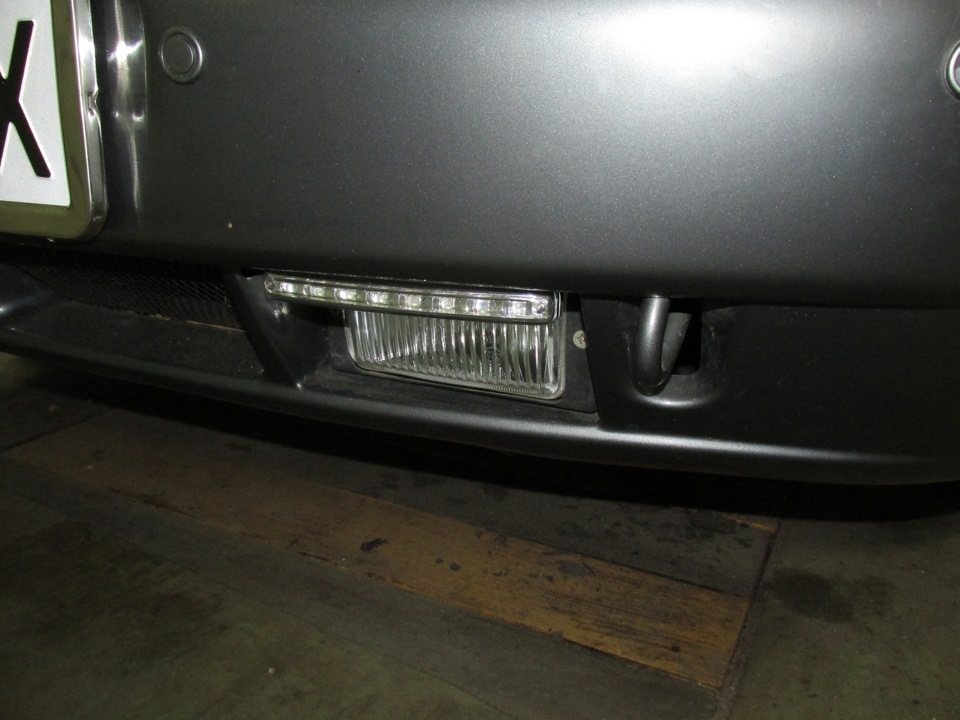

Встановив ДХО — купував ще влітку, але руки ніяк не доходили.
І захотілося мені використовувати їх ще й як стробоскопів Заоснову була взята схема

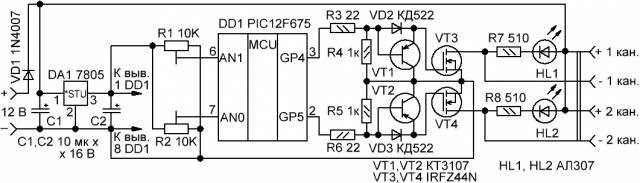

Знайдена тут, але вона мені трохи не підходила, тому що мала тількирежим стробоскопа — довелося її трохи доопрацювати. Режиму іприбрав світлодіоди індикації роботи). Відповідно довелосяпереробляти, а вірніше заново писати прошивку. Платі та написатипрограму.Дякую йому ВЕЛИЧЕЗНЕ! В результаті маємо схему з кнопкою ітрьома режимами роботи:
1) одне коротке натискання - включається режим безперервногогоріння (дХО)
2 ) одне довге (більше 0, 7 сек.) натискання - режим почергового (лівий-правий) миготіння ліхтарів
3) подвійне натискання - режим миготіння обох ліхтарів разом

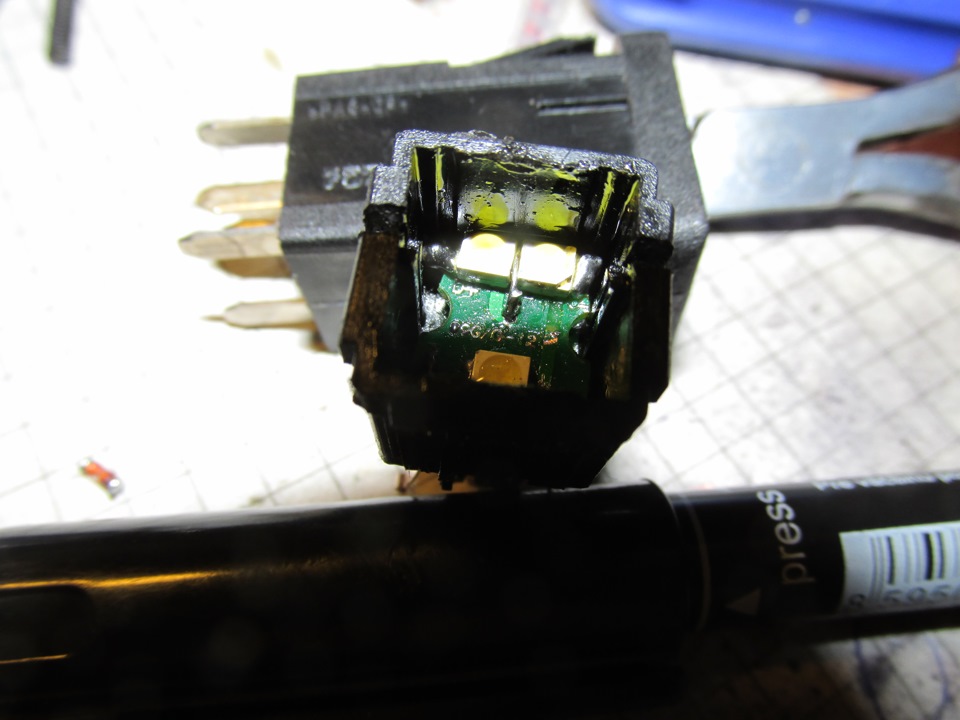

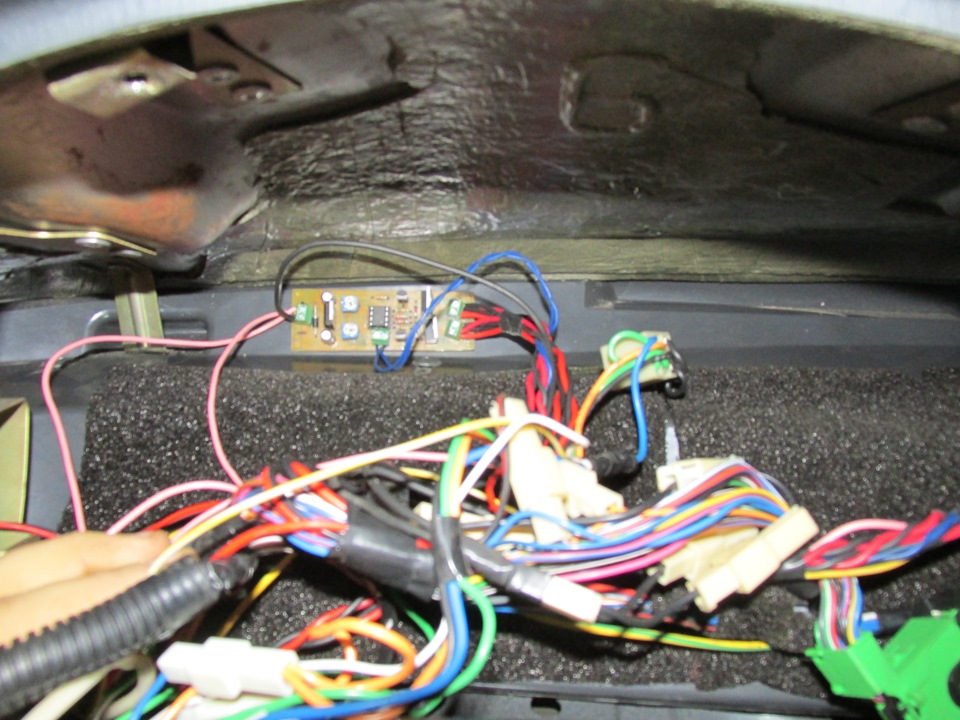

Кількість спалахів (від 2 до 9) і швидкість миготіння регулюютьсяпідстроювальними резисторами. Друковану плату в Sprint layout тапрошивку можу скинути на пошту. Кнопку включення я взяв стандартнуна включення протитуманок, доопрацювавши її:видалив тягу фіксації, замість одного світлодіода індикації встромив два (вони підключеніпаралельно самим ліхтарям ДХО і відображають режим роботи).Простіше можна було б вивести світлодіоди в будь-яке зручне місце іне морочитися, але мені хотілося щоб виглядало не колгоспно.
Встановив і дод. Звуковий сигнал (який з компресором) як і належитьчерез реле та окрему кнопку.
кнопка дод. Звукового сигналу та ДХО
Коментарі2
Привіт. У мене зібрана така ж схема але поки не встановлював тому що немає режиму ДХО. Чи можна поділитися прошивкою і схемою, тобто куди причепити кнопку.
кнопка замикає 5-у ногу мікроконтролера з мінусом. На друкованій платі під МК я додав контакти під клемник для кнопки. І ще я прибрав зі схеми контрольні світлодіоди на платі
