Підготовка до переробки ДМРВ

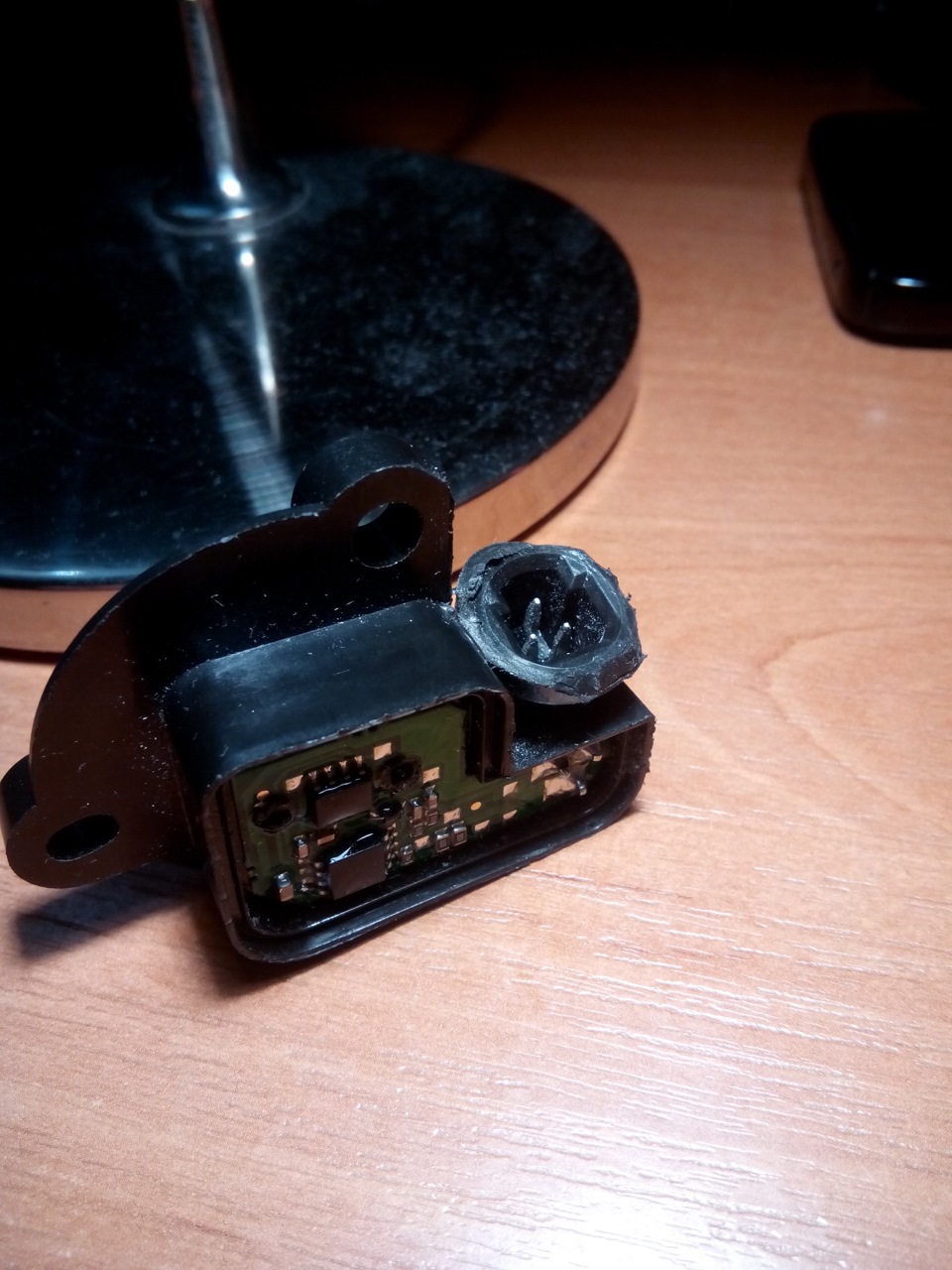

Давно не писав у БЖ. Робота відбирає багато часу, та й робити властівці особливо нічого не треба. Тим не менш, руки сверблять, іяк то було вирішено переробити ДМРВ (головняк багатьох сотошников)Нарив тут у колег maksik34rus і aksenov-048 хороші звіти про те, якадаптують ланосовські ДПДЗ (датчик положення дросельної заслінки)Тільки мій варіант, в силу моєї ліні і відсутності паяльника, щепростіше.Я вирішив не морочитися і не відрізати зовсім оригінальнегніздо під штекер, і нічого не паяти.Ріжемо тільки половину гнізда, щоб була можливість закрити кришку ДМРВ.

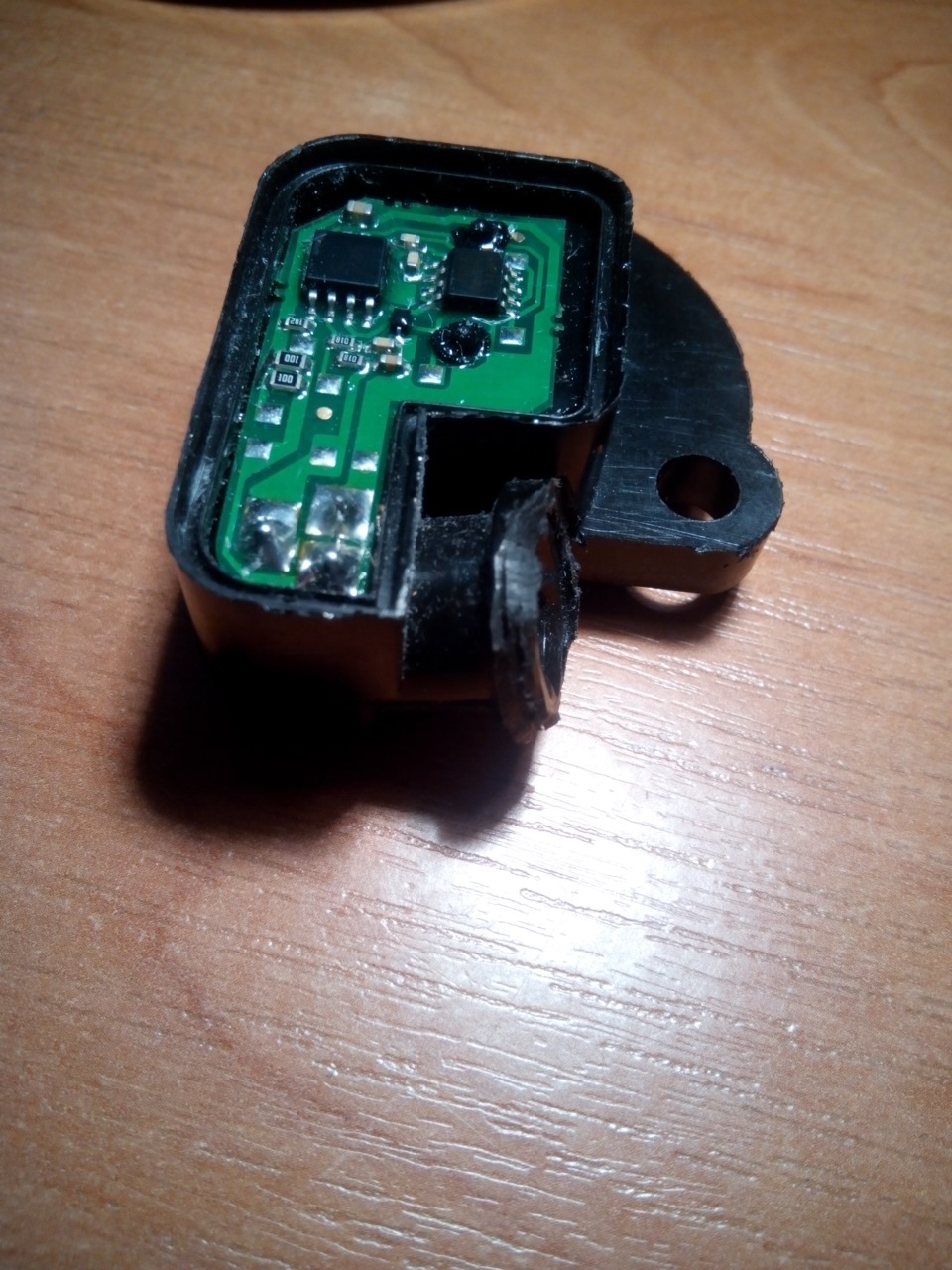

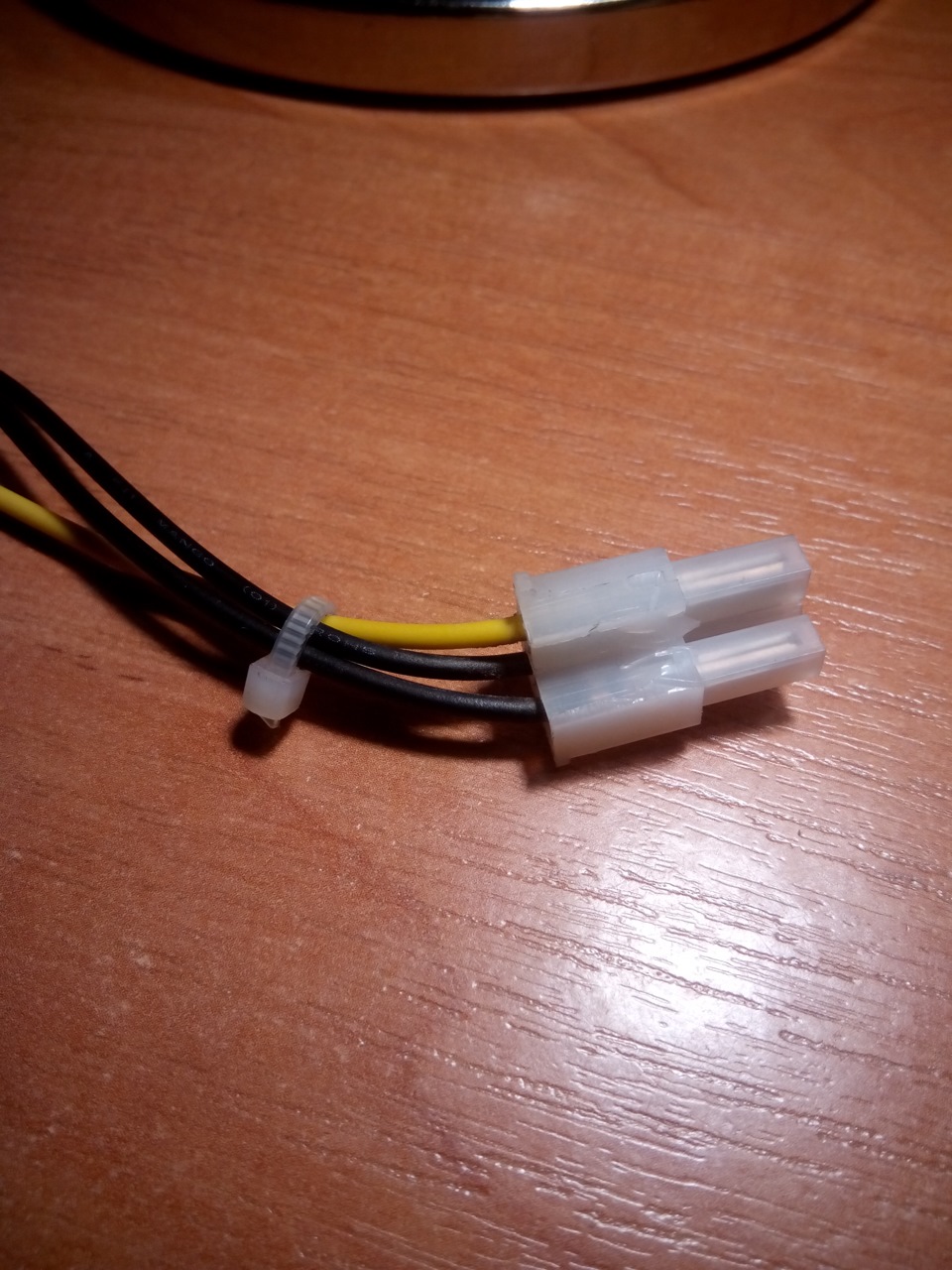

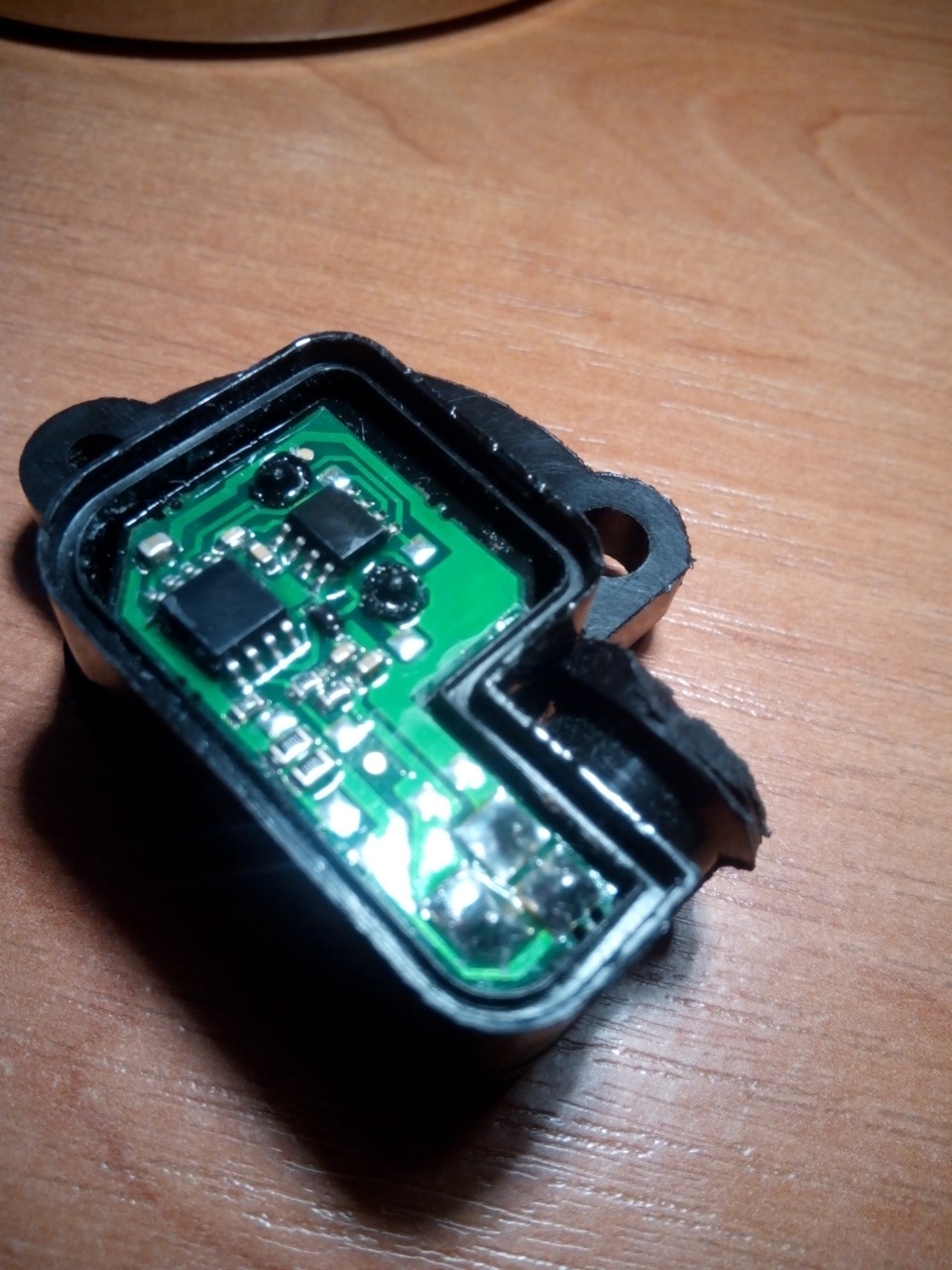

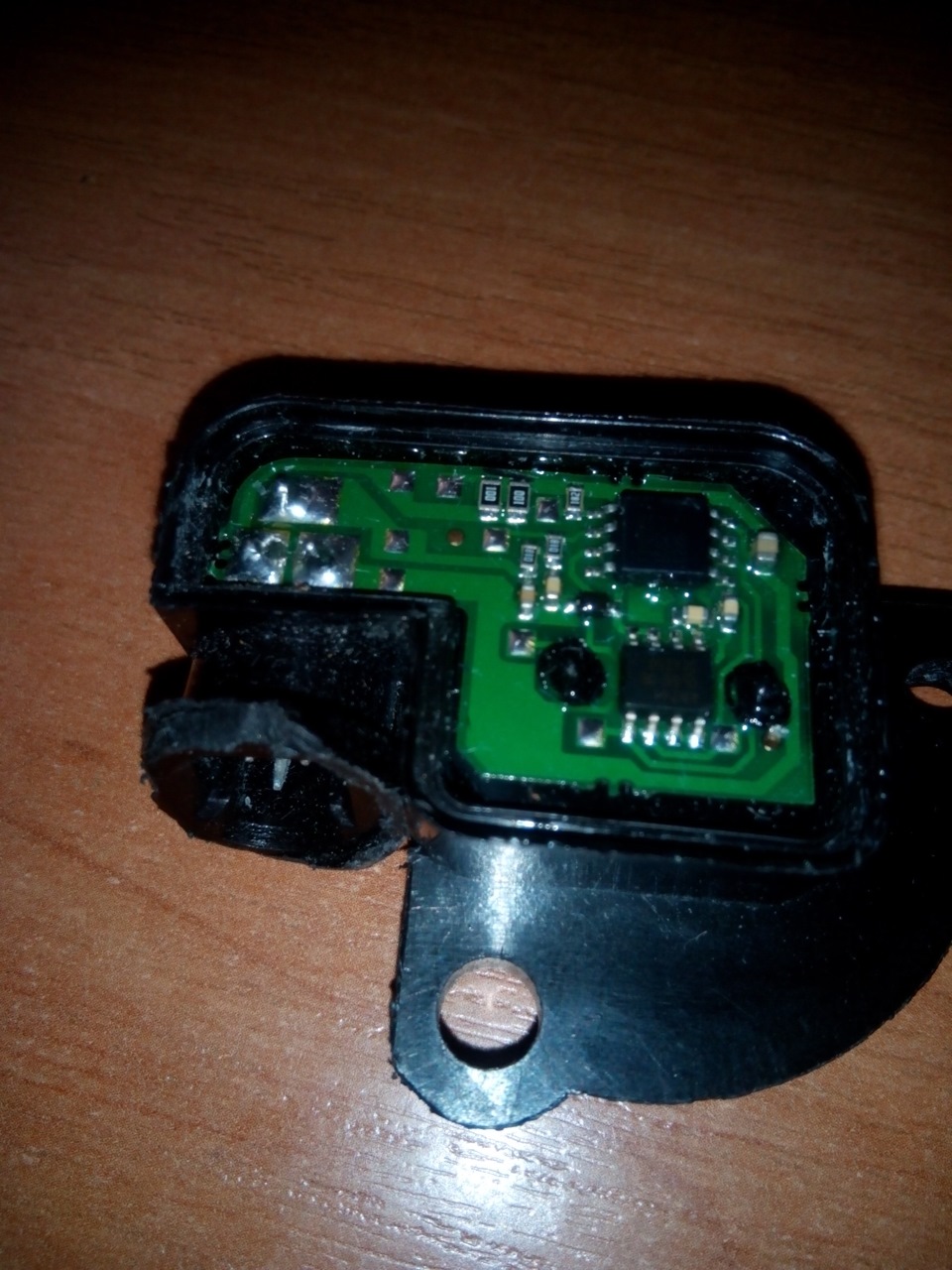

Тут трохи незграбно відрізано, пізніше напільничком ще рихтував, наводив красу Розташування контактів на платі відомо, а в гніздіштирьки розташовуються горизонтально дзеркально - тобто верхнійконтакт на платі (три контакти створюють трикутник на платі)відповідає нижньому штирю в Для підключення ланосівської запчастиния вирішив використовувати дроти з компутерного БП, а самехарчування процесора. Там 4-х піновий конектор, нам з них требалише три. Стяжку залишаємо, триматиме проводки разом Один конекторя відрізав відразу для проби. Він налазить на пін туго, сидитьдобре. Ось і добре ... Озброївшись канцерярським ножиком іпекельним терпінням, розділяємо конектори. Найбільша складність уцьому процесі — не порізати собі фаланги, у мене обійтися зовсімбез кровопролиття не вийшло… От розділений конектор. З окремихчастин ще потрібно повідрізати зайву пластмасу. Зрозуміло, що зіншого боку обтискаємо стандартними маленькими мамками. Збираємовсі разом. Коннектори сидять у гнізді туго, не вивалюються ні самі, ні від легкого зусилля. Виглядає може і страшненько, затепрактично. Запчастини на фото:31023855
Установку зніму та опишу пізніше, погоди у нас тут нині нельотні.Та й кінцівки порізані болять та кровоточать. Всім світ та гарногонастрою!
