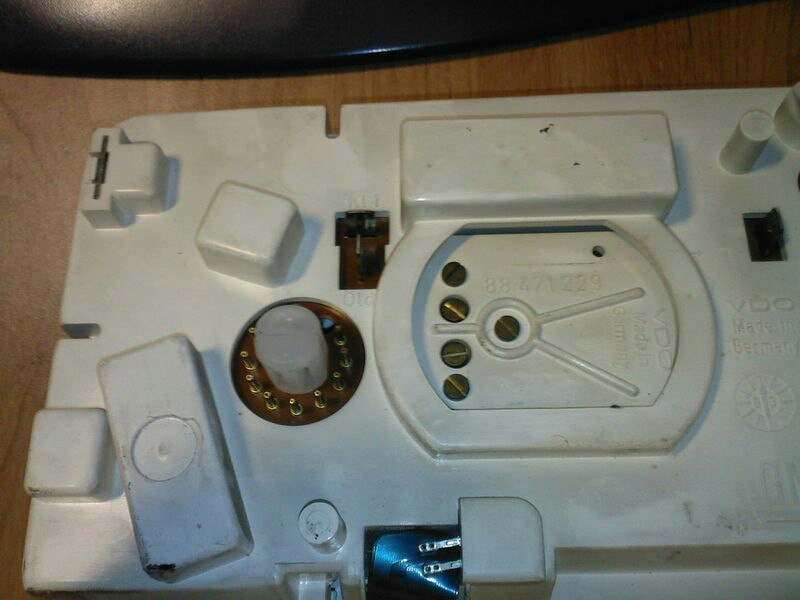

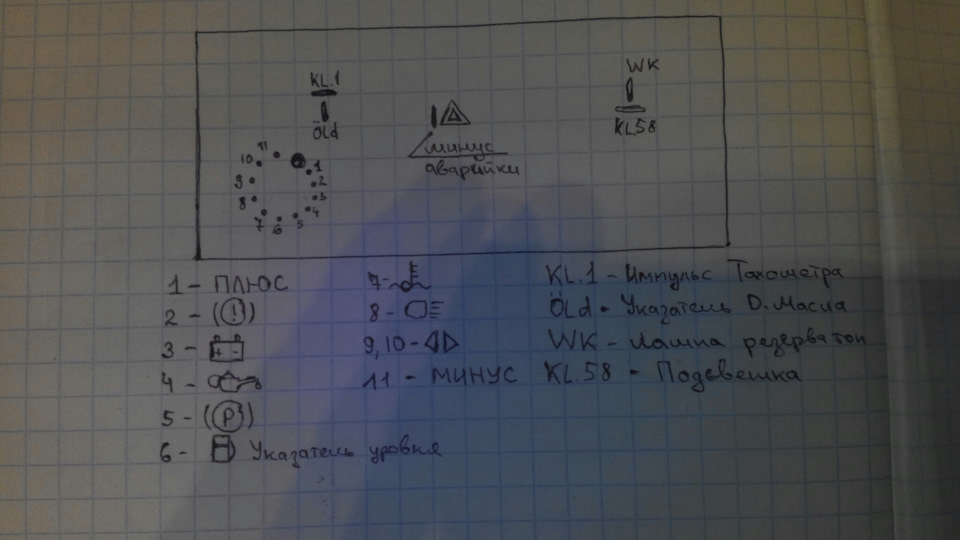

Може кому знадобиться, перерив весь Гугл і купу сайтів, ніде незнайшов схеми, довелося розбирати повність і шукати що куди йде подоріжках.

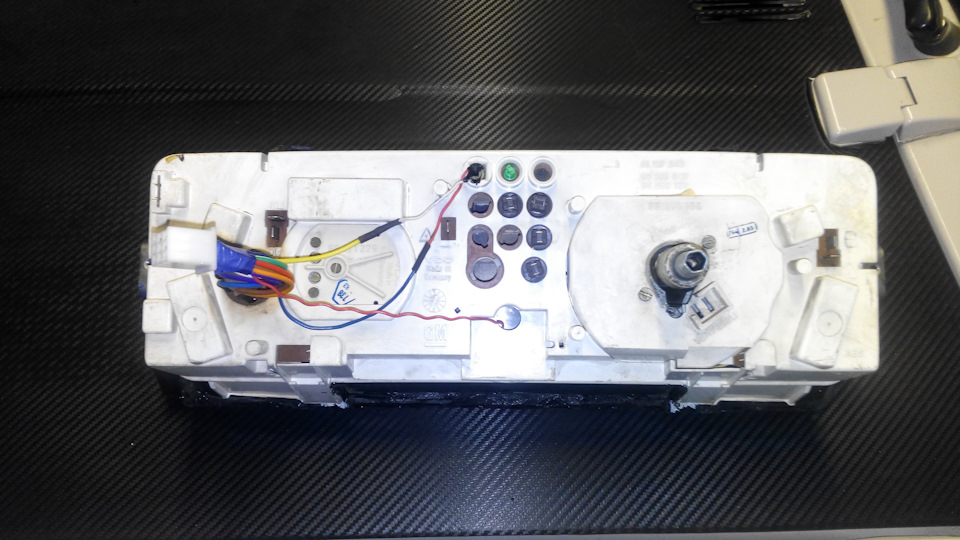

Свою я трохи переробив, і додав відсутні індикатори.
Підключив лампочку підсмоктування, окремими проводами.Іпідсвічування зі світлодіодної стрічки припаяв плюс на висновокKL.58, спочатку він був мінусовим, і керувався мінусом з кнопкигабаритів.

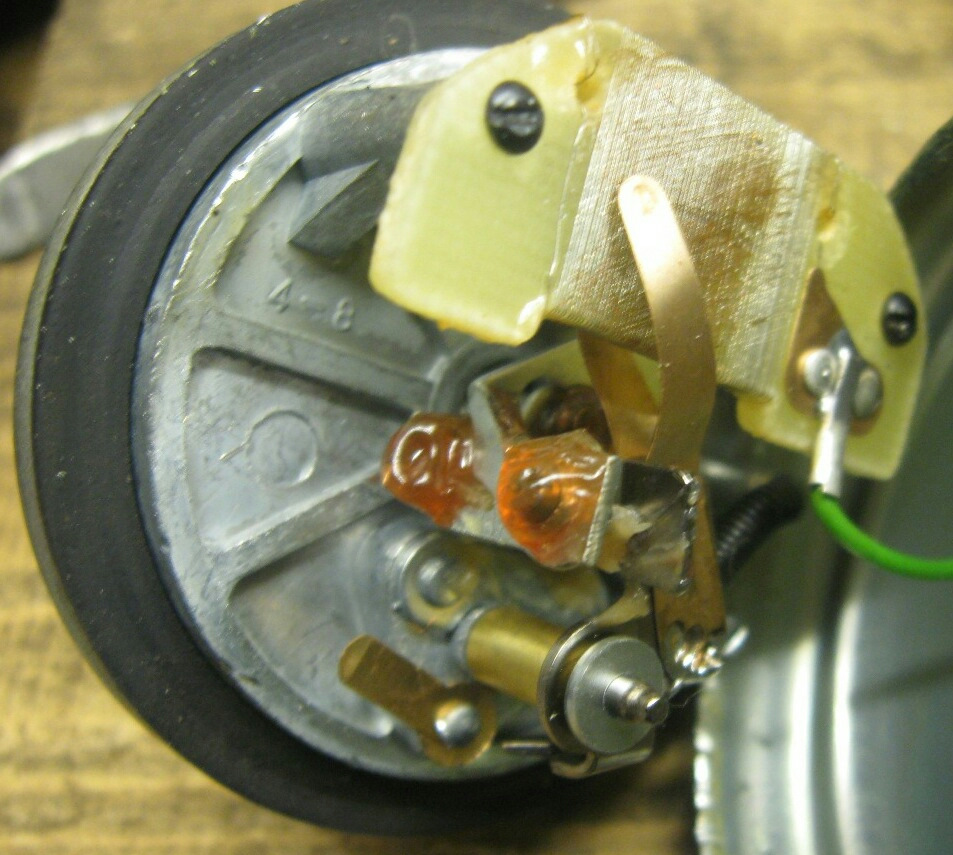

< Ще один нюанс, покажчик тиску олії, буде показувати навпаки в "жизі", потрібно перевернути реостат у датчику (бочечці де трійникна блоці).
Коментарі3
Велике дякую за схемку
Дуже Вами вдячний за надану інфу з розпинування щитка е2, займуся підключенням
Дуже сильно дякую за підказку підключення)
