Вітаю всіх!
Роблю запис про замк запалювання, його розпинування по контактнихгрупах ісузу трупер квадрат 4ze1, 4zd1, далі не знаю…
> Можливо комусь стане в нагоді, так тут зібрав трохи інформації, щоб не корчиться і не продзвонювати. .

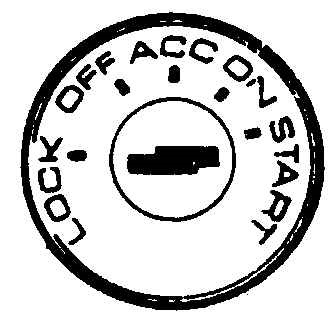

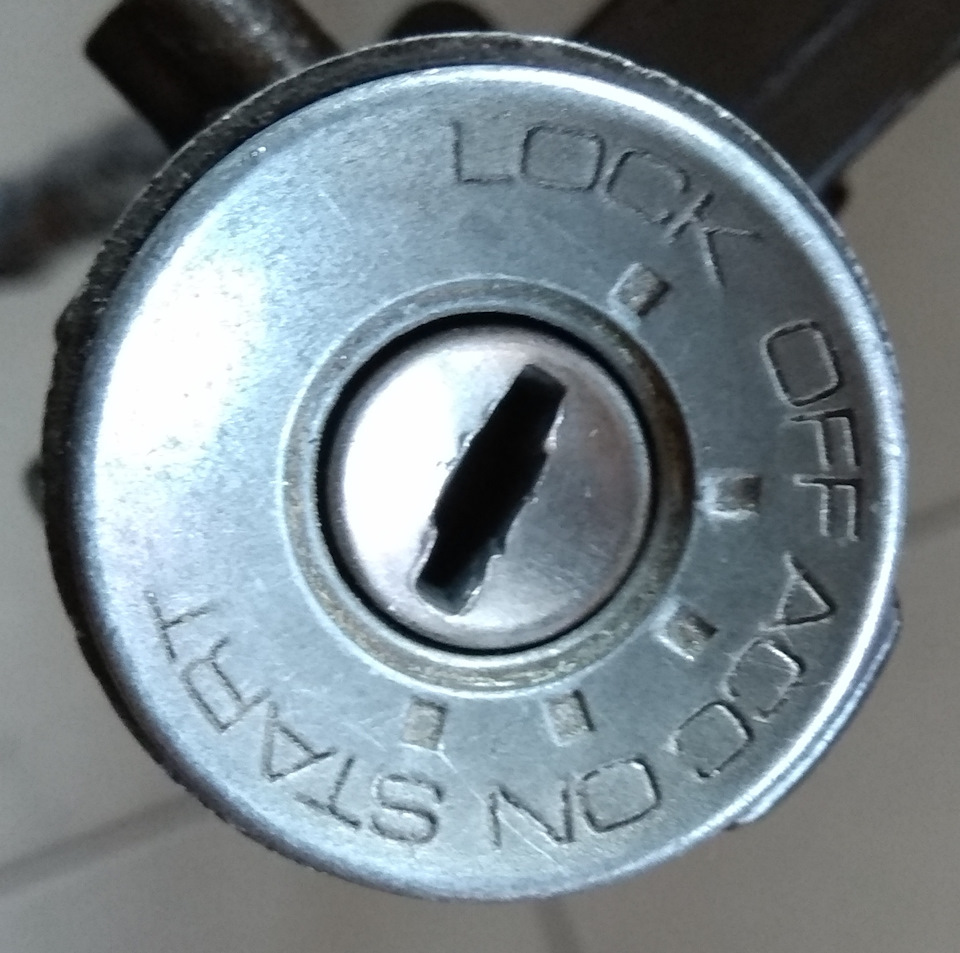

"OFF" – у цьому положенні двигун вимкнений.
"аСС" – у цьому положенні включена тільки електросистемаавтомобіля.
"ON" – положення руху .
"START" – поворотом ключа в цьому положенні запускається двигун.Якщо ключ відпустити, він повертається в положення "ON".
Три останніх — робочі.

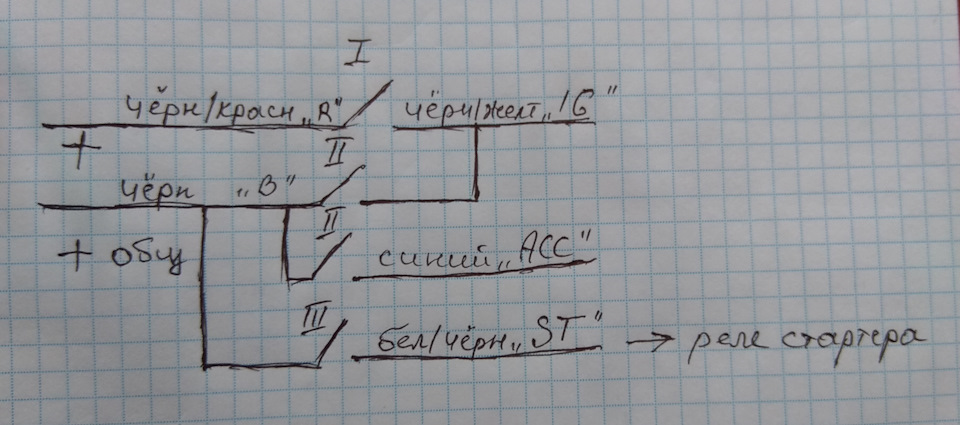

> Принцип роботи, вказав у схемі.

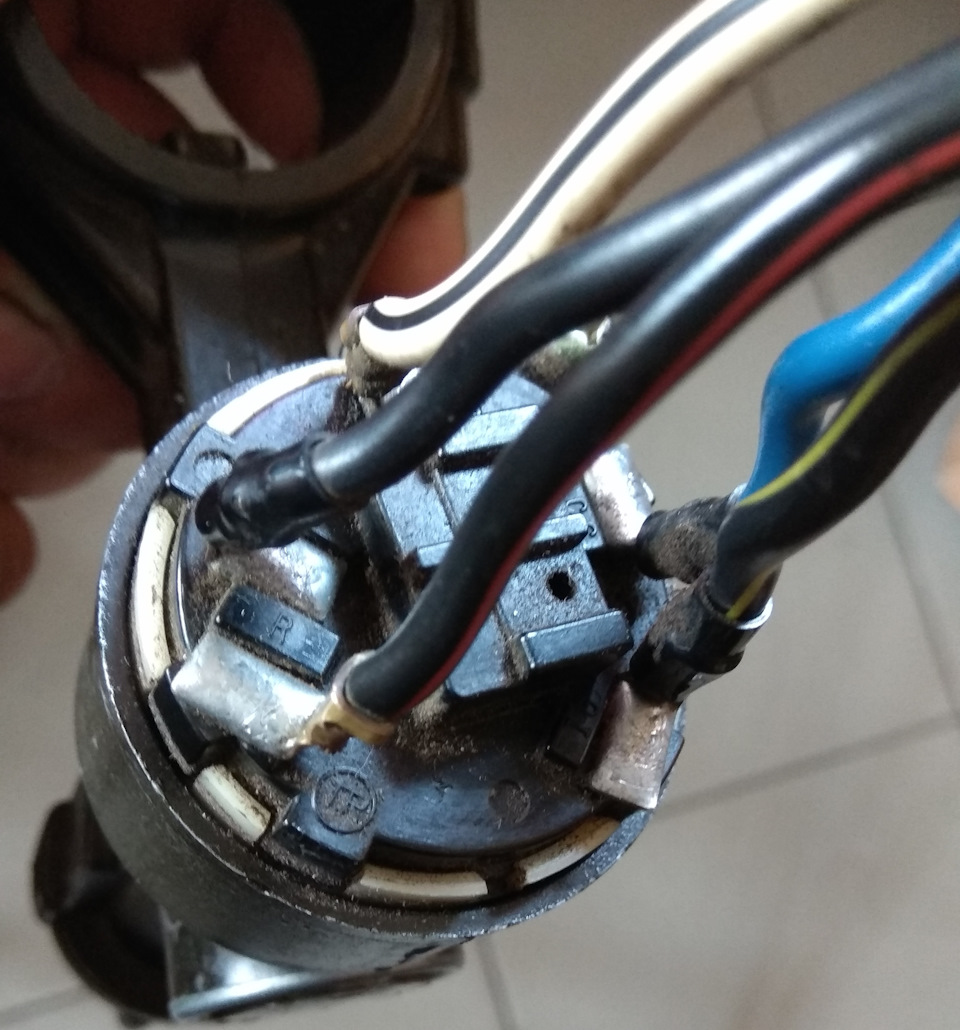

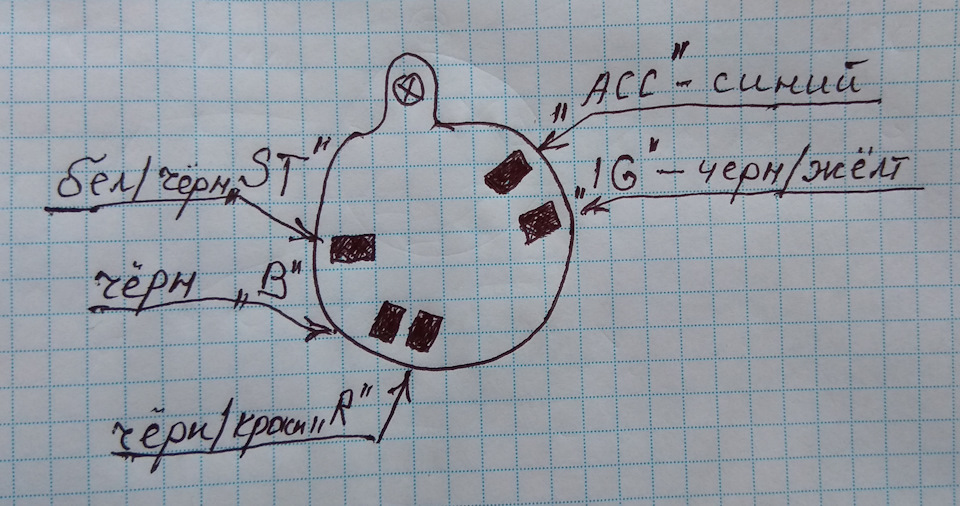

Читабельно вказав маркування та реальні кольори, відповідно доштатної електросхеми.
Взагалі замок конструктивно не складний.
Всім благ, підключайте
Подобається
35
VitalyaVol
а ви з якою метою замок відколупували?
bestmedved
Нову проводку кладу ... Психанув, все зрізав
Mag44
дааа вже ... ось це заморочився ...
bestmedved
Взагалі нічого складного, справа двох датчиків і лампочок, багато зайвого і непотрібного в роботі машини! Але зроблено з розуму. Прокладу три дроти
Mag44
Мене це ж чекає 😂
