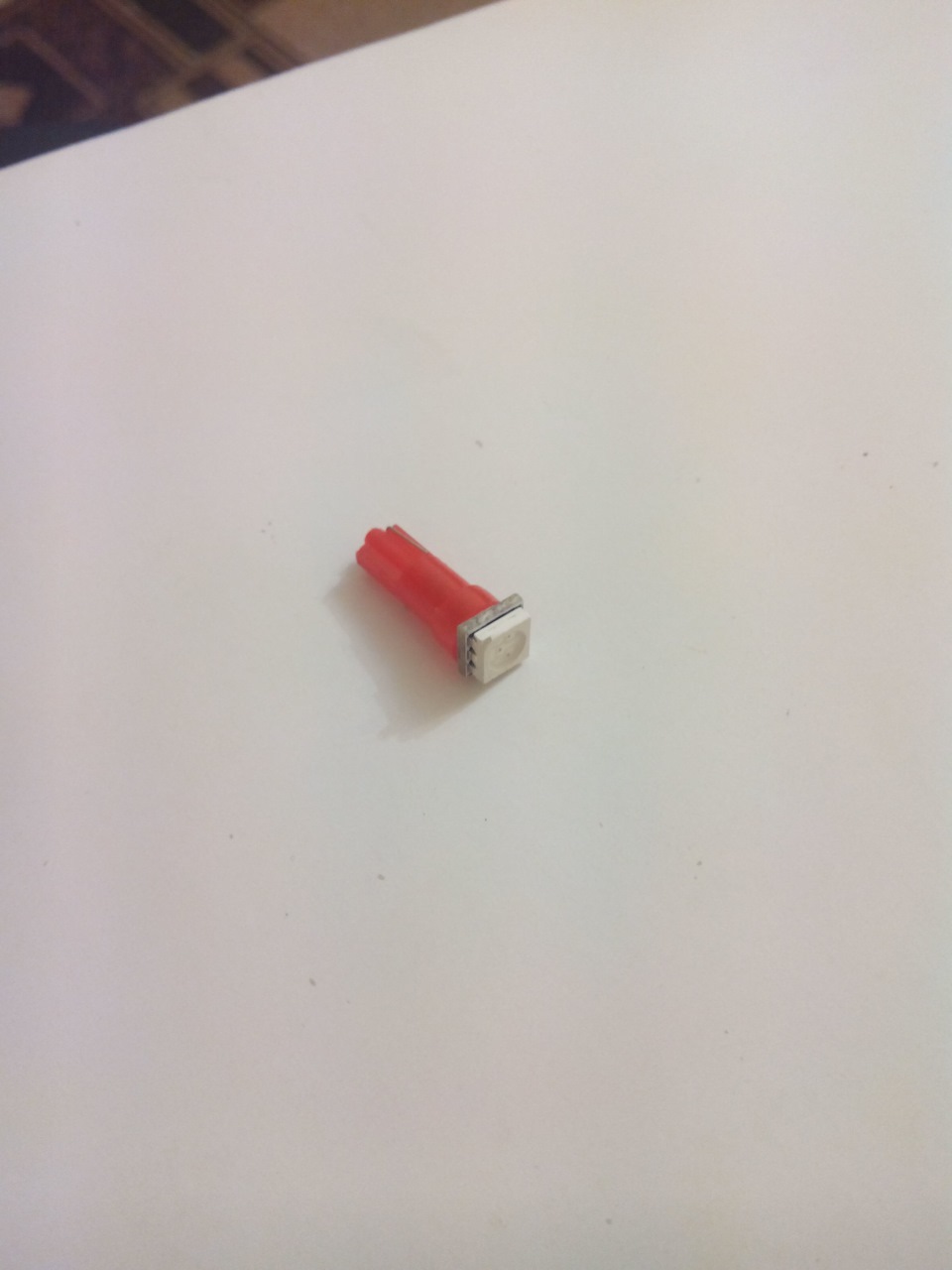

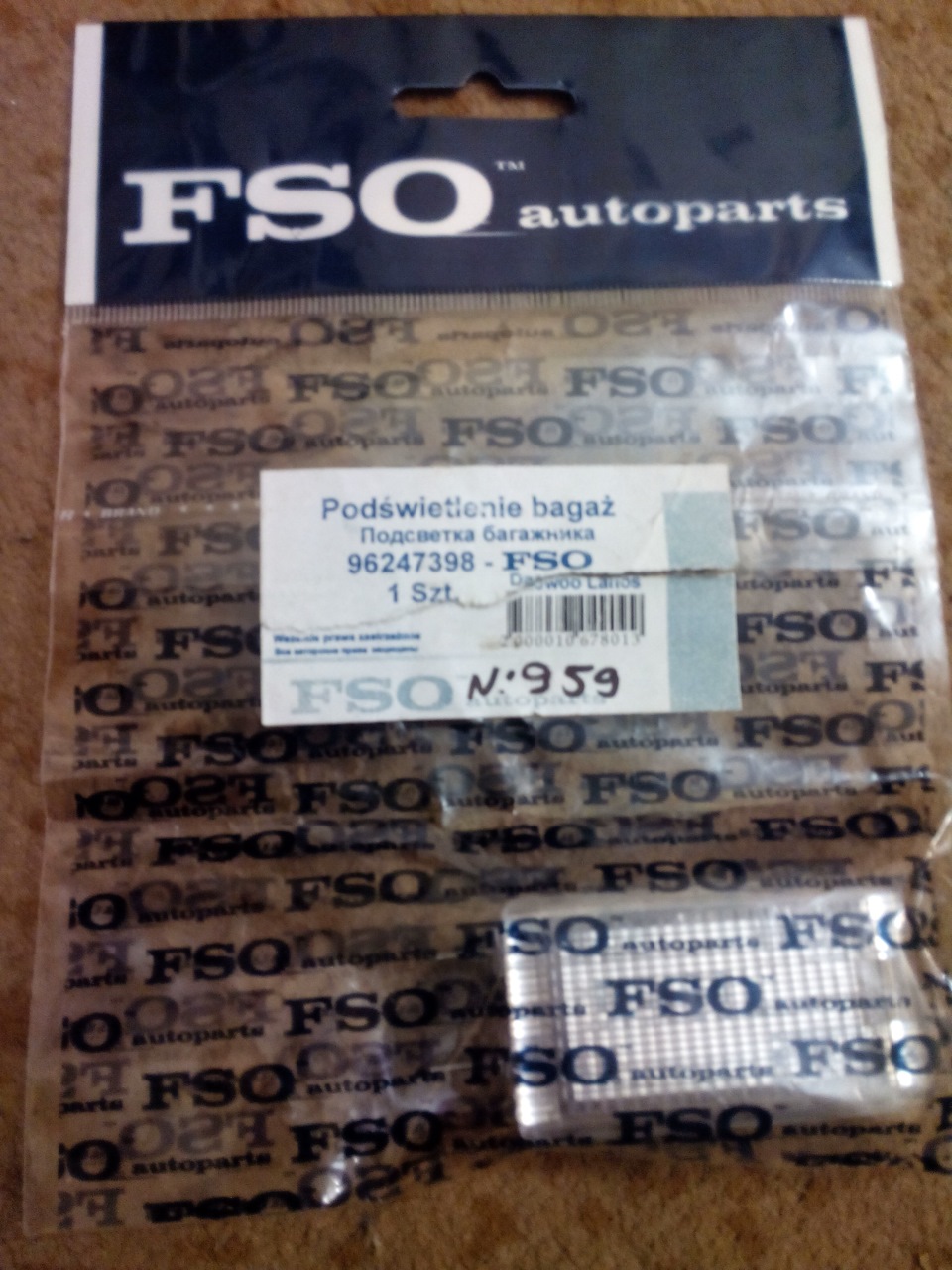

Довелося якось мені їхати в навороченому мерсі S600, і звернувувагу на таку приємну річ, як "чергова" підсвітка ніг пасажирів.При відкритих дверях плафони підсвічування ніг світять на повнупотужність, а при закритих — лише трохи підсвічують простір унизу, оскільки вирішив я робити собі ззаду підсвічування ніг по вженакатаній багатьма попередниками доріжці, то захотілося менізробити щось за цим типом:Тільки щоб було в тему "ауді", черговийвирішив робити червону. 2 окремих плафона, на біле та червонесвітло, але оскільки великих червоних діодів не знайшов, а підмаленькі немає плафонів (тобто я їх теж не знайшов, може вони і є), то вирішив робити 2 в 1 — два світла з одного плафона Отже, матеріалами для роботи були:плафон освітлення багажника Ланос, вінже аналог нашого плафона освітлення багажника і підсвічування нігпатрон під лампочку в підсвічування панелі червона лід-лампочканевідомого виробництва
а також пінцет, бокорізи, паяльник, пару шматків гнучкого дротурізних кольорів, контакти тато-мама і трубка термоусадка зарозміром і поліетиленовий клей-пістолет.

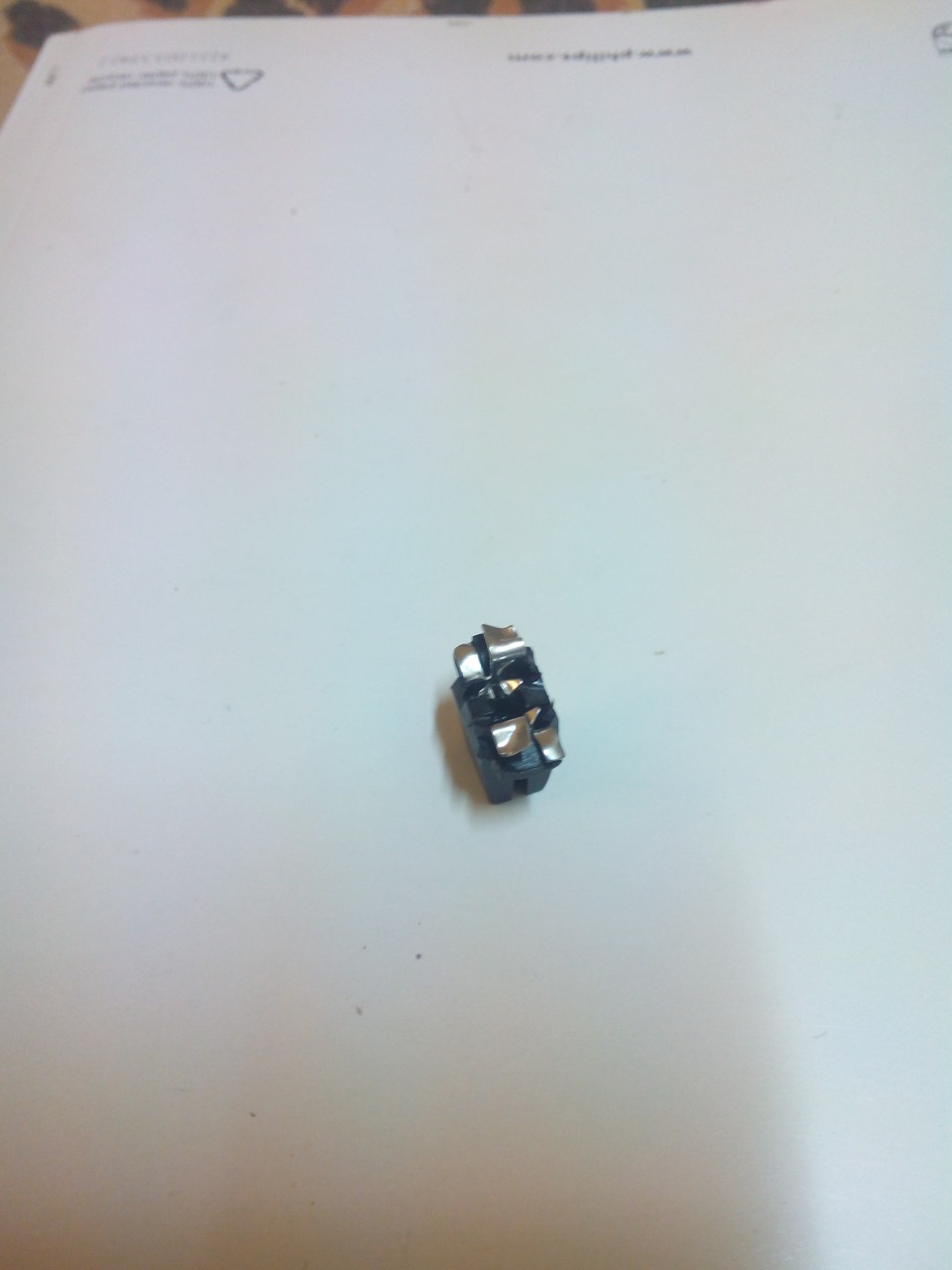

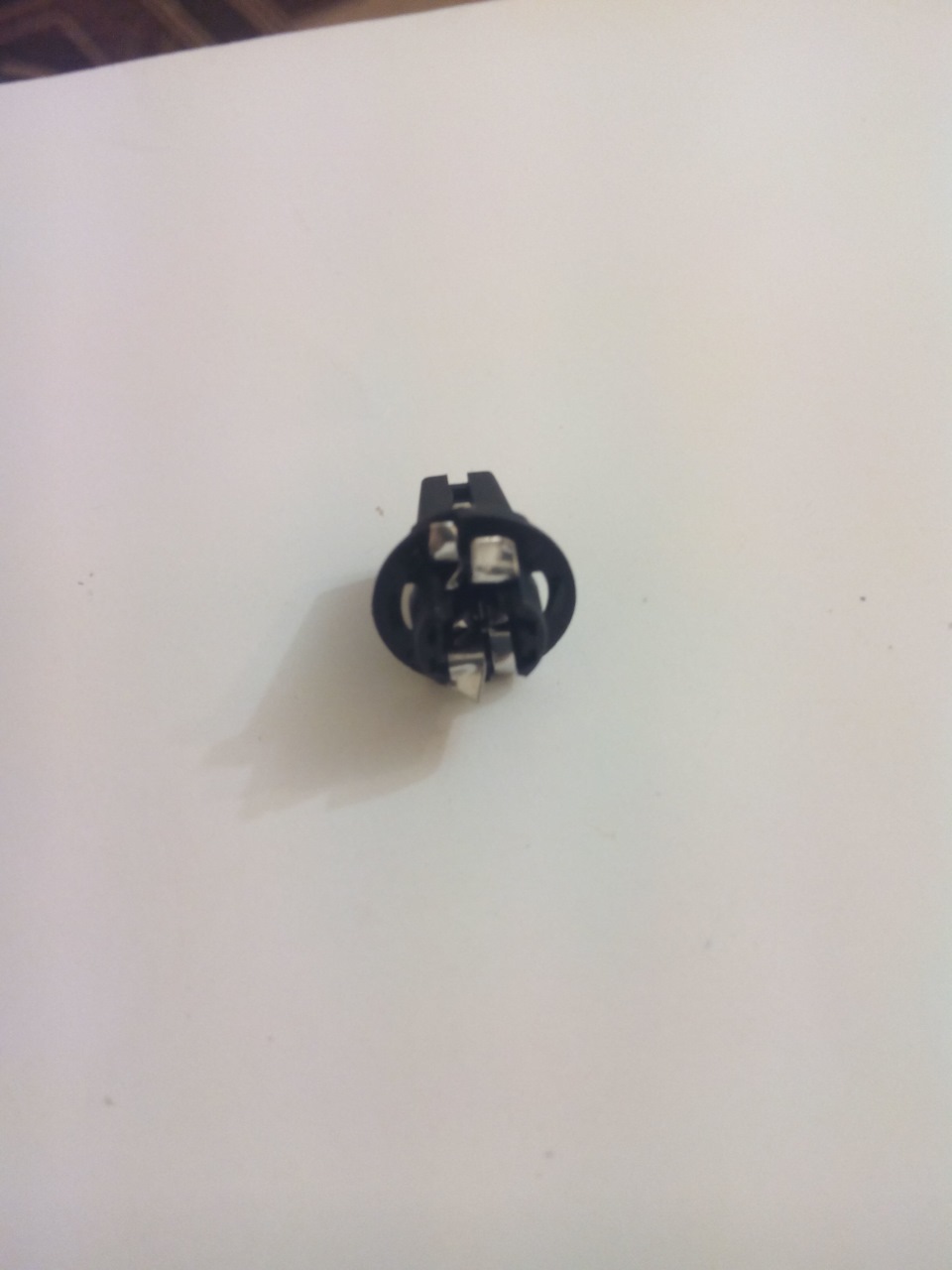

< Для початку вирішив куди кріпитиму патрон під лампу. Саме йомумісце — між виходами плафона і трохи нижче:між круглимивыштамповками є місце для установки патрончика Щоб патрон встав яктреба, його треба трохи модернізувати — обрізати зайву пластмасу зкорпусу і відкусити контакти, які стирчать:Ось так виглядаєоригінальний патрон і "обрізаний"< До речі, як бачите по фото, впатрончику є металеві контакти, які видно назовні. До них і будемопаяти дроти. З паяльником я особливо не дружу, але вдалася мені цявитівка майже з першого разу. Далі - свердлом на 5 мм висвердлюємоотвір під діод, а в корпусі діода робимо зріз, щоб можна було йогопоставити трохи під кутом до площини розсіювача:Вихідний івихідний

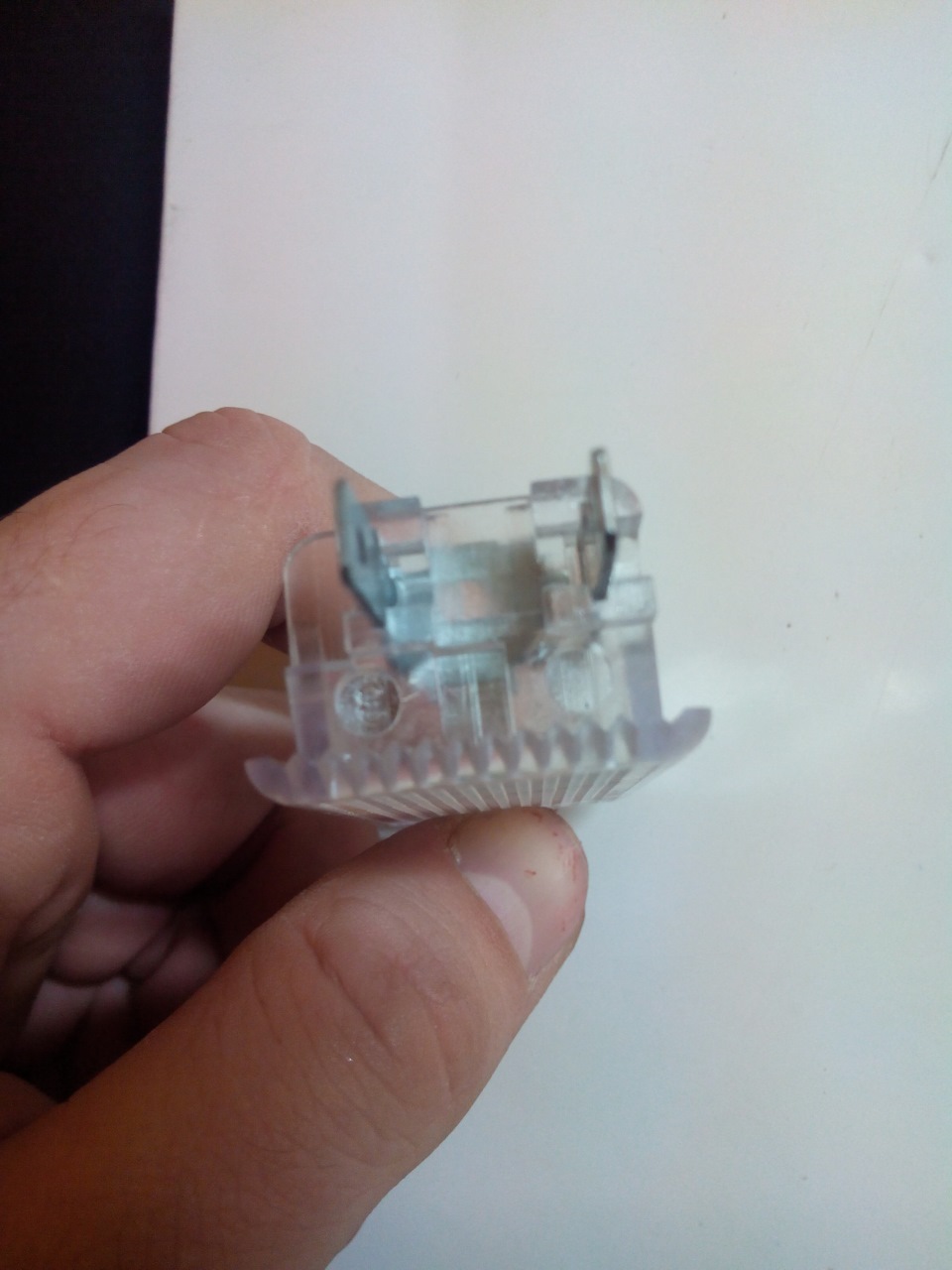

> Щоб вставити діод у плафон, доведеться трохи вигнути один ізконтактів великої лампи плафона. Ось так воно виглядає у зборі:
вставляємо діод до упору
Діодик повинен дивитися під кутом до площини розсіювача
Приєднуємо патрончик
поліетиленового клею:ось так виглядає виріб у зборі гніздо підплафон вирізаємо в спинці крісла внизу, там площадка плосканевелика, але її вистачає для встановлення. Сигнал на червоний діодберемо із заднього прикурювача:
провід вивів з роз'єму прокинув під сидіння так, щоб дроти нізвідкине стирчали ось так виглядає підсвічування ніг. Дітоди купував урізний час, тому колір відрізняється. Мені більше подобатисятеплий, тепер шукатиму другий такий самий фото червоногопідсвічування зробити не вийшло — фотик у телефоні не витягує. Томузняв на відео роботу самого плафона:Реально підсвічування червонимвиглядає дуже класно. Червоне світло неяскраве, ненапружене! Начерзі - встановлення блоку плавного розпалювання. Мені вже камарадспаяв сам блок, залишилося вмонтувати:До речі, приймаються поради, як і куди його зручніше встановлювати! /p>
