Заміна підсвічування панелі приладів

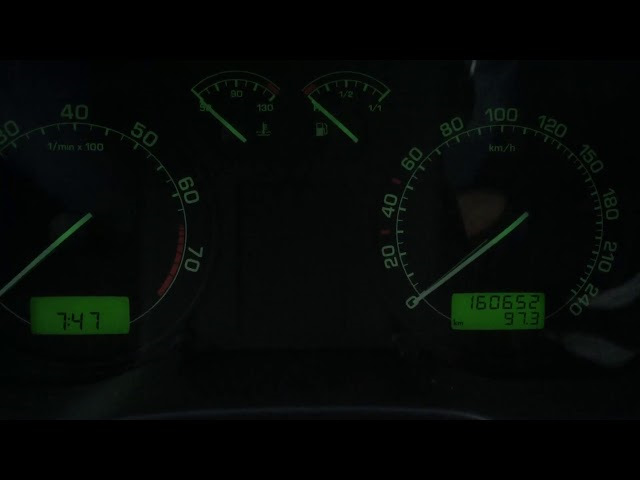

Вітаю всіх читачів, нещодавно зацікавив питання замінапідсвічування на рідній панелі приладів, так як воно в стокувиглядає дуже похмуро, хоч і приємно для очей у темряві, аленіякого естетичного задоволення .

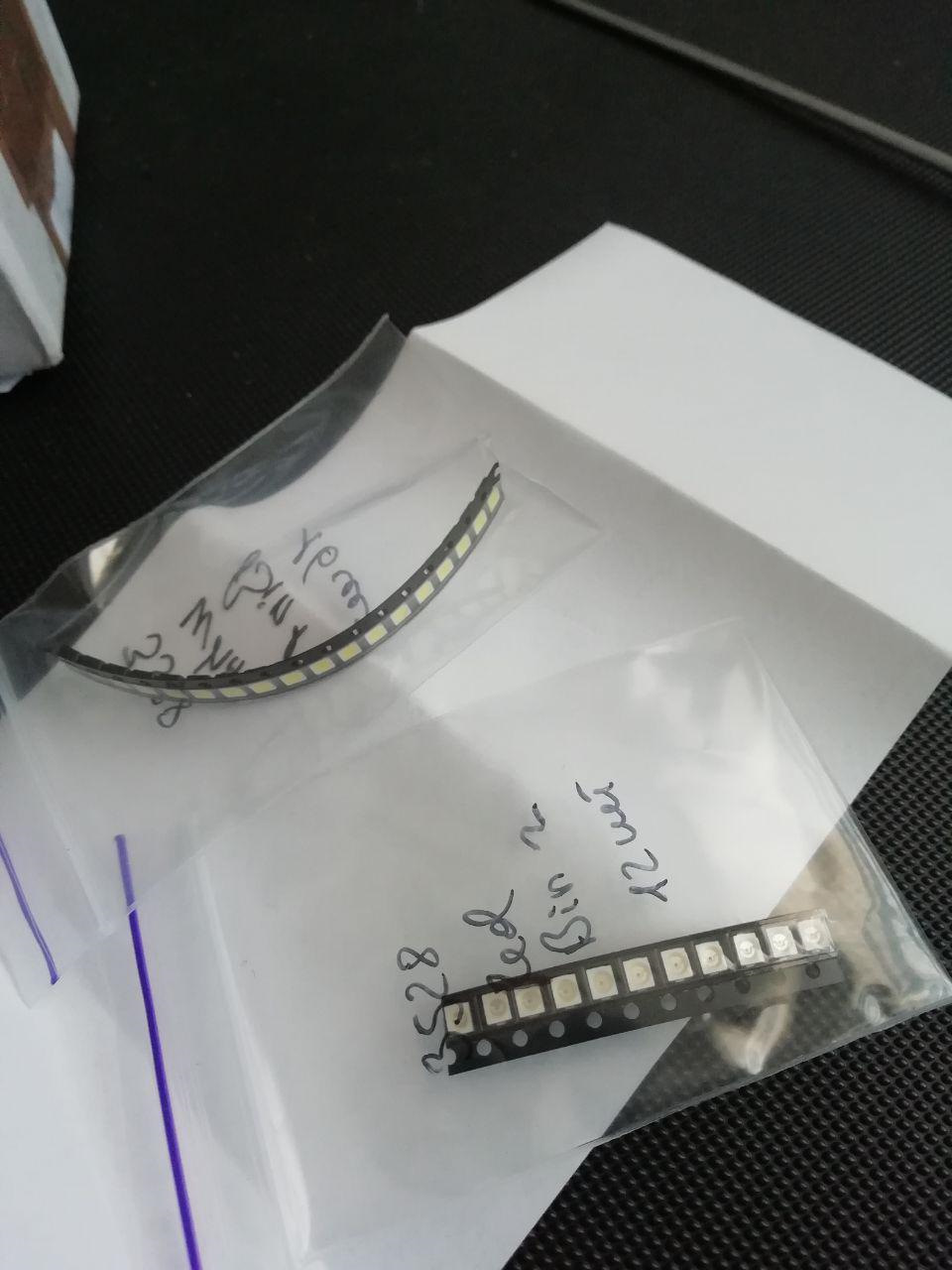

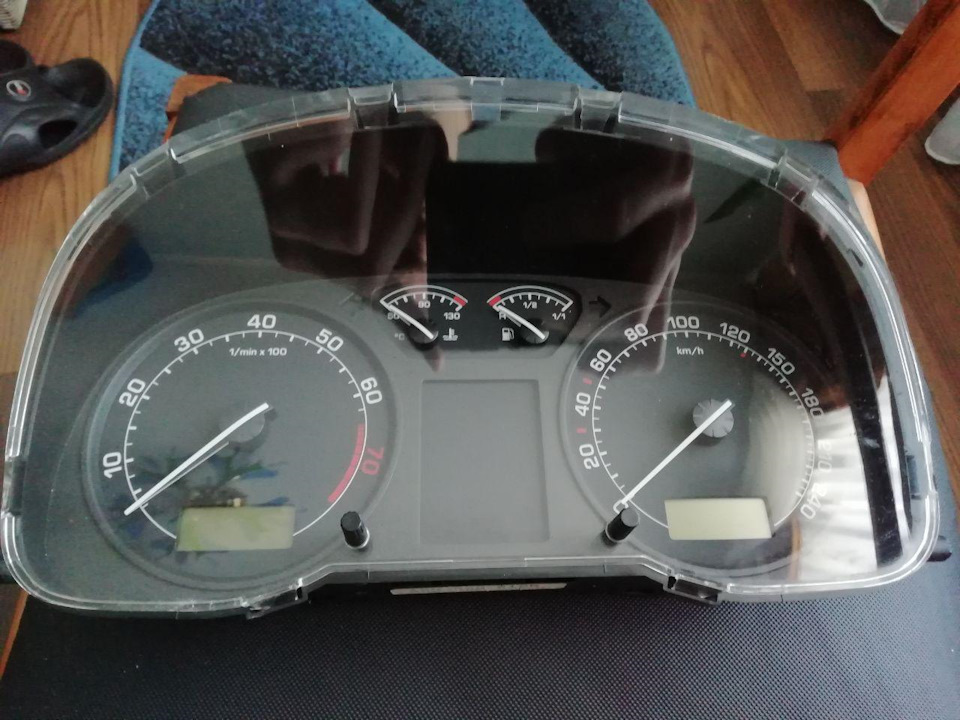

Довго думав, шукав де мені з цим допоможуть, але ціни за такупроцедуру були в районі 700+ грн, що захмарно дорого для такоїпроцедури. Замовив партію діодів (білих і червоних) і вирішив самперепаяти. Правда вчасно зупинився і згадав, що товариш любитьпаяти (хобі), тому вирішено звернутися до нього. Панель:

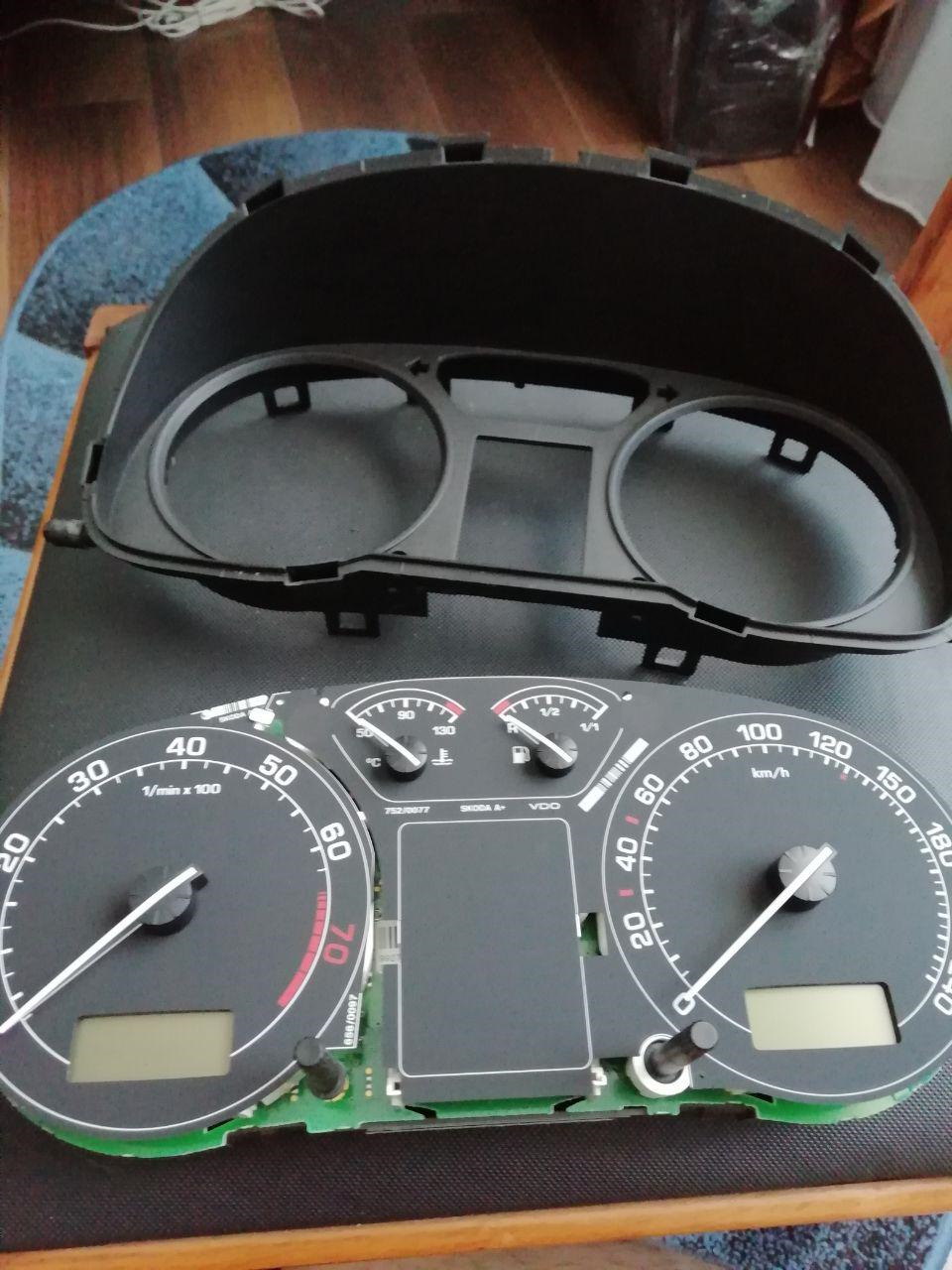

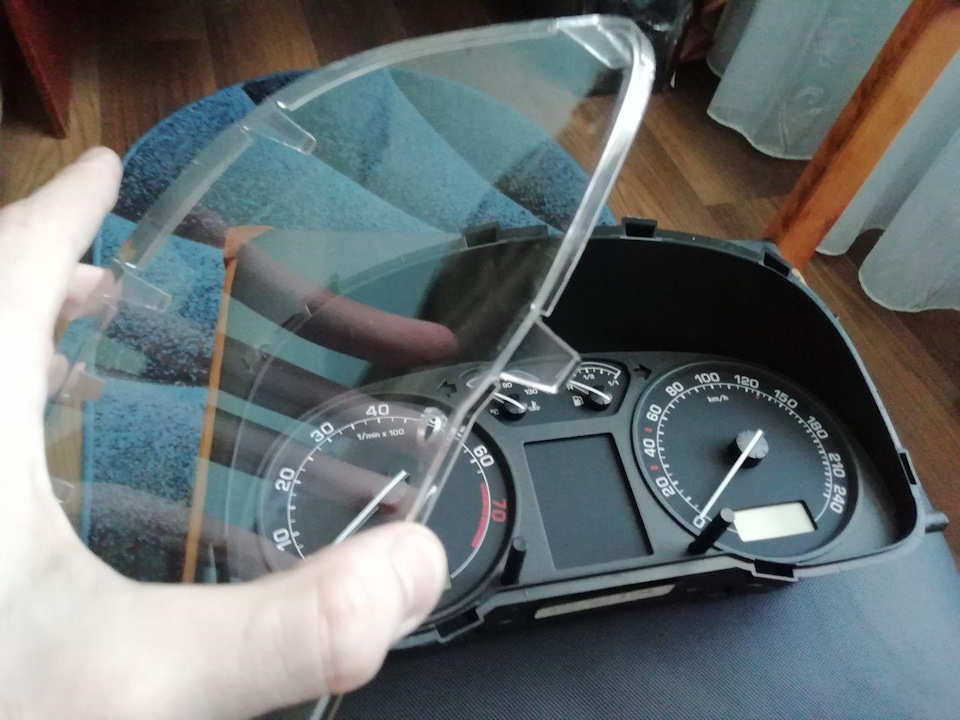

Розбирається вона дуже легко, тому проблем не складе. Після розборубула віддана товаришеві на перепайку. Коли подключив, я так давноне засмучувався, так як горіло лише по 3 діода колодязів тахометраі спідометра.Діоди підживлені послідовно, тому якщо один діод відперегріву пайки вийшов з ладу, то й інші не горітимуть. Стрілкивзагалі не горіли. Коротше вирішив зібрати без скла і перевіритихоч працює вона чи ні після такого знущання:ті частини приладки якігоріли (тахометр від 4 до 7 тис. І спідометр від 0 до 60 км/год)навіть днем ​​відмінно підсвічували підкладку, і сама приладкавиглядала контрастно і радувала очі, але все ж таки не булазакінчена. 24 червоних діода, і віддано автоелектрику щоб він все жтаки вирішив це питання. Перелазив купу статей на драйві та вінтернеті, за фотографіями плат розглядав полярність діодів, ботовариш наплутав полярність у деяких діодах біля стрілок тапідсвічування температури ОЖ. Він випаяв усі світлодіоди, а потімвпаював по одному. Хоча треба було випоювати і впаювати по черзі, але як то кажуть, що зроблено щось зроблено. До приборки булаінструкція з розпинуванням контактів, щоб він міг відразуперевірити. Викладу цю інфу тут, половина взята з драйву, за щохлопцям спасибі.
Роз'єм (32-контактний) -T32a-, синій
24 — маса
23 — плюс
25 — K-магістраль
1 — плюс запалення.
Якщо цікаво як світитиме то:
20 — Освітлення.
Для включення підсвічування в приладках іммо 3 потрібно подати 12Вна 58b (20 пін синього роз'єму). Синього роз'єму) і на паркувальнесвітло праве та ліве (26 і 27 піни синього роз'єму).
