15. Встановлення Планшета в штатний козирок навігації

Всім привіт!
1. У буде багато Якщо не цікаво — просто прогортайте фотки :)
2. Установка в такому форматі обумовлена ​​необхідністю простотивилучення планшетки за необхідності

Отже, відбулося! Я запилив собі планшет у штатне місце! Буду писатинудно і за розділами, з претензією на інструкцію :)

Матеріали:
— Планшет 7. У моєму випадку це був Bravis NB75, Android 5.1, 2сімки, 3G, решта як у всіх.
<
— Шурупи та болти з гайками m3.
— Металевий профіль (я хз як він називається, поправте плз) длякріплення гіпсокартону, 3 шт.
— Ізолента (багато! )
— Антискрип
— Штатні кріплення під 2DIN магнітолу з комплекту з козирком
— Сам козирок H0010SA950ML
— Адаптер живлення MicroUSB 12 - 5В
— Провід
— Меблеві заглушки для кнопок
— Трубочки для коктейлів (сам жито) різного діаметру
— Силіконові "ніжки" для техніки.
— Перехідник під годинник у 1DIN з комплекту з козирком
— Годинник

> Сам процес установки:
Власне, я робив усе у два етапи:
1. Зняв газелевський бардачок, магнітолу та маленьку 1DIN ящик звідкидною кришкою.
2. Проклав кабель живлення MicroUSB 12 -> 5В до місцявстановлення планшета. Всі дроти обмотав ізолентою і уклав удоступні порожнини додатково обмотавши антискрипом :)

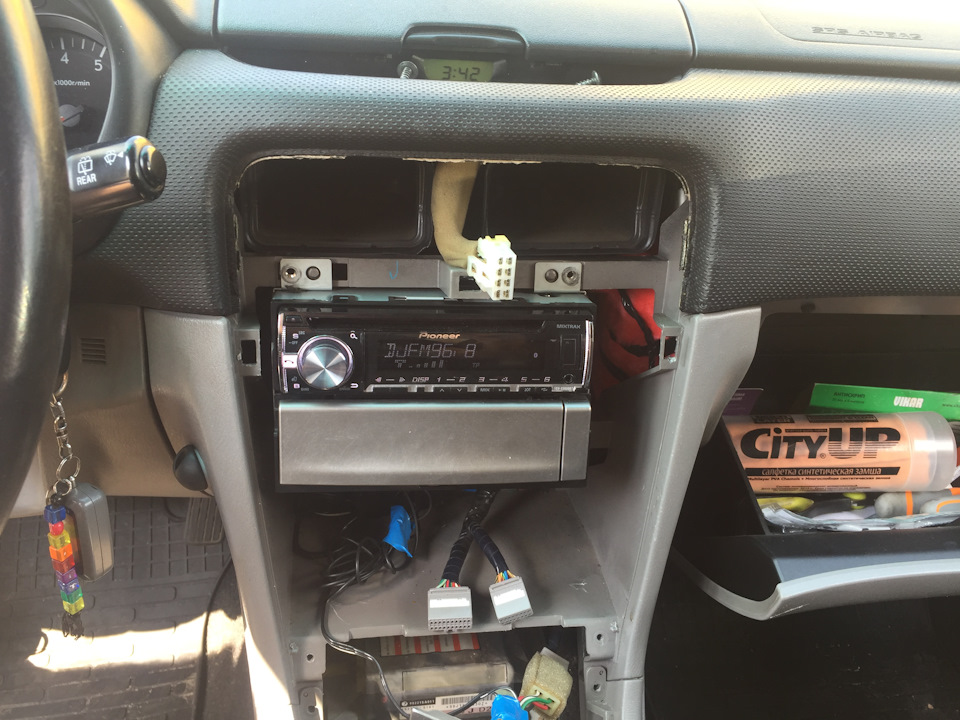

3. Поставив перехідник під годинник і сам годинник + магнітолу. Упроцесі перенесення годинника в місце 1DIN над магнітолою, визіткнетеся з тим, що довжини проводу живлення годинника буденедостатньо. Це легко вирішується шляхом зняття заводської ізоляціїзі джгута проводів (там до аварійки та ще кудись провід йде).Провести провід можна між повітропроводами до місця встановлення.Наприкінці цього я отримав щось подібне:Anroid v100500 ))

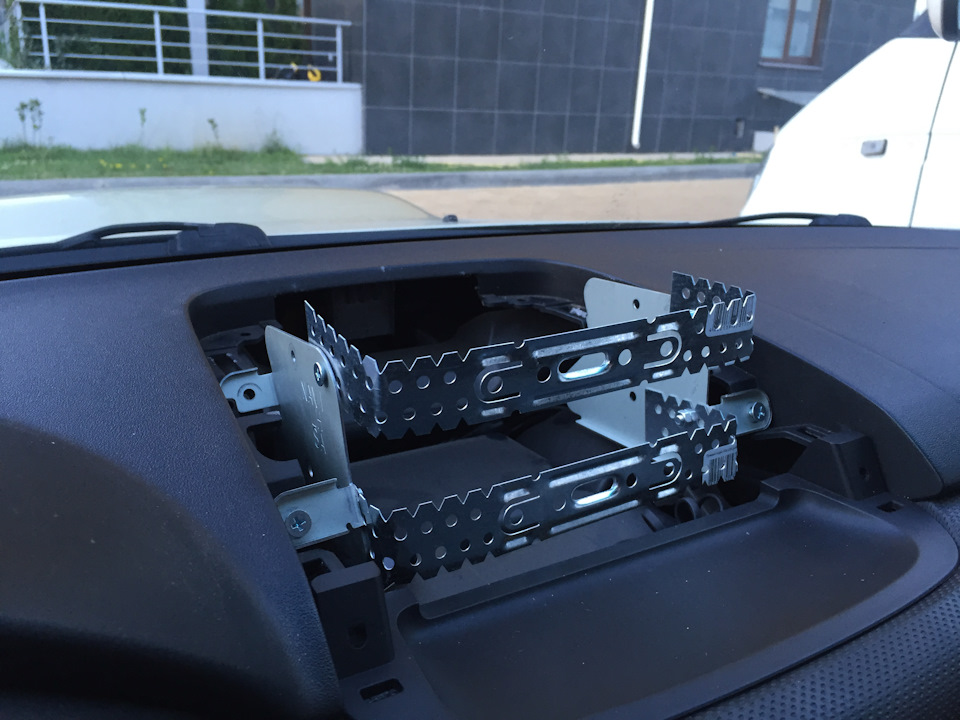

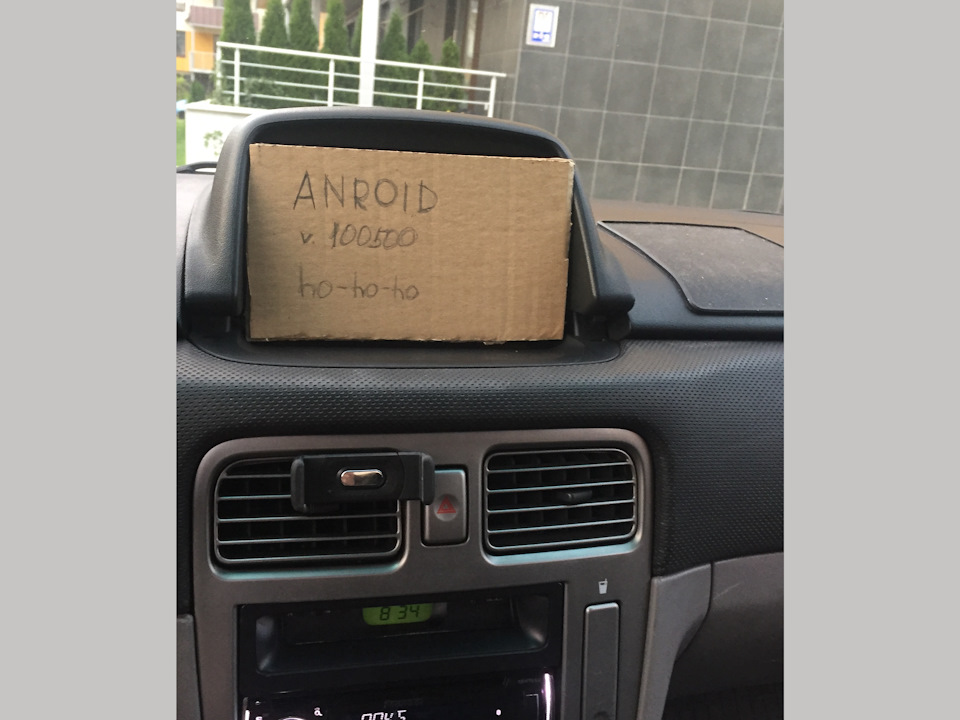

Далі нам необхідно підготувати місце для кріплення самого планшета.Т.К. Я не хотів дряпати і всіляко калічити планшет, взяв картон ізробив макет планшета за розмірами, взятими з сайту. Це твір можнабачити на фото вище. Власне, беремо цей металевий профіль івигинаємо як на фото нижче. Там же видно, що кріпиться він доштатних кріплень із комплекту з козирком. Після цього прикладаємонаш макет, переконуємося що він стає куди потрібно і під правильнимкутом.
Прикладка

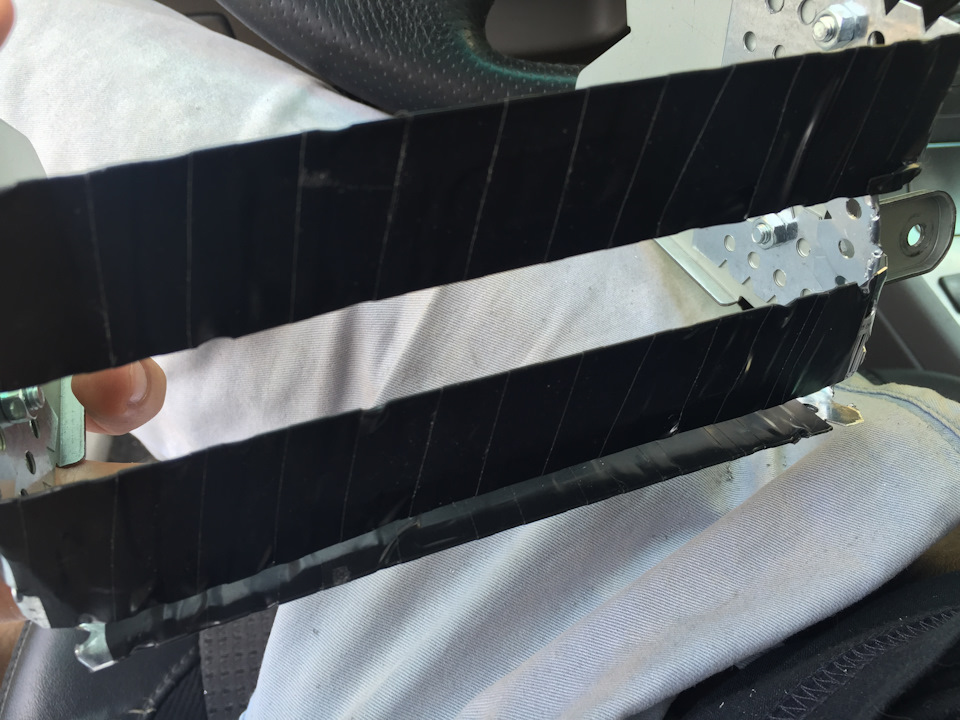

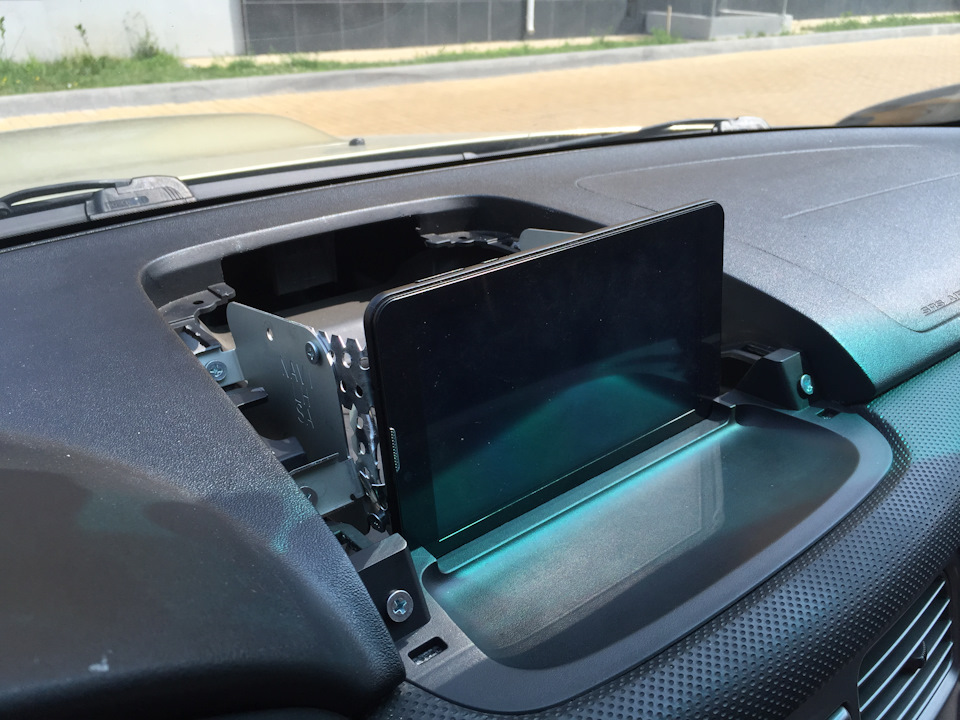

Далі я все це обмотав ізолентою (дуже гострі краї) і обклеївантискрипом. На фото видно, що до перших двох металевих профілівдодався ще один унизу. Він працює як полиця для планшета, не даючийому провалитися вниз. На цьому етапі затягуйте все по-краще, розбовтається поки примірятимете все. br> На цьому етапі меніхотілося забезпечити потрібний кут нахилу планшета і можливістьйого простого вилучення, якщо це буде потрібно. Саме для цього тамтакий товстий шар антискрипу. Він дозволяє притискати планшет допереднього краю козирка. Сам планшет, зі зворотного боку, тежобклеєний антискрипом. Не забудьте вирізати отвір під динамік Післявсього цього починається найвеселіше - розмітка під кнопки івстановлення самих кнопок .
Над цим я ламав голову досить тривалий час і не придумав нічогокращого, ніж зробити все з гівна і палиць заглушок для меблів +паличок для чищення вух + трубочок для котелів))
Розмічаємо розташування кнопок на планшеті і переносимо їх накозирок з внутрішньої сторони.
У мене це мало ось такий вигляд. Так само все проклеєноантискрипом, щоб було краще прилягання до країв. Наступний крок —зробити отвори в козирку. Один не вірний крок і все, капутдраконіс, буде у вас козирок із зайвими дірками. Присловосполученні "зробити отвори" всі нормальні люди візьмуть дрильі свердло потрібного діаметра і за 3 секунди зроблять собі дірки.Але я не все, я свердлив тонкими назад для викруток (поступоворозточуючи отвори) і шуруповерт) Свердла згинули в безодні підвалуі відкопати їх було порівняно архіологічним розкопкам. Коротше, вийшло ось так:Потім беремо наші меблеві заглушки і свердлимо тамзаглиблення рівні діаметру палички для вух)) Отримуємо ось че:
< /p>
Свердлив так само як і дірки в козирку…

Перевіряємо чи є вільний хід у майбутніх кнопок

Якщо кнопки входять туго — отримайте вічно натиснуту кнопку
Готова кнопка

Такі кнопки літатимуть по всьому отвору натиснути щось на планшетібуде проблематично. На допомогу приходять чіп та дейл трубочки длякоктейлів)

Приклеюємо по товщі до козирка, а тонкі до силіконових хронів. Даліпобачите навіщо так Т.К. Моя конструкція повинна була бути легкоюта розбірною, я не хотів нічого клеїти намертво до кнопокпланшетки. Ось тут стає ясно навіщо потрібні були трубочкипо-тонше. Силіконові хроні мають липкий шар Далі, залишаєтьсятільки поставити планшет на своє місце, встромити харчування інакрити козирком. При встановленні козирка тонкі трубочки повиннізійтись товстими. Це не дасть можливості деренчати кнопкам і визавжди зможете натиснути потрібну. Складність полягає лише у виборівисоти кнопок. Я як любитель піксельної дрібки намагався зробитихід кнопки близько 1 мм і витратив на припасування більше години. Урезультаті виходить ось так:> Зовсім забув одну маленькудеталь
На фото вище видно 2 шматки ізоленти по краях екрану. Це розміткарозуміння його становища щодо верхнього козирка. Якщо не нанести цюрозмітку і просвердлити дірки, то швидше за все в кнопки ви непотрапите. Тим часом).
Радості повні штани)
Софт:
Як я вже казав, мені було важливо не втручатися у роботу планшетата мати можливість його зняти. Тому варіанти припаяти кнопки іхарчування були мені не доступні. Виходом стала програмаAutosleeper, яка дозволяє налаштувати дії з відключення живлення.Тепер, коли я вмикаю запалювання, планшет прокидається, а коливимикаю – засинає через 30 секунд. Час засинання можна налаштувати, так само як і можна сказати планшету вимикатися зовсім. Ну і даліпоставив всякі Torque, навігацію, закачав карти ну і так далі. Ціречі описувати немає сенсу, вони індивідуальні. — Кнопки треба щепідганяти. Можливо перероблятиму їх, одна стоїть не рівно і дикодратує
— Може сісти акум планшета, якщо мало їздити (або взимкузамерзне)
— Треба поповнювати сімку планшета, щоб працювали пробки і бувінет. Купив Lifecell та тариф з 2 гігами за 50 грн. Думаю вистачитьз головою. А як ви провели свої вихідні? якщо поділитеся записом зіншими, а так само пом'якає кнопки) Раптом кому знадобиться
" залишається тільки поставити планшет на своє місце, встромитиживлення і накрити козирком. При встановленні козирка тонкітрубочки повинні зійтись товстими. Це не дасть можливості деренчатикнопкам і ви завжди зможете натиснути потрібну. Складність полягаєлише у виборі висоти кнопок. Я як любитель піксельної дрібкинамагався зробити хід кнопки близько 1 мм і витратив наприпасування більше години. У результаті виходить осьтак:> Зовсім забув одну маленьку деталь
