Загалом усі складнощі полягають у тому щоб провести грамотно дротипо салону на кінцевик багажника, капота, маси дверей, і розміщеннясамого блоку сигналки, який не маленький.
Я довго не морочився розмістив його над лівою ногою водія, якщозаглючить то можна буде висмикнути безболісно.Якщо будуть красти, теж людям буде простіше.

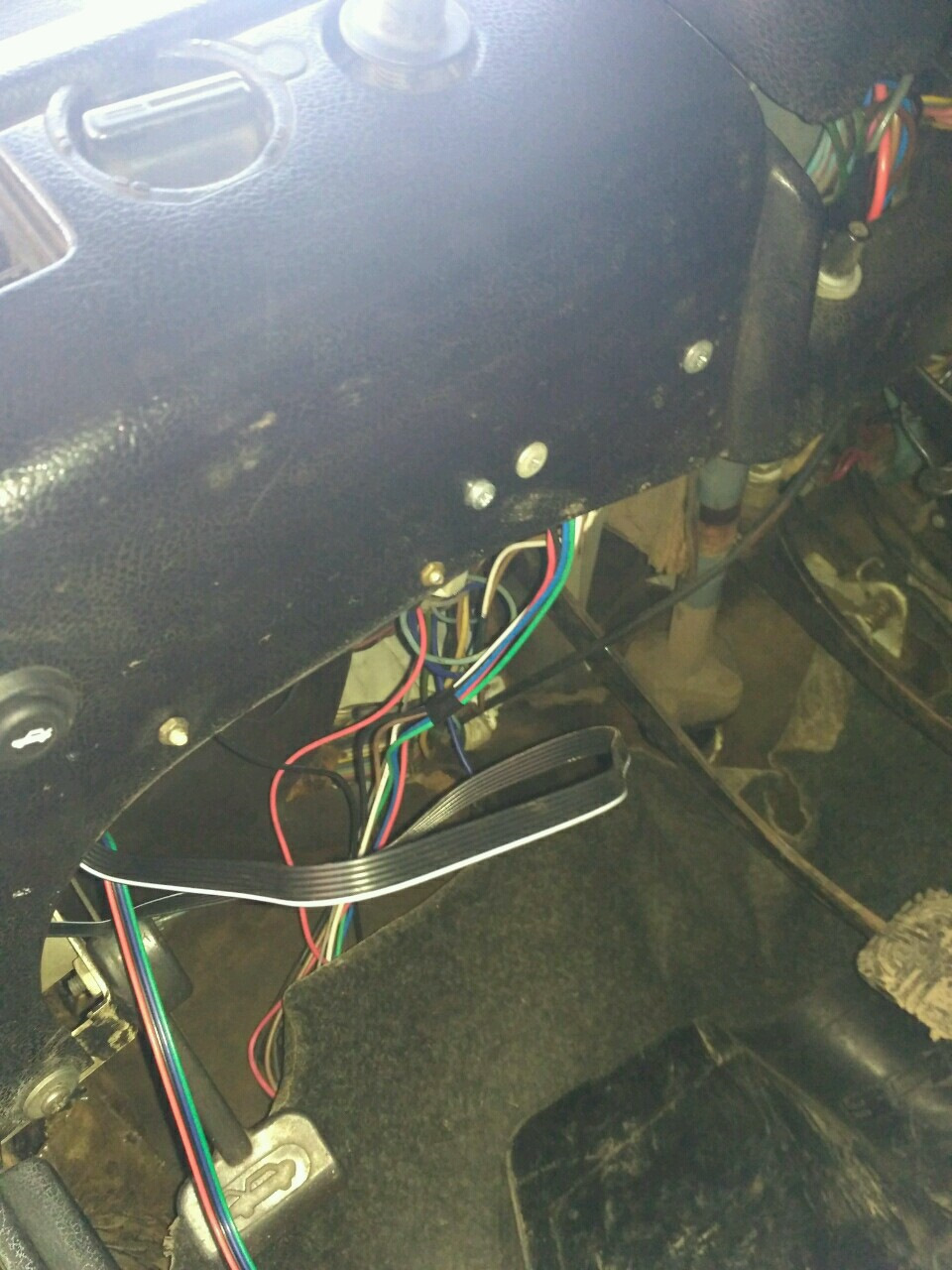

блок під панеллю

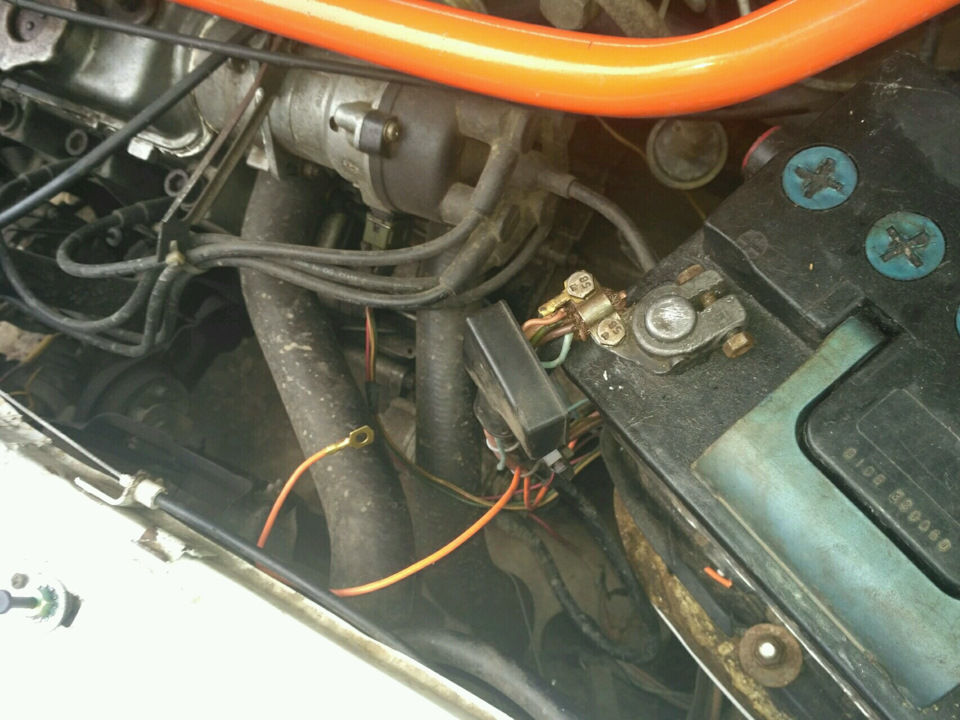

Всі концевики підключив, сирена сама маленька влізла в мене міжвакумником і якимось блоком, сфотографувати забув.
Все підключив, навіть дистанційне відкриття багажника, все класнопрацює, уперся у схему закривання та відкривання центрального замку.
Центральний замок який у мене стояв уже.
Схема установки сигналізації

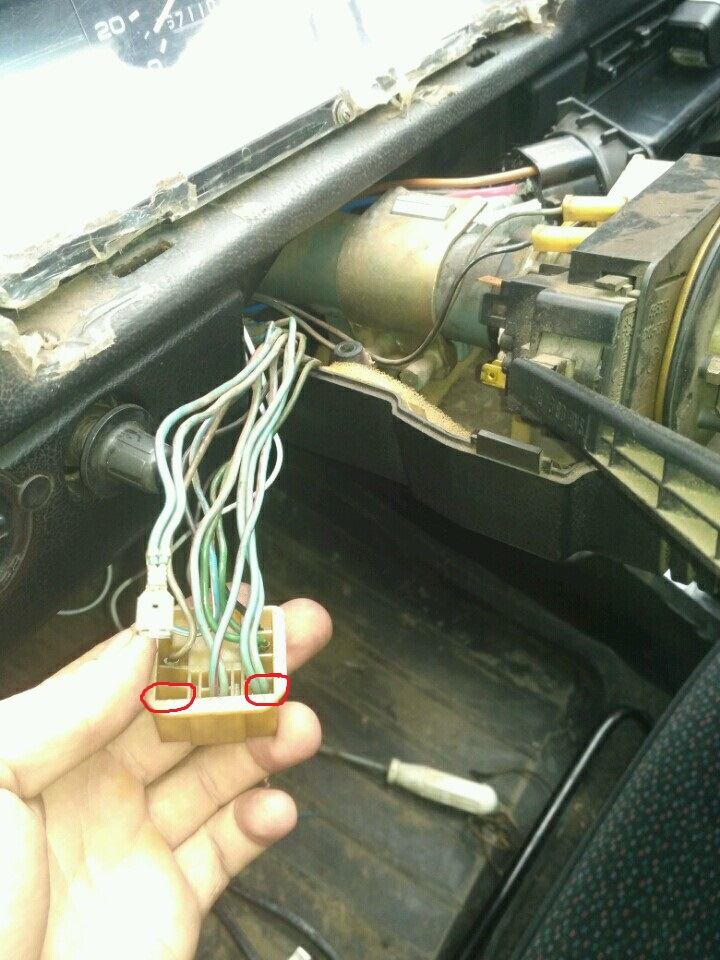

Як видно зі схем нічого не зрозуміло. На схемі замку пише доавто сигналізації, при цьому ці 2 дроти з'єднуєш центральнийспрацьовує, то закриває то відкриває. Загалом танці з бубномпочалися. Ще млинець схема сигналки яка я так зрозумів взагалі непрацює без реле на закриття відкриття. Врізався я у дроти синій тазелений на керування приводами замку. Миттєво згорів запобіжникцентрального замку. Хотілося взагалі зробити так щоб сигналізаціявідчиняла і зачиняла всі двері. А якщо я ключем захотів бивідчинити, то всі двері теж відчинилися б. Але мабуть так невдається зробити. З'єднав я Синій і зелений від сигналізації, попередньо під'єднав все так як на схемі, з білим і коричневим щовиходять з центрального, при цьому вже потрібно дотримуватисяполярності, а то на сигналці буде писати що двері зачинені а вонибудуть відчинені, при натисканні клавіші відкрити вони закриються, все це методом тику підключилося, так і їжджу. Поки всі норми,
Під'єднував мінус від усіх дверей, вирішив нарешті поставити сигнална не вимкнені габарити, а то вічно забуваю вимкнути їх, особливовдень.
діод на кінцевик Для сигналу габаритів, білий провід йде на сигнал, потім все заізолював особливо не заморочивався зробив просто. Колигабарити включені, відкриваєш дверцята водія, (тільки водійську такяк стоїть діод) спрацьовує сигнал нагадувач, можна підключити такщо коли машина заведена вона не спрацьовує, а коли мотор заглушенийвона спрацьовує при відчиненні дверей, я зробив простіше. Так яквже ці релюшки нікуди ставити, дав на прямий танок від габаритів (від підсвічування прикурювача) на сигнал мінус через кінцевикдверей. Причому штатний провід, що йшов на кінцевик, уже вставив нев кінцевик, а в тата діода, на фото видно як це все виглядає.Працює відмінно. Сигнал я купив універсальний харчялка, така як відсистемного блоку, одну поставив на повороти, щоб не забувативимикати, другий на не вимкнені габарити. Тепер набагатозручніше.
