Незважаючи на те, Що я затятий прихильник оборотних змін, відразу вирішив, що ставити варіант камери, яка вбудована у ліхтар підсвічування не буду.Камера буде встановлена в пластикову накладку багажника рівно по центру, там де на субарах є кнопка.
Буду повторюватися - для установки за 2 долари купується проводок з роз'ємом на АліЕкспрес.У моєму випадку цей роз'єм зайняв своє законне місце в голові, яке порожніло.Проведення в багажник була прокладена по водійському порогу, де лежить оригінальний джгут. Через компактність авто.
Найбільшою складністю для мене стала реалізація тригера включення задньої швидкості.Річ у тому, що голова має вхід, на якому очікується 12v, що сигналізують про включення камери.Але крім того, з голови йде 6v живлення на камеру, яке подається під час увімкнення запалювання. При цьому голова очікує отримати від камери сигнал, і якщо отримає, то ок, а якщо ні, магнітола вважає, що камери немає. Таким чином, стандартна схема, коли живлення на камеру та тригер включення задньої беруться з лампи заднього ходу, тут не пасувала. Втім, про це написано на всіх тематичних форумах. Вирішити це питання пропонують для живлення перетворювачем 6-12v з коханого Алі, а тригер - врізанням у провід на колодки біля лівої ноги водія. З харчуванням питань не виникло, перетворювач оселився поруч із камерою в кришці багажника.

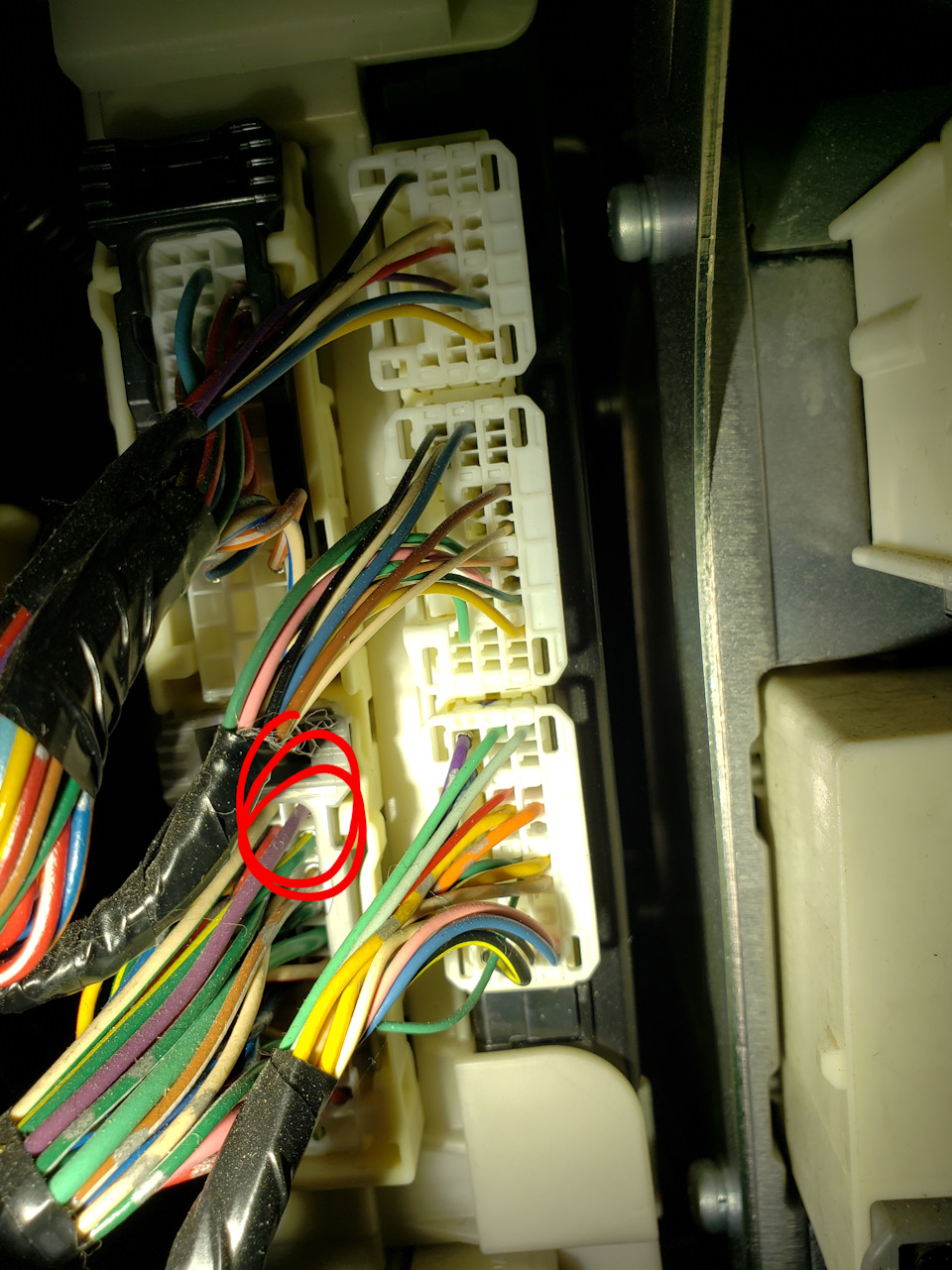

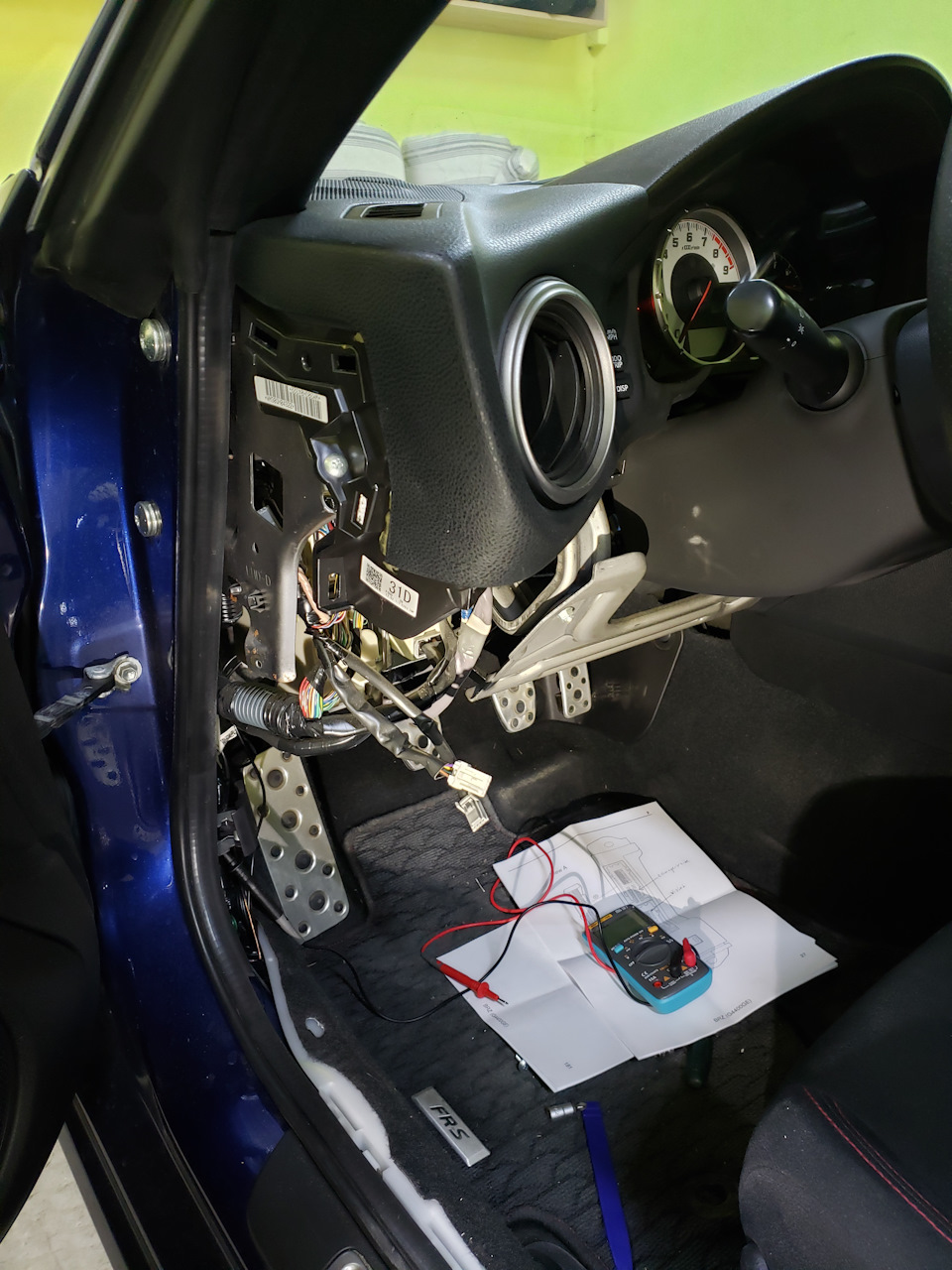

Зате я провів два вечори в різних акробатичних позах біля того роз'єму біля лівої ноги, намагаючись витягнути пін з потрібним рожевим проводом (я ж прихильник оборотних змін і врізатися у провід не хотів, та й там для мене це було неможливо). У результаті вирішив підійти з іншого боку:знайшов на закордонному форумі схему проводки і знайшов пару місць, де цей провід має бути доступнішим. Одним із таких місць виявився блок, який висить під панеллю з кнопкою відкриття багажника. Там я нарешті зміг витягнути пін із роз'єму. Втім, це мені не дало, т.К. Він дуже щільно сидить у гнізді роз'єму та з другим дротом просто туди не вміщався. У результаті довелося зачистити провід і врізатися в нього.
нам потрібен фіолетовий

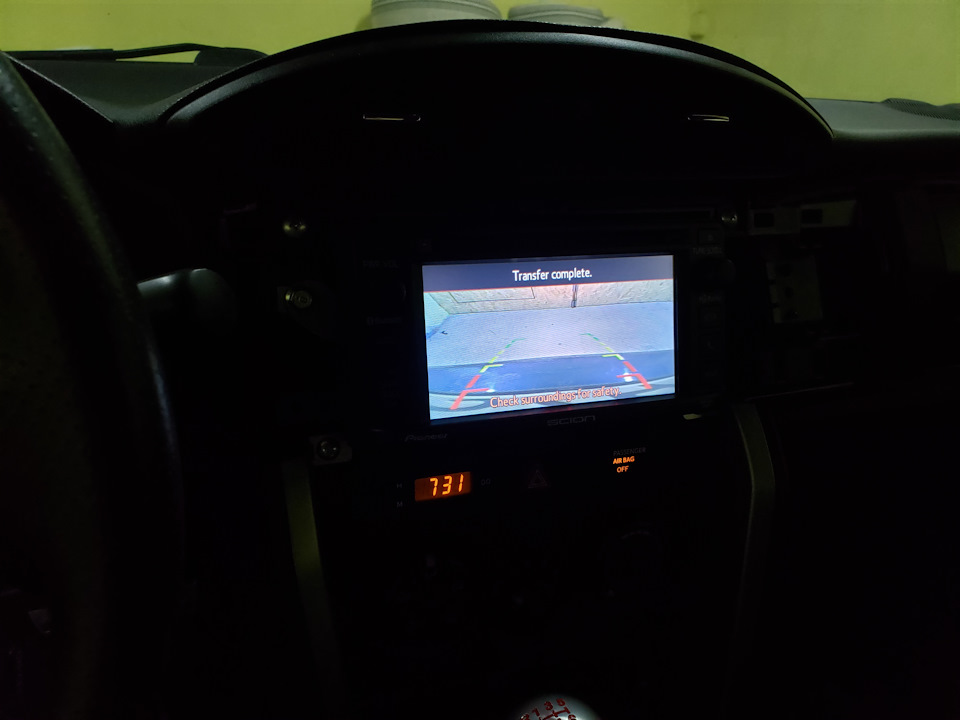

Разом вийшло таке.

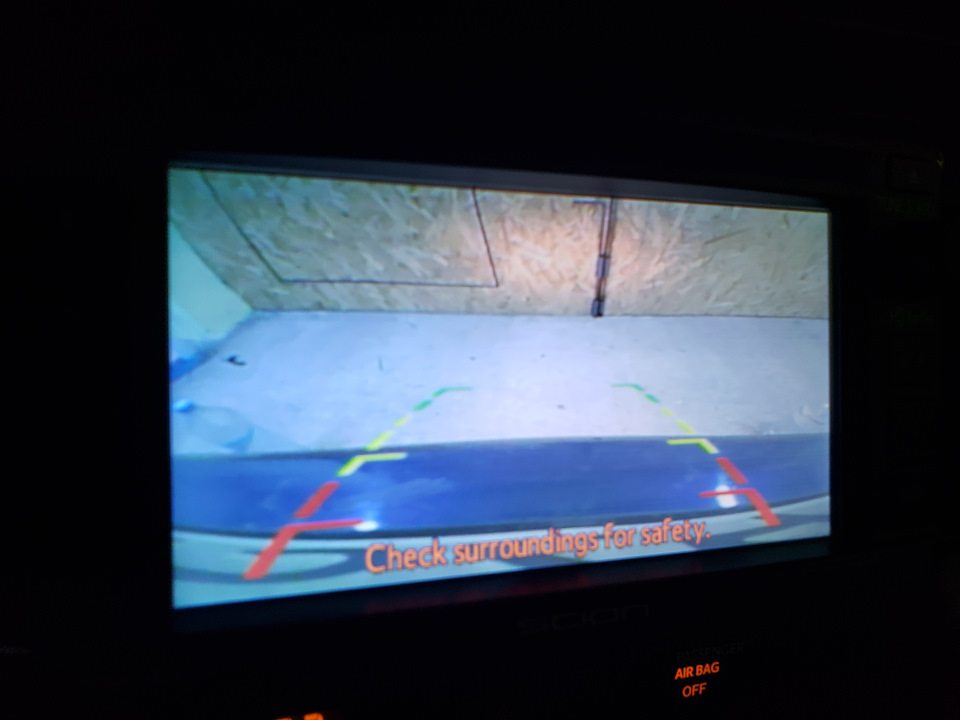

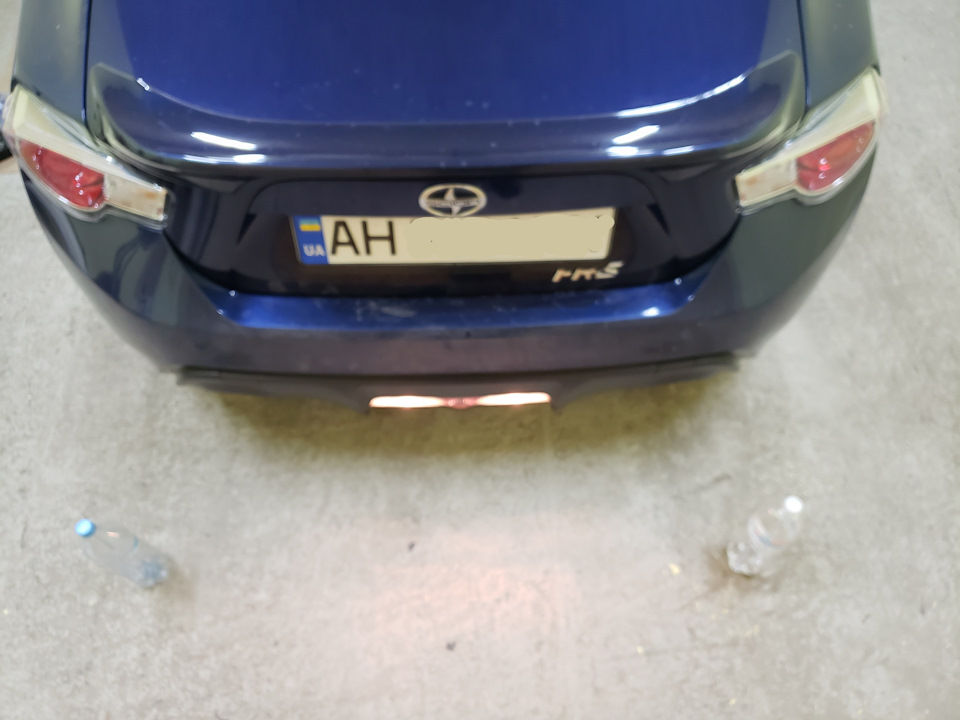

Кут огляду так собі, не видно кутів бампера, хоча цілком прийнятно. Але може камеру заміню пізніше. При цьому установкою більш ніж задоволений - камеру видно тільки якщо танцювати навприсядки біля корми машини. Інакше - не помітити, чого й хотілося досягти.










Коментарі(3)
Smekinбув 2 роки тому
Їжджу на Subaru BRZ НАСІННЯ і ще 1 машина
Дніпро, Дніпропетровська область
я наперед краще б поставив)))
Eldar31був 3 роки тому
Ельдар Хубулава
Їжджу на Lada 2101 БокоVAZ і ще 1 машина
Харків, Харківська область
Прикольно, а я прямий від магнітоли взяв напругу і тригер задньої передачі=)
TROLOL0авторбув 8 місяців тому
У мене на магнітолі не було тригера ((( Інакше не парився б.)
