Установка usb mp3 модуля в CDR500(D)
Товариш теж прикордонний і просто хороший людина Михайлоvvvm Майстер золоті руки по роботі по шкірі
приніс магнітолу з бажанням
1).Змінити підсвічування
2). Панель приладів
3).Флешку вивести на шнурку окремо ….
Частина перша була не дуже важка …
Замінити підсвічування

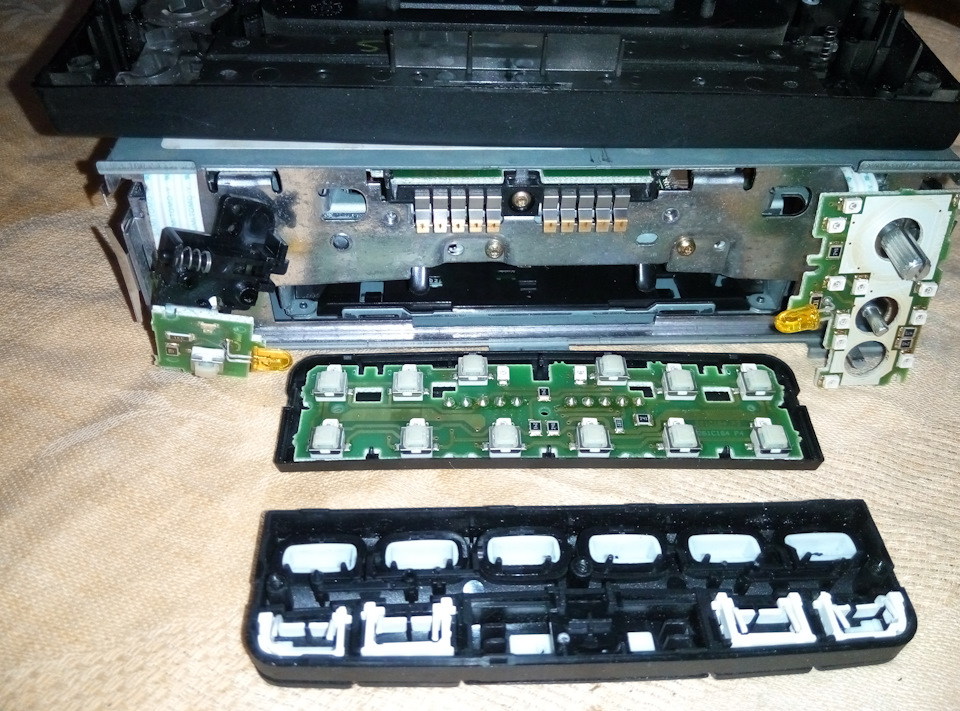

Розбираємо передню панель
Все підсвічування на 3528

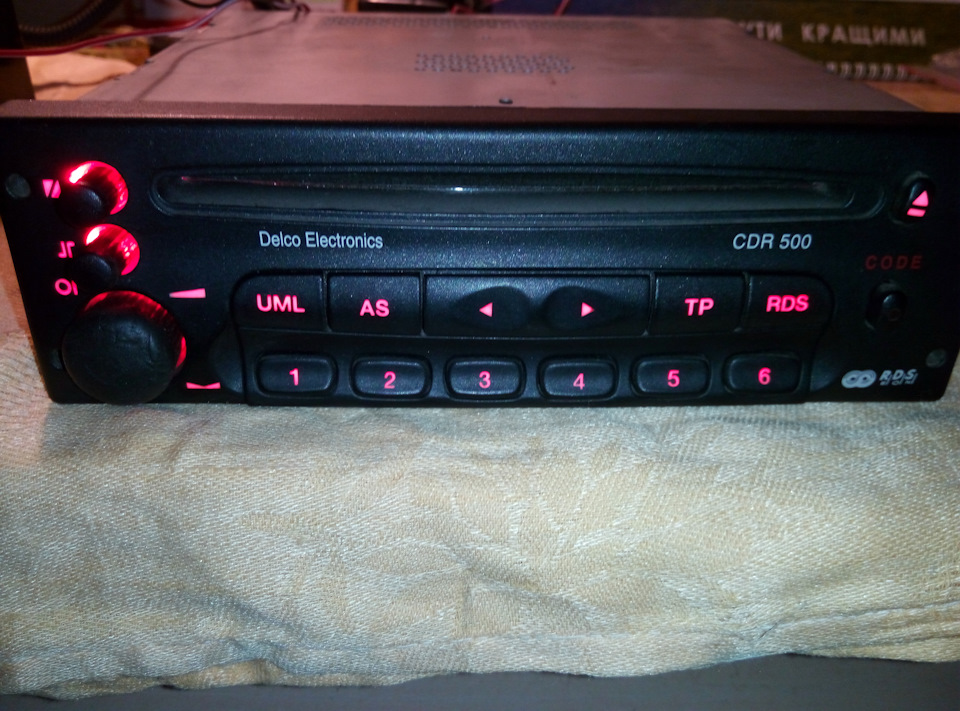

Міняємо смд діоди з жовтих на червоні незабутнім про полярність ))))) і вуаля маємо підсвічування салон кольору Ауді
Частина друга виявилася складнішою це підключення модуля< Це як би не пух тут треба його і включити в потрібний момент. Каналпідключаємо за схемами давно відомими і вивченими
Кидаємо на
2/3 ноги -------правий канал
15/16ноги --- - лівий канал
Зі звуком розібралися .Тепер з активацією питання
Хотів через АМ канал але чому -то
Зазнала мене печаль у цьому пошуку. 3.9v
FM 1.7v
Тому витівка з використанням стабілітронів були відкладені в бік авзятий принцип тіл Миті…
І щоб рулити одночасно плюс і мінус взяв два паралельних реле яквсі пишуть "хитро скомпонувати")
Але як включити сам модуль?
Це була третя частина
Як активувати модуль?
Щоб не брати зайвих кнопок
Була задіяна кнопка CD
Щоб нею керувати довелося зробити схему.
Управління однією кнопкою включення/вимкн
На базі NE555…
Збираємо + два реле дві активації режимів
Отримуємо такий принцип
включили мафон
Працює радіо
Активація флешки відбувається шляхом натискання кнопки ЦД.< br/>
Натискаємо включилося
натискаємо вимкнулася тактильні управління

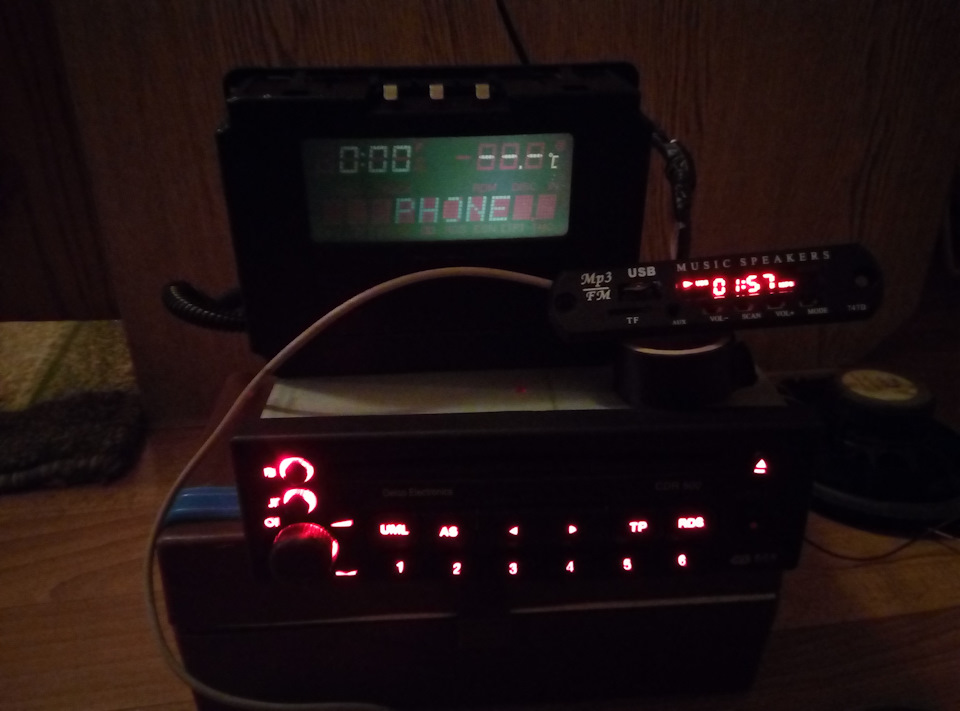

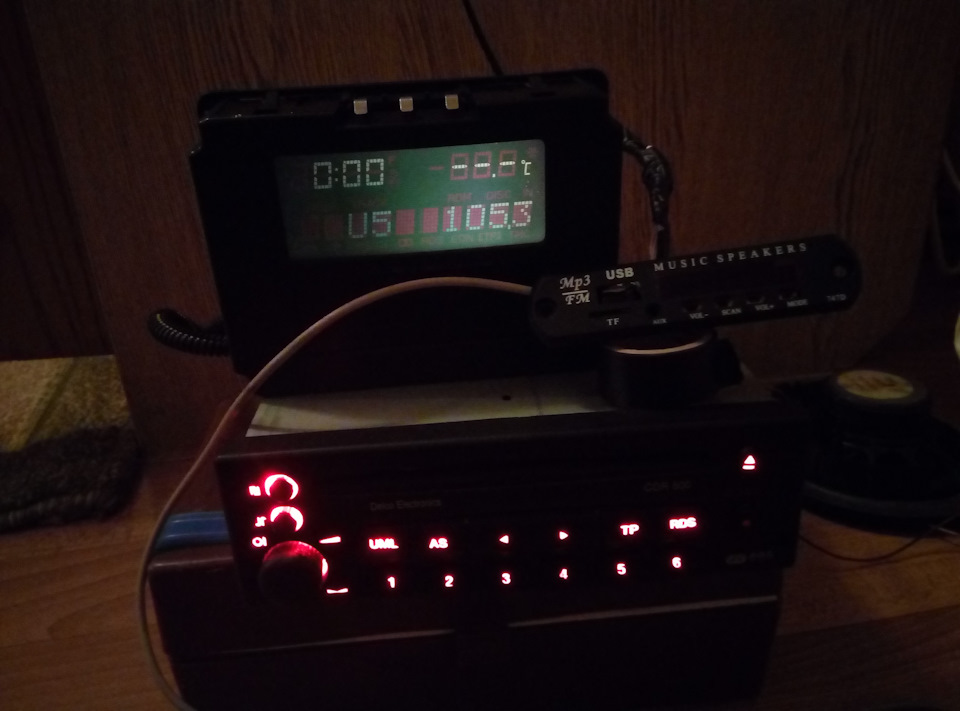

Ну і загальний вигляд вийшов такий
Зрештою.
ФМ є
Флешку є
Шлейфи виведені для монтажу в приладку
Як завжди велике спасибі Олександру her13< /span>
За допомогу у питаннях творчого пошуку та у підтримці правильностірішення
