AUX in у CDR500+ Bluetooth-Car-Kit

Усім доброго часу доби! :)
Багато статей було про впровадження AUX входу в штатний патифонOpel Astra
< Хто використовував тіл муті для аукса, хто задіяв аудіовхідвід CD, хто просто врізався
"розумним входом" з перемиканням контактів при включенні 3.5ммджека.
Я ж вирішив позбавитися від непотрібного всім діапазону Ам.
при цьому і диск працює і радіо і тіл муті, що воче все, крімдовгих хвиль...
Як правило в Opel Astra ставили Siemens VDO CDR500 або Delco VDOCDR500 .
Схемотехніка цих пристроїв різна, але тюнера однакові.
І так, для початку качаємо датішити на мікрохи в тюнері.
нас цікавить TEA6823T а саме її висновок 51.
за датаситом на ньому при Ам 0в при Фм 5в, це якраз те, що нам іпотрібно!
залишилося справу за малим ...
1 зібрати ключ управління

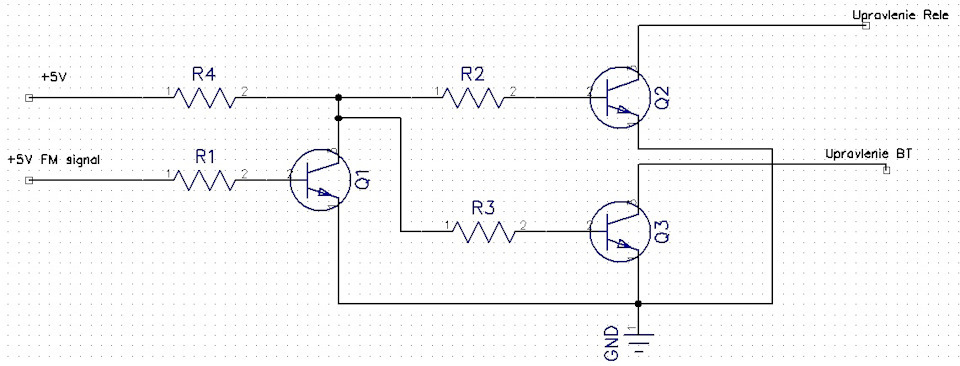

схема ключа управління

2 зібрати схему комутації входів підсилювача

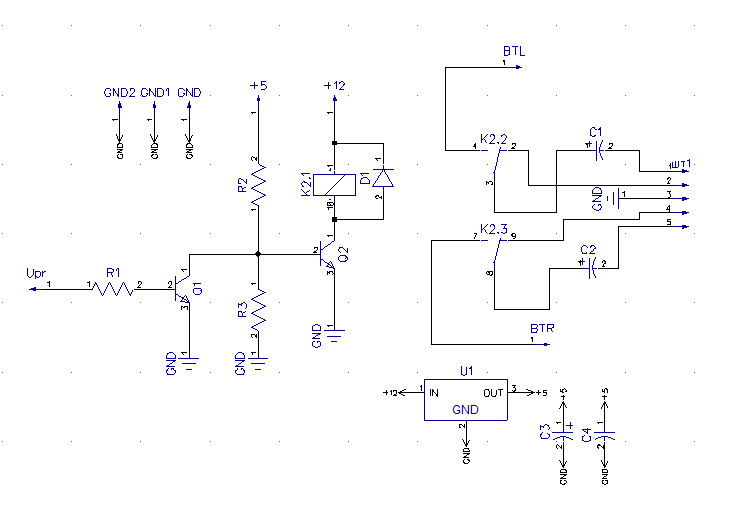

комутація виходів з управлінням

1) 2 транзистори, кт3102 або їх аналоги br/>
2) реле типу TQ2-12V
4) пару резисторів для ключа управління
5) проводи для підключення цієї справи до плати
6) мамка для 3.5мм джека
ну і вільний час!
максимальний пакет!
пункт 6 викидаємо і міняємо його на

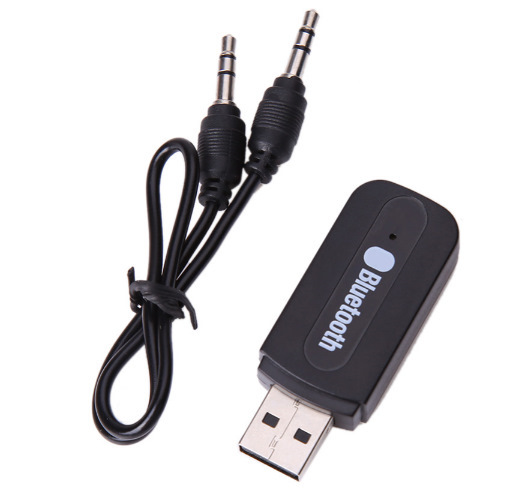

6) Wireless Bluetooth Music Audio Receiver Dongle Adapter
блутус модуль
модуль брав на аліекспресі

>

Я вирішив відмовитися від прямого AUX входу і запхати BluetoothAdapter в середину магнітоли.

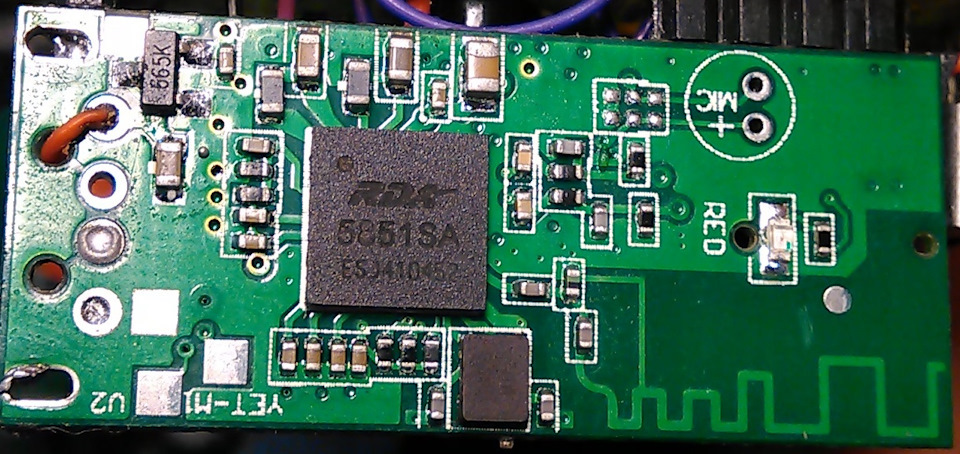

за цим розібрав я Bluetooth, викинув все що мені не потрібно (юсбвхід і вхід 3.5мм)< br/>
7) живлення для Bluetooth модуля

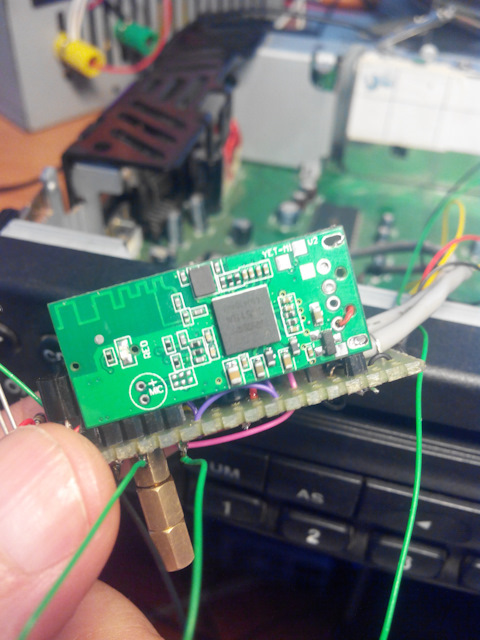

Розвів плату під цю справу і зібрав пристрій :)
тепер музон в магнітолі можна слухати з будь-якого пристрою, якийможе передавати аудіо A2DP

Про підключення.
1 керуючий сигнал для комутації реле знімаємо з 51 ноги
/>
2 аудіо сигнал на реле і з реле включаємо в розрив конденсаторівпідсилювача
ну а якщо будуть питання, то запитуйте.
посилання на завантаження схеми та друкованої плати
/>
все зроблено у програмі диптрейс.
переробляти під лей не буду.
#аукс #блютуз для #Opel #Astra
#aux
