CCRT700 +модуль MP3 повне управління модулем змультикерма.
продовження раніше розпочатого проекту в області мультимедіа
При доопрацюванні завжди заважає пульт, що викликає деякунезручність в управлінні магнітолою при впровадженні модуля
Тема завершення доопрацювання в цій галузі вирішення зовнішньогомодуля зі штатною магнітолою
перетворюючи його на єдине ціле або модуль стає тією частиною якуми видаляємо
касетна частина … ченджер)
Тому й управління отримуємо нештатним модулем зі штатних кнопок
по одному дроту

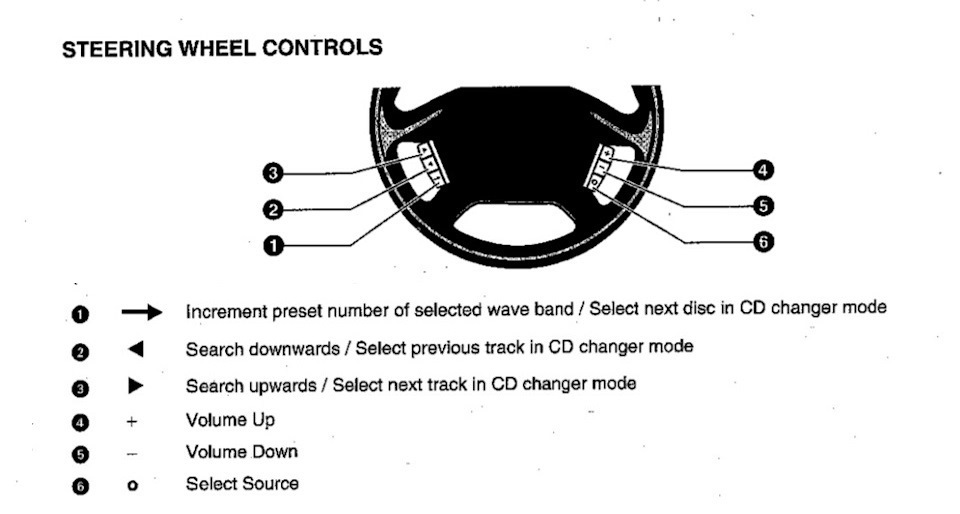

Підключивши один провід ми з кнопок на кермі керуємо функціяминашого зовнішнього модуля
На завершення проекту отримуємо

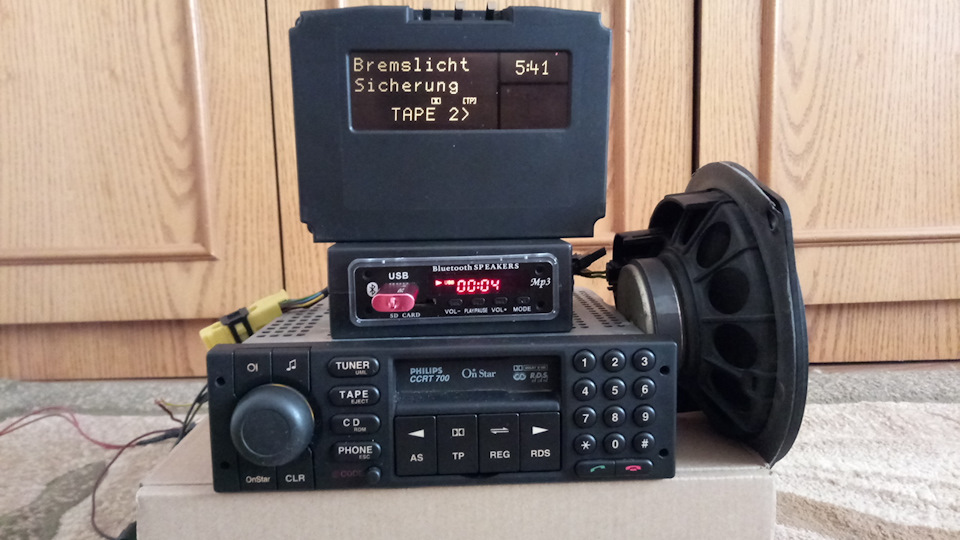

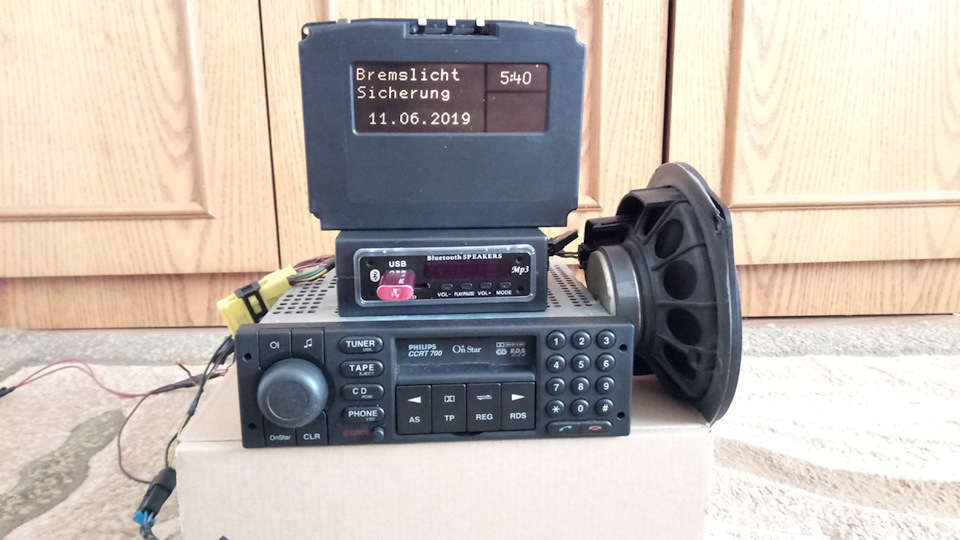

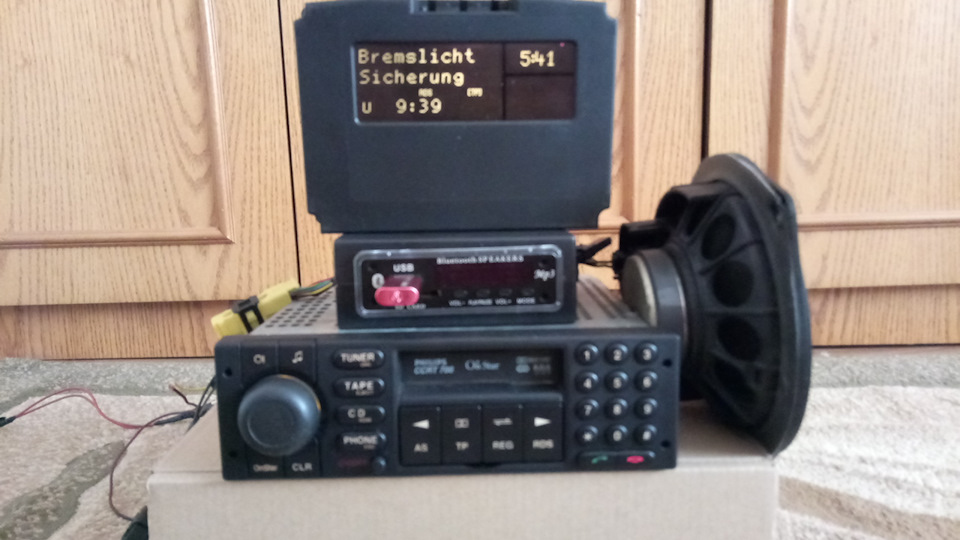

Штатна магнітола OPEL CCRT700- мр3- блютуз< /b>
Увімкнення режимів роботи
Радіо----- Tape --------- проводиться як кнопкою на мультирулі такі кнопкою на магнітолі
Переходимо в режим РАДІО
режим -----Радіо---- Тут все працює штатно
< /p>
налаштування виробляються--- --------------------------кнопки намагнітолі --- кнопки на кермі
всі опції, що стосуються радіо кнопками на магнітолі
Переходимо в режим нашої доопрацювання
Режим --- Tape--<
Налаштування звуку --------------------------------- --------кнопкина магнітолі — кнопки на кермі
Перехід треків Вперед/Назад----------------------- кнопки намагнітолі - кнопки на кермі
Переписування папок---------------------------------- кнопки намагнітолі --кнопки на кермі
Режим Пауза --------------------------------- --------------кнопкина магнітолі ---кнопки на кермі
…
Ця доопрацювання прийнятна до будь-якої магнітоли опелевськогосімейства

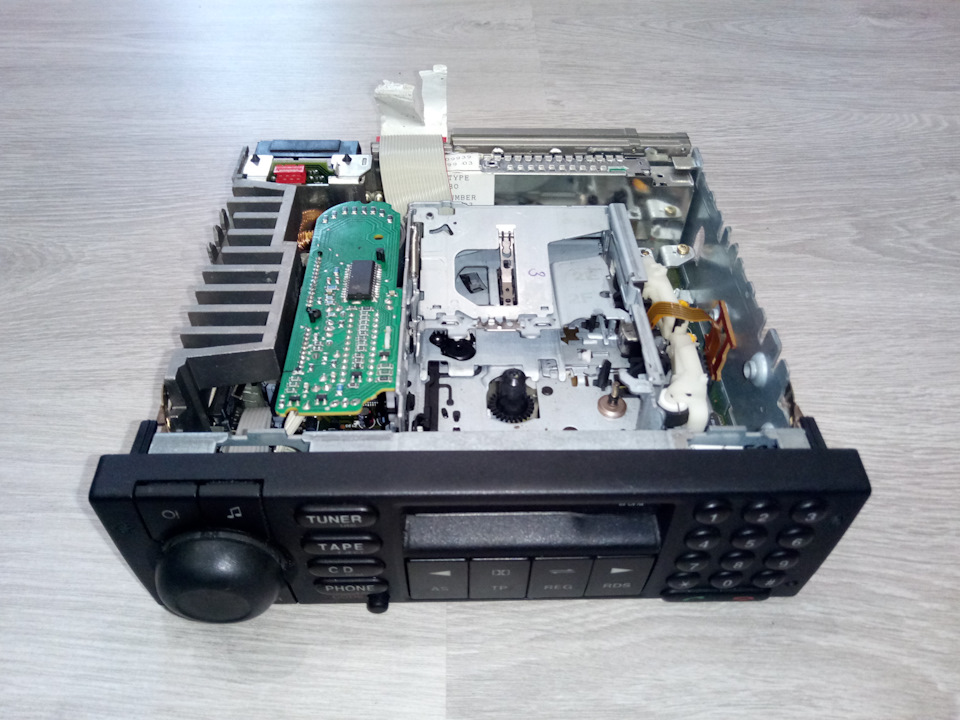

Магнітола CCRT700 з платою 3.3/Н
модуль МР3 ZTU-M01BT69-U3.2
У чому його інтерес у тому, що він вміє гортати папки
на відміну від багатьох інших моделей
При цьому підключення до кнопок доводиться підпаюватися
підпаюватися зручно хоча є такі ж модулі і вони мають вихід KEY наплаті
що відповідно змінить порядок підключення до повторювача кнопок
(перевірено драйвов'янином на особистому досвіді)
у нашому варіанті коли підпаюємося безпосередньо до кнопок
то працює такий принцип управління
Аудіо канали з модуля суміщаємо з аудіопроцесором TDA7342магнітоли
Модуль МР3 зібрав в окремому корпусі і вийшло 5 проводів навиході
Плюс/мінус
лівий канал/правий канал
вихід під управління кнопок на кермі
/>
Повторювач для управління модулем з кнопок
зібраний на логічній платі, плата працює з трьома кнопками
за тих підтримку та розробку прошивки Це моє бачення вирішення цієїпроблеми суміщення зовнішніх носіїв звуку зі штатними магнітолами.Можливо у когось є інші більш прийнятні, але в цілому такий варіантмене цілком влаштовує
щоб позбутися пульта при керуванні зовнішнім модулем
Залишилося тепер замінити свою CCRT700 на нову )
"але в цілому такий варіант мене цілком влаштовує
щоб позбутися пульта при керуванні зовнішнім модулем
Залишилося тепер замінити свою CCRT700 на нову)
"але в цілому такий варіант мене цілком влаштовує
щоб позбутися пульта при керуванні зовнішнім модулем
Залишилося тепер замінити свою CCRT700 на нову)
