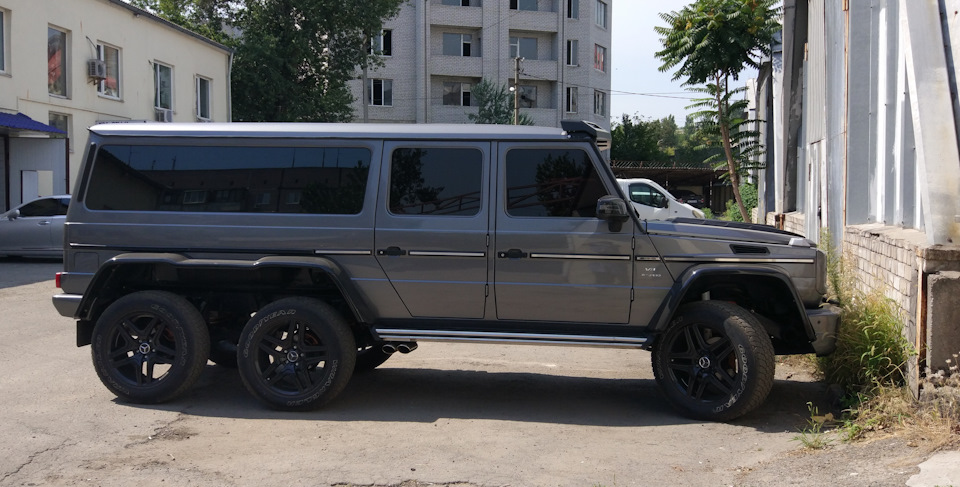

Це AMG у дворі стояло
Спочатку нічого не віщувало біди…

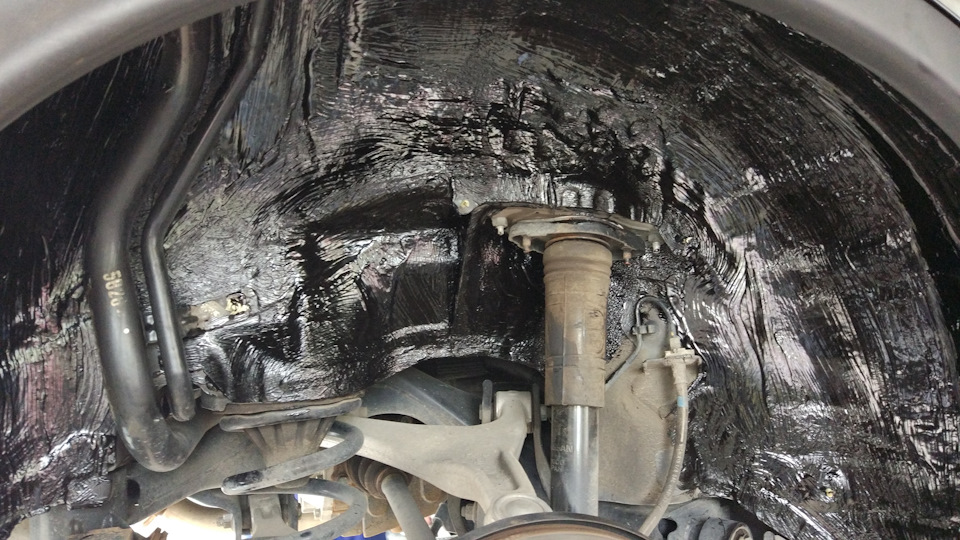

Робота йшла своєю чергою — машина сохла після другого шарудинітролу,
< /

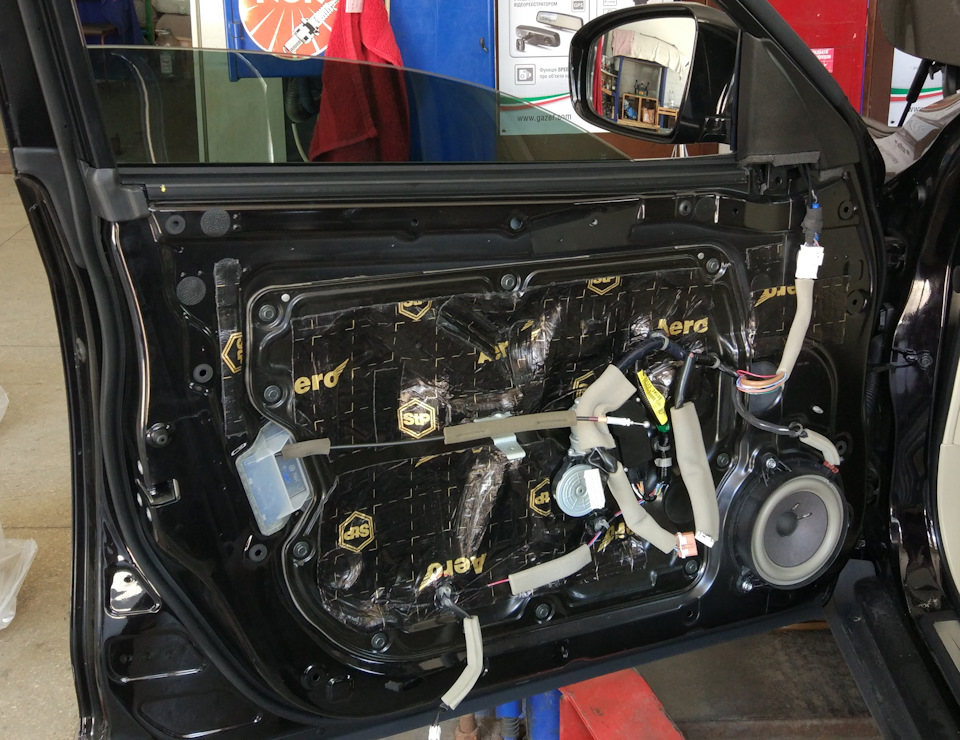

робилася шумка останніх дверей,
готувалася проводка під Crossfire Fog…
роз'єм Crossfire Fog з сигналами DRL, габарит, дальній прокид дротувід лівої фари до IPDM і тут проявився перший прикол - в джгуті небуло дроту 6.E5 і довелося "ліпити" китайський перехідник дозапобіжника №59:
запобіжний хвостик :)

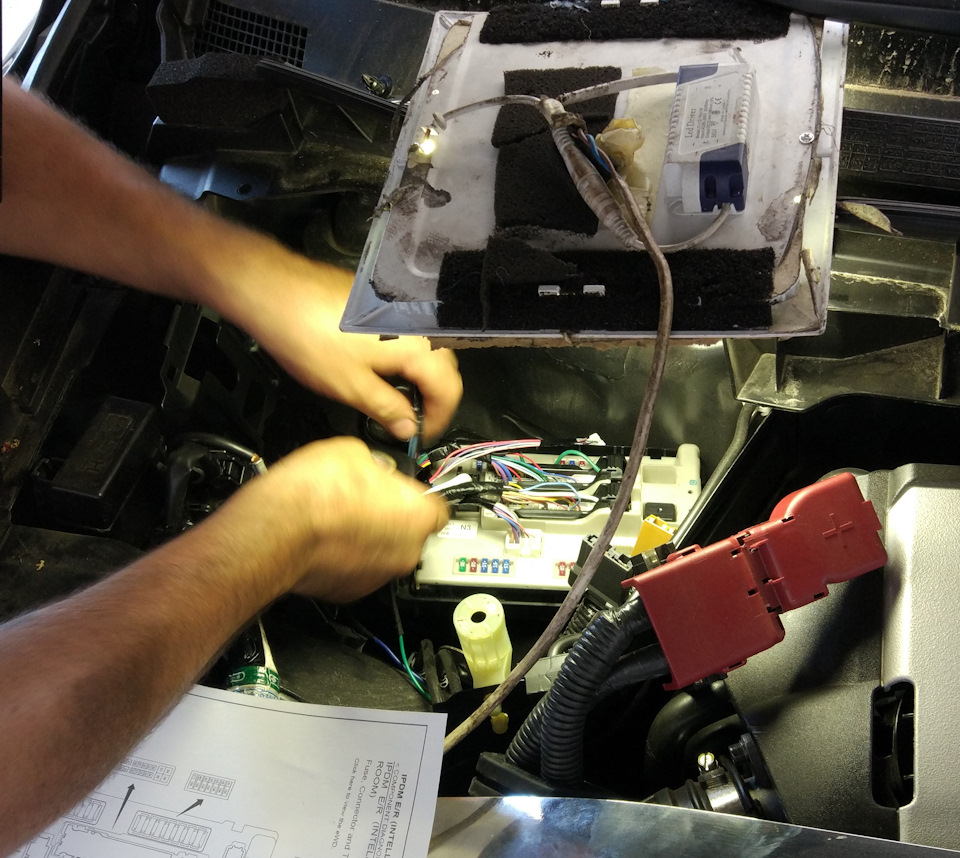

процес підключення правої лампи
майже закінчене підключення лівої лампи
І тут нас чекав другий прикол — любовно захований всередину IPDMконтролер не подавав ознак життя (при тому, що вдома я йогоперевіряв) Перевірили всі керуючі сигнали - все було саме так, якпередбачалося за описом.Перевірили ще раз самі лампи ... Робитинічого - довелося діставати контролер дії пов'язані з перевіркоюабо з перепідключенням були пов'язані зі зняттям і постановкоюакумулятора) і перевіряти "на коліні" і таки так - пацієнтздох.
Запитуватиму у SergeySSK У чому може бути справа (100%короткого не було, та й монтаж проводився зі знятим акумулятором).контакту 43 ("+" з'являється в "не P") і комутувати цією релюшкоюподачу "сили" на DRL, а друга релюшка розриватиме ланцюг живленняпершим і керуватиметься з входу №75 IPDM.
Підготовлені релюшки Але тут був уже третій нежданчик — релюшки неспрацювали, до того ж горіла лампочка аварії по тиску масла. :(тобто. Обмотка релюшки виявилася на стільки низькоомною, що простозашунтувала вихід датчика тиску.) Загалом, довелося відмовитися віддругої релюшки, а як наслідок, і від прив'язки до заведеногодвигуна.:(
Сподіватимемося, що контролер, що здох, вийде замінити.
Фінальний кадр:
Вирок:
робота
двері — 1500 грн
арки — 1200 грн
DRL — 400 грн
матеріали на 4 двері
Aero — 6.
