Заглушки в радіатор

Ще з моменту інтеграції лютого колгоспу як заглушки радіатора (https://megadriver.org/p557389-sistema-oxolodzennia-radiator-silikon-ta-shhe-bilse-silikonu) мене не залишали думки, що треба б це переробити на нормальнийлад. Але тоді я ще не знав, що куплю 3D принтер, та й планів такихне було. Переробити заглушки я планував трохи пізніше, іззастосуванням токаря, але раз вже принтер був куплений, атехнологія друку — освоєна, то постало логічне питання — а чому бне зробити заглушки за розумом? пластик під час друку, скажу я вам, це мерзенна річ, що змушує злитися. Справа в тому, що ABS маєособливість - усадку, залежно від типу пластику, виробника і навітькольору ABS має коефіцієнт усадки від 2% до 8%, що в результатівиливається в гру "вгадай підсумковий розмір деталі", тобто друкуюзаглушку з внутрішнім діаметром 17.9мм під різьблення намаслорадіаторі, а реальний внутрішній розмір виходить у районі17.5-17.6.

< Як подолати цю проблему? Є кілька способів. Один із них —масштабування моделі на кілька відсотків, я намагався робитимасштаб моделі для друку 102% (тобто на 2% збільшувати модель), іце допомогло, хоча розмір все одно пішов, але принаймні заглушкивийшли придатними до встановлення. Другий спосіб - зміна матеріалуз ABS на PETG (він же поліетилентерефталат-гліколь, або простополіетилен), це по суті такий же поліетилен, з якого виготовленіпластикові пляшки (тому їх називають ПЕТ-пляшки). Поліетилен маєвкрай низький коефіцієнт усадки, що дозволяє друкувати деталіпрактично в розмірі. Поліетилену, і я побоявся, що заглушки просторозплавляться. Але наступного разу я обов'язково спробую.

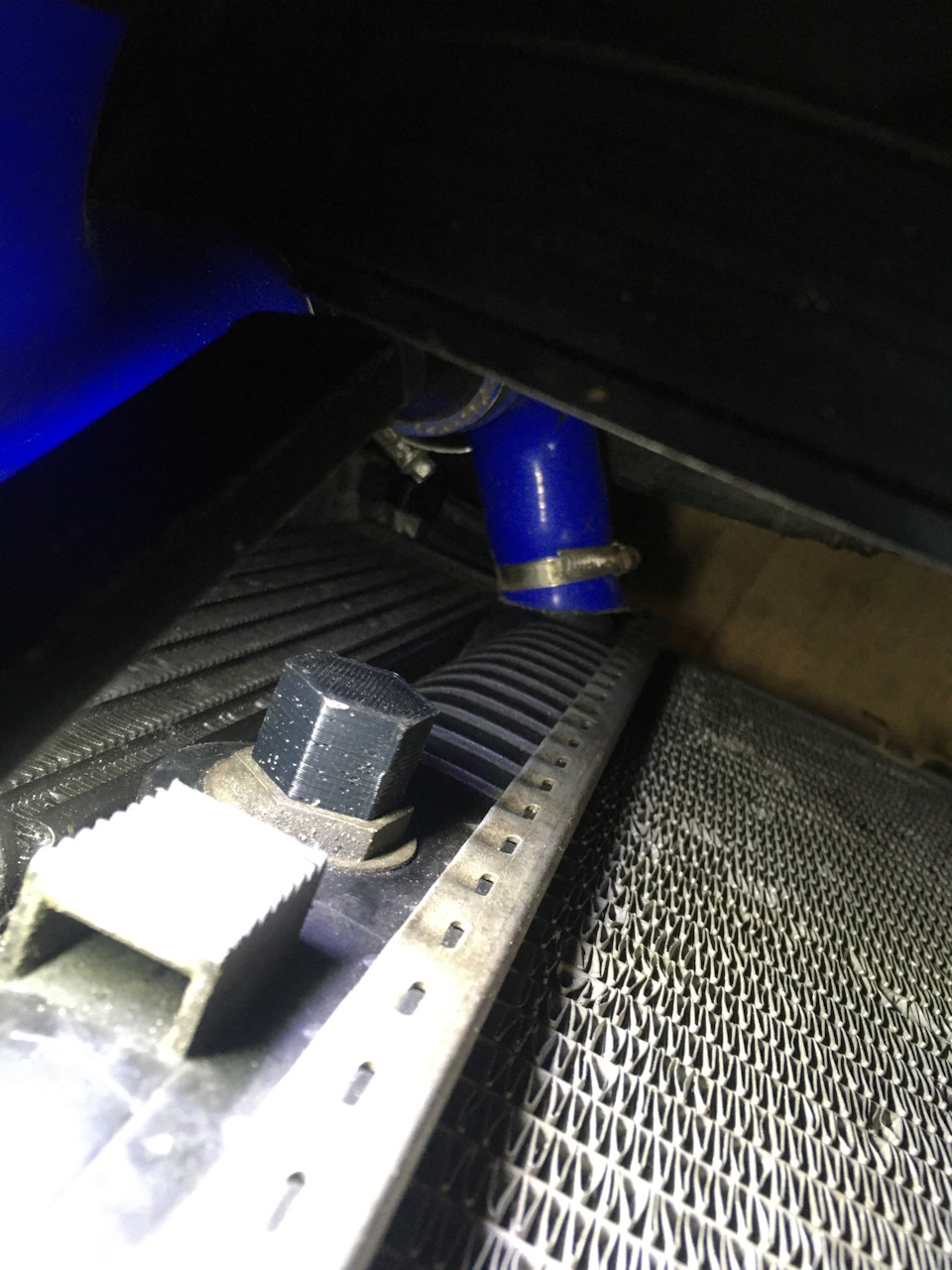

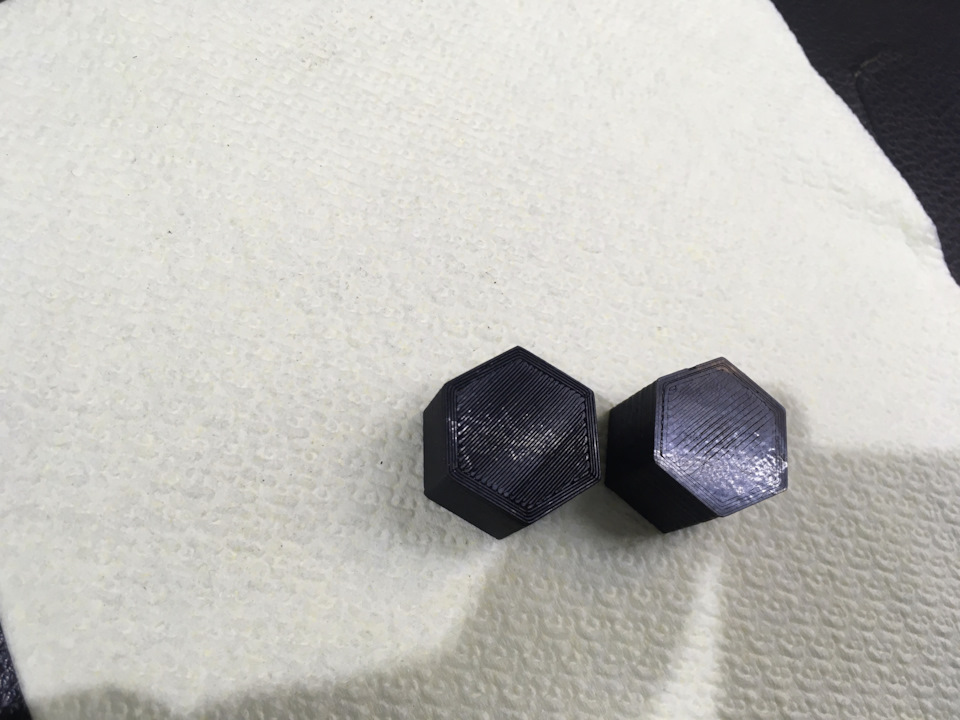

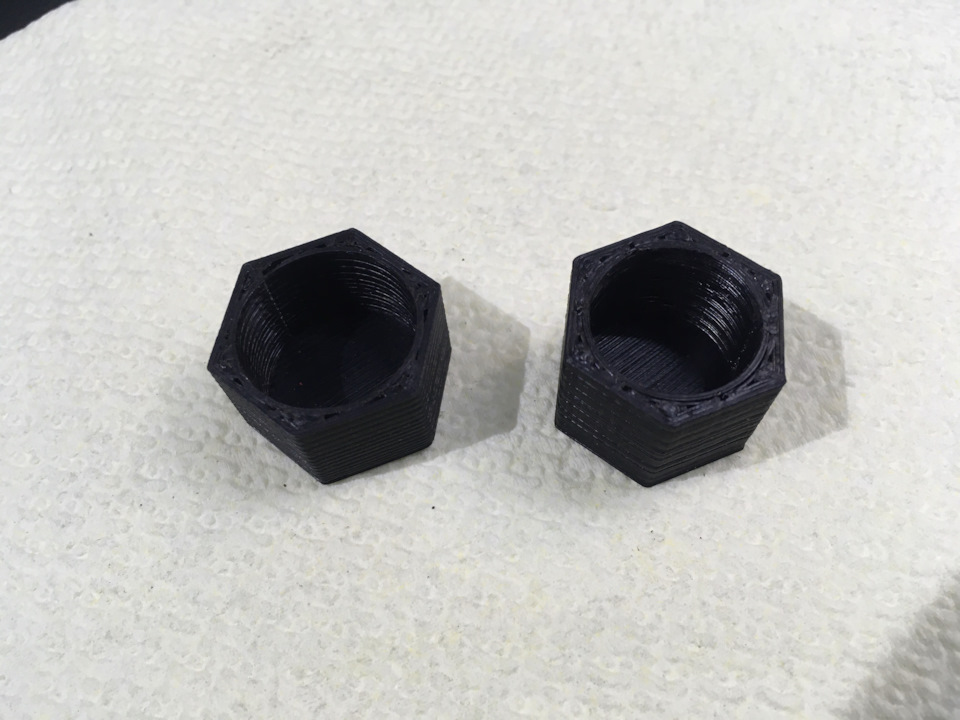

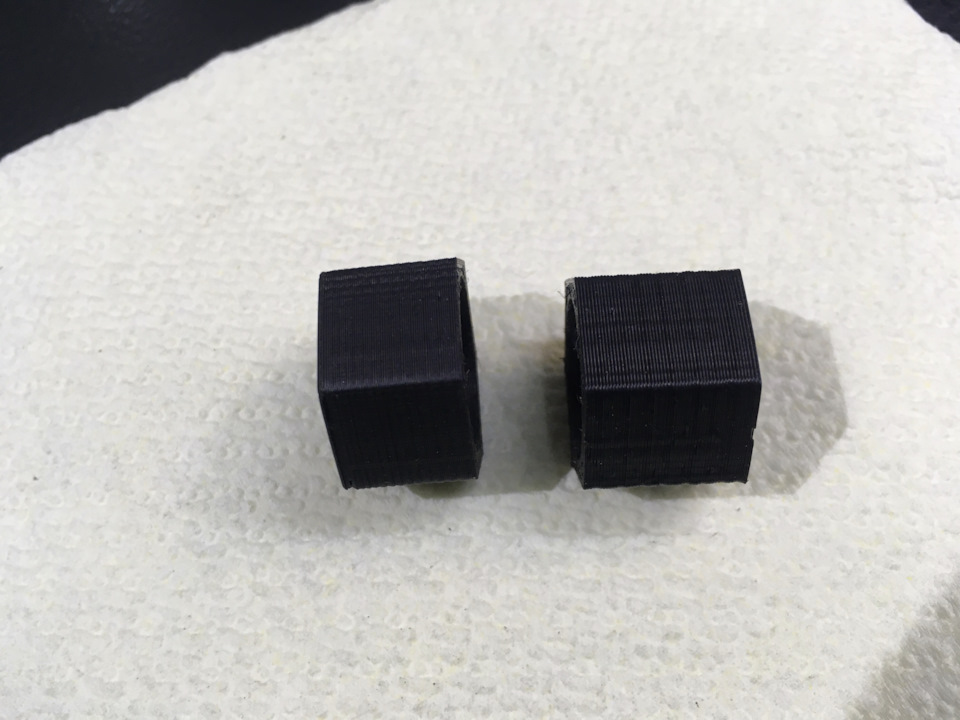

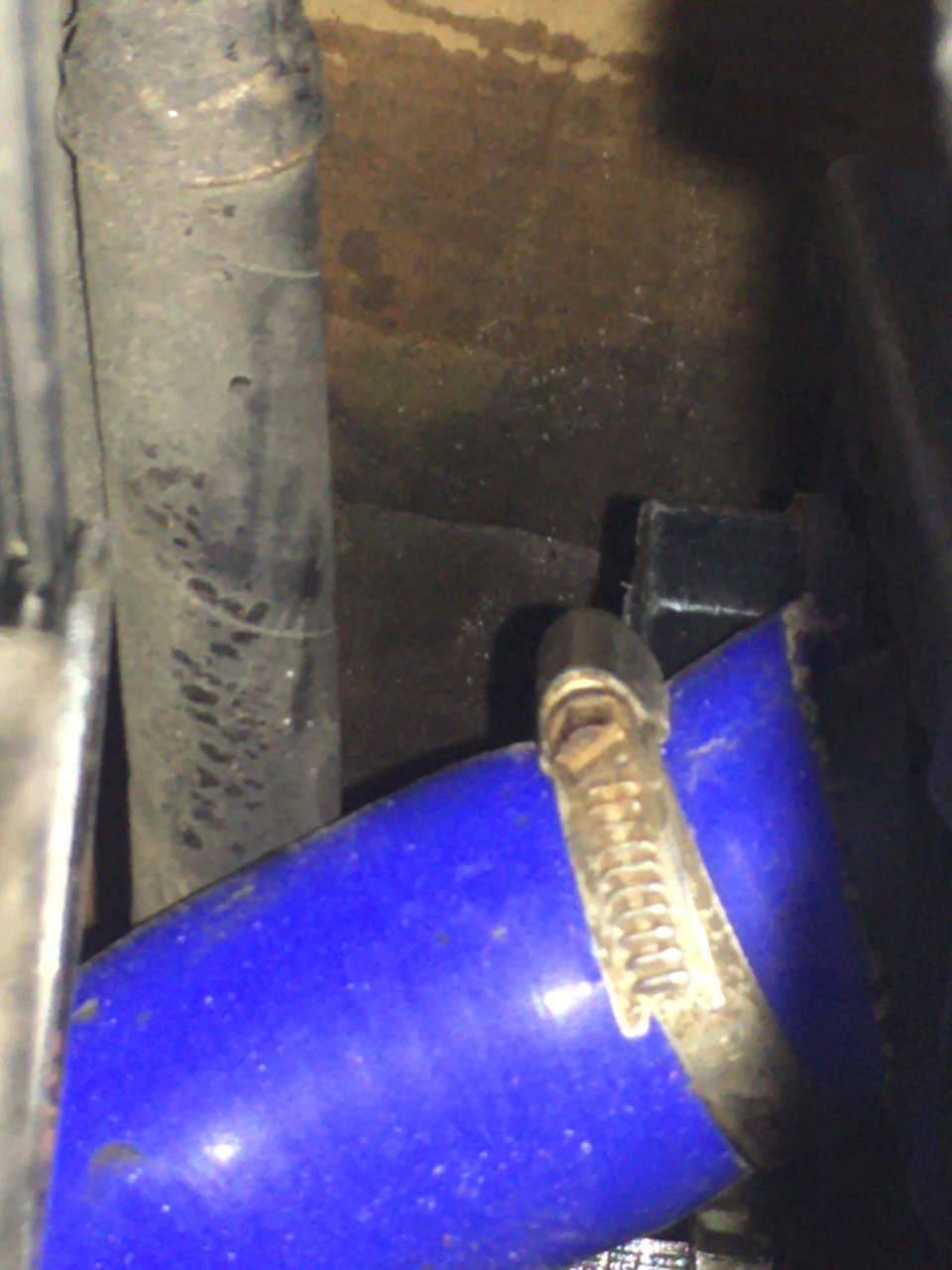

Власне, ось він, фінальний вид заглушок перед установкою. > Вже впроцесі встановлення заглушок на маслорадіатор я помітив, що невистачає заглушок на канали охолодження масла автомата (радіаторбув із синьої Омеги, а вона спочатку була на автоматі), томудовелося додрукувати ще заглушок і для них, добре, що друк кожноїзаглушки займає 20-30 хвилин, а процес моделювання від 2 до 5хвилин. Заглушки на охолодження автомата - під різьблення М16, заглушки під вхід/вихід з маслорадіатора - М18, якщо комусь цецікаво ось як виглядають вже встановлені заглушки. Внизу тежзаглушки встановлені, хоч і видно їх погано. У процесі упійманняпотрібних розмірів і визначення відповідного пластику булонадруковано стільки заглушок, що тепер з них можна суп зварити 😂
як мінімум з тієї точки зору, що можна робити будь-які корисні речідля своїх потреб.

Йдемо далі, попереду ще буде цікаво.
