Так як капот у Тігго високі, а я ні, то що відбувається попередувидно погано. І відвідала мене якось думка - а чи не поставитикамеру переднього виду і вивести її на штатну магнітолу, адже вонавміє відображати задню камеру.Довго виношувалась ця думка, періодично проганялася.І врешті-решт зважився, але не стільки щоботримати картинку, скільки зайняти себе на невизначений періодчимось.

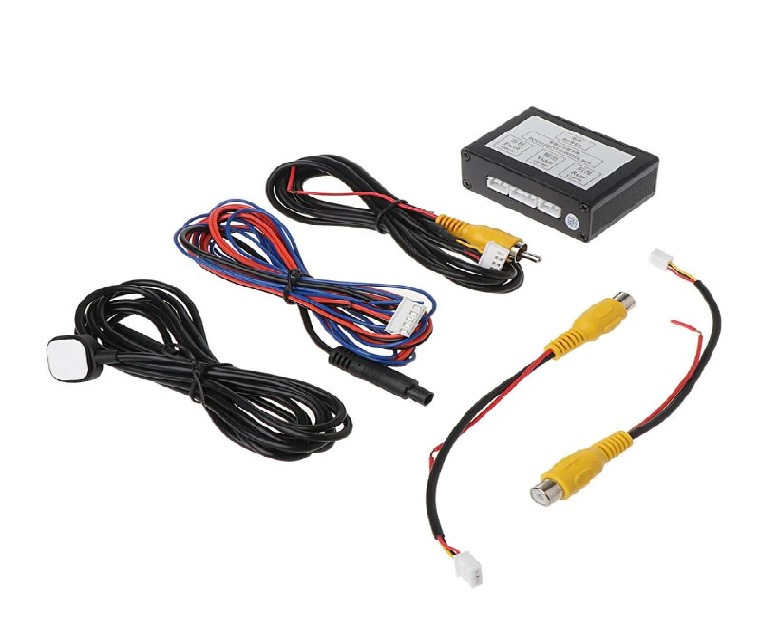

Була закуплена камера, перемикач сигналу (як виявилося дарма). Приспробі вивести зображення на екран магнітоли з'ясувалося, щокартинка з'являється не по сигналу з заднього ходу ( 12В), а закомандою по кан шині.

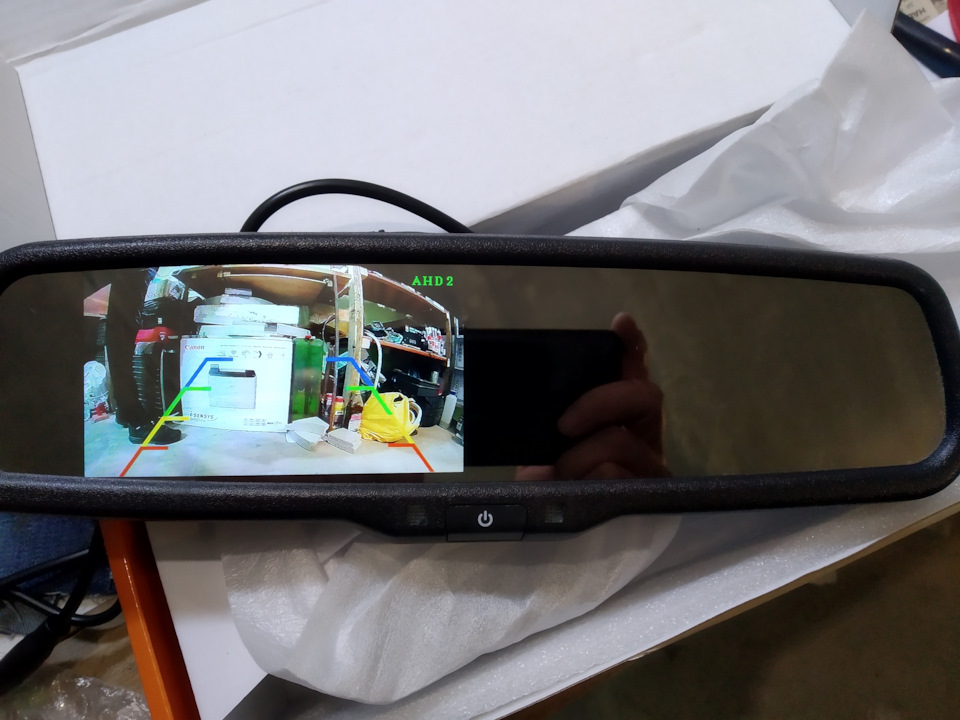

Міняємо план.Було куплено дзеркало заднього виду з екраном.
дзеркало

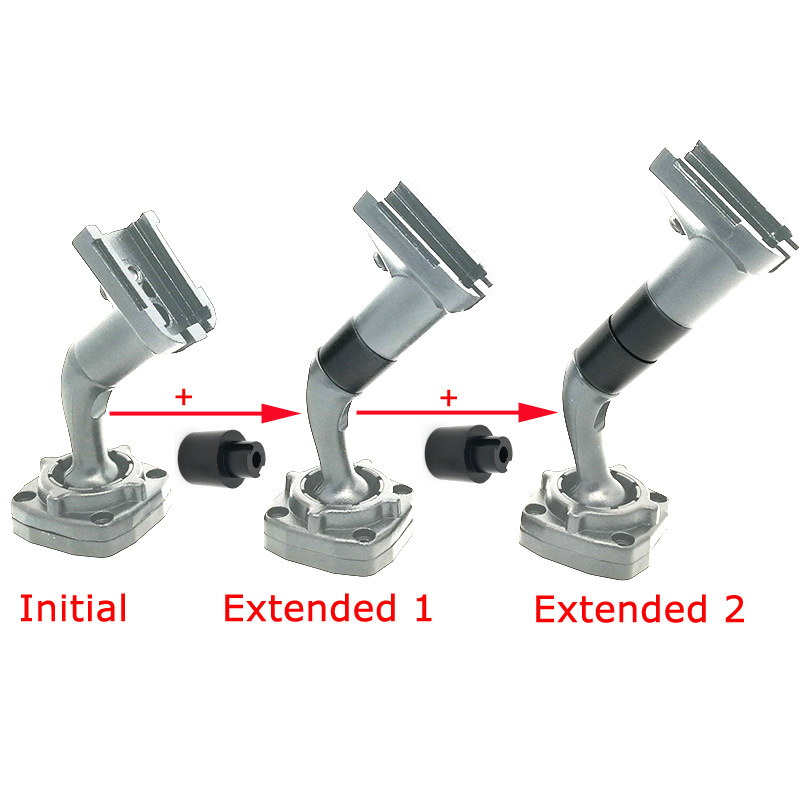

При спробі встановити і відрегулювати з'ясувалося, що воновпирається в стелю.
Змінюємо план. Проїхався, дзеркало темніше, ніж штатне, а машиназатонована. Не сподобалося.
Міняємо план. Все ж таки вирішив повернутися до початкового плану ізмусити вмикатися екран по кан шині.
Куплений модуль МСР2515 і на базі ардуїно зібраний кан хакер.Виловив у кан шині команду включення екрана.

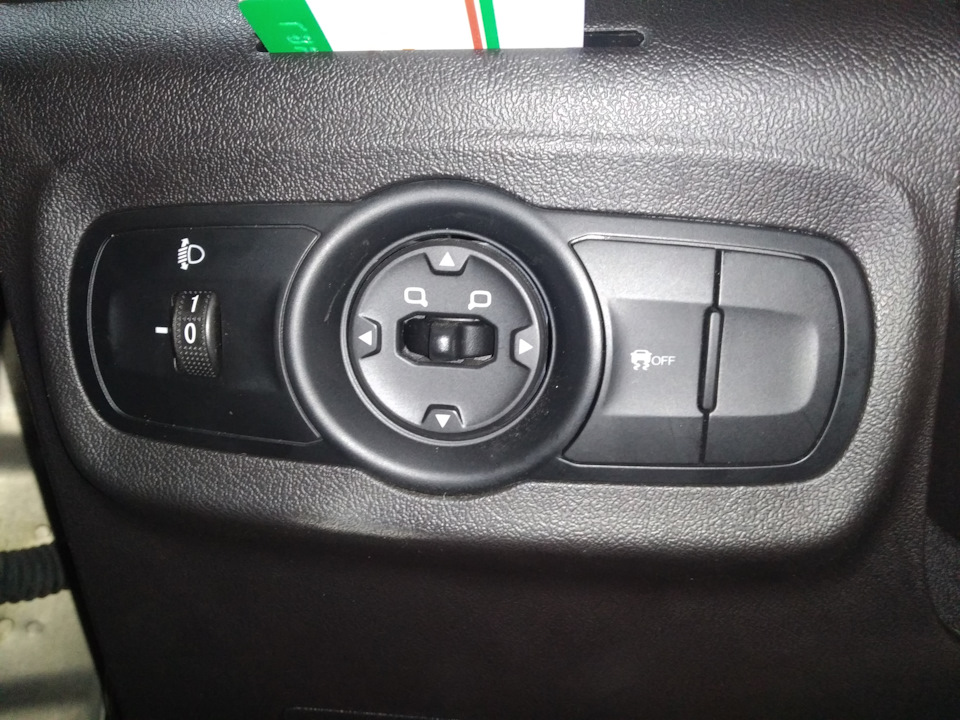

Включати то камеру якось треба? Куплена кнопка замість заглушки, тригерне реле.

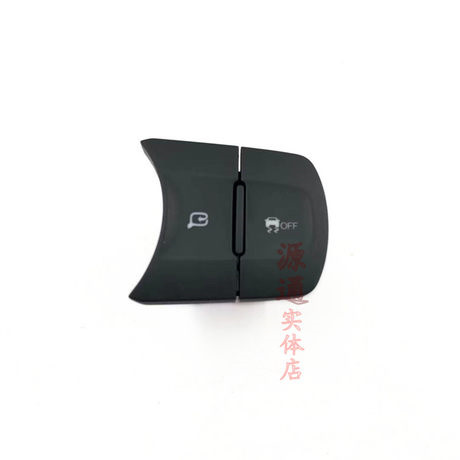

а таку замовляв
Далі почався тривалий процес обмірковування та реалізації.
Встановив камеру та завів провід у салон.
камера на місці
На ардуїно зібрав кан модуль, який подаватиме команду включенняекрану, і відповідно камери (живлення на камеру подаємагнітола).
кан модуль
< Все підключалося на перехідних роз'ємах, штатна проводка ні вякому разі не ріжеться. Не минуло й півроку ... А ні, минуло, інавіть більше. Нарешті картинка з передньої камери з'явилася наекрані штатної магнітоли. Працює наступним чином - при натисканнікнопки з'являється картинка, при повторному натисканні зникає (кнопка без фіксації). Задня камера має вищий пріоритет, якщо приувімкненій передній камері включити задню передачу — екранперемкнеться на задню камеру. br> Ну і невелике відео роботи
Зображення з'являється із затримкою до 2=х секунд, пов'язано з часомзапуску кан модуля.
Кан модуль збирався за стандартною схемою на базі arduino nano іmcp2515 (схем тут же на драйві повно)
PS Якщо кому цікаво, то ось команда кан шиниЗапчасти нафото:0000100001, 010800
команда з id 392 включає екран
команда з id 440 управляє відображенням ліній парктроніка ізумером
