Як прописати форсунки в Rheingold

Сьогодні довелося розбиратися з пропискою корекцій нових форсунок.На прикладі N63 X6, але в принципі послідовність дій буде така ждля всіх двигунів, де їх потрібно прописувати і думаю комусьзнадобиться.

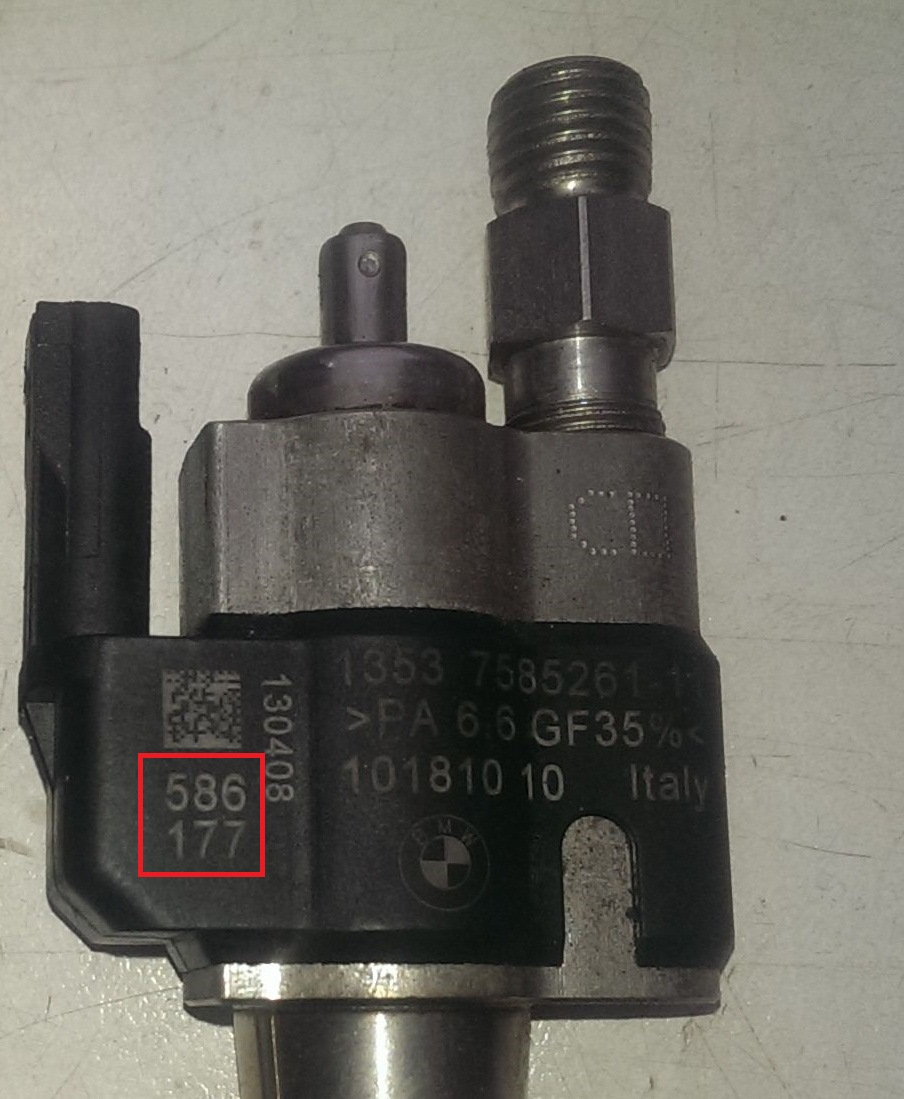

1. Визначаємо номери форсунок.Фотку самих форсунок забув зробити, ставили *261-12, на фотці зображена *261-11, але суть та ж, як ізовнішній вигляд самих форсунок Потрібно позначити форсунки (щобзнати в який циліндр вставлена ​​форсунка з тим чи іншим номером) ізаписати їх номери до фізичної установки форсунок. 2. Включаємозапалювання, підключаємо блок живлення, підключаємо комп ізапускаємо Rheingold.На Х6 слабкий акумулятор і я спочатку завівйого і спробував прописати форсунки на заведеному двигуні, нічогоне вийшло :) Так що не повторюйте їх 3. Робимо ідентифікацію таперевірку машини Якщо висять помилки по DME, їх потрібно скинути (очистити накопичувач помилок).

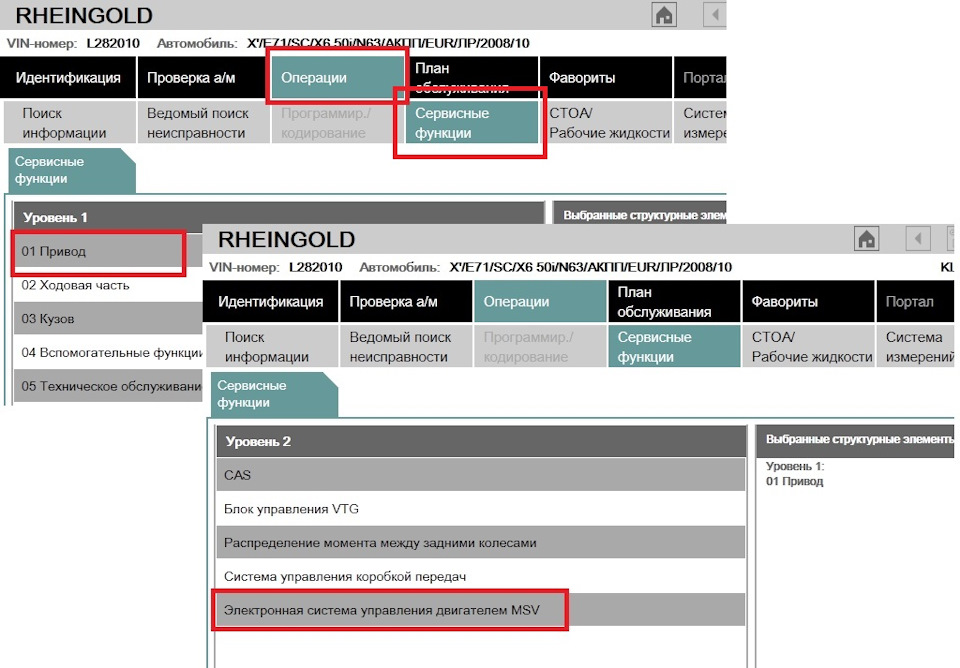

4. Вибираємо Операції, Сервісні функції, Привід, даліЕлектронна система керування двигуном.
Рис.

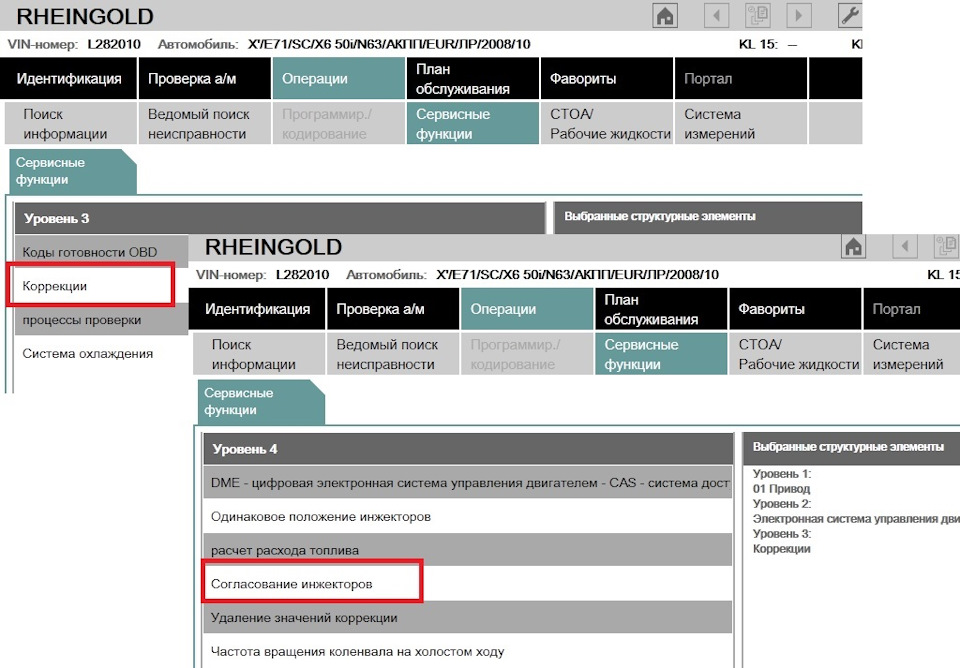

5 . Далі вибираємо Корекції, Узгодження інжекторів

Мал. 3

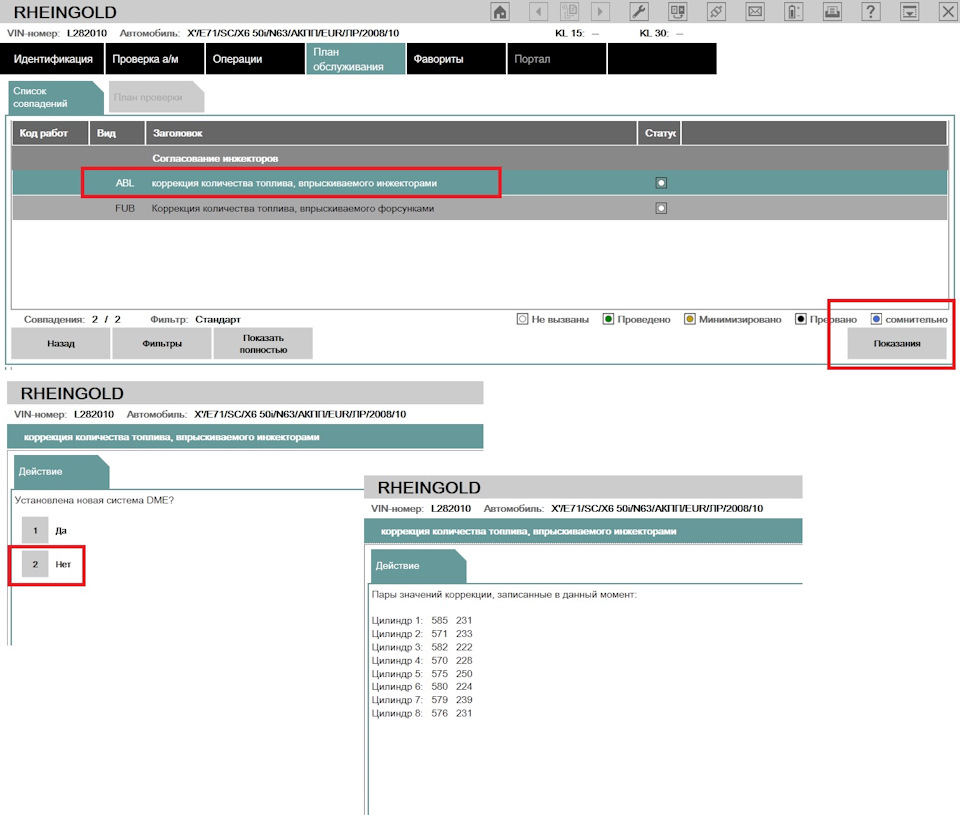

6. Вибираємо ABL корекція кількості палива, що впорскуєтьсяінжекторами та натискаємо кнопку Покази (рис. 4).

7. Далі потрібно відповісти на запитання, чи було встановлено новуDME? Зазвичай це не так, тому натискаємо Ні. Далі бачимопари значень корекції, записані на даний момент (рис. 4).Натискаємо кнопку Продовжити, на малюнку 4 її немає, але увас вона буде в правому нижньому кутку

Мал. 4

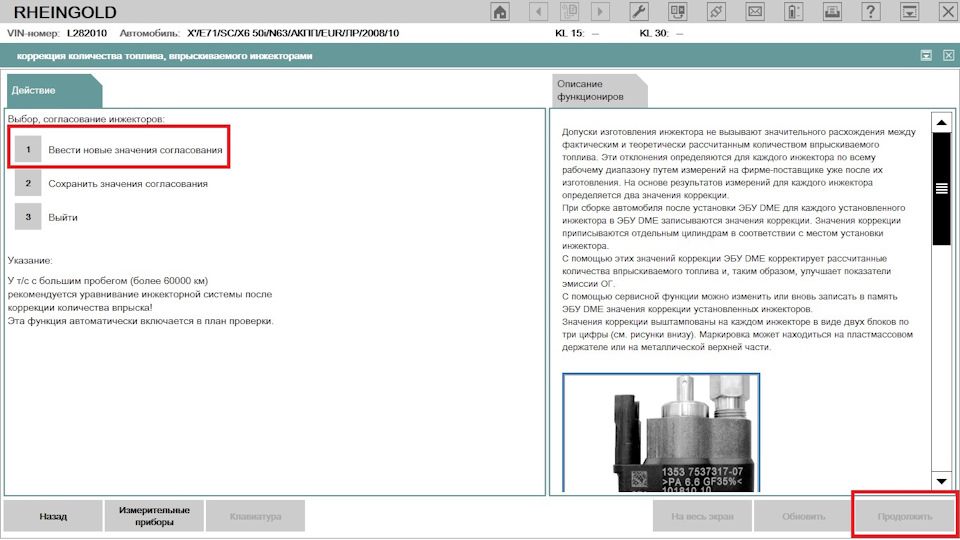

8. Вибираємо Ввести нові значень узгодження та натискаємокнопку Продовжити
Мал. 5.
9. Далі потрібно ввести номери циліндрів, для яких змінюєтьсязначення корекції та ввести саме значення корекції (рис. 6). Післятого, як значення введено, вибираємо Так, щоб ввести значення длянаступного циліндра та натискаємо Продовжити.
Мал. 6
10. Дивимося, щоб усі введені корекції були правильними (рис. 7).Натискаємо Ні, щоб повернутися в меню корекції палива (рис. 5) тавибираємо Зберегти значення погодження
Мал. 7
Якщо для якогось циліндра значення не будуть вказані, будутьвикористані старі значення. Але якщо форсунка насправдізмінювалася, а її значення не буде прописано, в DME висітиме помилкакорекції 11. Ще раз перевіряємо, чи не допущені помилки під часвведення корекцій, потім вибираємо Та й натискаємо Продовжити.
Мал. 8
12. Далі залишилося лише почекати і слідувати інструкціямRheingold, наприклад, вимкнути запалення, коли про цепопросять.
13. Після того, як форсунки прописані, потрібно виконати процедуруузгодження інжекторів. Команда її виклику буде у меню, зображеномуна рис. 4 — там, де ми вибирали ABL, у нього ви повернетеся післявиходу з процедури корекції. На рис. 9 показано, у яких випадкахпотрібне узгодження систем упорскування.
Мал.
Цю процедуру пропонується виконати також, якщо пробіг машиниперевищує 60 000 км.
14. У процедурі узгодження немає нічого складного — треба уважночитати, що написано та робити, все, що просить програма. Вас будутьпросити виконати деякі дії, наприклад, створити електричненавантаження (рис. 10). Потім потрібно просто почекати близько 5хвилин. Слідкуйте за полем Статус вирівнювання інжекторноїсистеми.
Мал. 10
15. Після завершення програма повідомить вас про це (мал. 11).
Мал. 11
16. Наприкінці отримуємо картину олією, саме відсутність помилок.Найприємніше, що можна спостерігати, підключивши діагностичнупрограму.
Мал. 12
Якось так. Окреме спасибі lvivonline
