Доброго часу всім!
Бо руки не для нудьги… але у мене так точно… вирішив я зробитиплафони зі світлодіодів, але вже як би по нормальному з платами тадовгим паянням :)
Довго писати не буду по фото все зрозуміло…

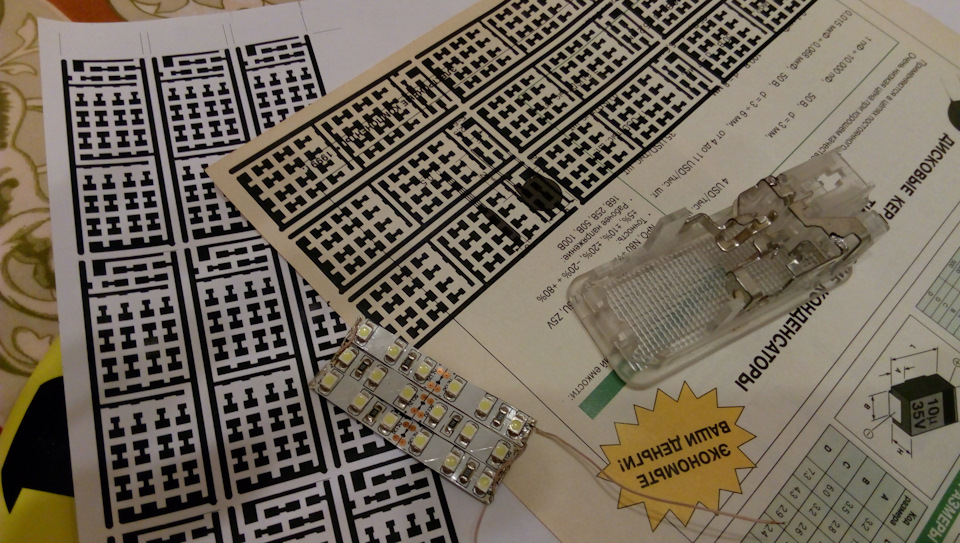

спочатку все було не по феншу :) світлодіодна стрічка… та що ж ябез рук що чи :) почав малювати плату… було багато версій…

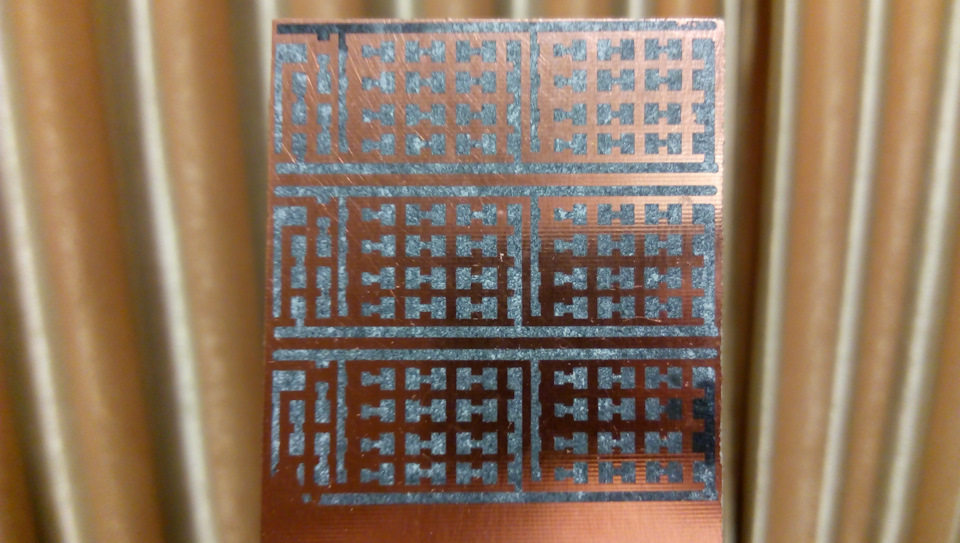

процес переносу тонера на заготівлю…

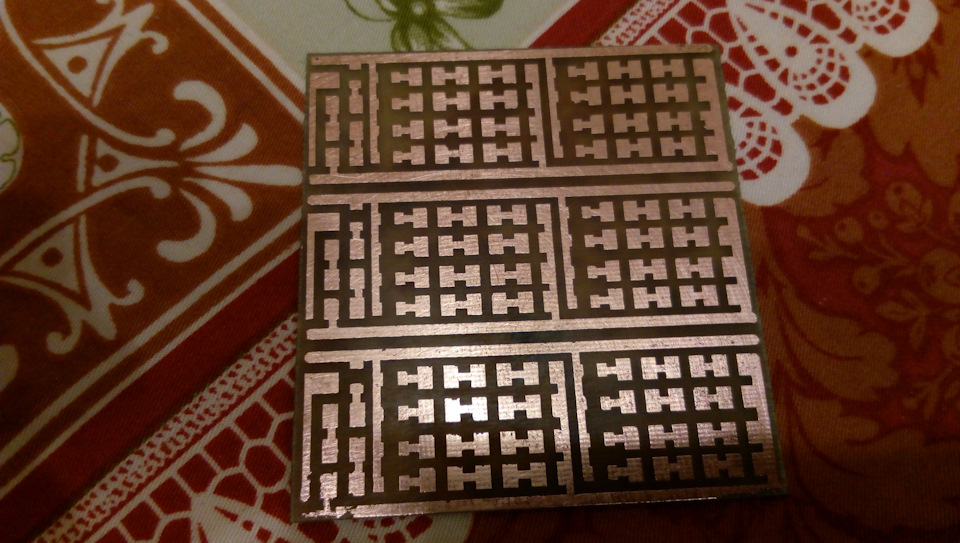

витруєна заготовка для 3 плафонів

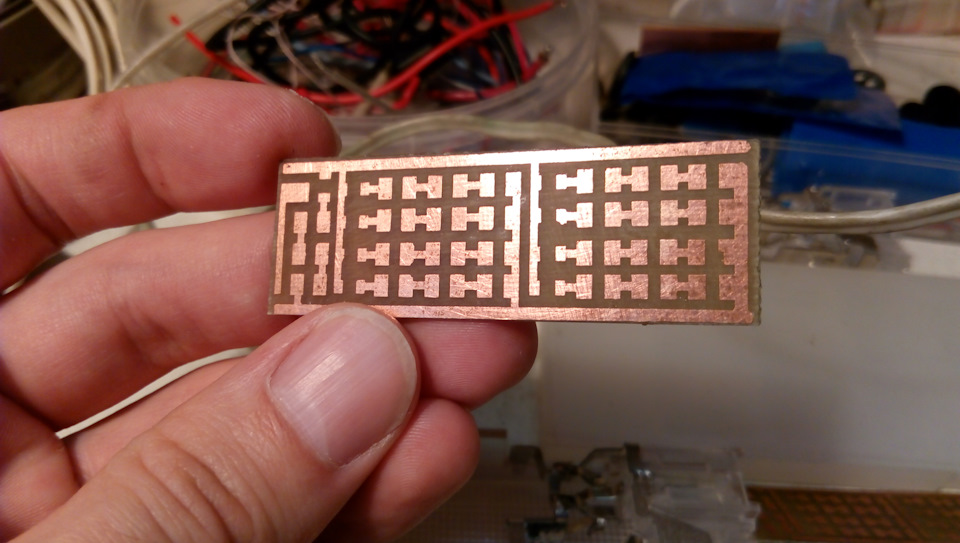

ось таке вийшло в результаті і очікувало розпаювання

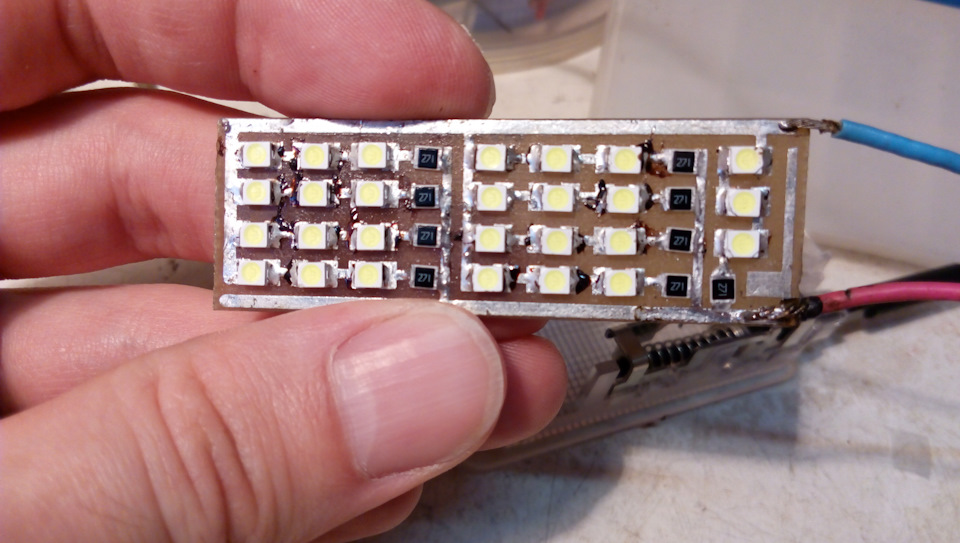

готовий варіант… тестове включення
ляпота…пробую як у плафоні… просто чудово! Далі слідував процесприпасування під плафон… щоб вставити плату необхідно зрізати зайвіперегородки, на фото видно
ну і пробне включення готового виробу…
ось таким дивом я перевіряю всі свої девайси… батин старий блокживлення, який я вже трохи вдосконалив :)
готові інші дві
У результаті маємо 3 плафони… один пішов у бардачок і два пішлов багажник… світла стало ще більше, тому що кількість діодів устрічці була меншою ніж на платі…
І… так… забув… при використанні генератора, тобто на заведеніймашині нагрівання плати до 50-60 градусів як показали тести, і топри тривалому використанні.
За моєю статистикою довго я тільки використовую багажник і то назаглушеній машині.
Всім дякую за лайки!
PS Якщо кому потрібні будуть мої мистецтва у вигляді файлика схемиможу прикріпити якось сюди або вислати на пошту…
