Датчик сонячної активності

Вирішив зробити чергове доопрацювання якої чомусь не було в моїйкомплектації )))
Япошки навіть зекономили на американському ринку)))

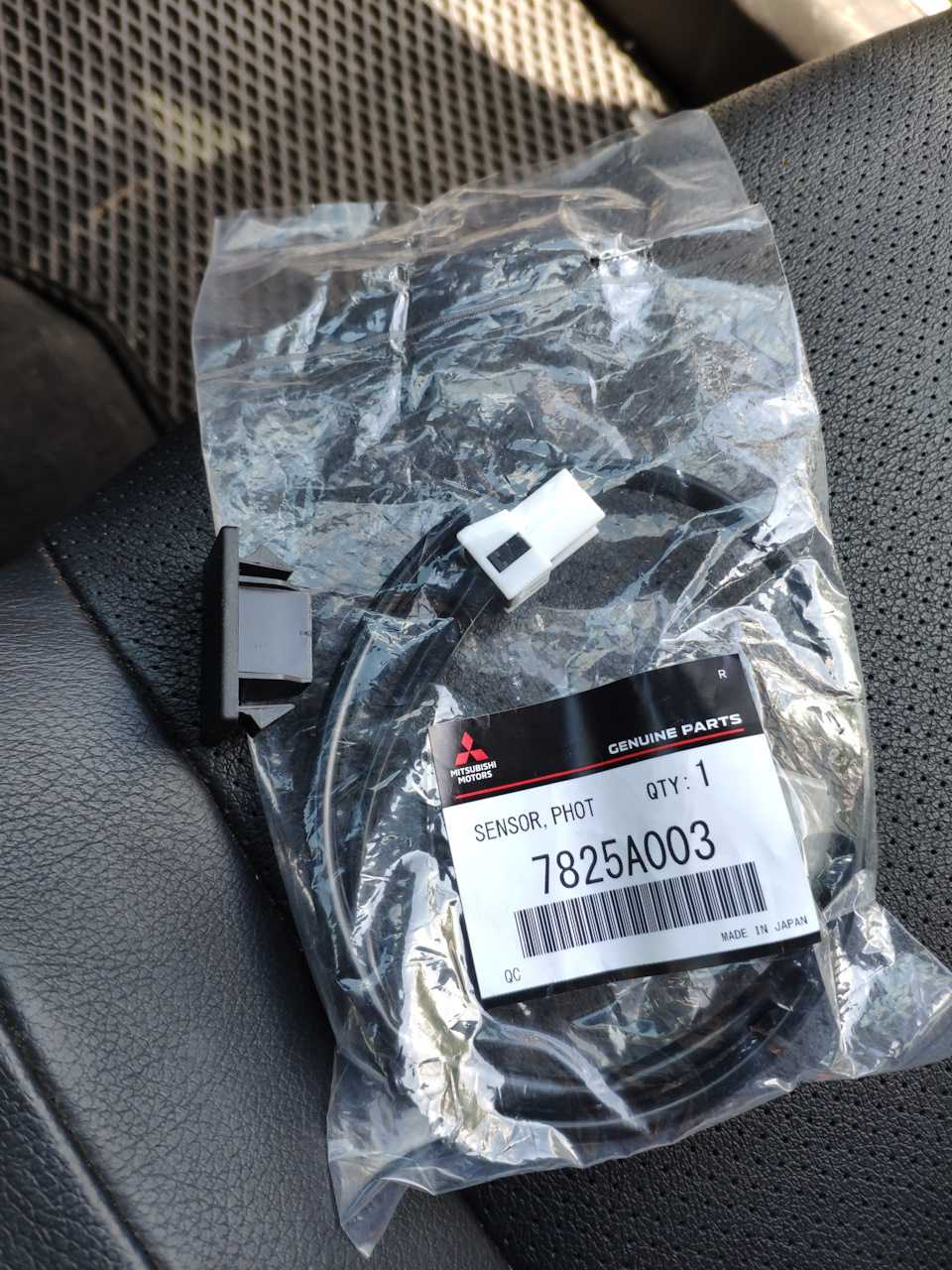

Датчик сонячної активності 7825А003Запчасти на фото:7825A003
Начитавшись на форумі про корисність даного датчика на наших авто, вирішив що все-таки треба ставити.
Ну і для мене це буде привід зрозуміти і пізнати машинку зсерединитак би мовити))

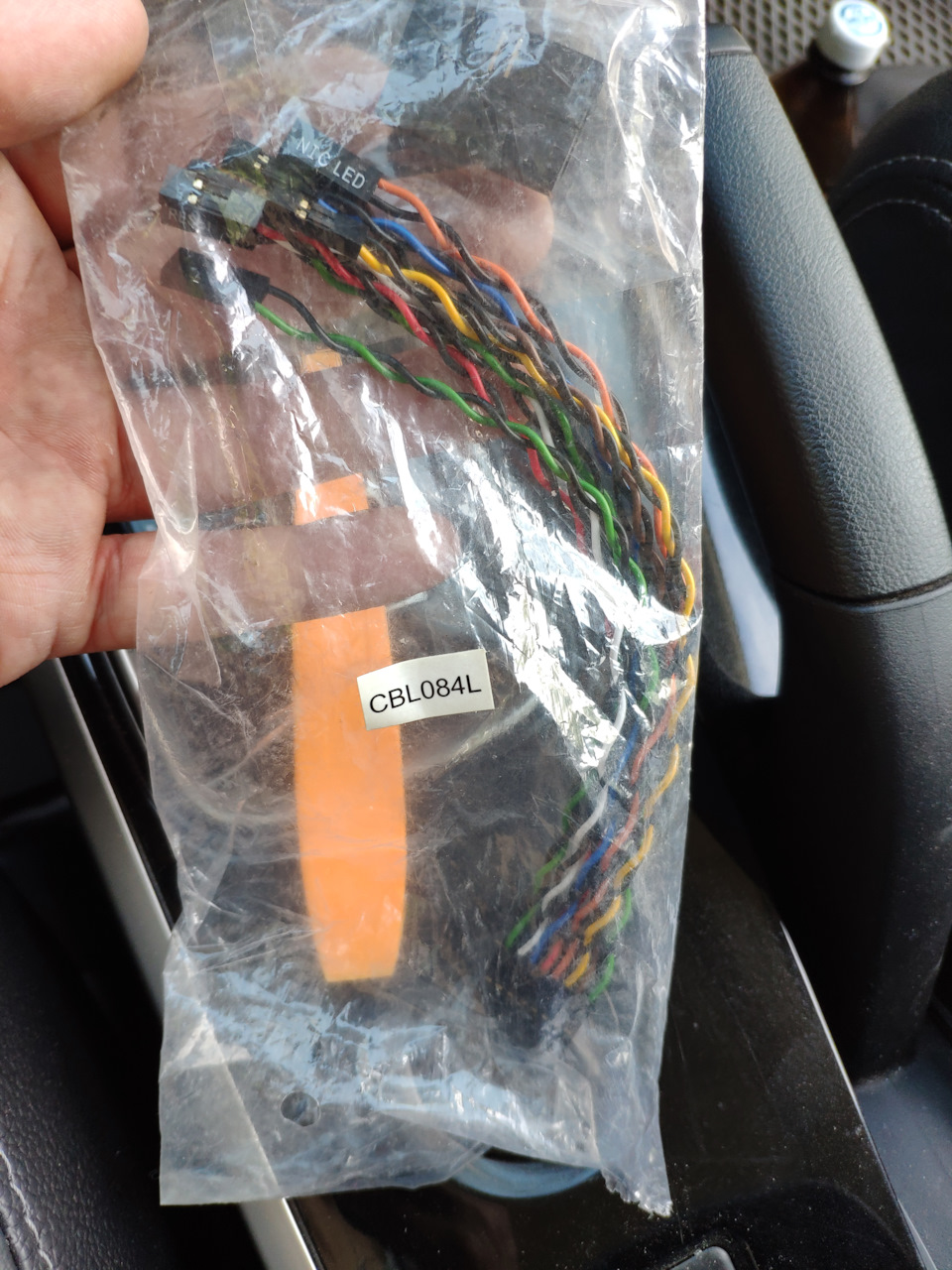

Купив датчик ще тиждень тому і тому часу практично не було, тотягав його в бардачку. А тут аж цілих 3 вихідних Вирішив так бимовити чимось зайнятися цими вихідними., паяльником та іншимінструментом, за одне полазив по своїх засіках знайшов комп'ютернийкабелек, для підключення на метеринці дуже дуже потрібнийкабель

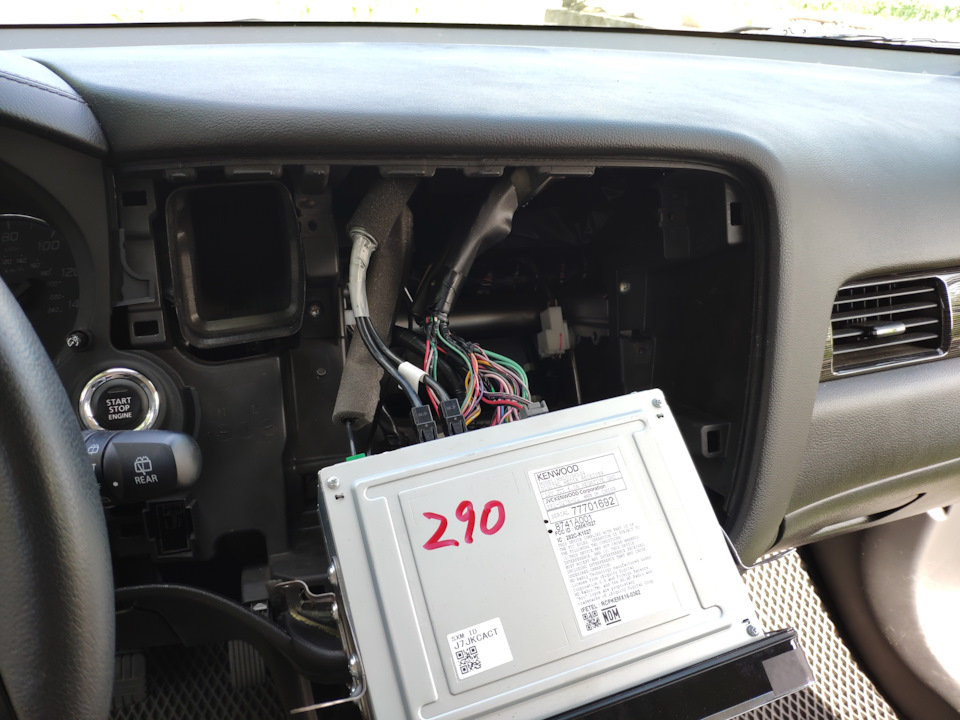

кабель виявився ще навіть не розпакований) Розпакував йогоНачитавшись як розкривається наша панель, вирішив перевірити.Виявилося ні чого складного немає, все відмінно відкривається (нете що в лачику, спробуй ще зняти ті кліпси не виламавши частинуприладки) Відкривши приладку і для нормального доступу знявмагнітолу, за одне чітко зрозумівши що у мене варто з ариткулом8741А001.
За одне дізнався що у мене є роз'єм HDMI на магнітолі і можна будедумати щось підключати через нього (але поки не придумав що черезнього підключати). Але те, що це теж є, це вже плюс)) Потімнамагався дістати заглушку з боку лобовухи. Все ні як, ну ні чим неміг підчепити її. Потім згадав, що деякі казали, що можна підлізтичерез приладку з низу. Думаю дайко спробую
І справді, не треба мучитися і намагатися дряпати пиборку зверху.Просто простягаєте руку до заглушки знизу і трохи натискаєте нанеї. Вилітає як опечена))) Для зручності я повід'єднував всіроз'єми від лицьової панелі, магнітолу не відключав, а просто їївідсунув для зручнішого лазіння під приладом і прокладкикабелю.
На датчику розібрав роз'єм, і думав вдасться його конекторипропхати серій у роз'єм клімату на панелі.

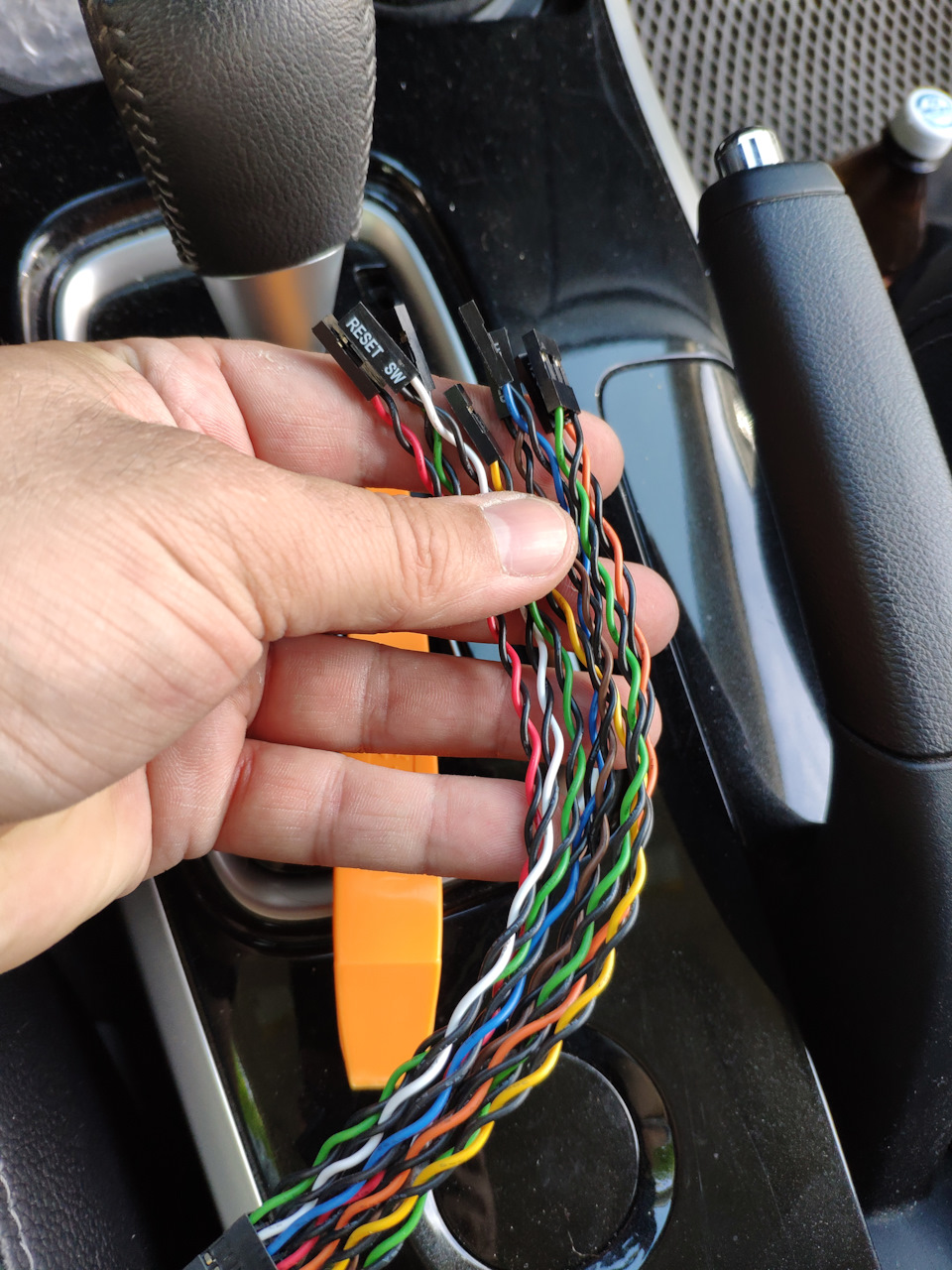

Фігушки, все-таки відкушуємо контакти і відправляємо їх в брухт.> За одне розібрав акуратно комп'ютерний кабель і т.К. Проводівтам достатньо, то вирішив взяти потрібні проводи тих же кольорів, що і на самому датчику (білий і зелений). За одне пропаявши їходягнувши на них термоусадку. З проводами від датчикарозібралися.Вставляємо датчик у роз'єм і виводимо його провід дороз'єму клімату.
Тепер переходимо до самого роз'єму клімату. Так би мовити самепідключення датчика.
Якщо добре придивитися, то на ньому є нумерація контактів
перевертаємо роз'єм язичком вниз і бачимо на торці квадратик з 1зліва<
Нам у цьому ряду потрібен 3 контакт, він у нас виявився якразпорожнім, в нього вставляємо зелений провід від датчика. Благо вінвстає туди нормально. Білий провід від датчика, нам треба підпаятидо дроту в 32 контакті (це змий крайній контакт зліва).
Просто перевертаємо роз'єм язичком вгору і тут нумерація йде зправо на ліво і видно номери 20, 25, 30. Я у себе акуратно зачистипровід вище і просто підпаяв білий провід і заізолював його.
Тепер збираємо все назад.
Приручаємо назад магнітолу, підключаємо всі роз'єми на своїмісця.
Єдине що коли підключав роз'єм клімату, постарався проконоролювати, Щоб не вислизнув назад наш пін з 3 гнізда. Але все нормальностояв як влитий ))

На цьому все
Начебто все працює )))
