Ідея була в голові з моменту покупки машини, але все не доходилируки зробити…
Так у мене стоїть колгоспна оптика "Hella black angel eyes editionзавжди хотілося додати шарму машині використовуючи Ангельські очіяк Ввічливе підсвічування. Поки з'явилася годинка вільного часуреалізувала все без проблем.
Скажу відразу, що горять у мене не тільки ангельські очі, а всігабарити по машині, так набагато простіше підключиться при цьому непотрібно різати жодного заводського дроту.

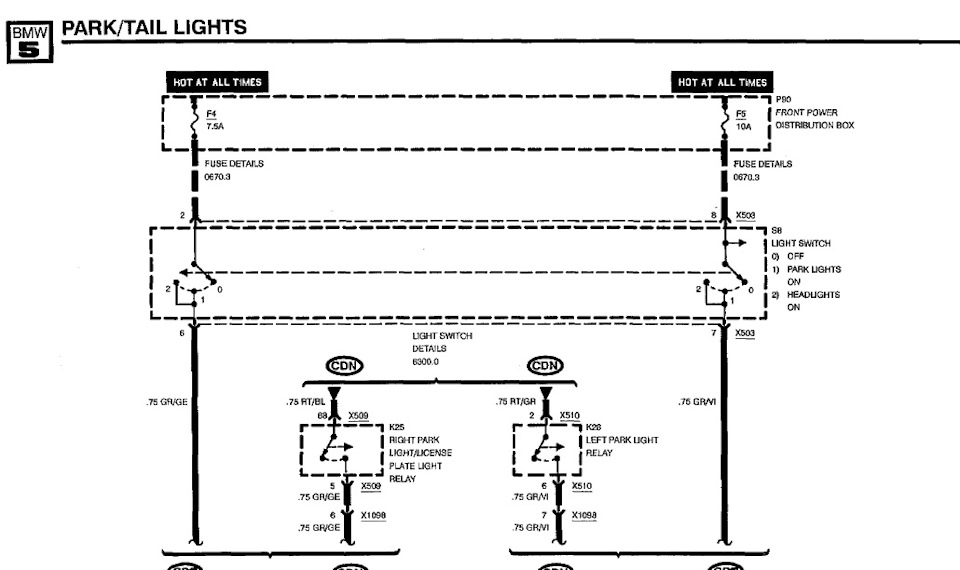

Для реалізації я використав дроти придатні до тумблера габаритнихвогнів\ближнього світла. Для початку подивившись схему, вирішив щобуде трохи гемору, але методом наукового тику з'ясував, що приподачі +12 на контакти 6 або 7 включається "половина" машини, тобтопотрібно подати +12 на обидва контакти для повноцінного освітлення.Далі був варіант вибору піна для живлення нашої схеми - це або 2пін(Fuse №4) або 8 пін(Fuse №5)
Я вибрав 2 пін. Запобіжника в 7, 5А цілком достатньо щоб просочитинашу схему максимум 35с. (читай далі) Далі нам потрібно взятиуправління "ввічливим підсвічуванням" з блоку сигналізації. У меневона управляється по "-".
***З мануалу до сигналки***
8.7 Дистанційне керування додатковими пристроями
(канал СН5/функція F15)
Система має додатковий вихід CH5 (сіро-чорний провід) длякерування
різними додатковими пристроями, що підключаються до системи.
8.7.1 Активізація каналу на 35 секунд при знятті системи з охорони(«ввічливе підсвічування»)
Для реалізації режиму «ввічливого підсвічування» на 35 секундзніміть систему

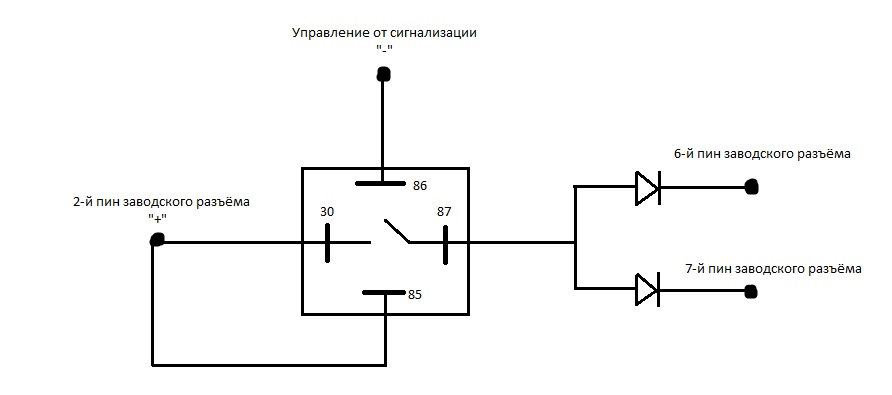

з охорони (функція F15 запрограмована). При цьому система зніметьсяз охорони і ввімкнеться підсвічування всередині салону. Привключенні запалення підсвічування автоматично вимкнеться, нечекаючи закінчення 35 секунд. Тепер нам знадобиться 4-контактнереле і колодка з проводами до нього. Також було б не погановикористовувати діоди, щоб не коротити 6 і 7 пін у колодці (що япоки не зробив…)

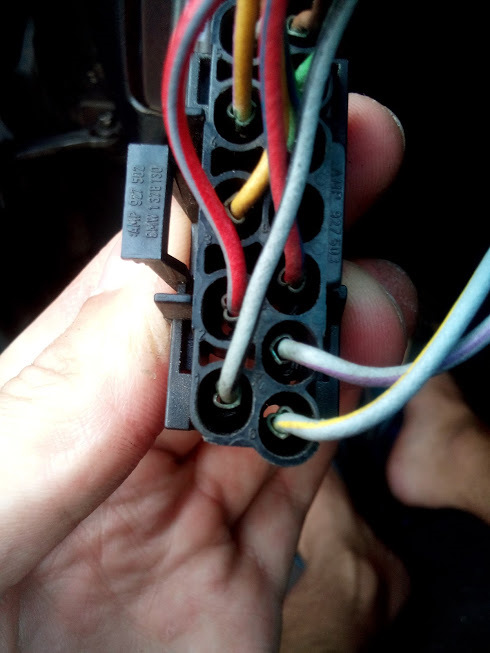

Проводи, що йдуть до заводського тумблера, різати не потрібно, просто акуратно зачищаємо їх і врізаємося паралельно ріднійпроводці.

Режим роботи.
Вогні загоряються при знятті авто з охорони і горять поки невиконається одна з умов:
- пройде 35с. Бездіяльності і вони згаснуть таймінгом;
— постановка на охорону раніше ніж пройде 35с.;
— включення запалювання.

Не забувайте — життя складається з дрібних дрібниць які радуютьнас щодня; )
Світу всім!
