Вивчивши схему штор по etk зрозумів що для їх повної установкипотрібно замовляти безліч додаткових запчастин і шукати оригінальнікарти під штори або, як мінімум, потрібні "батони" карт підсонцезахисні штори… Схема по etk:
У випадку якщо Вам таки вдалося знайти карти під штори то Вамсюди:megadriver.org> Тут детально описано про всі необхіднікомплектуючі та встановлення всього "під ключ"

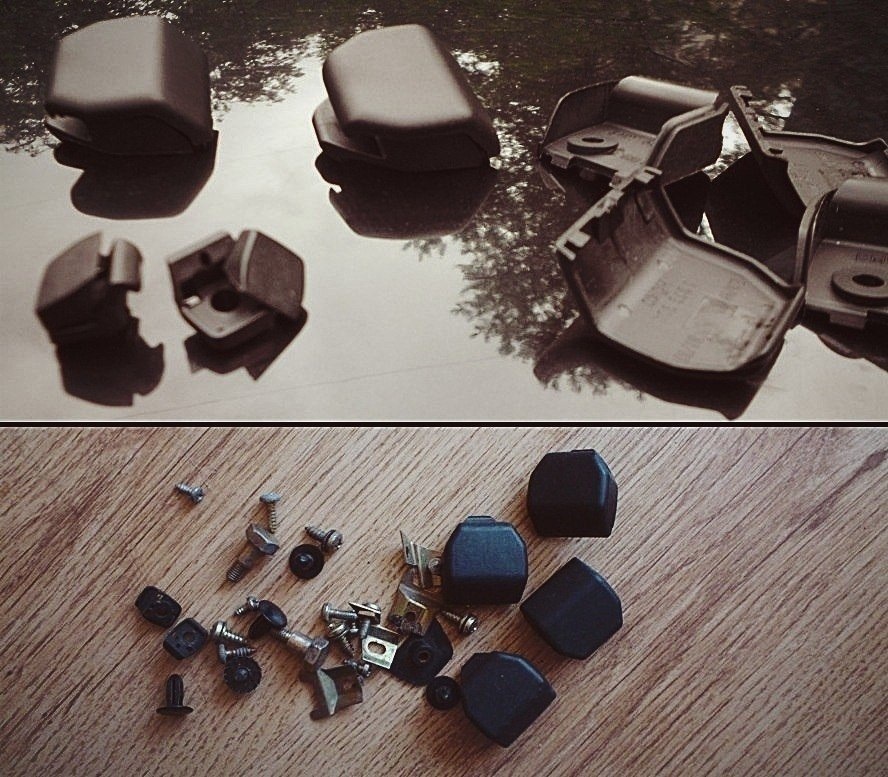

Як зрозуміло з назви посту ні " батони" ні окремо карти під шторимені знайти не вдалося! Не дивлячись на те що мене запевняли в томущо в стокові карти штори встановити неможливо, аргументуючи тим щовони ширші, більше і кріпляться інакше, я вирішив "впхнутиневпихуемое"!

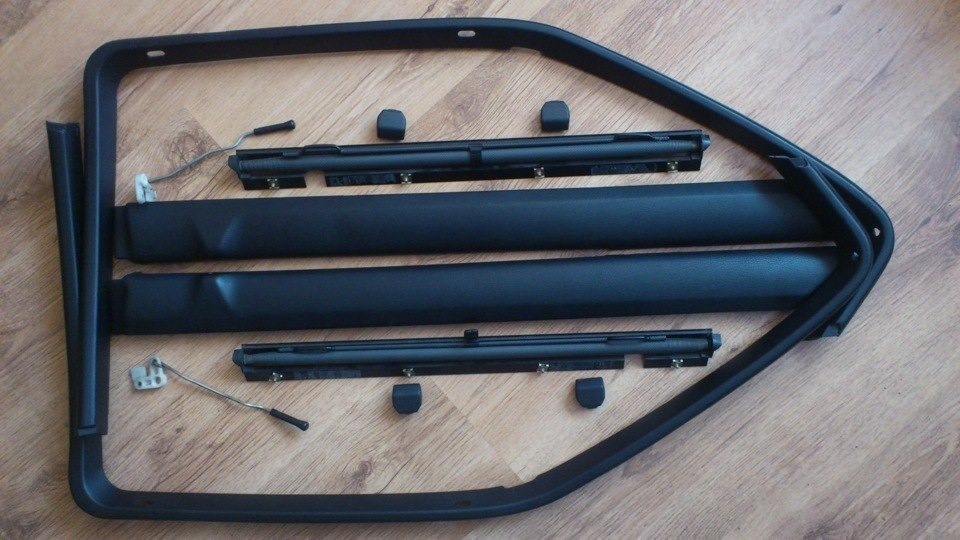

Виявилося, що штори спокійно вміщаються під картою (під її "батоном"), а основна відмінність у тому, що немає можливостівивести важіль сигнальної кнопки блокування замку (так званий "солдатик")
/>
Враховуючи що у мене в машині є центральний замок я вирішив що "солдатиком" можна пожертвувати і просто видалив його.
І так, з картами ми розібралися, все стає і підходить, залишилосявстановити штори!

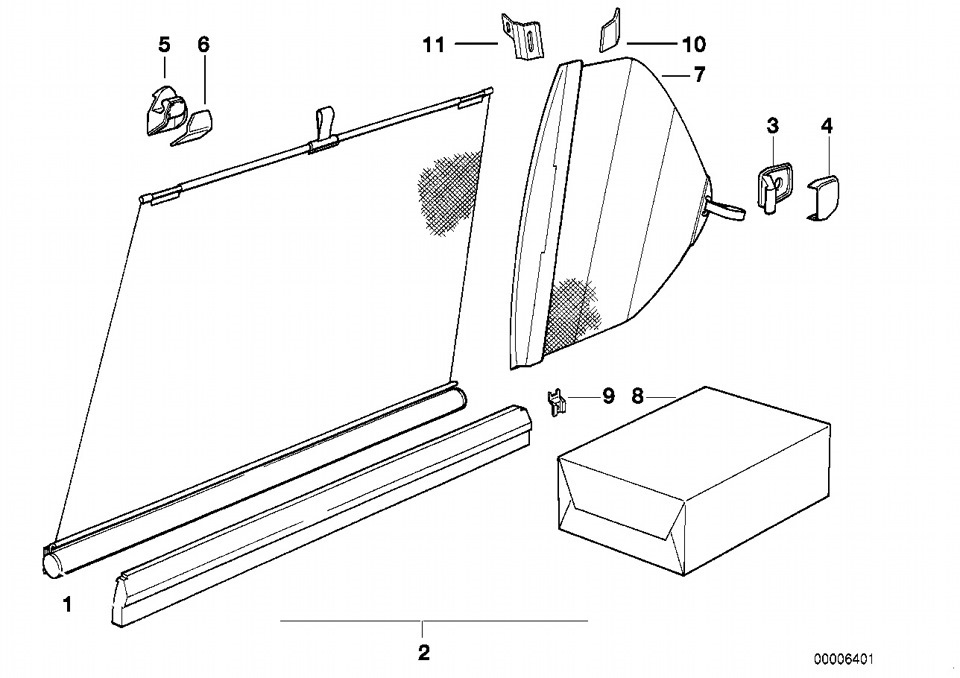

В ідеалі, для встановлення штор "під ключ", нам потрібен такийнабір:
Фото деталей взяті з просторів інтернету< Як знайти і купити цевсе не дуже просто, оцінивши ситуацію, стало ясно що "батони" намне потрібні, декоративні накладки дверей відрізняються лишенаявністю в них отворів, і їх можна зробити самостійно, а значитьзамовляти потрібно лише такі позиції (див. Схему по etk):
Фото деталей взяті з просторів інтернету
№5 Гачок (4 шт) SCHWARZ 51 16 1 973 901 — 1€ за шт.<
№6 Кришка (4 шт) SCHWARZ 51 16 1 973 905 — 5€ за шт.
№3 Гачок (2 шт) SCHWARZ 51 16 1 946 206 — 1€ за шт .
№4 Щиток (2 шт) SCHWARZ 51 16 1 964 319 - 1€ за шт.
№10 Щиток Л (1 шт) SCHWARZ 51 16 8 117 743 — 1, 25€ за шт.
№10 Щиток П (1 шт) SCHWARZ 51 16 8 117 744 - 1, 25€ за шт.
№11 Кутник Л (1 шт) 51 16 1 978 155 - 3, 75 € за шт.
№11 Куточок П (1 шт) 51 16 1 978 156 - 3, 75 € за шт.
(у дужках вказано рекомендовану кількість)

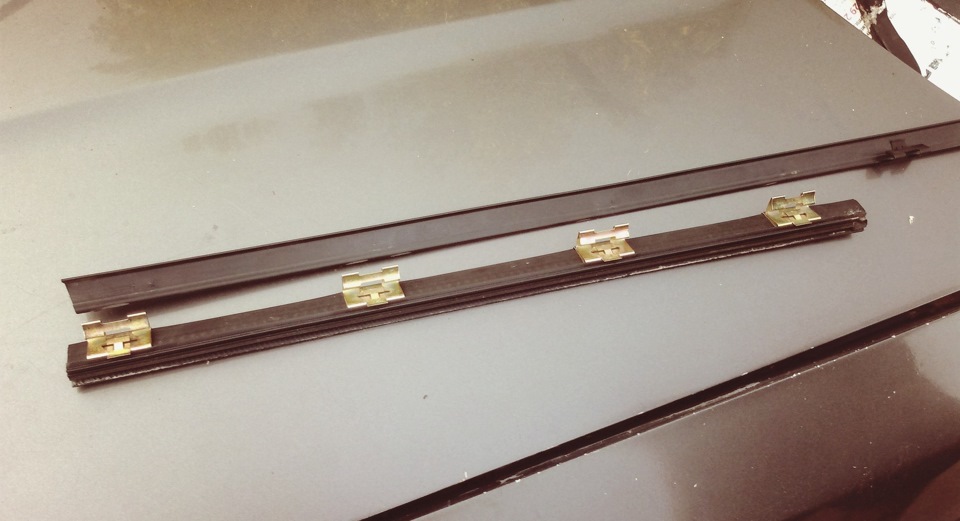

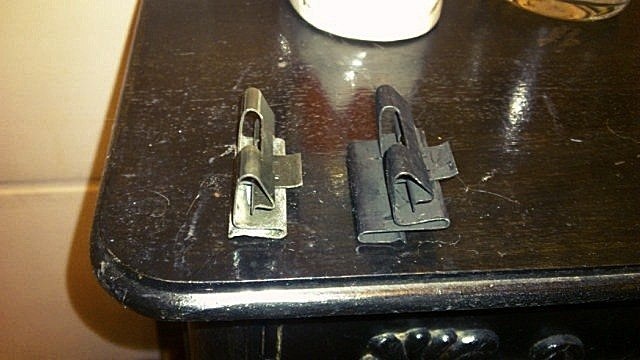

Також для складання дверей потрібно ще поміняти скоби внутрішньогоущільнювача скла. Якщо ставити старі скоби, то вони будуть щільноприлягати до шторки і просто не давати їй нормальнозгортатися/розвертатися. Різниця видно на фото (зліва скоба дляавтомобілів із сонцезахисними шторками)
Фото деталей взяті з просторів інтернету
Скоби для автомобілів із сонцезахисними шторками — 51 21 8 107 857- 2, 35 € за шт. Таких скоб потрібно 8 штук (по 4 на кожну сторону)Перед тим як приміряти штору, потрібно відрізати, на довжину штори, смужку по верхньому краю карти.
> Сама штора кріпиться до карти на спеціальні подіуми які єабсолютно у всіх картах (вказані червоними стрілками), шторкакріпиться за рівнем верхнього краю карти:
Як бачимо, підганяти особливо нічого, BMW епта! ) Встановленаштора не виходить за габарити карти і при встановленні карти надвері все залишається як і було ... Після примірки, креслення, свердління отворів у потрібних місцях, кріпляться всі гачкиштор:Wuala, штори на своїх місцях, відкриваються і фіксуються увідкритому положенні:
Залишається останній штрих — "батони" дверних карт!
Після підгонки та вирізки в них смужок під штори, вони булиперетягнуті шкірою та встановлені на свої місця на картах:
< /Установка задніх шторок (трикутників) ніяк не залежить відтого, які карти у вас будуть стояти! Як бачимо, на виході, основноювідмінністю установки штор у стокові карти є відсутність на батонісигнальної кнопки блокування замку ( "солдатика") та опуклості піднеї…
Оригінальні карти під сонцезахисні штори. Фото деталей взяті зпросторів інтернету
Усі ціни вказані станом на 2014 рік.
Всі комплектуючі замовляв через RICHIEE, а основнимінженером-механіком, як завжди, був мій друг і майстер з перетяжкисалонів BEREST (vk.com/berest77777), окреме вамспасибі! )
Не дивлячись на відсутність "солдатиків" результатом залишивсядуже задоволений!
Салон затемнений без тонування, за бажання можна опустити штори танасолоджуватися "акваріумом", у машині стало затишніше ігламурніше…)
Усім успіхів та вдалих доробок! )
")
")
"то вони щільно прилягатимуть до шторки і просто не давати їйнормально згортатися/розвертатися. Різниця видно на фото (зліваскоба для автомобілів із сонцезахисними шторками)
Фото деталей взяті з просторів інтернету
Скоби для автомобілів із сонцезахисними шторками — 51 21 8 107 857- 2, 35 € за шт. Таких скоб потрібно 8 штук (по 4 на кожну сторону)Перед тим як приміряти штору, потрібно відрізати, на довжину штори, смужку по верхньому краю карти.
> Сама штора кріпиться до карти на спеціальні подіуми які єабсолютно у всіх картах (вказані червоними стрілками), шторкакріпиться за рівнем верхнього краю карти:
Як бачимо, підганяти особливо нічого, BMW епта! ) Встановленаштора не виходить за габарити карти і при встановленні карти надвері все залишається як і було ... Після примірки, креслення, свердління отворів у потрібних місцях, кріпляться всі гачкиштор:Wuala, штори на своїх місцях, відкриваються і фіксуються увідкритому положенні:
Залишається останній штрих — "батони" дверних карт!
Після підгонки та вирізки в них смужок під штори, вони булиперетягнуті шкірою та встановлені на свої місця на картах:
< /Установка задніх шторок (трикутників) ніяк не залежить відтого, які карти у вас будуть стояти! Як бачимо, на виході, основноювідмінністю установки штор у стокові карти є відсутність на батонісигнальної кнопки блокування замку ( "солдатика") та опуклості піднеї…
Оригінальні карти під сонцезахисні штори. Фото деталей взяті зпросторів інтернету
Усі ціни вказані станом на 2014 рік.
Всі комплектуючі замовляв через RICHIEE, а основнимінженером-механіком, як завжди, був мій друг і майстер з перетяжкисалонів BEREST (vk.com/berest77777), окреме вамспасибі! )
Не дивлячись на відсутність "солдатиків" результатом залишивсядуже задоволений!
Салон затемнений без тонування, за бажання можна опустити штори танасолоджуватися "акваріумом", у машині стало затишніше ігламурніше…)
Усім успіхів та вдалих доробок! )
"то вони щільно прилягатимуть до шторки і просто не давати їйнормально згортатися/розвертатися. Різниця видно на фото (зліваскоба для автомобілів із сонцезахисними шторками)
Фото деталей взяті з просторів інтернету
Скоби для автомобілів із сонцезахисними шторками — 51 21 8 107 857- 2, 35 € за шт. Таких скоб потрібно 8 штук (по 4 на кожну сторону)Перед тим як приміряти штору, потрібно відрізати, на довжину штори, смужку по верхньому краю карти.
> Сама штора кріпиться до карти на спеціальні подіуми які єабсолютно у всіх картах (вказані червоними стрілками), шторкакріпиться за рівнем верхнього краю карти:
Як бачимо, підганяти особливо нічого, BMW епта! ) Встановленаштора не виходить за габарити карти і при встановленні карти надвері все залишається як і було ... Після примірки, креслення, свердління отворів у потрібних місцях, кріпляться всі гачкиштор:Wuala, штори на своїх місцях, відкриваються і фіксуються увідкритому положенні:
Залишається останній штрих — "батони" дверних карт!
Після підгонки та вирізки в них смужок під штори, вони булиперетягнуті шкірою та встановлені на свої місця на картах:
< /Установка задніх шторок (трикутників) ніяк не залежить відтого, які карти у вас будуть стояти! Як бачимо, на виході, основноювідмінністю установки штор у стокові карти є відсутність на батонісигнальної кнопки блокування замку ( "солдатика") та опуклості піднеї…
Оригінальні карти під сонцезахисні штори. Фото деталей взяті зпросторів інтернету
Усі ціни вказані станом на 2014 рік.
Всі комплектуючі замовляв через RICHIEE, а основнимінженером-механіком, як завжди, був мій друг і майстер з перетяжкисалонів BEREST (vk.com/berest77777), окреме вамспасибі! )
Не дивлячись на відсутність "солдатиків" результатом залишивсядуже задоволений!
Салон затемнений без тонування, за бажання можна опустити штори танасолоджуватися "акваріумом", у машині стало затишніше ігламурніше…)
Усім успіхів та вдалих доробок! )
"таких скоб потрібно 8 штук (по 4 на кожну сторону) Перед тим якприміряти штору, потрібно відрізати, на довжину штори, смужку поверхньому краю карти.
> Сама штора кріпиться до карти на спеціальні подіуми які єабсолютно у всіх картах (вказані червоними стрілками), шторкакріпиться за рівнем верхнього краю карти:
Як бачимо, підганяти особливо нічого, BMW епта! ) Встановленаштора не виходить за габарити карти і при встановленні карти надвері все залишається як і було ... Після примірки, креслення, свердління отворів у потрібних місцях, кріпляться всі гачкиштор:Wuala, штори на своїх місцях, відкриваються і фіксуються увідкритому положенні:
Залишається останній штрих — "батони" дверних карт!
Після підгонки та вирізки в них смужок під штори, вони булиперетягнуті шкірою та встановлені на свої місця на картах:
< /Установка задніх шторок (трикутників) ніяк не залежить відтого, які карти у вас будуть стояти! Як бачимо, на виході, основноювідмінністю установки штор у стокові карти є відсутність на батонісигнальної кнопки блокування замку ( "солдатика") та опуклості піднеї…
Оригінальні карти під сонцезахисні штори. Фото деталей взяті зпросторів інтернету
Усі ціни вказані станом на 2014 рік.
Всі комплектуючі замовляв через RICHIEE, а основнимінженером-механіком, як завжди, був мій друг і майстер з перетяжкисалонів BEREST (vk.com/berest77777), окреме вамспасибі! )
Не дивлячись на відсутність "солдатиків" результатом залишивсядуже задоволений!
Салон затемнений без тонування, за бажання можна опустити штори танасолоджуватися "акваріумом", у машині стало затишніше ігламурніше…)
Усім успіхів та вдалих доробок! )
"таких скоб потрібно 8 штук (по 4 на кожну сторону) Перед тим якприміряти штору, потрібно відрізати, на довжину штори, смужку поверхньому краю карти.
> Сама штора кріпиться до карти на спеціальні подіуми які єабсолютно у всіх картах (вказані червоними стрілками), шторкакріпиться за рівнем верхнього краю карти:
Як бачимо, підганяти особливо нічого, BMW епта! ) Встановленаштора не виходить за габарити карти і при встановленні карти надвері все залишається як і було ... Після примірки, креслення, свердління отворів у потрібних місцях, кріпляться всі гачкиштор:Wuala, штори на своїх місцях, відкриваються і фіксуються увідкритому положенні:
Залишається останній штрих — "батони" дверних карт!
Після підгонки та вирізки в них смужок під штори, вони булиперетягнуті шкірою та встановлені на свої місця на картах:
< /Установка задніх шторок (трикутників) ніяк не залежить відтого, які карти у вас будуть стояти! Як бачимо, на виході, основноювідмінністю установки штор у стокові карти є відсутність на батонісигнальної кнопки блокування замку ( "солдатика") та опуклості піднеї…
Оригінальні карти під сонцезахисні штори. Фото деталей взяті зпросторів інтернету
Усі ціни вказані станом на 2014 рік.
Всі комплектуючі замовляв через RICHIEE, а основнимінженером-механіком, як завжди, був мій друг і майстер з перетяжкисалонів BEREST (vk.com/berest77777), окреме вамспасибі! )
Не дивлячись на відсутність "солдатиків" результатом залишивсядуже задоволений!
Салон затемнений без тонування, за бажання можна опустити штори танасолоджуватися "акваріумом", у машині стало затишніше ігламурніше…)
Усім успіхів та вдалих доробок! )
"
Wuala, штори на своїх місцях, відкриваються і фіксуються увідкритому положенні:
Залишається останній штрих "батони" дверних карт!
Після підгонки та вирізки в них смужок під штори, вони булиперетягнуті шкірою та встановлені на свої місця на картах:
> Установка задніх шторок (трикутників) ніяк не залежить відтого, які карти у вас будуть стояти! ") та опуклості під неї…
Оригінальні карти під сонцезахисні штори. Фото деталей взяті зпросторів інтернету
Усі ціни вказані станом на 2014 рік.
Всі комплектуючі замовляв через RICHIEE, а основнимінженером-механіком, як завжди, був мій друг і майстер з перетяжкисалонів BEREST (vk.com/berest77777), окреме вамспасибі! )
Не дивлячись на відсутність "солдатиків" результатом залишивсядуже задоволений!
Салон затемнений без тонування, за бажання можна опустити штори танасолоджуватися "акваріумом", у машині стало затишніше ігламурніше…)
Усім успіхів та вдалих доробок! )
"
Wuala, штори на своїх місцях, відкриваються і фіксуються увідкритому положенні:
Залишається останній штрих "батони" дверних карт!
Після підгонки та вирізки в них смужок під штори, вони булиперетягнуті шкірою та встановлені на свої місця на картах:
> Установка задніх шторок (трикутників) ніяк не залежить відтого, які карти у вас будуть стояти! ") та опуклості під неї…
Оригінальні карти під сонцезахисні штори. Фото деталей взяті зпросторів інтернету
Усі ціни вказані станом на 2014 рік.
Всі комплектуючі замовляв через RICHIEE, а основнимінженером-механіком, як завжди, був мій друг і майстер з перетяжкисалонів BEREST (vk.com/berest77777), окреме вамспасибі! )
Не дивлячись на відсутність "солдатиків" результатом залишивсядуже задоволений!
Салон затемнений без тонування, за бажання можна опустити штори танасолоджуватися "акваріумом", у машині стало затишніше ігламурніше…)
Усім успіхів та вдалих доробок! )
"в машині стало затишніше і гламурніше…)
Усім успіхів та вдалих доробок! )
"в машині стало затишніше і гламурніше…)
Усім успіхів та вдалих доробок! )
