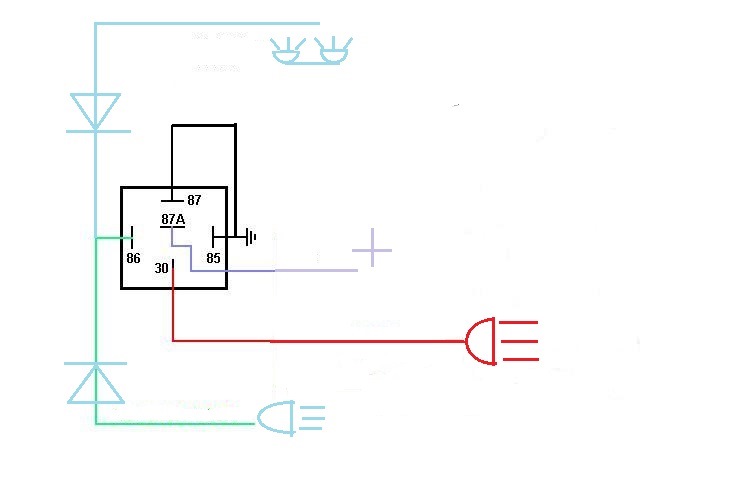

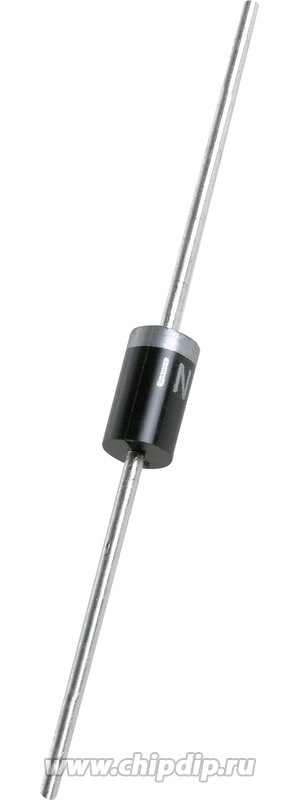

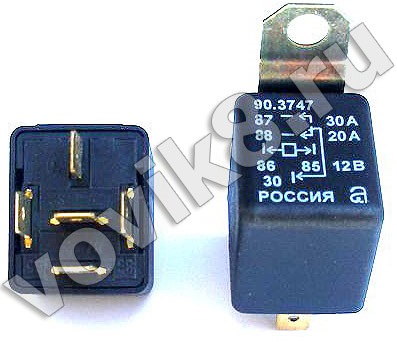

Вирішив зробити денні ходові вогні була релюшка, затискачі і купивдва діоди. Схема проста 30 контакт — мінусовий провід з лівої фаридалекого світла
87а контакт — плюс від замку запалювання
87 контакт-мінус
85 контакт — мінус
86 контакт — через діоди плюс від габаритів і далекого світла.
Схема працює наступним чином, коли я включаю запалювання на контакт87а приходить плюс, а так як він нормально замкнутий з 30контактом, яка йде на мінусовий контакт лампочки, то спалахуютьфари далекого світла. В підлогу напруження. При включенні габаритівабо далекого світла подається плюс на 86 контакт, спрацьовує реле і30 контакт замикається з 87 контактом, при цьому дхо вимикається ідальнє світло працює нормально. Якщо кому незрозуміло запитуйте! >
Коментарі10
Я скажу таку річ… Той мінус до якого з'єднується провід живлення від маси загальної треба відрізати, а то буде пожежа, як у мене.
Роблю все за твоєю схемою і коли я беру плюс для 87а(88) контакту то цей провід аж плавиться і нічим не працює, далекий не спалахує. Пробував на вазовському реле і на старлайнівському, не виходить
просто і надійно! роблю так само. тільки підкажи мінус від лівої фари далекого а плюс? плюс загальний якийсь на далекий?
За такого підключення не вилізе жодних наслідків?
У мене все працює без жодних наслідків.
ось тепер все зрозуміло, дякую, тепер буде чим зайнятися на вихідних
а як у підлогу напруження працюють? Реле 5 ніжках не вміє так робити?
Існує послідовне підключення та паралельне, тобто в підлогу розжарення - це послідовно і звичайне світло паралельно,
так якщо як ти описав підключити то буде в підлогу розжарення?і що за діоди, марка?я так зрозумів щоб харчування не пішло назад в систему?якщо не важко намалюйте схему.
Та свічення буде в підлогу розжарення так як підключено послідовно. Діоди потрібні Щоб при подачі живлення з габаритів не було харчування на далекий і навпаки.
