Підсвічування ніг та дверей BMW e9* + амбіент

Привітую, нарешті дістався БЖ.
Одразу до справи :)
Захотілося додати підсвічування ніг і дверей. Прочитавши, що пишутьв інтернеті, варіантів було кілька:
1 — купити рідні плафони і все зробити на них.
У рідному мало місця на мою задумку.
2- купити плафони для F30/F10 бувають комбіновані На відкриттясвітять білим, жовтим і будь-яким іншим кольором в залежності відтого, яка лампочка стоїть у плафоні, а при включеному підсвічуванніприладів і закритих дверях світять тьмяним, червоним світлом Таксамо, як і плафон стелі висвітлює ручку КПП.
Такі плафони я знайшов тільки на eBay, за 4 шт треба було бзаплатити 120 дол.

3 — поставити будь-який плафон, тому що все одно розрізати пластикі обшивку дверей.
У пластиці над ногами водія є місце під плафон від е90, в ногахпасажира його немає. .Е. Різати можна де завгодно.
Знайшов плафони від Е46, ті які служать для освітлення ніг.
На них і зупинився

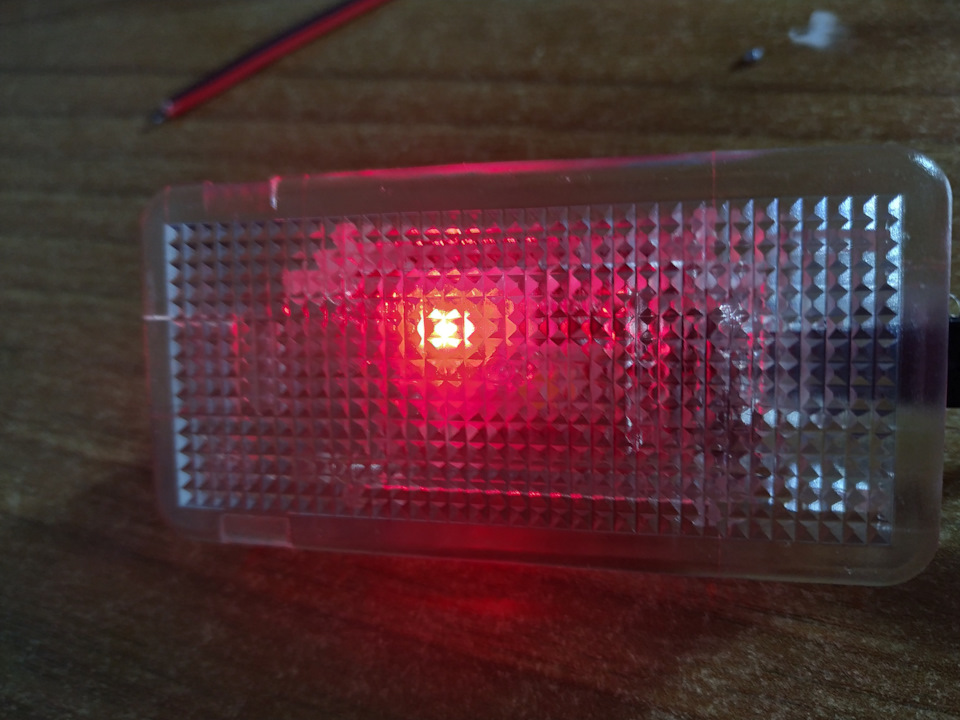

Червоний 1 LED

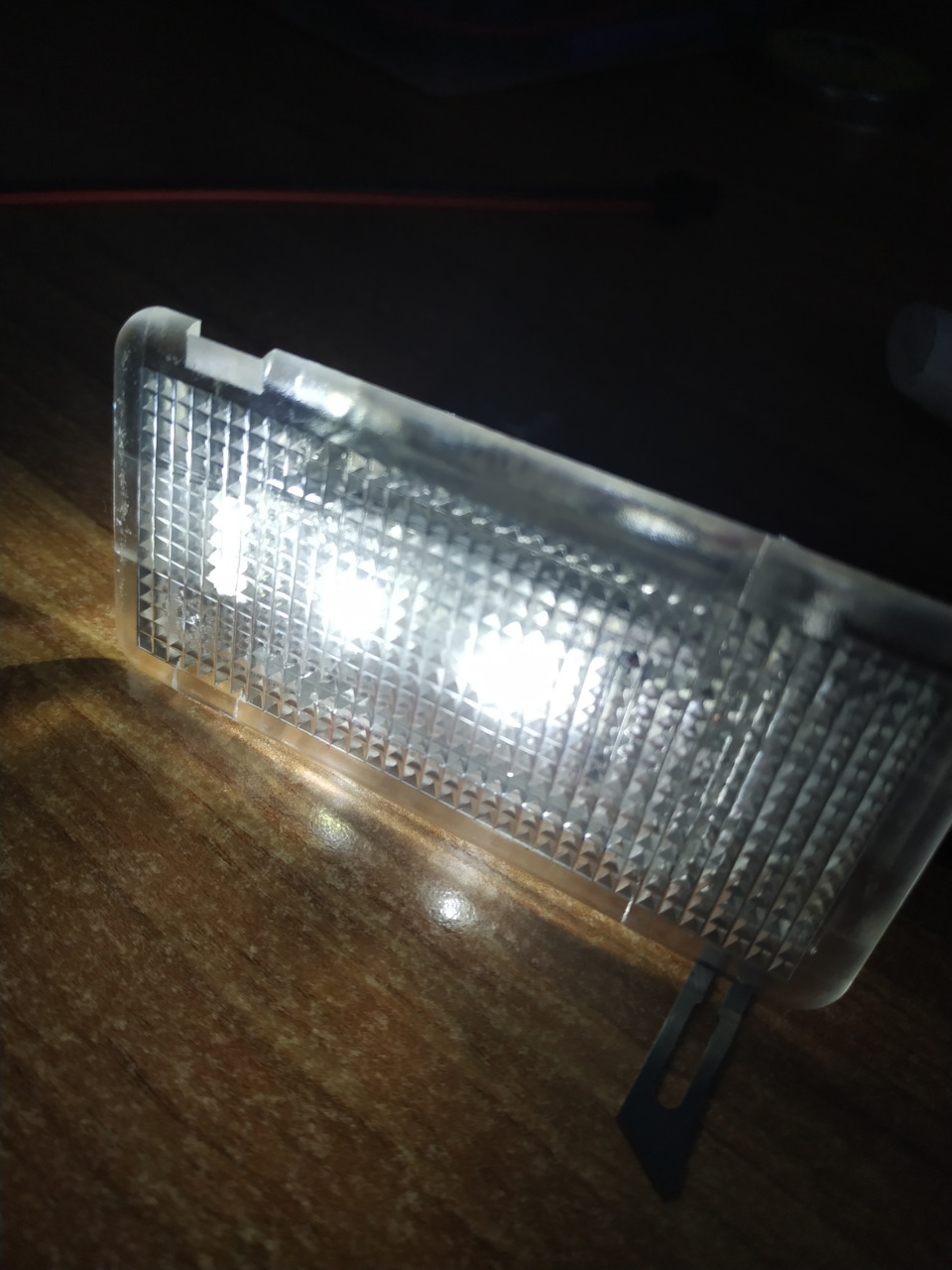

Білий 3 LED
Провід узяв звичайні, перетином 0.35
Світлодіодна стрічка:LED 3528 червона та біла
Найважче було знайти піни.
Потрібно 4 шт мами, 4 тата в роз'єм між центральною стійкою ідверима. Підвернулась у поле зору.

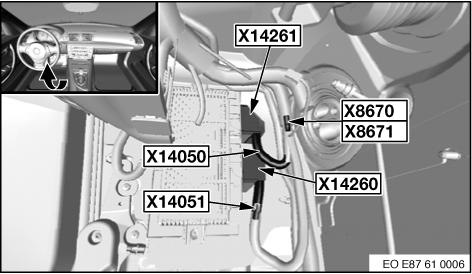

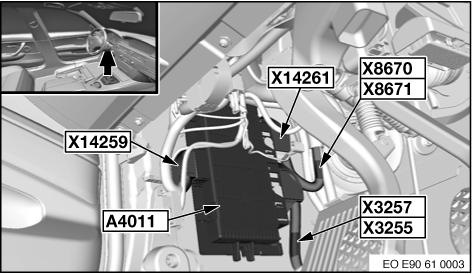

Для підключення нам потрібно дістатися до модуля FRM (у менеFRMII).

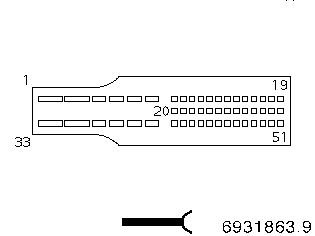

Знаходиться він відразу за ручкою відкриття капота (у європейців).У англійців і японців праворуч, по ідеї ручка відкриття капота тежправоруч. Роз'єм нас цікавить пін 35 - це у буде +12В. Якщо хтосьхоче, можна в провід врізати на 5А, але це для тих, хто будеставити звичайні лампочки по 5W. У випадку зі світлодіодами — небачу сенсу.
цей пін 35 ширший за звичайні піни вдвічі

Відразу обмовлюся, простіше шукати піни з розбитої машини…тоді увас буде весь набір пінів звичайних квадратних та прямокутних (силових). У моєму випадку знайти окремо було тяжко. Я простовирізав маму і тата із задніх дверей.
"мінус" я брав у кожних дверях з "мінусу" кнопки склопідйомника.Над ногами… та будь-де можна взяти під будь-яким болтом чи гайкою.Кому як зручно. Схематично це виглядає так У двері простягав черезроз'єми. + пін 27 у кожних дверях. Але можна в будь-якійпорожній.27пін це заводський пін. Теоретично якщо хтось тудилазитиме колись, то за схемою побачить що це за пін
Хоча… сумніваюся :))

червоний це наш +12В

У панелях над ногами передніх пасажирів вирізаємо отвори.

Як то так вийшло. У другій панелі — аналогічно.
У дверях
Над ногами водія є навіть поглиблення, а у дверях поглиблення таперфорація для вирізки та посадки рідного плафона від е90.Плафонтам такий самий як і у підсвічуванні багажника.
Плафон від е46 ширше на 2 мм. Але жодної проблеми це не створило.До самих плафонів все підключено на рідних роз'ємах від цих самихплафонів. Підсвічування АМБІЄНТ підключив до підсвічуванняприкурювача. Відповідно яскравість регулюється разом із загальноюяскравістю приладів. — 4дол
Роз'єм безкоштовно (у моєму випадку)
зазвичай ціна коливається від 10-30 дол за пару з мами та тата.

Якщо кому потрібні додаткові фотографії або інформація -звертайтеся. Радий підказати

Відео:
