Встановлення та підключення дзеркала з автозатемненням.

Всім доброго часу доби. Дісталася мені машина з звичайнісінькимдзеркалом заднього виду і як виявилося, воно ще було і не зовсімціле, одного вусика затискного які обжимають кулю кронштейна, небуло. Зрозумів що звичайне зустріти важко, а з автозатемненням купаі ціна не перевищує 10 $. Купив і просто його встановив на авто, борідне з-за тряски іноді опускалося. Тут, постало питання, а як жейого підключити? Начебто як інструкцій в інтернеті багато різних.Алемені вони до кінця зрозумілими не були, не уважно читав або осьтакий я, нетямущий - не відомо.Єдине, що знав це те що підключатийого потрібно до плафону, він же комутаційний центр, він же модульFZD.
загалом, натрапив я на статтю з підключення на просторах польськогоінтернету і вирішив написати від себе тут, тому що закинути простов гугл перекладач, самі знаєте що з цього буде:)
Одразу обмовлюся, що комплект проведення рідної (арт. Номер61120434330), я не купував. За місцем не знайшов, а чекати звідките й платити за нього 35-40 дол. 0.35мм до них припаяв звичайніконектори, піни, клеми, їх по-різному всі називають

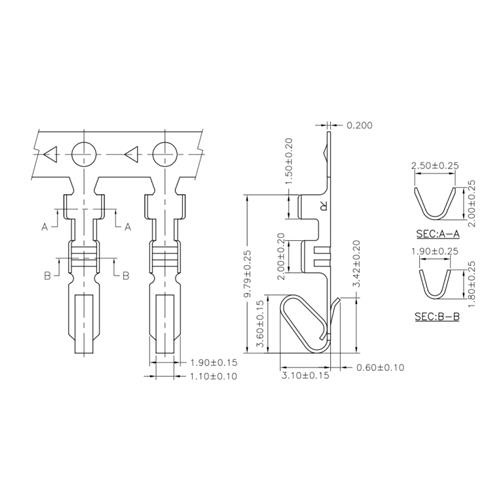

загалом такі
Пін мама

. Нам знадобиться 10 шт. Каталожний номер піна 53857 в магазині, декупував я. Номер може відрізнятись. Після, одягнув на це все, термоусадку. Власне, по підготовці, це все. Переміщуємося в машину, і можна підключати Спочатку, потрібно розкрити на дві половиникожух кронштейна дзеркала, він а кожух датчиків світла, дощу.просто тонкою плоскою викруткою; далі, знімаємо наш FZD ( плафон)інструкцій по знімання в інтернеті повно, не повторюватимусь.
в дзеркалі, все зрозуміло є тільки один роз'єм.

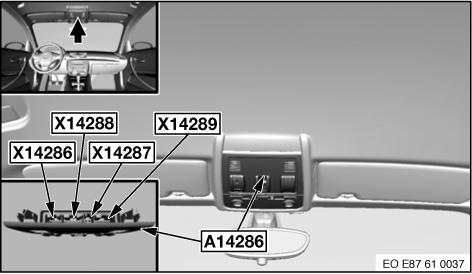

а ось у плафоні, їх кілька . Нас цікавить роз'єм X14288

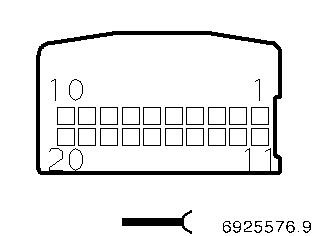

Схема роз'єму, але на ньому теж написані піни. Роз'єм потрібновитягнути з чорного пластикового кожуха і не забуваємо, як він буву ньому розміщений. Я перед витягуванням самого роз'єму з кожухабілим маркером помітив усе це. . Виймаємо білий роз'єм із чорногокожуха вправо. 20 пін знизу, ліворуч роз'єму, виходить.
далі роз'єм дзеркала на ньому теж є всі позначення.

роз'єм дзеркала

Попередньо простягнувши дроти через гофру, що йде з обшивкистелі до дзеркала можна з'єднувати всі дроти.За такою схемою:
Дзеркало --> X14288

СІН nr1 --> СІН nr14
— СІН nr3 --> СІН nr20
— СІН nr4 --> СІН nr15
— СІН nr5 --> ПІН nr16
і 10 пін, що виходить із дзеркала я скрутив до землі всього цьогомодуля. Це єдиний провід, який вийшов на скручуванні. За заземленняFZD відповідає роз'єм X14287
Я Примотав провід від 10 піна до заземлюючого дроту, тому що пінадо цього роз'єму у мене не було. Тримається, і збираємо узворотному порядку.
У мене ( 2007 ) і в друга на рестайлі все запрацювало безкодувань.
Включаю запалювання дзеркало притемнюється, при включенні задньоїрастемняется.
Якщо що не зрозуміло, питайте. :) буду радий підказати.

Важливо!
Перед відключенням всіх пінів, роз'ємів і так далі краще скинутимінус з АКБ.
Пам'ятайте, все що ви робите, ви робите на своювідповідальність.
