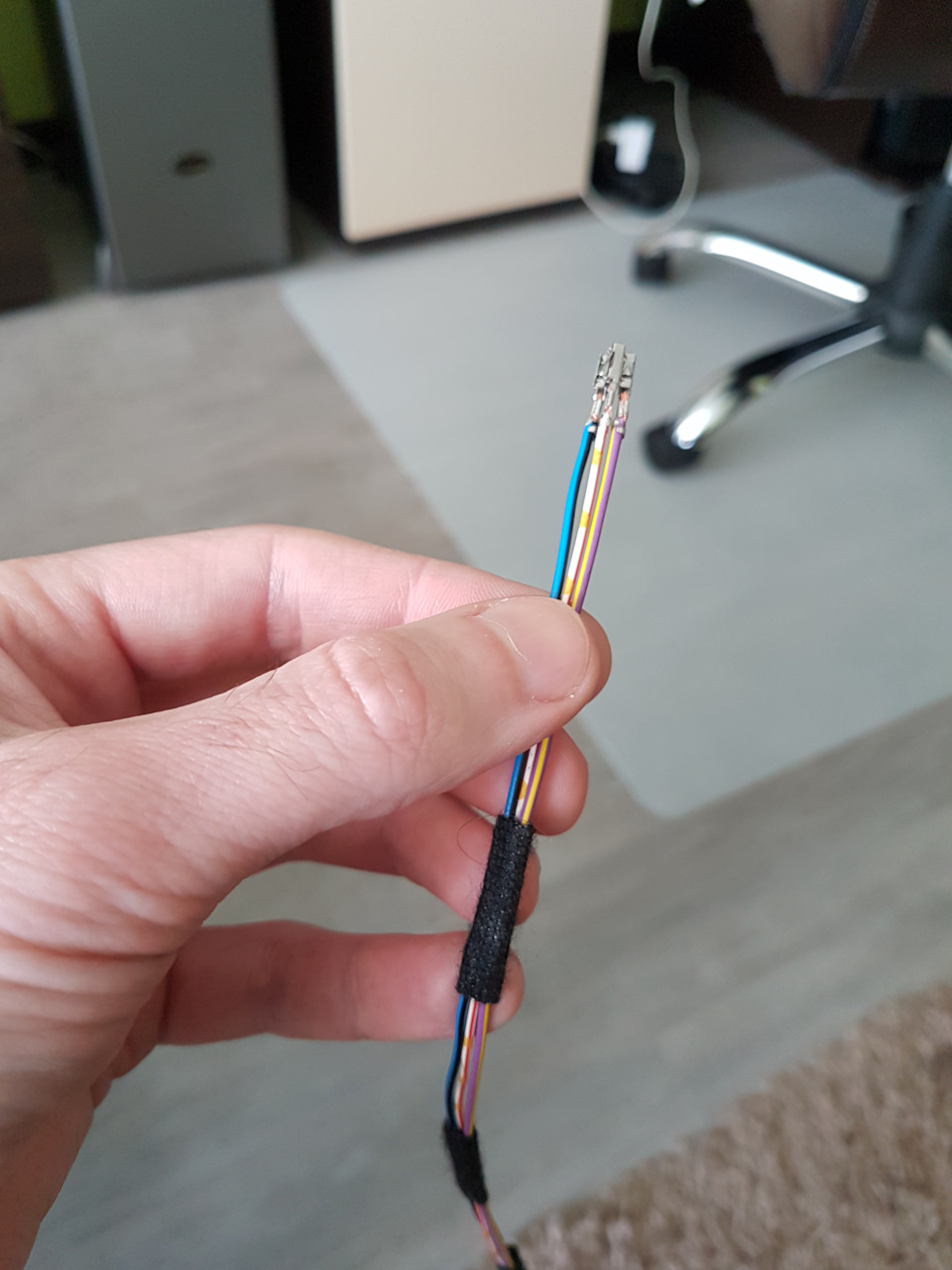

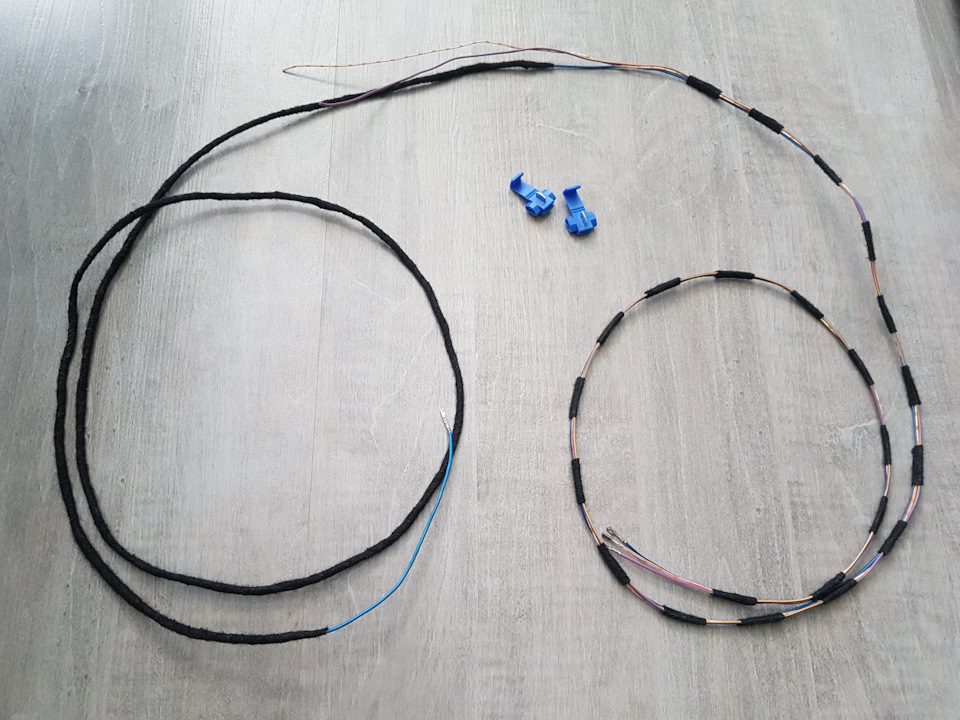

Проводку я виготовив вдома сидячи на килимку і слухаючи музику —просто ідеальна атмосфера))) За фактом вона виявилася дещо довшою, але я не став її різати, а просто зібрав зайве і хомутом пристібнувдо основного джгута проводів. Вона вже закінчується) Для врізки впроводку купив гільйотини.Класна штука, сильно не ушкоджує кабель, але злегка важкувато одному тримати все це на готові і обтискати)

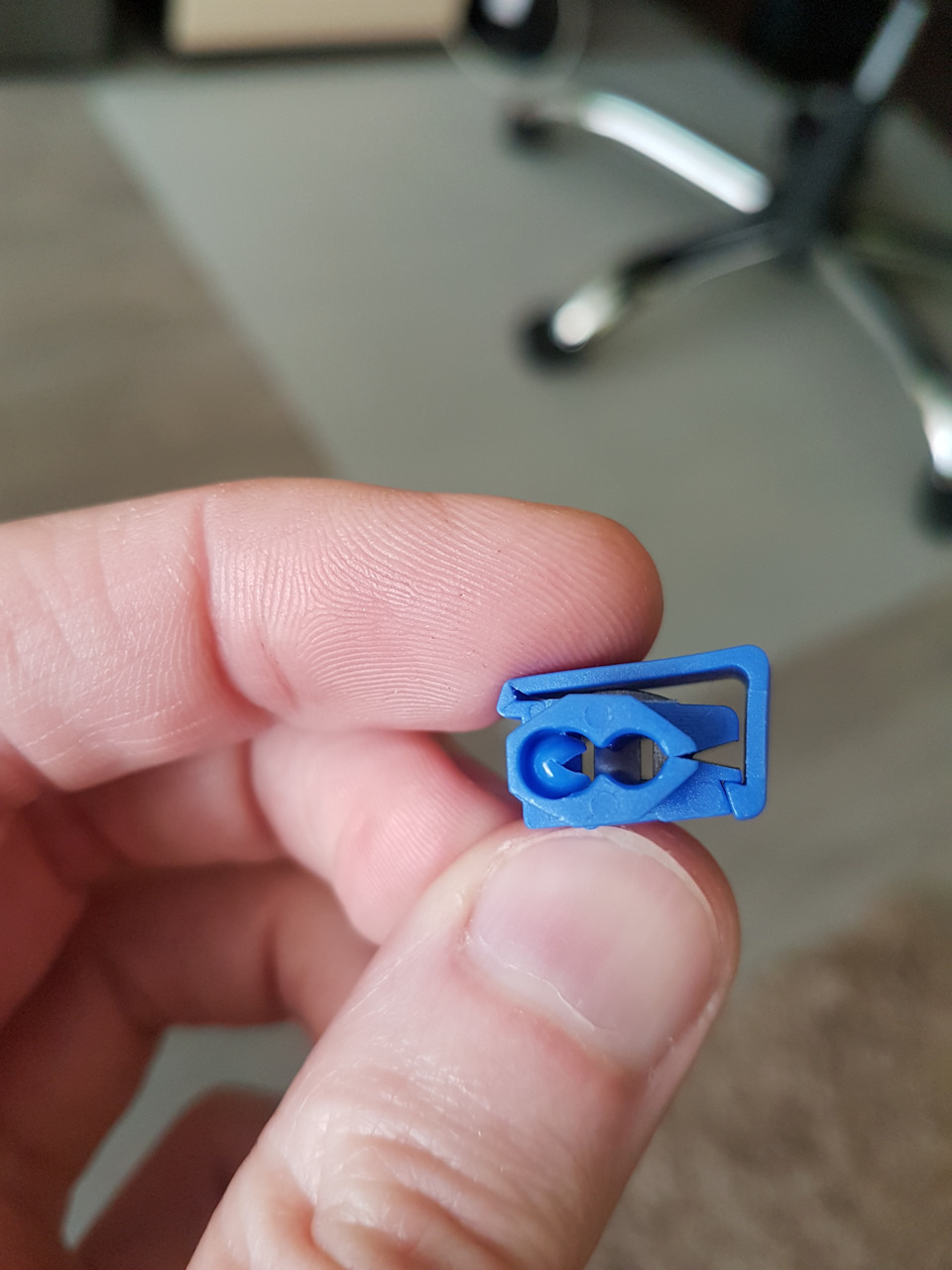

Одну зафіксував, щоб подивитися як вона працює.

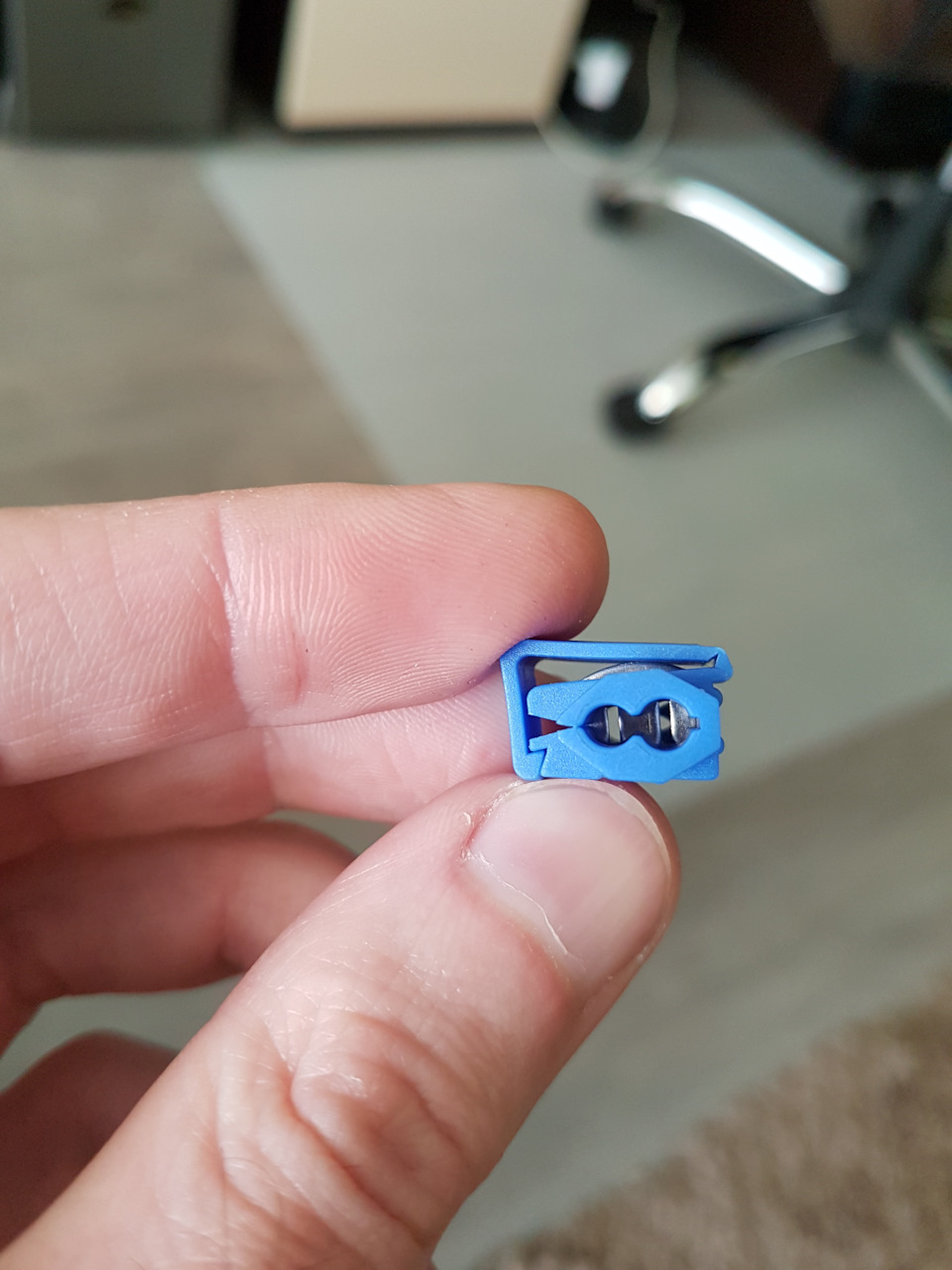

Зворотний бік.
Погнали по установці:
Скидаємо мінусову клему з АКБ! Інакше доведеться підчищатикомп'ютером помилку подушки. У результаті розібрався. Робив плоскоювикруткою, треба підібрати її ширину, тиснув на пружину викруткою вгоризонтальному положенні. Подушка знята. Спочатку зняв П-подібнірамки з фішок, потім відстебнув фішки, просто піддягаючи плоскоювикруткою. Зірочкою Т30 зі зворотного боку керма. Підійде біта знабору, хоча спочатку вона видалася короткою. Але вона дістає, всеок.
Відкручуємо
Подрульовий перемикач з кнопкою БК:
…

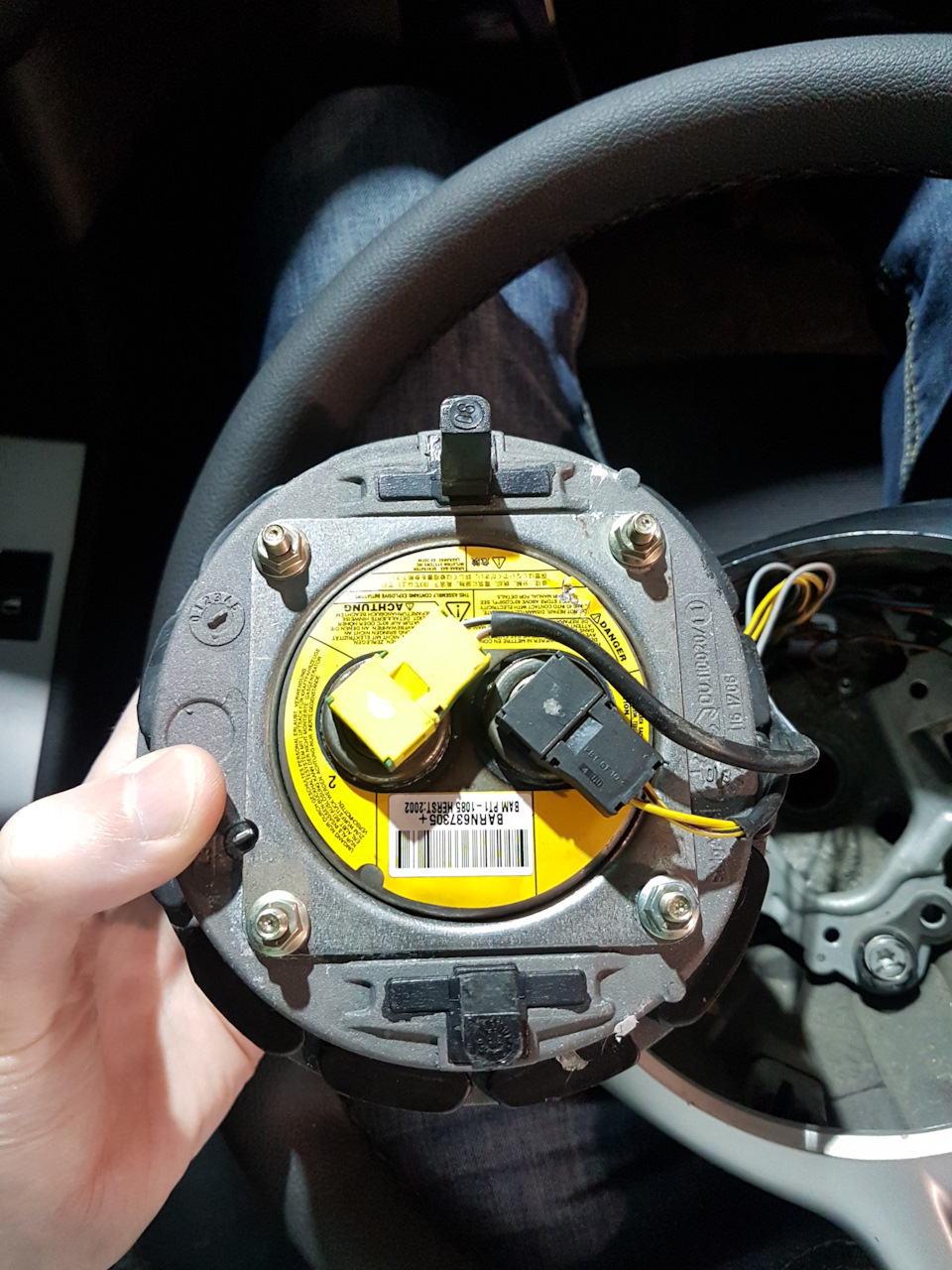

Подушка стандарт керма в руках:
…
Головкою на 16 відкручуємо кермо:
…
p>
Знімаємо кермо похитуючи його вліво вправо:
…
Відкручуємо саморіз і виймаємо розпірну втулку:
…
Продавлюємо штифт по центру втулки і починаємо ворушити кожухикермової колонки, щоб кліпси трохи вилізли з пазів і їх можна булоподдеть.
…
Пробував натискати і ближче до панелі та ближче до керма, тутшляхом проб має вийти. Ось такі засувки там (фото робив прискладанні):Отримуємо таку картину:
p>
Відкручуємо підрульові перемикачі:
…
Зліва виймаємо білу фішку, праворуч чорну:
…
Знизу відключаємо зелений роз'єм, в який треба додати заготовленупроводку:Знімаємо декор навколо блоку світла, відкручуємо блок, виймаємо, відключаємо (натискаємо на клавішу, опускаємо скобу іроз'єм виходить), міняю панель блоку на світла на ту, що зпередніми туманками для дооснащення. Підключаємо проводи в такомупорядку - 8 пін ( синій з чорною смугою), 9 пін (білий з червоноюсмугою та жовтими смужками), 10 пін (фіолетовий з жовтою смугою).Підключаємо зелений роз'єм на місце у вертикальному положеннідоданими проводами на нас. Відкидаємо замки і укладаємо проводкувздовж штатної. Можна додати пару хомутів. Врізаємось гільйотинами.Тут було незручно самому. Товста коса постійно намагається піти підпанель, я тягну її назад, тримаючи потрібні дроти і гільйотину) Алевпорався). Видно куди йде провід у тканинній ізоленті. Під капотомвідкручуємо кришку ЕБУ та зустрічаємо наш провід. Як не дивно, алевзагалі все легко робиться в цьому місці. …
Виймаємо чорну фішку, дивимося на бік на якій будуть піни з 21 по30 і знаходимо наш 27 пін. Він має бути вільний. Ось і все) Все маєпрацювати. Магнітола в мене поки що не управляється з керма, т.К.вона не рідна. Подивившись цінники на адаптери, я злегка прифіг -ціна 55 $. Збірка проходить у зворотній послідовності) Фото з новимкермом додам в коментарі, т.К. Я використав ліміт по фото)
Накинувши клему на акб, включав запалення сидячи на пасажирськомусидінні)))
<
Руль кайфовий, свіжоперешитий, за рахунок цього товстіший.Сподіваюся скоро випробуваю його)
Руль - 3200 грн (120 $)
Перемикач з кнопкою БК - 600 грн (23 $)
Проведення — частка від 50$ відданих за всю проводку змашини.
Любіть свої авто!
…
Знімаємо декор навколо блоку світла, відкручуємо блок, виймаємо, відключаємо (натискаємо на клавішу, опускаємо скобу та роз'ємвиходить), міняю панель блоку на світла на ту, що з переднімитуманками для дооснащення. Підключаємо дроти в такому порядку — 8пін (синій з чорною смугою), 9 пін (білий з червоною) смугою тажовтими смужками), 10 пін (фіолетовий з жовтою смугою). Підключаємозелений роз'єм на місце у вертикальному положенні доданимипроводами на нас.
>
…
Відкидаємо замки і укладаємо проводку вздовж штатної. Можна додатипару хомутів. Врізаємось гільйотинами. Тут було незручно самому.Товста коса постійно намагається піти під панель, я тягну її назад, тримаючи потрібні дроти і гільйотину) Але впорався). Видно куди йдепровід у тканинній ізоленті. Під капотом відкручуємо кришку ЕБУ тазустрічаємо наш провід. Як не дивно, але взагалі все легко робитьсяв цьому місці. …
Виймаємо чорну фішку, дивимося на бік на якій будуть піни з 21 по30 і знаходимо наш 27 пін. Він має бути вільний. Ось і все) Все маєпрацювати. Магнітола в мене поки що не управляється з керма, т.К.вона не рідна. Подивившись цінники на адаптери, я злегка прифіг -ціна 55 $. Збірка проходить у зворотній послідовності) Фото з новимкермом додам в коментарі, т.К. Я використав ліміт по фото)
Накинувши клему на акб, включав запалення сидячи на пасажирськомусидінні)))
<
Руль кайфовий, свіжоперешитий, за рахунок цього товстіший.Сподіваюся скоро випробуваю його)
Руль - 3200 грн (120 $)
Перемикач з кнопкою БК - 600 грн (23 $)
Проведення — частка від 50$ відданих за всю проводку змашини.
Любіть свої авто!
…
Знімаємо декор навколо блоку світла, відкручуємо блок, виймаємо, відключаємо (натискаємо на клавішу, опускаємо скобу та роз'ємвиходить), міняю панель блоку на світла на ту, що з переднімитуманками для дооснащення. Підключаємо дроти в такому порядку — 8пін (синій з чорною смугою), 9 пін (білий з червоною) смугою тажовтими смужками), 10 пін (фіолетовий з жовтою смугою). Підключаємозелений роз'єм на місце у вертикальному положенні доданимипроводами на нас.
>
…
Відкидаємо замки і укладаємо проводку вздовж штатної. Можна додатипару хомутів. Врізаємось гільйотинами. Тут було незручно самому.Товста коса постійно намагається піти під панель, я тягну її назад, тримаючи потрібні дроти і гільйотину) Але впорався). Видно куди йдепровід у тканинній ізоленті. Під капотом відкручуємо кришку ЕБУ тазустрічаємо наш провід. Як не дивно, але взагалі все легко робитьсяв цьому місці. …
Виймаємо чорну фішку, дивимося на бік на якій будуть піни з 21 по30 і знаходимо наш 27 пін. Він має бути вільний. Ось і все) Все маєпрацювати. Магнітола в мене поки що не управляється з керма, т.К.вона не рідна. Подивившись цінники на адаптери, я злегка прифіг -ціна 55 $. Збірка проходить у зворотній послідовності) Фото з новимкермом додам в коментарі, т.К. Я використав ліміт по фото)
Накинувши клему на акб, включав запалення сидячи на пасажирськомусидінні)))
<
Руль кайфовий, свіжоперешитий, за рахунок цього товстіший.Сподіваюся скоро випробуваю його)
Руль - 3200 грн (120 $)
Перемикач з кнопкою БК - 600 грн (23 $)
Проведення — частка від 50$ відданих за всю проводку змашини.
Любіть свої авто!
Можна додати пару хомутів. Врізаємось гільйотинами. Тут булонезручно самому. Товста коса постійно намагається піти під панель, я тягну її назад, тримаючи потрібні дроти і гільйотину) Алевпорався). Видно куди йде провід у тканинній ізоленті. Під капотомвідкручуємо кришку ЕБУ та зустрічаємо наш провід. Як не дивно, алевзагалі все легко робиться в цьому місці. …
Виймаємо чорну фішку, дивимося на бік на якій будуть піни з 21 по30 і знаходимо наш 27 пін. Він має бути вільний. Ось і все) Все маєпрацювати. Магнітола в мене поки що не управляється з керма, т.К.вона не рідна. Подивившись цінники на адаптери, я злегка прифіг -ціна 55 $. Збірка проходить у зворотній послідовності) Фото з новимкермом додам в коментарі, т.К. Я використав ліміт по фото)
Накинувши клему на акб, включав запалення сидячи на пасажирськомусидінні)))
<
Руль кайфовий, свіжоперешитий, за рахунок цього товстіший.Сподіваюся скоро випробуваю його)
Руль - 3200 грн (120 $)
Перемикач з кнопкою БК - 600 грн (23 $)
Проведення — частка від 50$ відданих за всю проводку змашини.
Любіть свої авто!
Можна додати пару хомутів. Врізаємось гільйотинами. Тут булонезручно самому. Товста коса постійно намагається піти під панель, я тягну її назад, тримаючи потрібні дроти і гільйотину) Алевпорався). Видно куди йде провід у тканинній ізоленті. Під капотомвідкручуємо кришку ЕБУ та зустрічаємо наш провід. Як не дивно, алевзагалі все легко робиться в цьому місці. …
Виймаємо чорну фішку, дивимося на бік на якій будуть піни з 21 по30 і знаходимо наш 27 пін. Він має бути вільний. Ось і все) Все маєпрацювати. Магнітола в мене поки що не управляється з керма, т.К.вона не рідна. Подивившись цінники на адаптери, я злегка прифіг -ціна 55 $. Збірка проходить у зворотній послідовності) Фото з новимкермом додам в коментарі, т.К. Я використав ліміт по фото)
Накинувши клему на акб, включав запалення сидячи на пасажирськомусидінні)))
<
Руль кайфовий, свіжоперешитий, за рахунок цього товстіший.Сподіваюся скоро випробуваю його)
Руль - 3200 грн (120 $)
Перемикач з кнопкою БК - 600 грн (23 $)
Проведення — частка від 50$ відданих за всю проводку змашини.
Любіть свої авто! Фото з новим кермом додам в коментарі, т.К. Явикористав ліміт по фото)
Накинувши клему на акб, включав запалення сидячи на пасажирськомусидінні)))
<
Руль кайфовий, свіжоперешитий, за рахунок цього товстіший.Сподіваюся скоро випробуваю його)
Руль - 3200 грн (120 $)
Перемикач з кнопкою БК - 600 грн (23 $)
Проведення — частка від 50$ відданих за всю проводку змашини.
Любіть свої авто! Фото з новим кермом додам в коментарі, т.К. Явикористав ліміт по фото)
Накинувши клему на акб, включав запалення сидячи на пасажирськомусидінні)))
<
Руль кайфовий, свіжоперешитий, за рахунок цього товстіший.Сподіваюся скоро випробуваю його)
Руль - 3200 грн (120 $)
Перемикач з кнопкою БК - 600 грн (23 $)
Проведення — частка від 50$ відданих за всю проводку змашини.
Любіть свої авто!
Коментарі2
Відмінна робота. Пам'ятаю, багатофункціональне кермо + круїзом було одне з моїх перших дооснащень)) тоді ще був у продажу оріг комплект з проводкою для дооснащення, тільки у дизельних е46 в інше місце під капотом підключається пін з керма.
Спасибі) Щойно з дружиною каталися, виїхали зацінити роботу круїзу і так розвіятися ... Круїз - охрененная штука, спорт кермо хороший, зручний) Довго готувався до цих дооснащення, а зараз виходить інтенсивно все встановлювати)
