Як було анонсовано, дивимося пристрій замків ременів безпекиРБ5А з датчиками непристебнутих ременів, які відповідають за роботутабло "рЕМНІ" (див. Тут і тут).

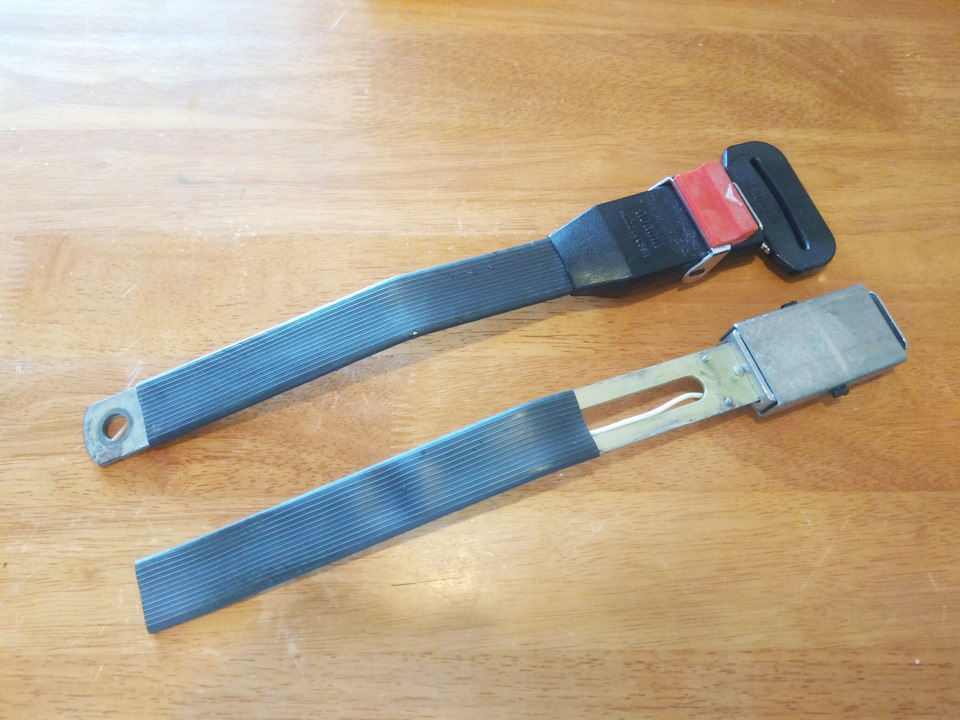

Таким чином, на першому знімку — замок ременя у зборі та зізсунутим захисним гумовим рукавом/чохлом та знятим декоративнимпластиковим кожухом.На напіврозібраному замку видно гвинти, щофіксують електричну частину замку.

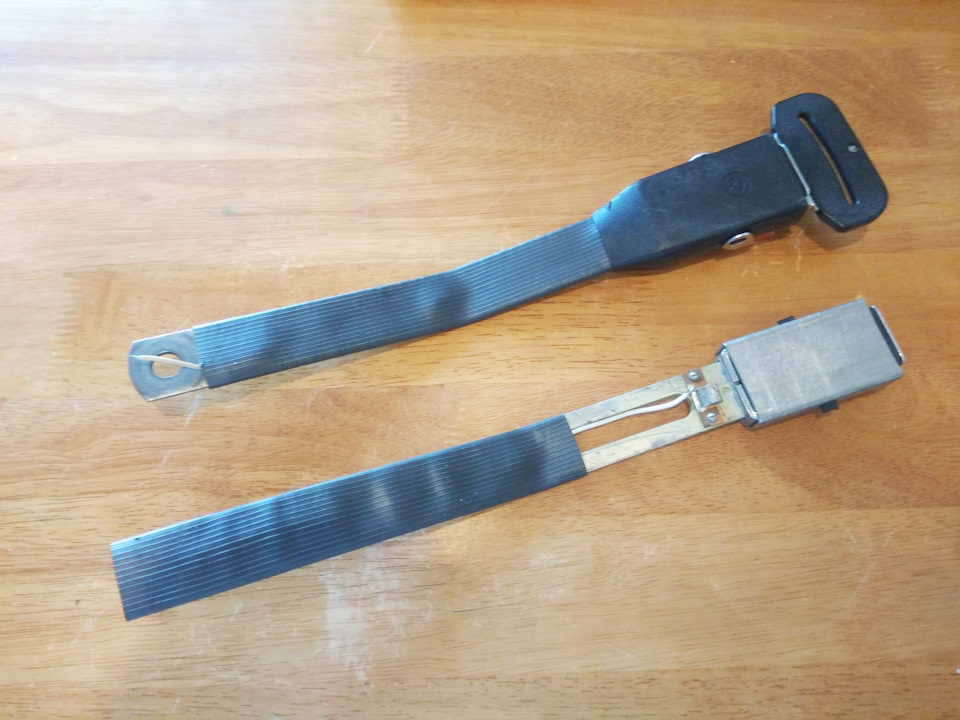

якому пайкою закріплені провід і металева U-подібна пластина.
Напроти U-подібної пластини в корпусі замку видно прямокутний паздля штифта, який при застібуванні ременя зсувається по пазу вниз, і, торкаючись U-подібної пластини, замикає електричний ланцюг.
Замок ременя Вид на електричну частину

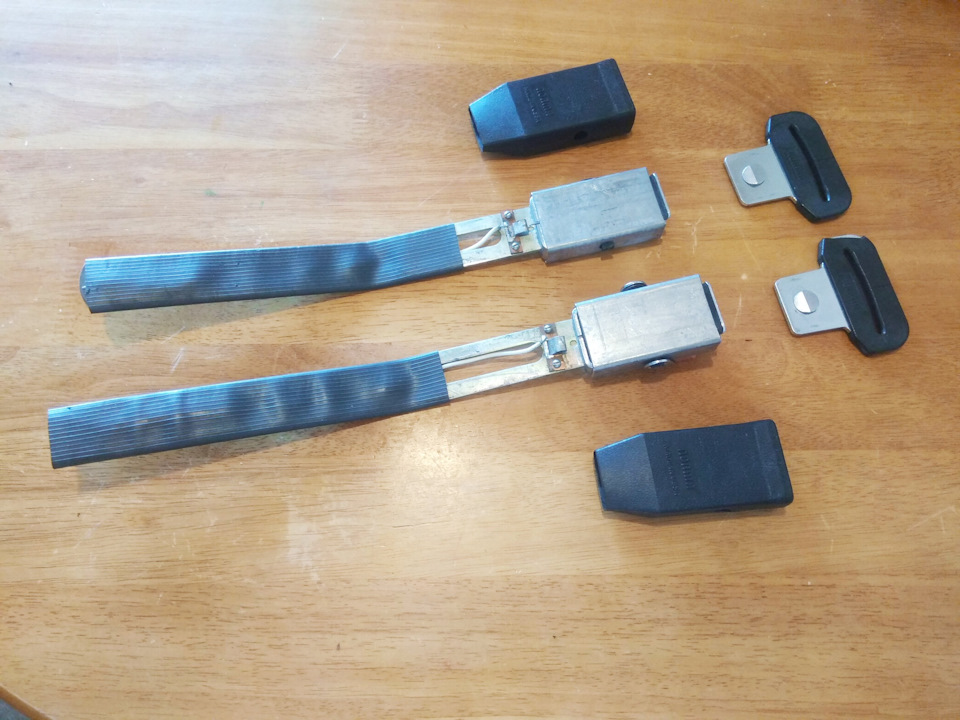

На третьому знімку — обидва замки в напіврозібраному стані. Наверхньому замку штифт знаходиться у вихідному (незамкненому)положенні. Для порівняння з нижнього замка штифт вилучено.
Замки ременя. Вихідне положення електричної частини

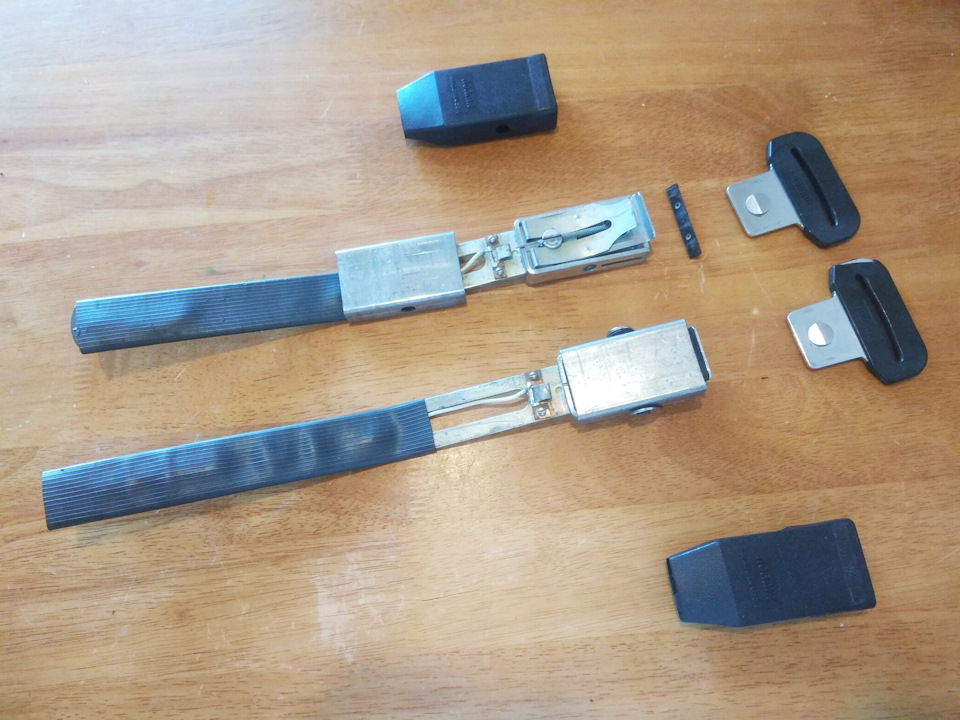

На четвертому знімку верхній замок у розібраному стані. Видно, щоштифт закріплений на торці П-подібного амортизатора ременя.Пружини, закріплені на стійках амортизатора, чинять опір призастібуванні ременя, а також викидають мову ременя із замка прирозстібуванні ременя.
Замок ременя в розборі
Коментарі20
Як вдалося витягти вісь?
А як вісь розгорнути якщо вона пружинить
Плоскогубці через тканину.Пружинит не вона. Її намагаються повернути у вихідне положення дві пружні пластини по обидва боки від осі.
Елементарно1. Знімаємо скобу з червоною накладкою, віджимаючи її з обох боків викруткою, обгорнутою тканиною.2. Виштовхуємо вісь важким тупим предметом )), попередньо розгорнувши її на 90 градусів. РЕМНІ?
Складно, скельце, прокладка якась або маска і лампа, не зрозуміло толком за каталогом
Так у тебе на машині є.
Та це самопал ж)
Та нічого страшного. Може ти за два роки наважився все-таки )).
Та ліньки вже якось навіть стало))
Тоді теж ліньки було ...
Велике тобі, москвичівське спасибі
Тепер можна і пару іншу на досліди пустити 😊😊😊
Дякую! Все не так страшно як здавалося)
Абсолютно.
Красаучег ваапще!
Відмінний екскурс у потрухи. У принципі можна і повторити самостійно, з погляду слюсарно-інструментальної складової складнощів не бачу.
+1.
Може спробуйте? З вашою педантичності, думаю буде не гірше вихідних.
Теоретично - можу. Часу б на все ...
