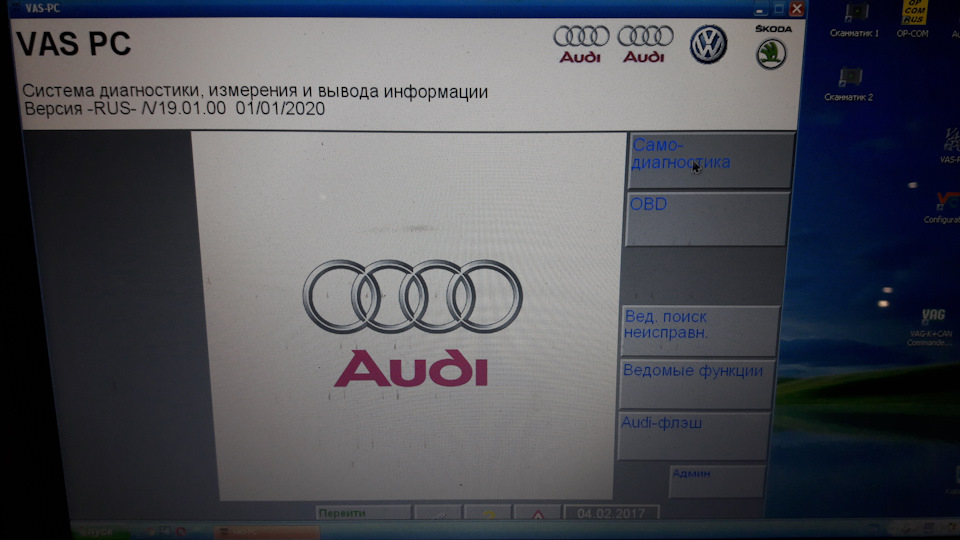

VAS-PC:

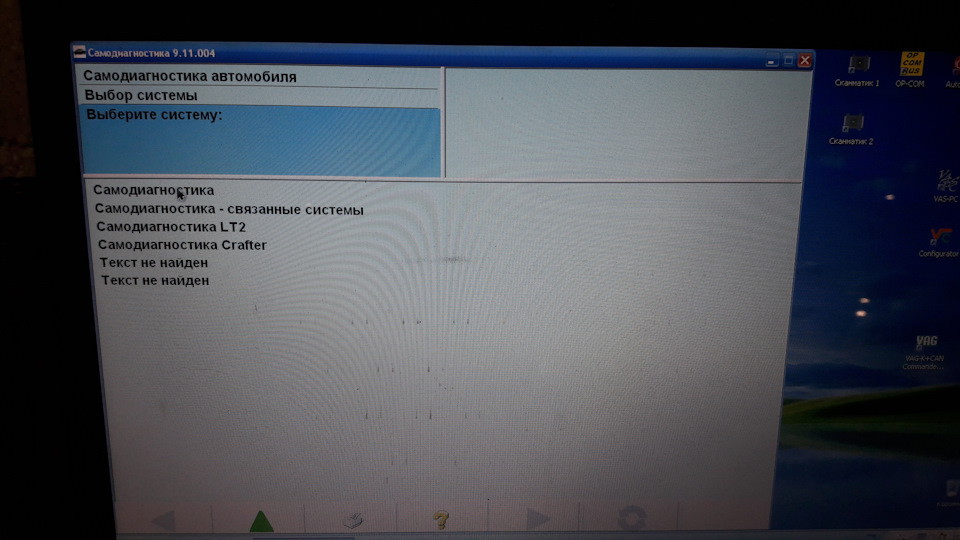

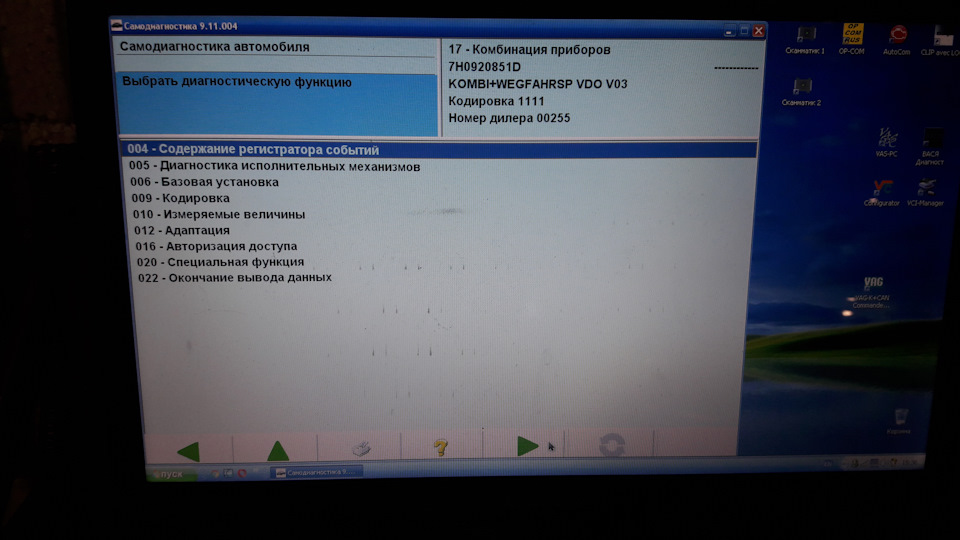

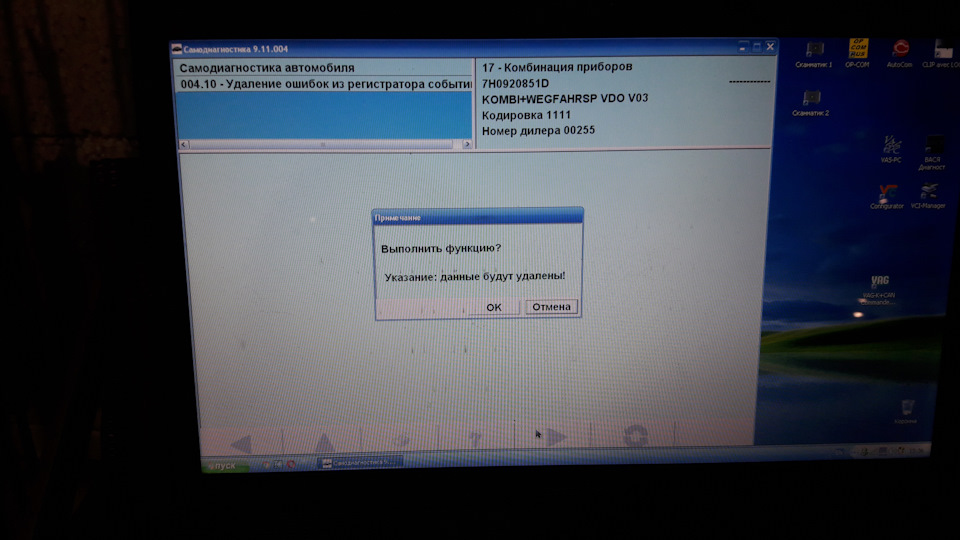

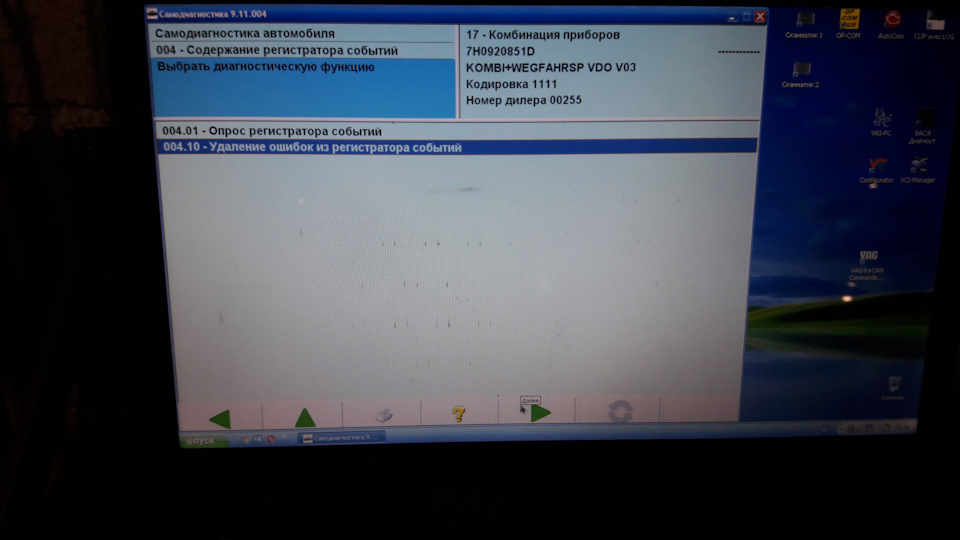

Просто фото — хто працював з даною прогою та адаптером тойрозбереться
> Випадаємо з програми
Більше не горить "т" приладка ожила, але спідометр не працює.
4 ) — 5) По форумах великих гуру написано, що потрібно правитинесолько біт в дампі приладки в перших рядках, в яких, як і де всіморозяться. А з ABS І ось з цим у мене і вийшла засідка, так як нуне розумію я в цих байта бітах і дампах і пояснити мені нікому. Відтахографа.А на тахограф приходить 12 вольт, було стрімко ушататьдатчик.В гаражі підвернувся блок живлення з регулятором відпольської антени.Відкусивши трансформатор подав з роз'єму Аконтакти 1 і 5 12вольт на схему Б.П. (полярність не має значенняоскільки стоїть діодний міст). Виставив регулятором 8 вольт і подавна фішку В (+) на (1) чорний провід та (-) на (2) червонийпровід.
І перемичка у фішці В 3-6 і про диво все заробило.
Полярності на фішках перевірив перед демонтажем тахографа.
упорядкувавши цю справу в коробочку від Б.П. Антени та прибравшироз'єми все сховалося за магнітофоном
Блок живлення з регулятором
Схема перекомутації фішок тахографа
тахограф стояв 1324 на (шайбі)
< /Ось це диво Можна тепер ставити дводиновий майфун і радіти.Заради чого вся ця процедура і робилася. Всі фото програм зробленовже після кодування. Фото самого приладу та схеми взято з інету дляпояснення.
Тиждень політ нормальний.
