Вольтметр запрацював. А ще сьогодні перші роковини :)

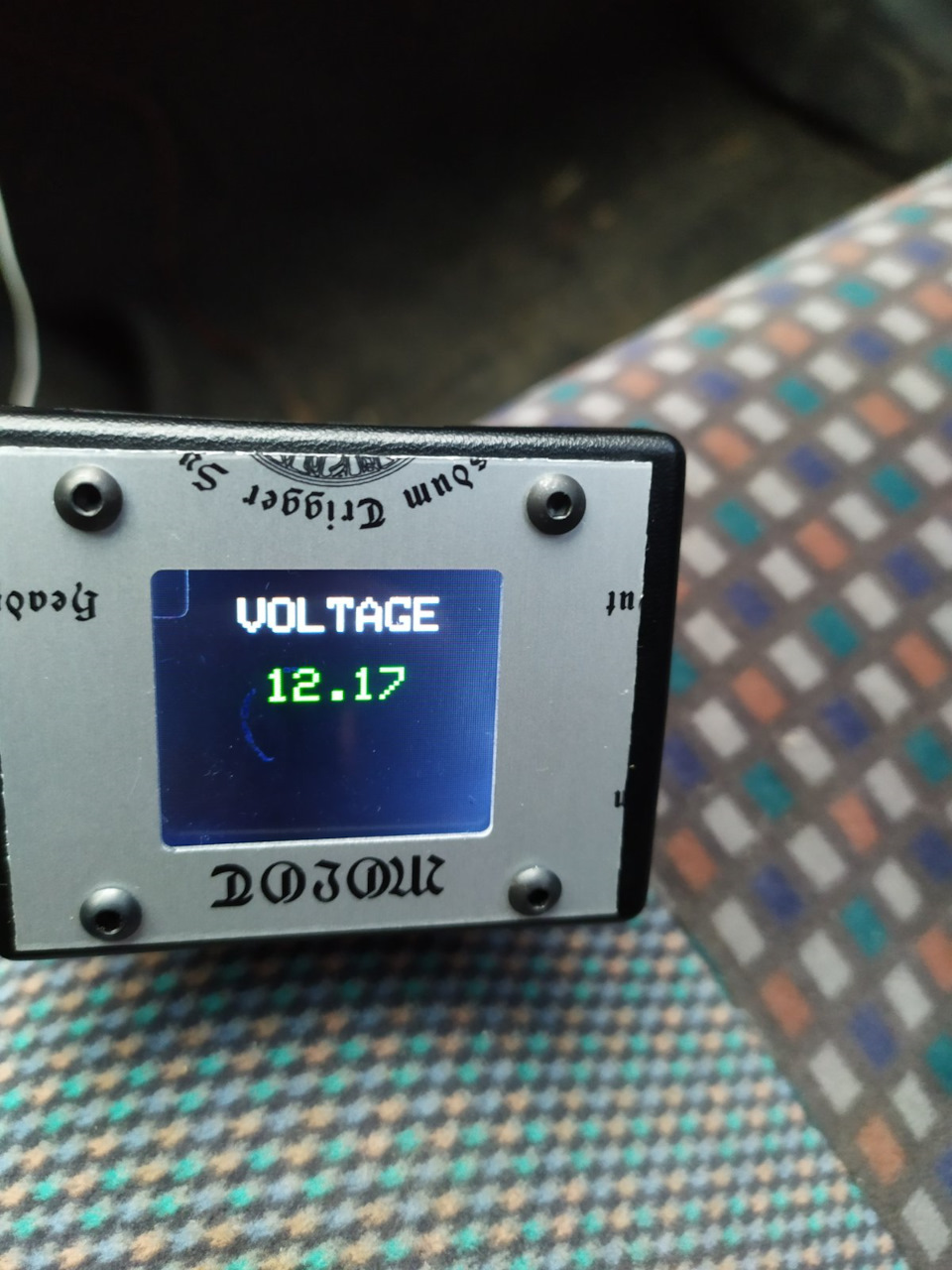

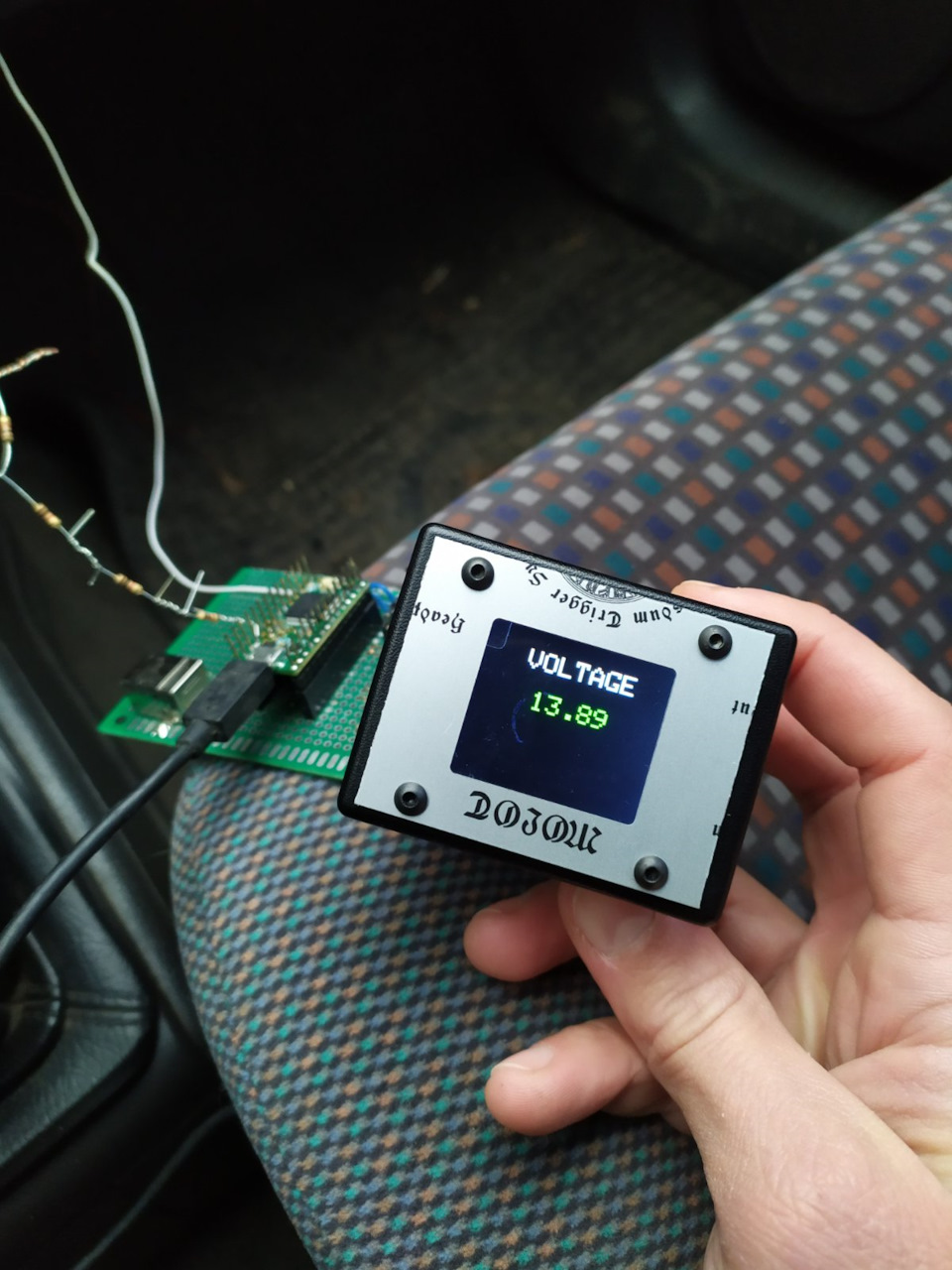

Ну ось знову вихідні і потихеньку проект БК рухається. Випробованафункція вольтметра . У наявності у мене є тільки резистори на 1кОмі 1МОм . Вхід ноги можна подавати тільки сигнали напругою не більше3, 3 В. Відповідно потрібен дільник на резисторах, і хоча номіналине такі важливі, як їх співвідношення, яке і визначає на скількибуде знижена вхідна напруга, з резисторами на мегаомах МК ловивдикі глюки. Зробив на кілоомних і все стало на свої місця.Загаломбув зібраний дільник 1кОм + 5кОм, де 5ком складається з 5типослідовно з'єднаних 1к резюків.У чистовій версії там природно будеодин нормальний резистор. Тому, що при замиканні щупа на пінживлення власне самого контролера, він видає 3, 27 В, то все чітко.Умашині запитався від перехідника для зарядки телефону вприкурювачі. Там якраз і "+" і земля є. В принципі переписавшипрошивку тепер цим же щупом підключиться до сигнального дротумодуля запалювання та спробувати функцію тахометра. Якщо будутьглюки від наведень є у мене в наявності мікросхема тригера Шмітта.Ну це вже наступних вихідних. Ось. А ще сьогодні рівно рік, як ястав господарем своєї Жаби. Наїздив поки що всього лише 2500 км, але це з урахуванням, що з травня по вересень я ремонтував коробку.Напруга при працюючому генераторі. Напруга аккамулятора
