DRL у протитуманки, або як я не став шукати легких шляхів))))

/**/

Доброго часу доби!
Тема сьогоднішнього посту — як приколгоспити встановити денніходові вогні, вони ж ДХО, в Берлінго дорестайл).
Можна купити рестайловий бампер, туманки з ДХО або комплект готовихДХО для установки в туманки./i> .Треба шукати варіант складніше, не нудний і щоб було над чим заморочитися))
Ідея була взята у Marinovo ТУТ.

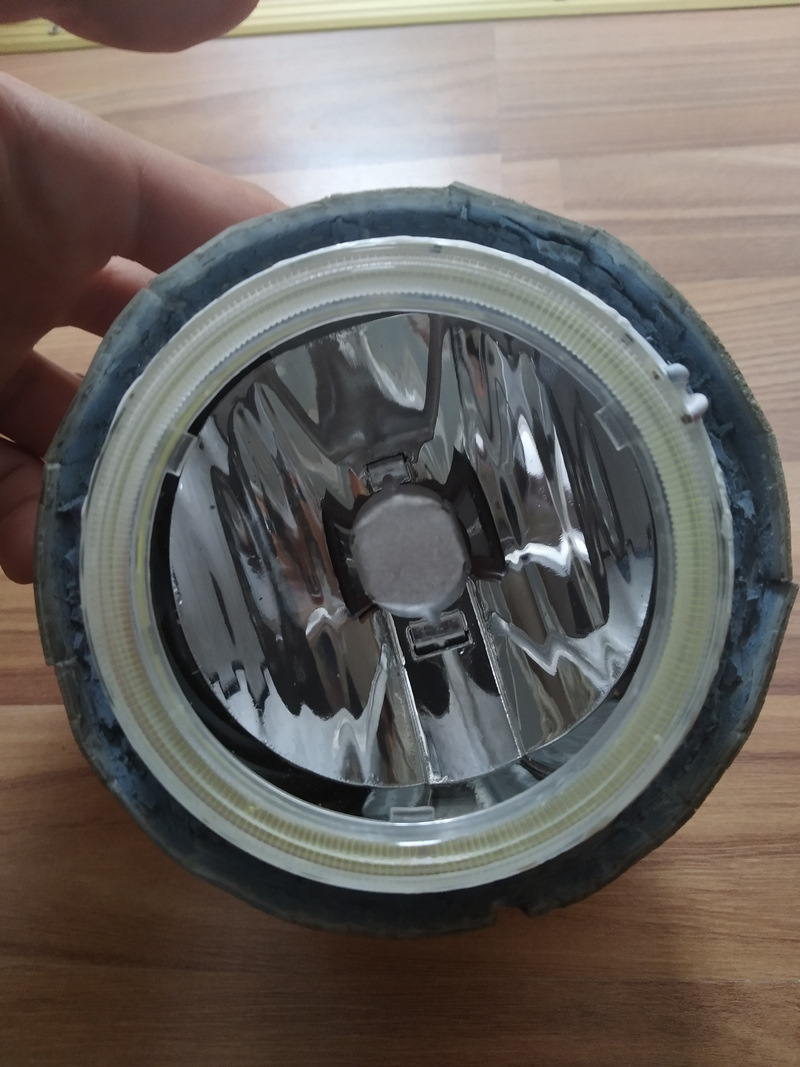

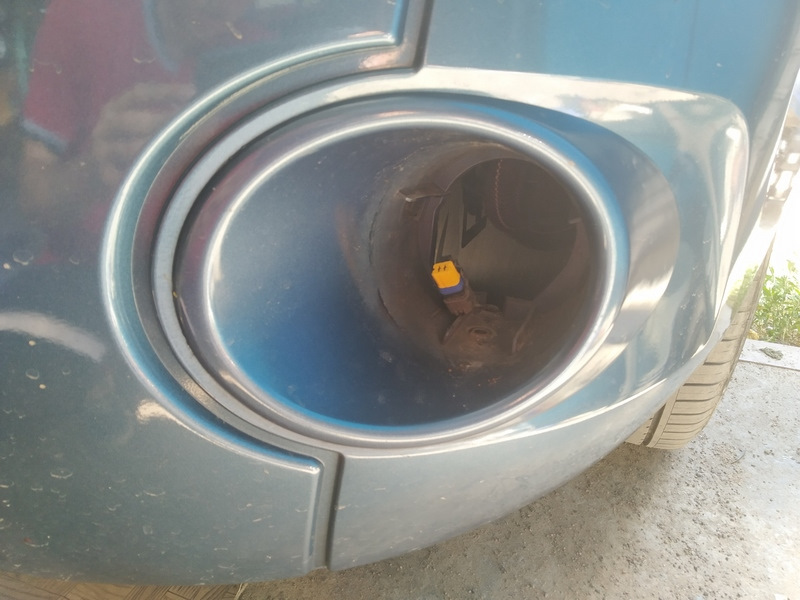

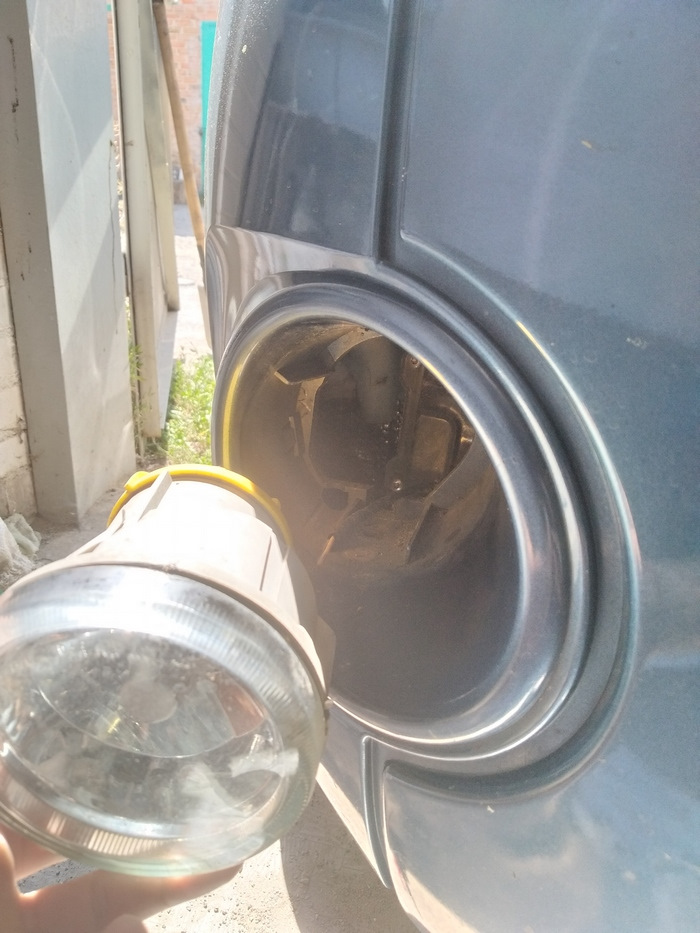

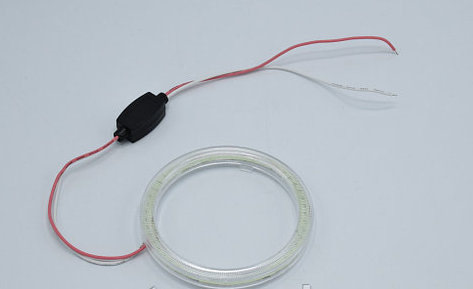

Єдине що мені не сподобалося - так це включення ДХО разом іззапалюванням Хотілося додати можливість включення ДХО тільки іззапущеним двигуном Ну і стандарт - якщо включити габарити або фари, ДХО відключаються. До встановлення згорів (трапився бракований, алепродавець стверджував що не може такого бути), а тому що продаютьсятільки парою то довелося купувати ще одну пару. Туманки кріплятьсяодним саморізом під зірочку Для цього зробили в бампері знизу підтуманкою отвір, тільки потрібно подовжувач, щоб дістати. > Довгоя грів феном скло, щоб трошки розплавити герметик, то нічого невийшло, аж надто пластик негрівався, а герметику хоч би що.Розкривав підрізуючи герметик. Довелося погратись, справа нешвидка. Зняв скло і всередину на герметик посадив ДХО.Підсумок:

Не забуваємо і скельця туманок посадити на місце за допомогоюгерметика.
Схему підключення взяв у Андрія, але трошки модернізував. Післявключення двигуна, потрібно їх запитати до запобіжника ЧОГО, щовключається тільки після закладу двигуна. Покопавшись у схемах, вирішив запитати до запобіжника бензонасоса через реле часу, щобДХО включалися із затримкою (щоб не було божевільного навантаженняна генератор). Запобіжник знаходиться в підкапотному блоцізапобіжників праворуч від АКБ під номером F5.
Підключаю я всю цю схему до блоку живлення ПК для тесту, всепрацює, АЛЕ ВИЛІЗАЄ нюанс… блок живлення видає +12 В а авто +14.Реле часу працює від напруги 12В. Впроваджую в схему ще йрегульований стабілізатор напруги, і щоб виставити правильнийвольтаж ще й цифровий вольтметр))) Купив пластикову коробочку таакуратно туди помістив усі ці схеми та релюшки:

Проведення розкинув під бампером у пластиковій гофрі. Плюс узяв ізАКБ, до корпусу прикрутився до болтів під фарами з обох боків. Всепропаяв, добре сховав.

Це до АКБ
Якщо придивитися, вдалині видно болт до якого прикручено багатодротів)

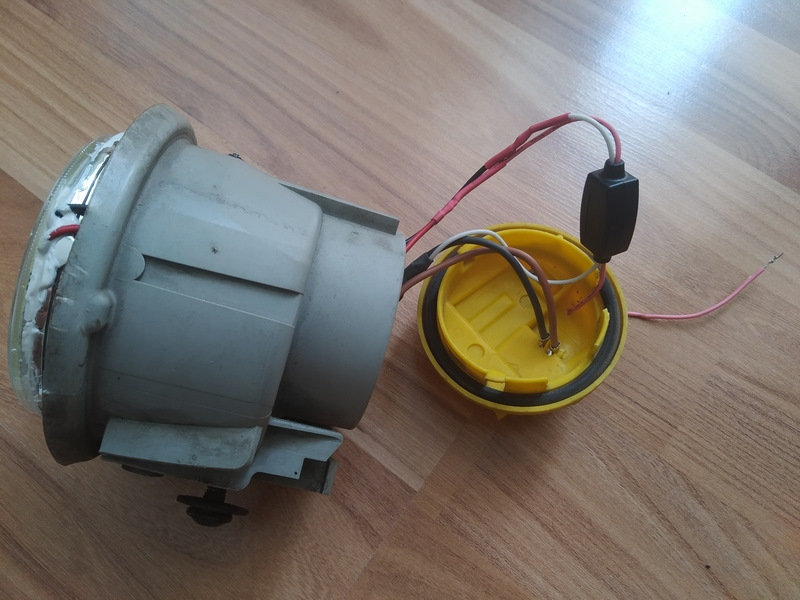

Роз'єм до ДХО в туманки
Підключення до лампочки габаритів
Гофра з проводом
Емм… БЛОК УПРАВЛІННЯ ДХО)))))
> Ну і результат усієї виконаної роботи:
Вночі
Днем
