ГБО Lovato. Діагностика. Кабель. ПЗ. Розставляємо всі крапки над i !

Доброго часу доби, пов. Читачі (підписники) або просто ті, хтознайшов цю статтю в інтернеті.
У даній статті буде розглядатися процес створення кабелю, універсального (відповідного) не тільки для підключення до ЕБУLovato) Головною особливістю цієї статті буде огляд перехідниківUART, на яких зроблені кабелі для діагностики.
А почалося все з того, що я, звик, що автомобіль переходить на "газ" з "бензину" автоматично, коли температура редуктора досягаєпевної позначки, виставленої в налаштуваннях в ЕБУ (у десятці умене було встановлено - 40 градусів). Ж, у мене автомобільпереходить на "газ" за двох умов, перше - та ж температураредуктора (як виявилося коштує значення 35 градусів) і додаєтьсяумова, при зниженні оборотів з 1100 об./хв. І починає прогріватися, гріючи за одне і газовий редуктор, і коли температура редукторадоходить до потрібної позначки, потрібно натиснути на педаль "газу", довести обороти двигуна вище ніж 1100 об./хв, і прискиданні оборотів автомобіль перейде на "газ" .
Я вирішив зробити автоматичний перехід — як у мене було на десятці.Сказано зроблено. Заліз під капот — подивився, що за газова системастоїть, знайшов діагностичний роз'єм (окрема кіска з роз'ємом, щовиходить з ЕБУ) і зрозумів, які компоненти для створення кабелюмені знадобляться. Виявилося фірми Lovato (еБУ — Smart):

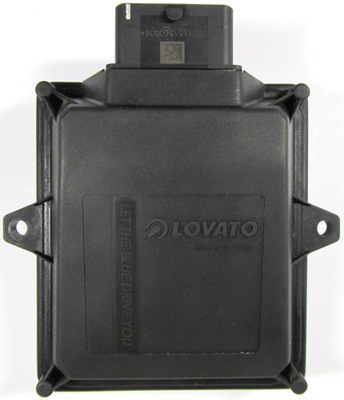

ЕБУ Lovato Smart.
Діагностичний роз'єм у нього такий:

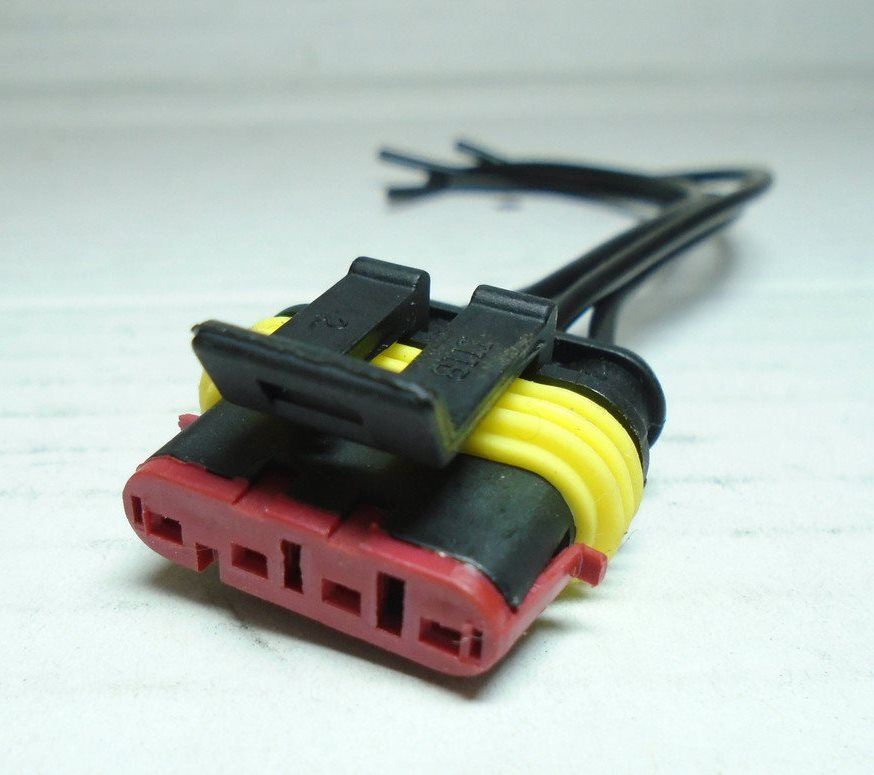

Герметичний 4pin роз'єм

Значить для виготовлення кабелю нам знадобиться:

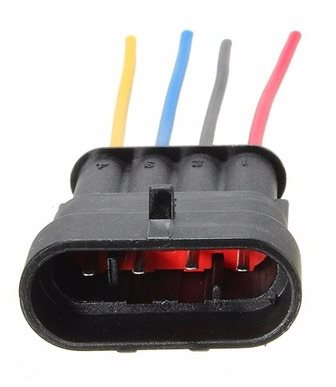

1) Герметичний 4pin роз'єм "тато"

2) 4х житловий кабель (метра 2)
3) Автомобільна гофра

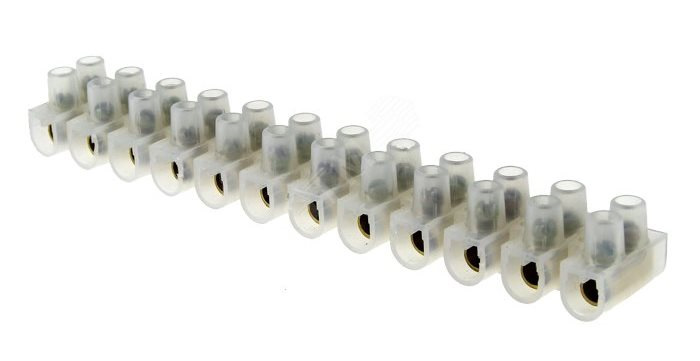

4) Клемна колодка (4шт)

5) USB-UART (USB-TTL) конвертер (про них окремо, далі…)
6) Термозбіжна трубка (різних діаметрів)

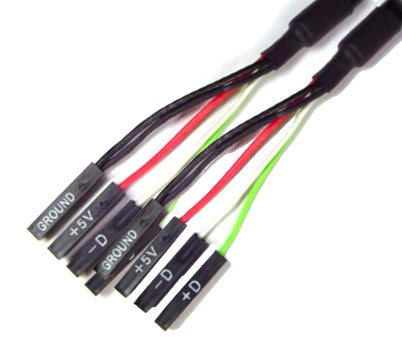

7) Клеми, або шматок кабелю від Arduino, для конвертера, такі:
клеми для конвертера

У моєму випадку, було знайдено старий корпус від комп'ютера івитягнуто звідти кабель підключення USB портів, які знаходилися набічній стінці корпусу .
Плюс використання клем очевидний, тому що всі конвертери маютьштирі для підключення сигнальних проводів до них. Якщо ви робитеодин кабель, і проводи впаюватимете прямий в конвертер — можете неморочитися і не шукати дані клеми.Готовий продукти буде окремо нафото.
І так поїхали:насамперед, був підготовлений роз'єм, запакований утермоусадку, обтиснуті кінці та підключені до клемної колодки:

Далі, припаюємо клеми від кабелю видобутого в старому системнику, до звичайного 4-х житлового проводу. У моєму випадку буввикористаний сигнальний, 4-х житловий, екранований кабель. Післявсіх маніпуляцій, з паяльником, запаковуємо все в гофру, ітермоусадку. Обтискаємо другий бік і отримуємо ось це:Схемапідключення у Lovato така:Роз'єм з боку ЕБУ
Наш роз'єм<
Зверніть увагу! 4 проводок у схемі ми НЕ чіпаємо! у мене в роз'ємірозведені всі 4-і дроти, тому що я планую використовувати цейроз'єм і в інших цілях, АЛЕ в кінці кабелю, де у мене йдепідключення до конвертера - четвертий проводок, червоний, відігнутий і замотаний ізолентою!

Це важливо — ми використовуємо тільки ТРИ контакти — GND, RX, TX!
Так як ми використовуємо дротовий метод підключення до ЕБУ, нампотрібно тільки ТРИ дроти! Четвертий провід (+12 В)використовується в тому випадку, якщо ви підключаєте додіагностичного роз'єму Bluetooth-адаптер. Далі збираємо всевоєдино, і ми готові до підключення до конвертера .

А тут починається найцікавіше, так би мовити "родзинка" цієїстатті.

Почну з початку . Після того як я захотів зробити кабель, я розумівщо мені потрібен буде конвертер, і я думав обідуся звичайнимUSB-RS232, який у мене був, і навіть кілька різних. Але япомилявся! Виявилося, що потрібен дещо інший конвертер, а самеUSB-UART (USB-TTL). -TTL PL-2303HX
Але, як виявилося пізніше, він не здатний зв'язатися з ЕБУ Lovato.І ніякі поради з форумів тут не допомогли)
Поради які не допомогли:
1) Ім'я COM порту, під яким визначається конвертер має бути відCOM2 до COM4. І ніяк не можна, щоб воно було COM1. (все ценісенітниця, на стадії тестування, конвертера використовувалиномери COM портів від 17 до 20, а деякі і COM1 і все працювало)Можливо, при підключенні до інших типів ЕБУ (STAG наприклад), цемає значення, але не у випадку з Lovato.
2) У налаштуваннях самого COM порту потрібно було включати/вимикативикористання FIFO буферів.
3) Різні маніпуляції зі швидкостями COM порту, налаштуванняпарності, стопових бітів.
/>
4) Версія драйверів конвертера. У купе з усім цим, я ще не знав, якеПЗ буде працювати з моїм ЕБУ. Тому було завантажено чотири різніверсії ПЗ (1.5.6, 1.6.5, 1.8.1, 1.10.14.0) Перебравши всі можливіваріанти підключення:зміна номера COM порту, увімкнення/вимкненняFIFO буферів, різні версії софту, різні версії драйвера, мною булоперебрано "мІЛЬЙОН" варіантів підключення і жоден не заробив. Ну ідалі я вирішив перевірити всі компоненти кабелю окремо, чи малощо.
Продзвонювання кабелю нічого не дала — він дзвонився як треба, ітут я вирішив перевірити окремо конвертер:<
Перевірка конвертера відбувається в такий спосіб. Берете перемичку, таку:замикаємо їй контакти RX і TX на конвертері, і вставляємо вUSB порт. Дивимося під яким номером COM порту він визначився ізапускаємо PuTTY. (можна і через HyperTerminal це робити, але вWindows 7 його немає, можна знайти і завантажити його окремо, але зPuTTY результат той самий, і знайти і завантажити простіше)
Отже вибираємо:SERIAL, пишемо (редагуємо) номер COM порту, іперевіряємо швидкість. За замовчуванням це 9600. І тиснемо OPEN.З'явиться вікно — в якому мають з'являтися символи, які ви друкуєтена своїй клавіатурі. Якщо вони там з'являються - значить конвертерпрацює, тобто він посилає "сигнали" і сам же їх приймає, тому що RXі TX у нас замкнуті. І тут я замислився. Конвертер робітник, кабельтакож. Але жодна версія софту не підключилася, у чому справа? Ітоді я подумав, а знайти б фотки розібраного кабелю Lovato або тихкабелів, які продаються в інтернет-магазинах. Але таких я незнайшов, зате згадав, що коли шукав розпинування кабелю, янеодноразово бачив розпинування чіпа PL-2303HX, а також іншихчіпів. І тут я зрозумів, що, швидше за все, ЕБУ Lovato непрацюватиме через USB-TTL перехідник на чіпі PL-2303HX. Алеаналогів цьому чіпу безліч, наприклад CP2102, CP2104, MAX3232, FTDI232RL і т.Д. Далі я замовив на одному сайті п'ять перехідниківUSB-TTL і вирішив розібратися, з якими з них все ж таки працюватимеLovato, а з якими немає) Нижче перелік перехідників, щовикористовуються в тестуванні:
RS-232-UART/RS232-TTL конвертер на чіпі MAX3232
USB-UART/USB-TTL конвертер на чіпі CH340G
USB-UART/USB-TTL конвертер на чіпі CP2102
USB-UART/USB-TTL конвертер на чіпі CP2104
USB-UART/USB-TTL конвертер на чіпі FTDI FT232RL Варто відзначити щовсі крім конвертера, крім того, що на чіпі MAX3232, мали USB порт, а конвертер на чіпі MAX3232 мав стандартний DB9 роз'єм. Вінпідключався до комп'ютера через перехідник USB-RS232 у двохваріантах:перший був на чіпі FTDI, другий на чіпі CH340G.

Далі представлена ​​таблиця результатів підключення до ЕБУLovato, з використанням різних версій конвертерів та програмногозабезпечення.
Всі маніпуляції були проведені під Windows 7 Pro SP1 x64.

Результати тестування

І так, висновок:Якщо ви вирішили зробити собі кабель, длядіагностики/налаштування ЕБУ Lovato, то краще використовуватиконвертер на чипі CP2102 або FTDI FT232RL. Вони з ймовірністю 99.9%будуть працювати з будь-якою версією програмного забезпечення, будьто стара 1.5.6 або нова 1.10.0.14/1.11.0.15.
За відчуттями, конвертер на чіпі FTDI FT232RL працював швидше ізаписувалися швидше, ніж при роботі з конвертером на чіпіCP2102.
Якщо таких у продажу ви не знайшли, то наступними претендентами напокупку повинні бути конвертери на чіпах CP2104 або CH340G, але зодним застереженням — що ви будете використовувати програмнезабезпечення, аж до версії 1.8.1 (чи то 1.5.6, 1.6.5, 1.7.8 і1.8.1). Можливо, є й версії 1.9.* — я таких не знайшов, івідповідно за ці версії ПЗ сказати нічого не можу. Ну і нарешті неваш варіант купувати конвертер на чіпі PL-2303HX або MAX3232, томущо вони взагалі ніяк не працюють з даним ЕБУ.
Обмовлюся, що кабель з конвертером на чіпі PL-2303HX був успішновикористаний при підключенні до ЕБУ STAG 200 GoFast, без будь-якихзмін налаштувань COM порту та іншої нісенітниці! Так що це тількидля Lovato він не підходить, для решти потрібно пробувати. Для STAG200 GoFast цілком навіть працює! Якщо дана стаття, допоможе хочодній людині, значить вона була написана не дарма. І я буду радийцьому PS всі куплені мною конвертера надалі знайдуть своєзастосування, т.К. Працюю інженером-програмістом з автоматизації, іхто знає де вони мені знадобляться, чи то для зв'язку з Arduino чище десь) У будь-якому випадку, гроші витрачені не дарма. Отриманийдосвід — безцінний! Успіхом! Задавайте питання, якщо такі є — поможливості відповідатиму. А також оновити таблицю. Але версії 1.7.7не встановилося, т.К. Побачило в системі встановлену версію 1.7.8)Так що тільки дві версії будуть додані в таблицю.
