Справа була ввечері, робити не було чого ... Нудно загалом ... Осьвирішив повторити девайс товариша CAMOKAT-BETEPAHA
І ось що з цього вийшло.
Девайс мАгет:
Керується рівень яскравості від кнопки "KEY" Так само є вхід відгабаритів - керуючий плюс Якщо подати плюс на вхід габаритів, торівень яскравості плавно зміниться в якусь сторону, дивлячись якналаштувати кнопкою "KEY"
Для налаштування використовуються дві кнопки на платі.Одна регулюєперший канал, друга - другий.
Алгоритм налаштування:
При вимкнених габаритах: натискаємо і утримуємо кнопкупотрібного каналу S1 або S2, чим більше спалахів, тим довшазатримка включення каналу Один спалах - десята секунди 10 спалахів- секунда, 100 спалахів - 10 секунд 200 спалахів - 20 секунд, цьогоз лишком вистачає Налаштування зберігаються після відтисканнякнопки.
При включених габаритах: натискаємо і утримуємо кнопкупотрібного каналу S1 або S2. Тим довше розпал. Налаштуваннязберігаються після відтискання кнопки.

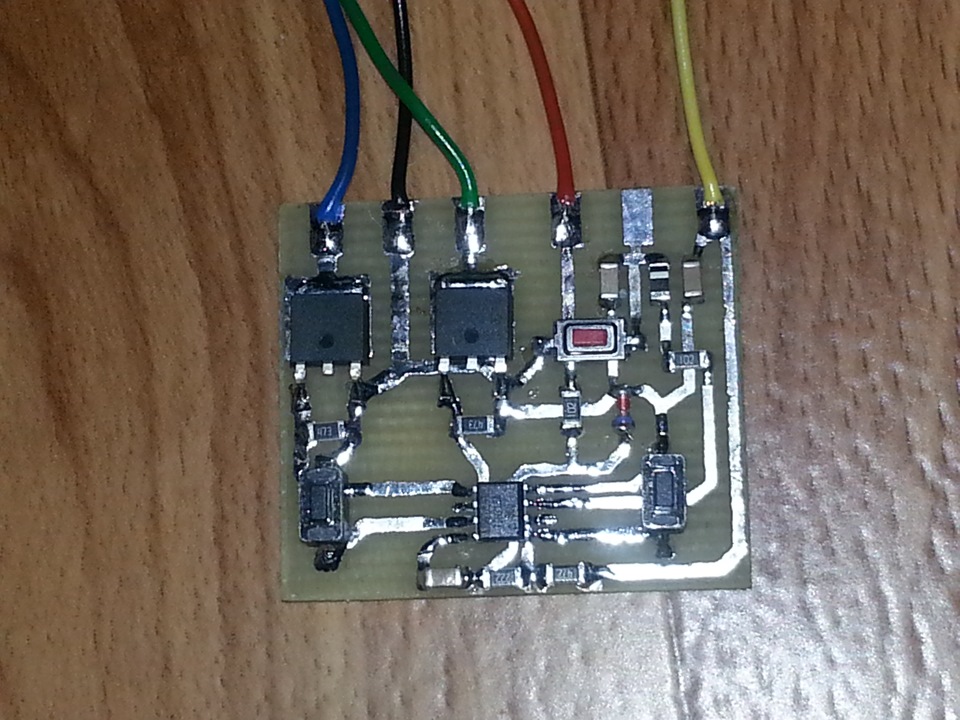

Ось така хустка:
Кнопавку "KEY" розмістив на платі, але її можна втулити кудизавгодно для мобільного регулювання яскравості. Заразомпознайомився з одним із відомих відеоредакторів, думаю будекорисно! )
Відяшка:
Коментарі14
На замовлення робиш? Якщо так скільки це буде коштувати?
Цей пристрій і подібні ставляться на прилади де управління яскравістю здійснюється окремими зовнішніми проводами? Просто на моєму авто Сузукі Гранд Вітара з 2006 р. яскравість приладки передається по Кану - туди вже так просто не встановити? www.driv...
Швидше за все так. думаю будуть проблемки з цим підключенням, але при жалюванні і їх можна вирішити! дізнатися який ланцюг йде на підсвічування і обірвати її приєднавши до димера, а якщо буде лаятися комп, хоча навряд, то повісити паразитне навантаження!
Невже на Лачетті немає стандартного димера?
А хто сказав що це для Лачетті?))))
Ну драйв2 так написав, що їздите на Лачетті))) Ну штука так-то кумедна, одна біда, куди колгоспити кнопки управління, якщо стандартний диммер зроблений у вигляді коліщатка або крутилки) А тут відразу 2 коліщатка треба для 2-х каналів)
Та я все в один блог пишу і по своїй машині і так що роблю! ))) А навіщо, один раз налаштували при встановленні підсвічування і все, єдине що так це кнопка регулювання яскравості, але я думаю одноразового налаштування теж буде достатньо або ж під тор...
Є ще такий варіант. Якось у продажу бачив крутилку, яка має три положення. Середнє фіксоване, а ліворуч праворуч пружне і при крайніх положеннях замикається контакт, відповідно лівий або правий. Коротше, подібно до того, як зроблений диммер в Пріорі....
Ті 2 кнопочки на платі використовуються для поканального налаштування режимів роботи. яскравість налаштовується однією червоною кнопочкою) Якщо все ж таки потрібно міняти яскравість я б вивів кнопочку під торпедо, і на панелі не буде лівих кнопок і д...
Регулює тільки розпалювання, загасання різке?
Так, просто тухне і все!
З загасанням би двоканальну знайти.
Для згасання автор писав що потрібна вже інша схемотехніка ... та й чесно кажучи я взагалі не бачу сенсу в згасанні! Але це суто ІМХО)))
відмінний девайс! Яка вартість?
