Одноклубник попросив переробити ремокон під управління магнітолоюPioneer.
Маємо:

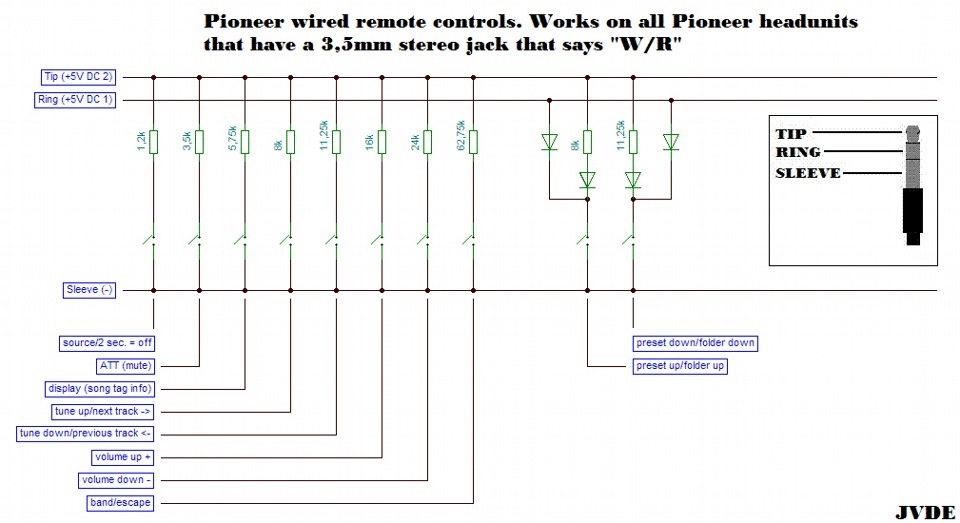

Схема управління

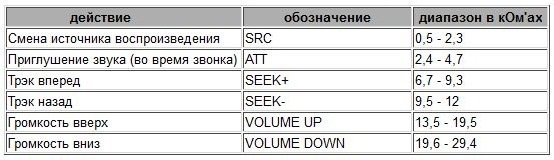

Діапазони опорів для кожної кнопки

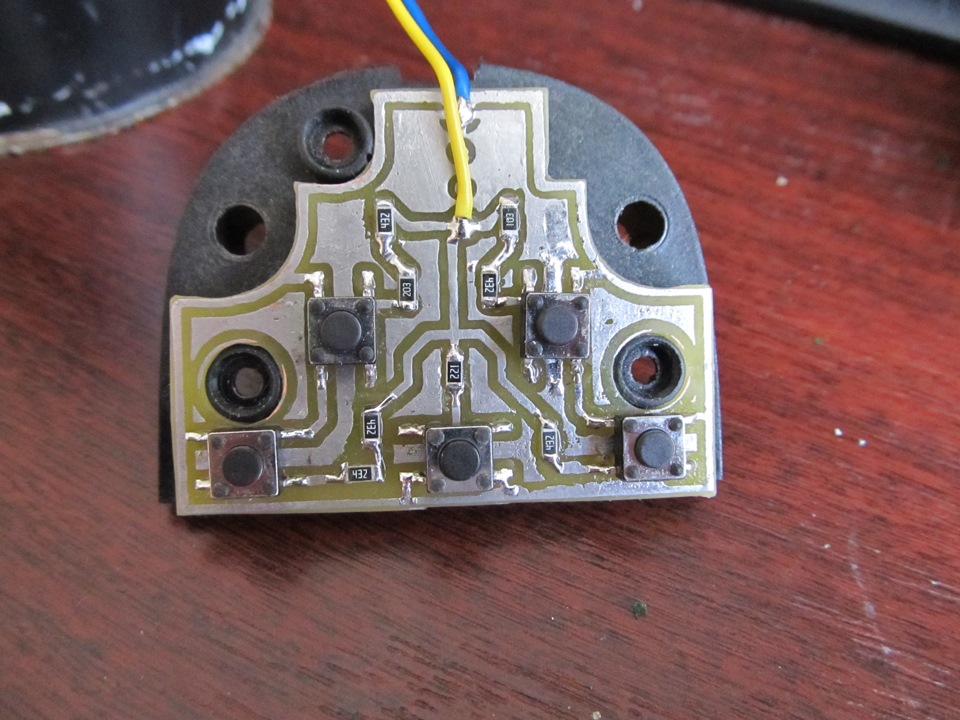

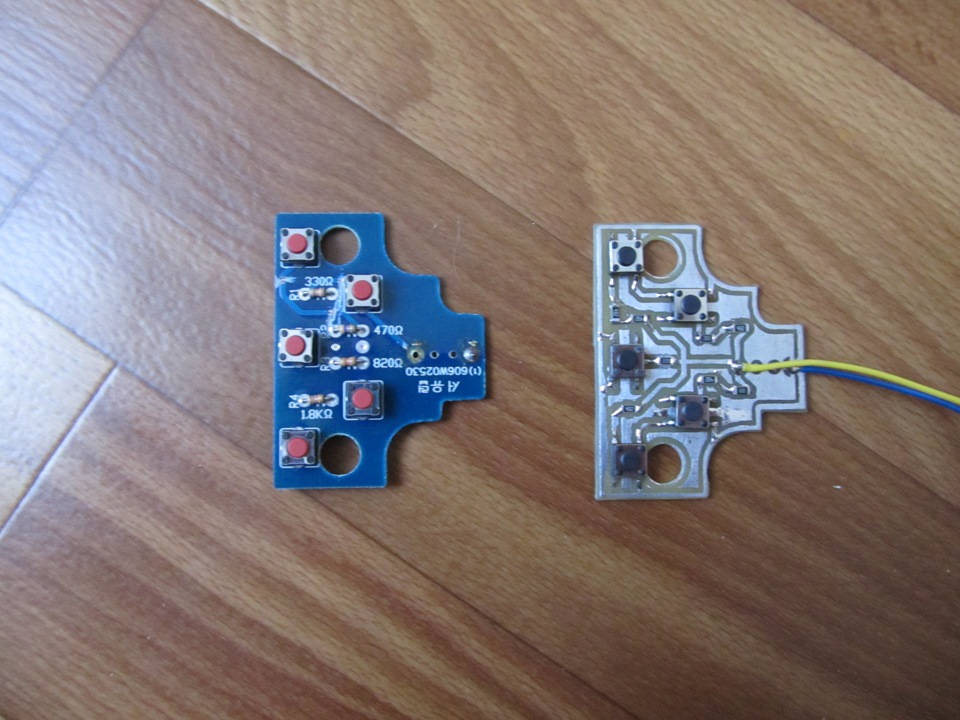

Малюємо печатку, труїмо, паяємо та отримуємо:

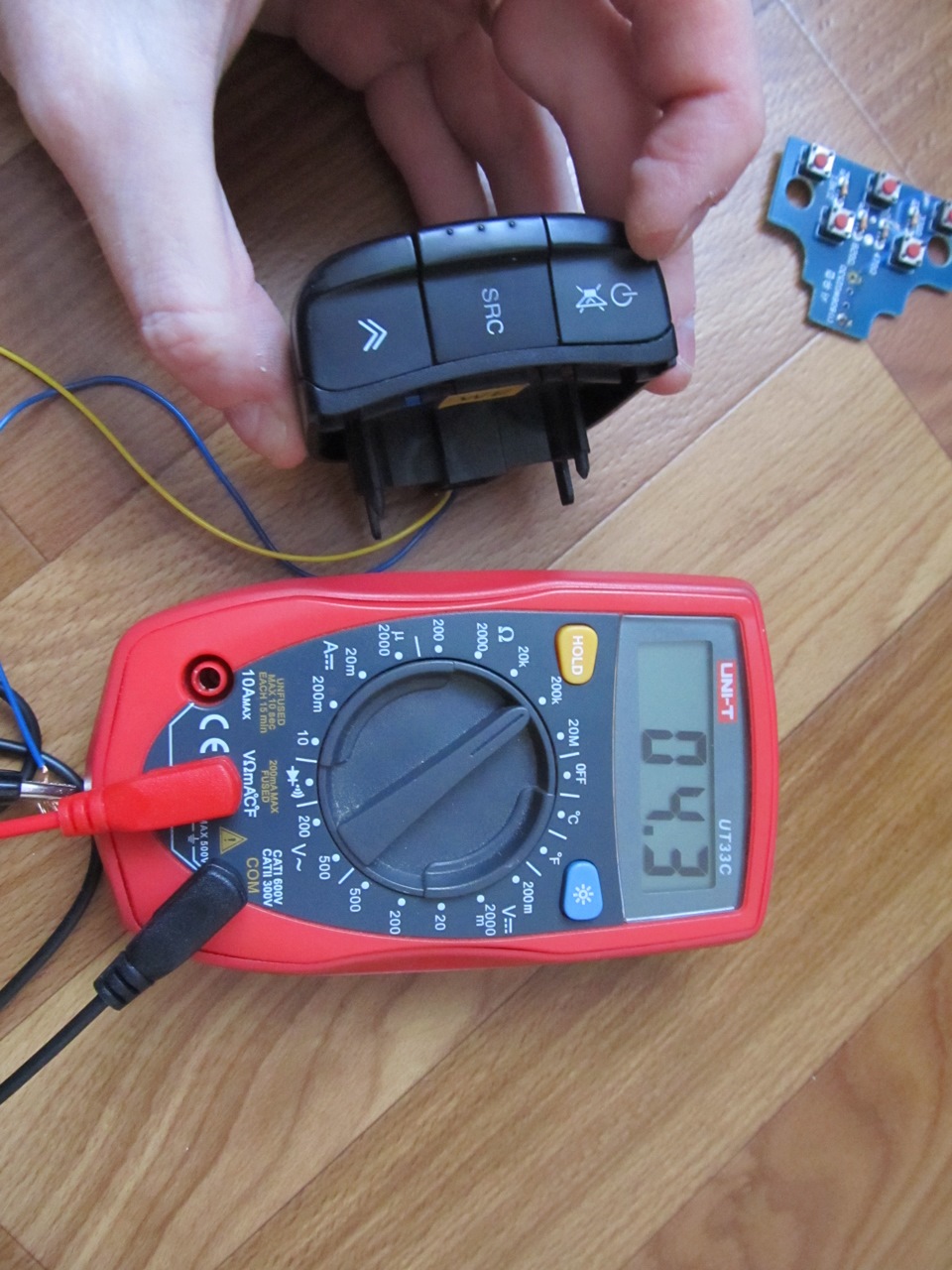

Перевірка опорів:
Mute
SRC
Next track
Volume +
Volume —
Сподіваюся замовник буде задоволений! =)
Коментарі12
KAK МОЖНА ЗАМОВЛЕННЯ В УЗБЕКИСТАН? І ЯКА ЦІНА?
А якщо номінали від твоїх відрізнятимуться на + - 0.2 ком не в курсі працюватиме?
Все працює з такими номіналомами резисторів? Хочу собі зробити, але вийшло тільки папка перемикається
Звичайно працює, і не в однієї людини)
Додав фото, зараз підберу резистори як у вас, може запрацює)))))
Привіт, поділися схемою плати якщо не шкода. Дякую.
Привіт.Питання))) Я правильно розумію, що якщо ззаду в мафон вставити 3.5 (джек), то буде працювати управління? Якщо так, то яке буде призначення у кнопок ремокона, як написана на ньому чи що?
А можна мені теж переробити, щоби піонерка дружила з ремоконом?!
Якщо піонерка ззаду має вхід для пульта і контактна група керма дозволяє то можна, навіть потрібно це ж +1 до комфорту)
А можна ціну в особу?
Замовник дуже задоволений! Дякую!
Нормально)))
