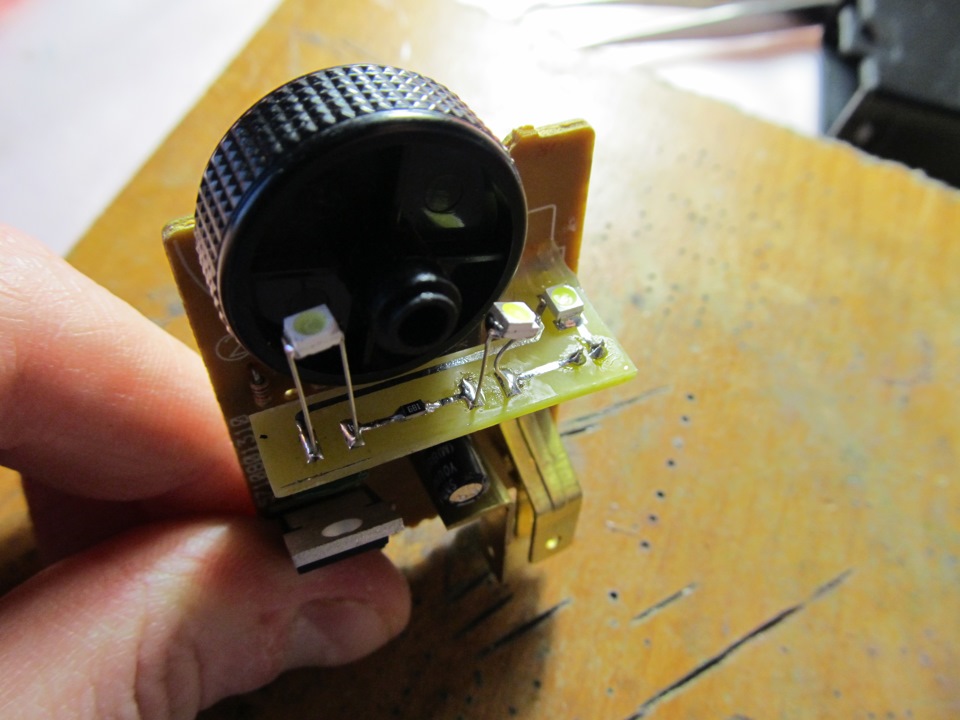

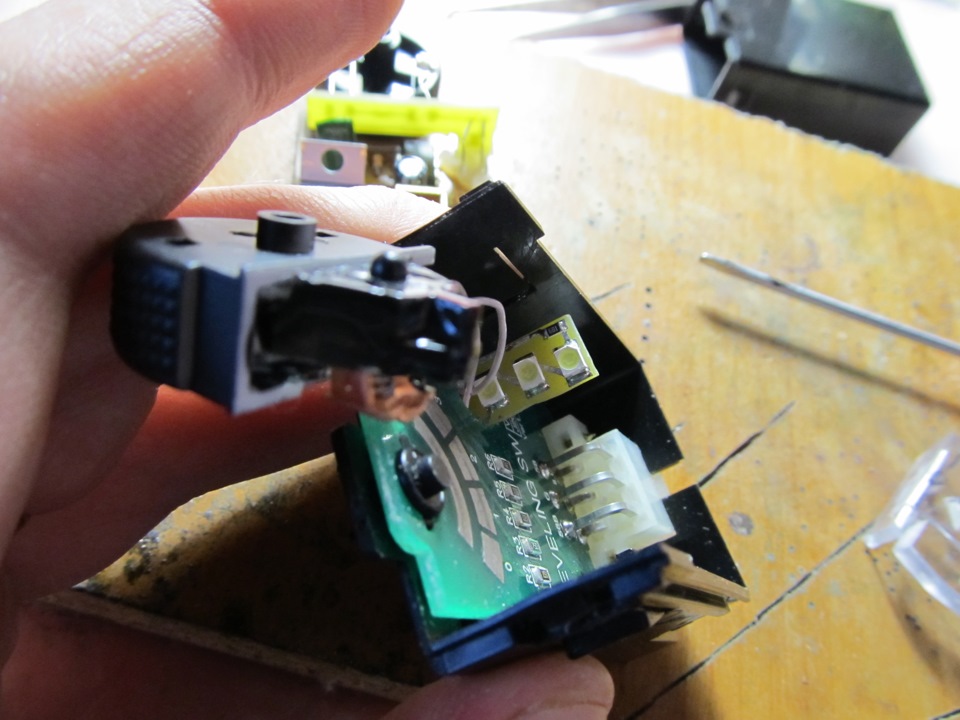

Продовжуємо пересвіт. Зробив хустки для блоків коректора фар ідиммера, в крутилку коректора фар засунув червоний діод длязасвітки рисочки червоним кольором, світловод крутилки зафарбувавчорним лаком щоб не було паразитних засвіток від основної білоїПідсвічування:Хустка в диммері зайняла своє місце, алерівномірність засвітки шкали яскравості, що збоку від крутилкизалишала бажати кращого, заважала вісь крутилки. Діоди які монтувавна плати і вивів їх на ніжках - результат відмінний, але тепершкала в найширшій частині світила значно яскравіше ніж все інше, підігнув ніжку і повернув діод трохи в бік піктограми.

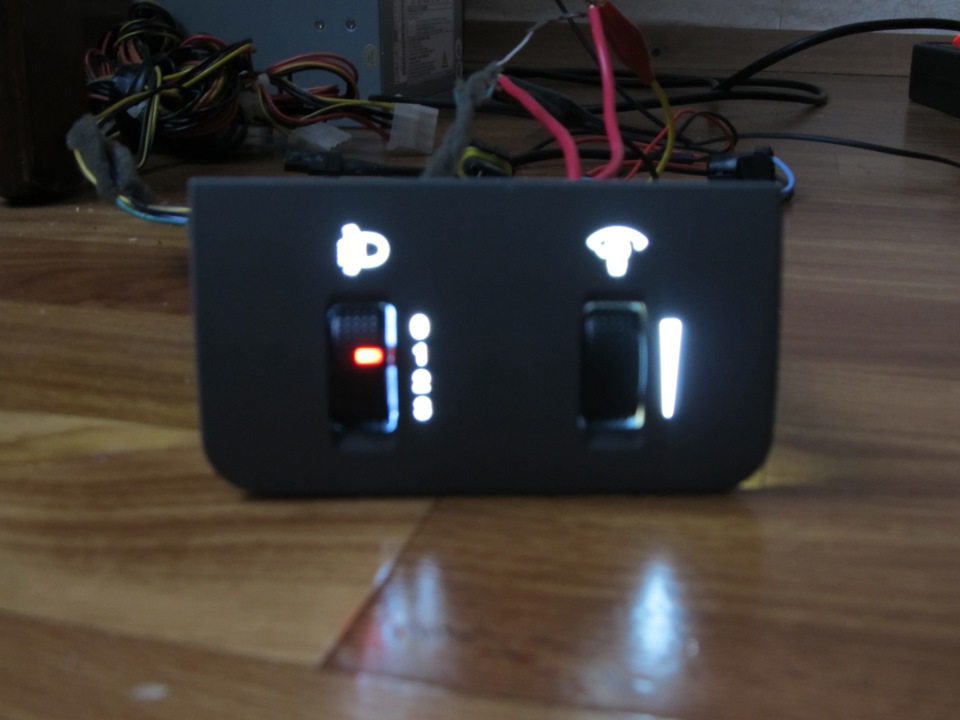

На фото яскраво, насправді піктограми чіткі і по очах зовсім неб'ють
Файл печатки
Коментарі15
А як пимпочку на коректорі зробив червоною? Світлодіод впхнув чи світлофільтр?
Світлодіод впхнув!
Спасибі)))
Так хустками поділишся чи як?..
Тобі готові плати чи креслення?
так креслення якщо можна ...
Мій варіант комплекту пересвіту лежить тут. Там наприкінці запису є посилання на архіви з усім необхідним…
Я ж тобі робив плату диммера ... А чого досі старий вартий?
Та я напевно буду інший модуль управління приладом ставити, на 2 канали! твоя хустка лежить ще не запаяна)
Там же і є два канали… А що хочеш отримати у результаті?
Особливо на стрілки, окремо на шкали?
Ні, у мене використовується один канал для підсвічування всього щитка (шкали і стрілки разом), а другий - включення підсвічування на іншій частині панелі приладів (блок кондера, диммер, коректор, аварійка). Але все можна зробити так, як ти хочеш, якщ...
2 канали потрібні для ефектного включення із затримкою і т.п.
Кожному своє… В принципі, можна і прошивку підпиляти під потреби…
