Треба було написати коли доведу до розуму, але відчуваю буде лінькипотім писати… Обіцяю виправлюсь на другому коректорі і на тихоря перезаллю фотки
Що у мене було:звичайний діод 3, 5мм здається ),
— зі стрічки випаяв діод 3528 червоний
— два резистори, взяв 1.5кОм
— термоклей
— паяльник з іншою Що б не завадило при собі мати:— чорну фарбу, без неї будуть косяки, як у мене.
світило, то світило криво, то закоротило, то взагалі заважалозібрати все до купи... Але вийшло і все стало на свої місця... Якпоказала практика там місця більше, ніж треба. > Косяки скажіть? - Та їх навалом! Але в мене є другий коректор, в якому я врахую всіпортаки і недоробки і взагалі буде агонь! br/>

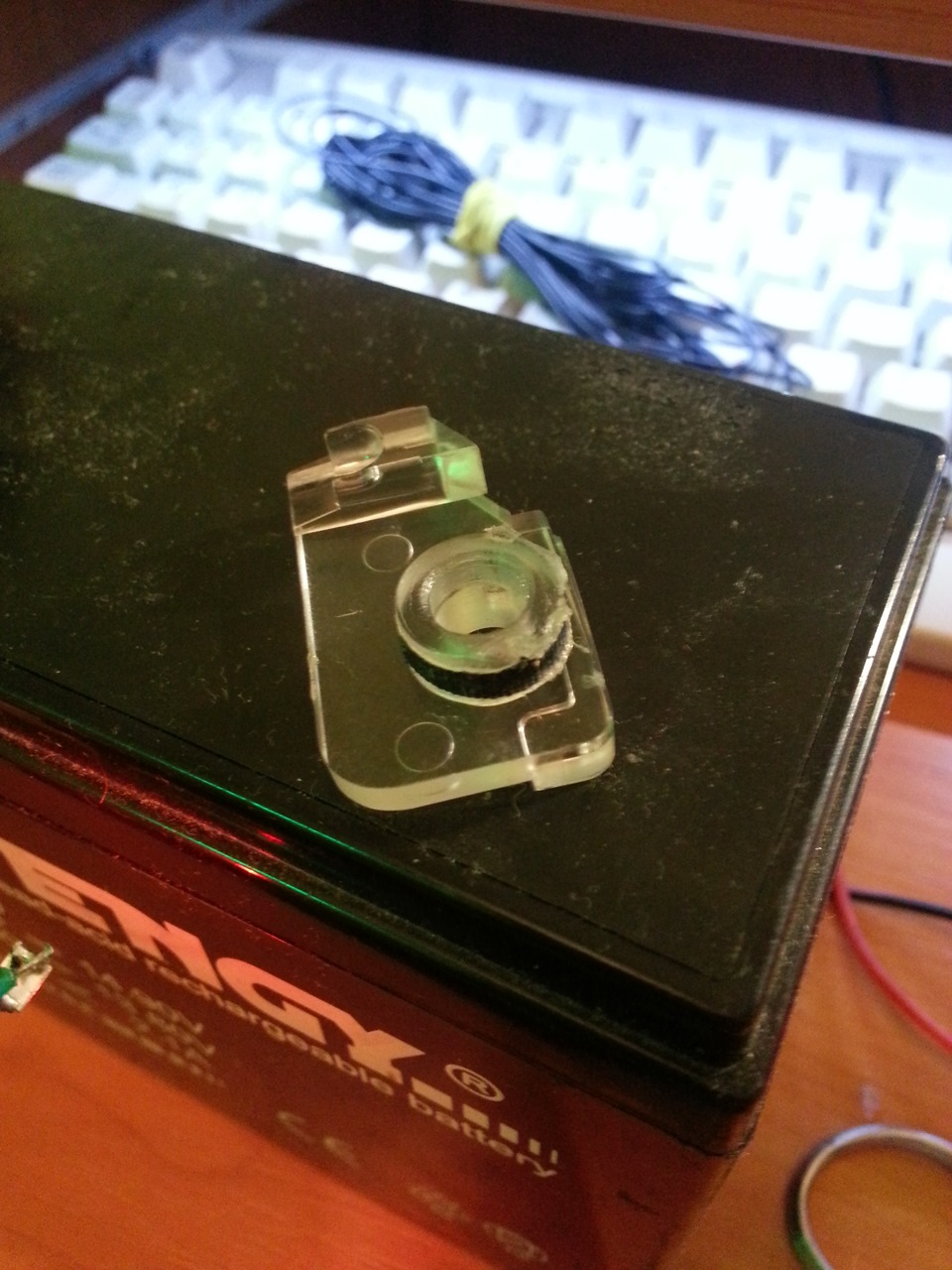

1. Ну так от, розбираємо, витягуємо плату, світловод. Тепер на щотреба зважитися, треба взяти плоскогубці і відламати або зрізати (видно по фото) частину світловода, який знаходиться в кнопці. Найого місці стоятиме червоний діод. 2. Те, що треба було зробитизаздалегідь. Беремо фарбу чорну і маленьку пензлик і фарбуємо нутроколісника коректора чорною фарбою. Якщо придивитися, вас може іпронесе на найближчий рік, але потім все одно нікуди не подінетеся, загалом коліщатко зроблено з відносно прозорого пластику іпофарбоване чорною фарбою зовні, а що буде з коліщатком колизітреться фарба? — "правильно, ЛАЖА! "
Короче кажучи, фарбуємо нутро і убезпечивши себе від подальшихпортаків. Тільки залиште для рисочки невеликий п'яточок. 3. Проколесо. Головне правило, щоб з нього нічого не стирчало і невилазило, там місце море. Уважно можна побачити на фото. Заливаємотермоклеєм трохи, потім на нього кладемо діод, підсихає і заливаємоінші порожнечі. Термоклей, коли висихає, є дуже хорошимсвітловодом, він рівномірно розподіляє світло — порядок однимсловом! Писи:заздалегідь придивіться, куди можна лити клей, а кудине можна. Зібрати у єдине ціле. Крутимо колесо, фіксуємо проводки.4. Випаюємо стокову 12В лампочку. Думаємо куди всунути резистори іяк підпояти наш новий освітлювальний прилад)) Раду погуглити яклюди роблять, адже варіантів дуже багато + діоди різних розмірів іконструкцій.
5. Перевіряємо, якщо все працює зафарбовуємо боки регулювальногоколіщатка фарбою, щоб уникнути засвітів як у мене)
6 . Збираємо, все має сісти на свої місця і легко крутитися. Якщодесь заважає термоклей, акуратно можемо зрізати лезом.

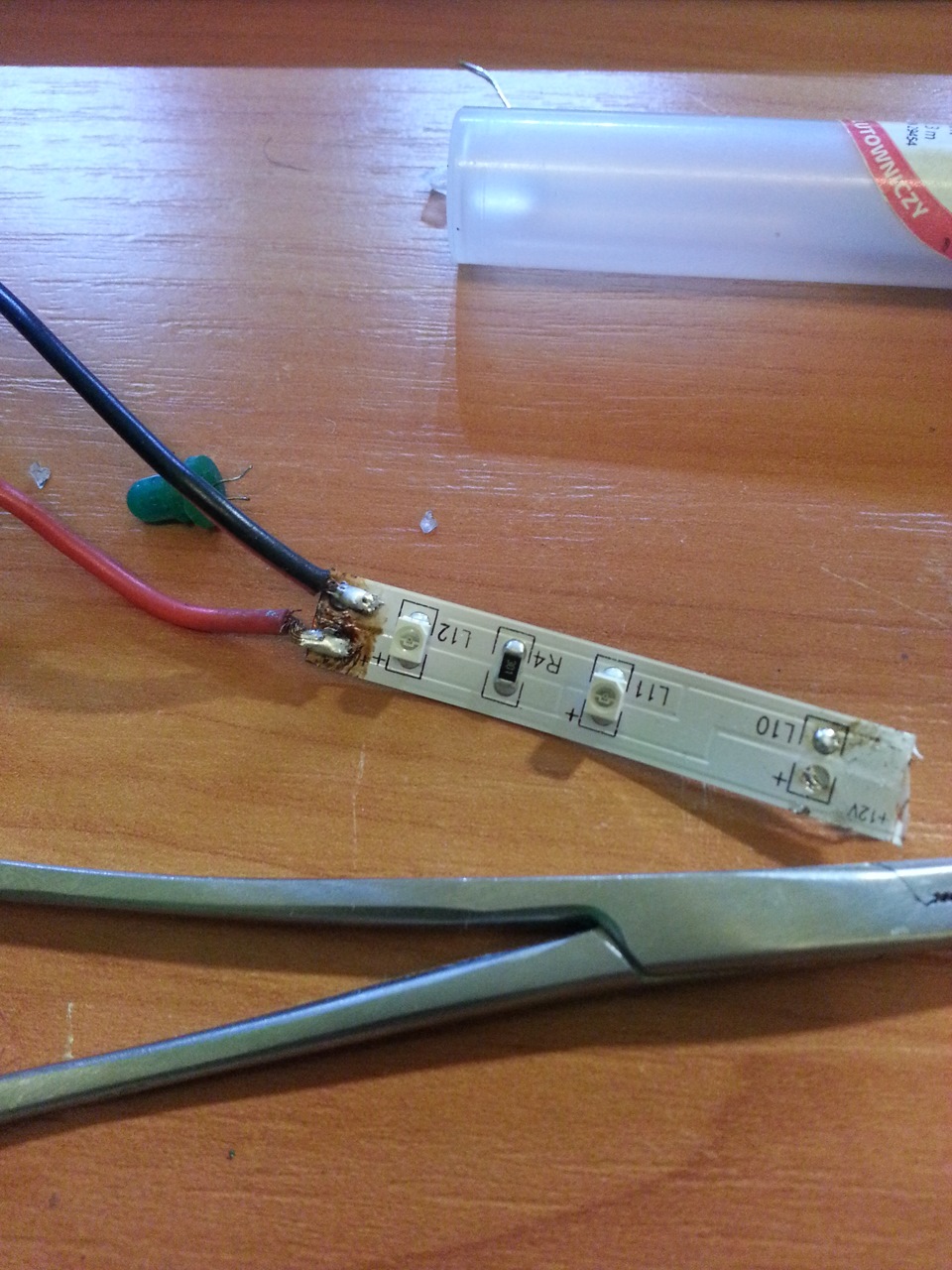

вже поламаний і підготовлений для монтажу шматок червоної стрічки.випаюємо один діод
думаю ми його поселимо тут дуже добре видно, фарба потертаколіщатко просвічується місцями
монтуємо білий діод на заводське місце
він же онфас)
зліва мінус з права плюс

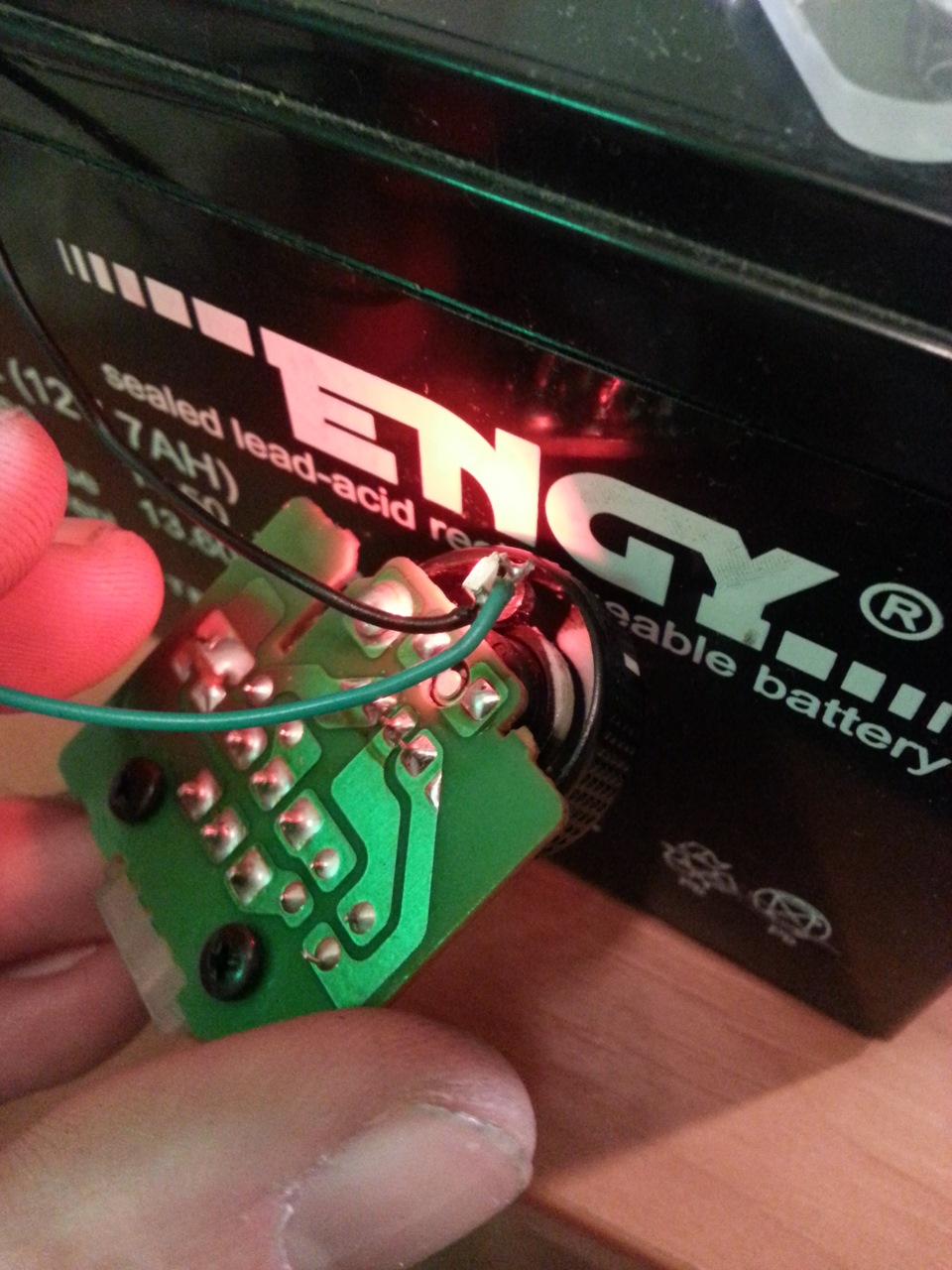

як я і писав вище, робимо проріз протягуємо дроти. Перевіряємо щобне заважали і фіксуємо одне колесо
підсумок

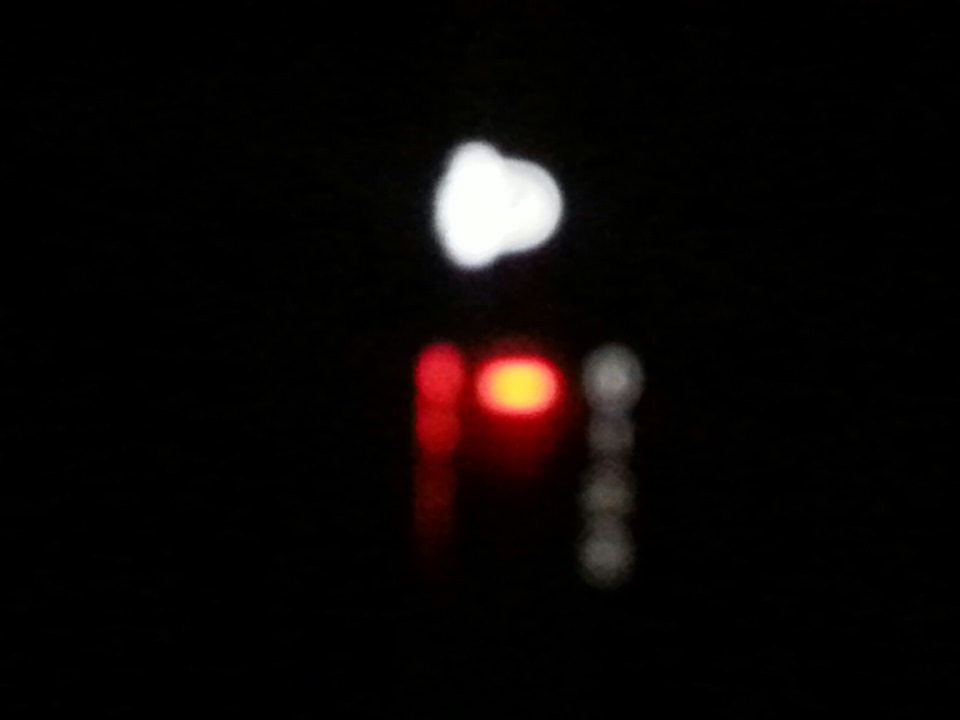

косячний результат напівфабрикат
косячний результат напівфабрикат

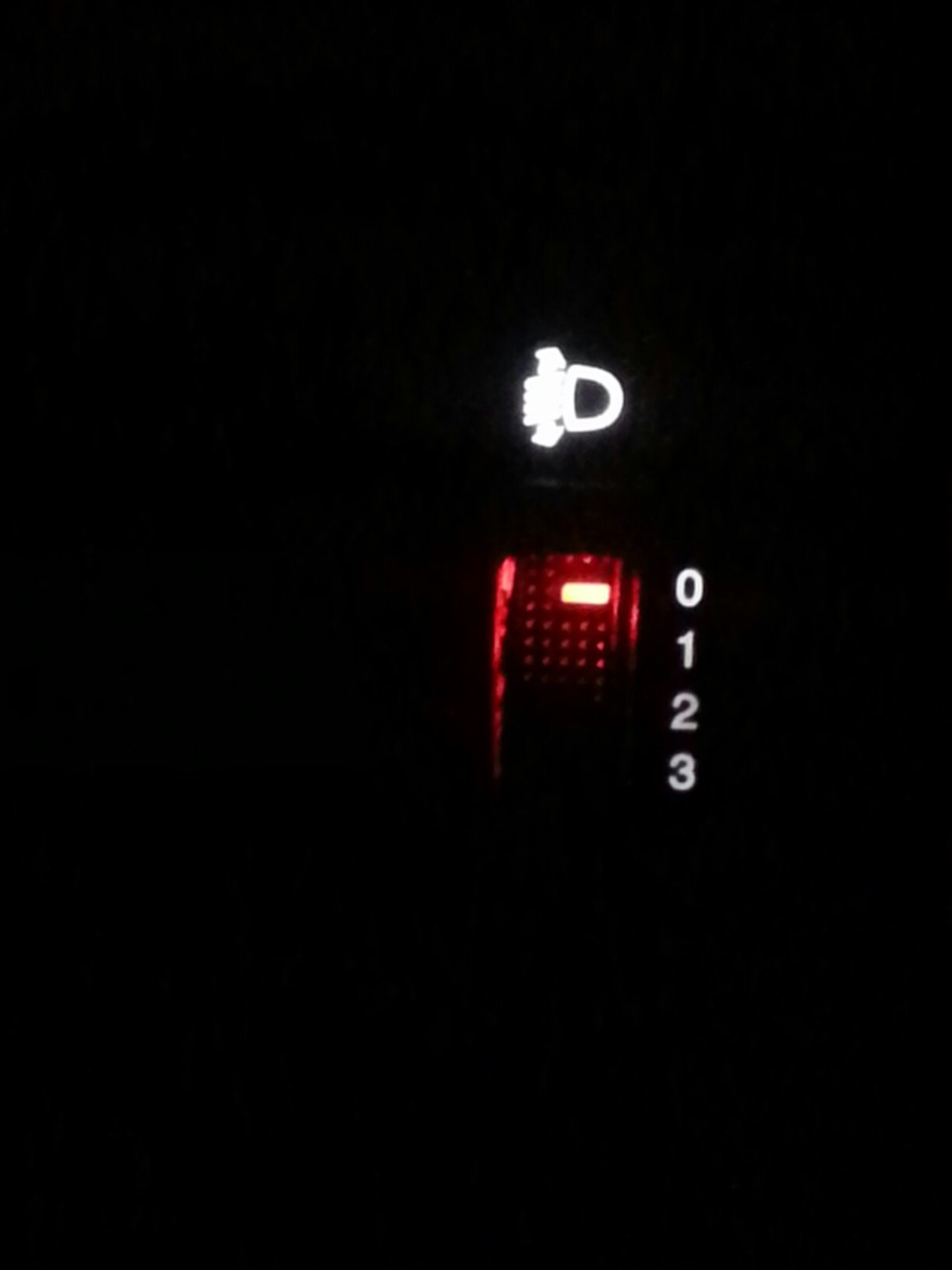

Тададам! ) телефон не передає ту кольорову гаму, але розібратиможна
<
Висновки:
Світитися дуже круто, злегка яскраво, але насичено. Можна булоспокійно брати резистори на 2-3кОм. Тепер напружує БУП зеленогокольору і кнопки, але ми це усунемо)
Перший млинець як завжди грудкою, але кому здається вийшовнічовошний) Свій запасний коректор зроблю без косяків, так що лаятине треба, а якщо є поради з радістю вислухаю Вас.
Дякую за увагу, може куму небудь допоможе або дасть гарнийстусан під зад. Звичайно як завжди великий піст про маленькуфігнюшичку)) Всім світу і вдалих пересвітів!
"якщо все працює зафарбовуємо боки регулювального коліщатка фарбою, щоб уникнути засвітів як у мене) 6. Збираємо, все має сісти на своїмісця і легко крутитись. Якщо десь заважає термоклей, акуратноможемо зрізати лезом.
вже поламаний і підготовлений для монтажу шматок червоної стрічки.випаюємо один діод
думаю ми його поселимо тут дуже добре видно, фарба потертаколіщатко просвічується місцями
монтуємо білий діод на заводське місце
він же онфас)
зліва мінус з права плюс
як я і писав вище, робимо проріз протягуємо дроти. Перевіряємо щобне заважали і фіксуємо одне колесо
підсумок
косячний результат напівфабрикат
косячний результат напівфабрикат
Тададам! ) телефон не передає ту кольорову гаму, але розібратиможна
<
Висновки:
Світитися дуже круто, злегка яскраво, але насичено. Можна булоспокійно брати резистори на 2-3кОм. Тепер напружує БУП зеленогокольору і кнопки, але ми це усунемо)
Перший млинець як завжди грудкою, але кому здається вийшовнічовошний) Свій запасний коректор зроблю без косяків, так що лаятине треба, а якщо є поради з радістю вислухаю Вас.
Дякую за увагу, може куму небудь допоможе або дасть гарнийстусан під зад. Звичайно як завжди великий піст про маленькуфігнюшичку)) Всім світу і вдалих пересвітів!
"якщо все працює зафарбовуємо боки регулювального коліщатка фарбою, щоб уникнути засвітів як у мене) 6. Збираємо, все має сісти на своїмісця і легко крутитись. Якщо десь заважає термоклей, акуратноможемо зрізати лезом.
вже поламаний і підготовлений для монтажу шматок червоної стрічки.випаюємо один діод
думаю ми його поселимо тут дуже добре видно, фарба потертаколіщатко просвічується місцями
монтуємо білий діод на заводське місце
він же онфас)
зліва мінус з права плюс
як я і писав вище, робимо проріз протягуємо дроти. Перевіряємо щобне заважали і фіксуємо одне колесо
підсумок
косячний результат напівфабрикат
косячний результат напівфабрикат
Тададам! ) телефон не передає ту кольорову гаму, але розібратиможна
<
Висновки:
Світитися дуже круто, злегка яскраво, але насичено. Можна булоспокійно брати резистори на 2-3кОм. Тепер напружує БУП зеленогокольору і кнопки, але ми це усунемо)
Перший млинець як завжди грудкою, але кому здається вийшовнічовошний) Свій запасний коректор зроблю без косяків, так що лаятине треба, а якщо є поради з радістю вислухаю Вас.
Дякую за увагу, може куму небудь допоможе або дасть гарнийстусан під зад. Звичайно як завжди великий піст про маленькуфігнюшичку)) Всім світу і вдалих пересвітів!
"а якщо є поради з радістю вислухаю Вас.
Дякую за увагу, може куму допоможе або дасть хороший стусан підзад. Звичайно як завжди великий піст про маленьку фігнюшичку)) Всімсвіту і вдалих пересвітів!
"а якщо є поради з радістю вислухаю Вас.
Дякую за увагу, може куму допоможе або дасть хороший стусан підзад. Звичайно як завжди великий піст про маленьку фігнюшичку)) Всімсвіту і вдалих пересвітів!
Коментарі19
Нормально вийшло! Хочу дати пораду (може корисний, а може і ні) як я зрозумів, головний косяк який тебе турбує, це збоку коліщатка просвічується червоне світло? так? Пропоную не на коліщатко, а на пластик корпусу коректора в щілину приробити з тонког...
Як альтернатива фарби не погана. Дякую
Та ну на)))
Добре зробив, сам колись таким займався. Хоча зараз знову хочу рідне підсвічування.
Класно вийшло)) Теж хочу собі так зробити, ось тільки руки все ніяк не доходять… (
на фоткках фігня, в реалі навіть з косяками в рази краще. Нічого наступний пересвіт буде як на заводі, навіть краще
Чекаю запису))) Удачі!
запис робити не буду, той же процес, тільки підфарбувати трохи) але фотки перезаллю
Гарно вийшло.
дякую
нормік!питання!-що це біля коректора фар за червоний індикатор? а то в мене такий же…
ахаха) а я думав це колгосп ...) взагалі не вкурсах, я взяв ел. дзеркало і поки його не поставив вирішив пересвітити. Немає найменшого поняття що за індикатор, але думаю зробити з нього індикатор роботи вентилятора охолодження
Хороша задумка!)))) стежитиму за бж)))
у тебе він підключений до чогось?
ні ... 2 проводка обрубки ...
жесть, може це для ланосів на автоматі або індикатор заводського обігріву дзеркал
зрозумів…
ща погуглю, якщо знайду відпишусь
бл.спс)
