Сьогодні з'явився вільний час увечері і вирішив продовжитиексперименти з приборкою!

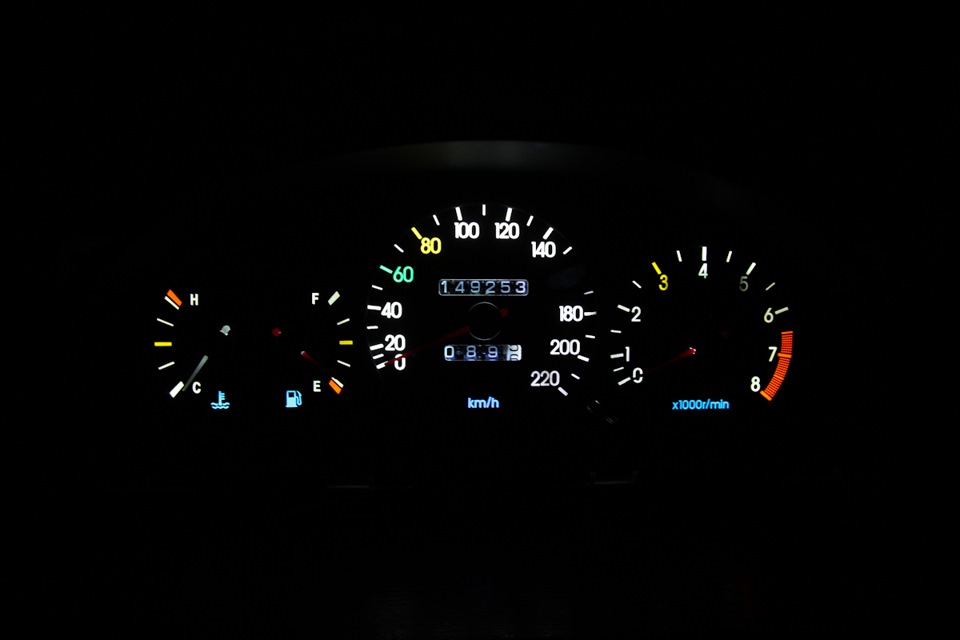

Після минулих витівок та перевірки як працює плівка Oracal упересвіті приладки, я вирішив продовжити.На останньому етапі всебуло сумно і виглядало ось так:

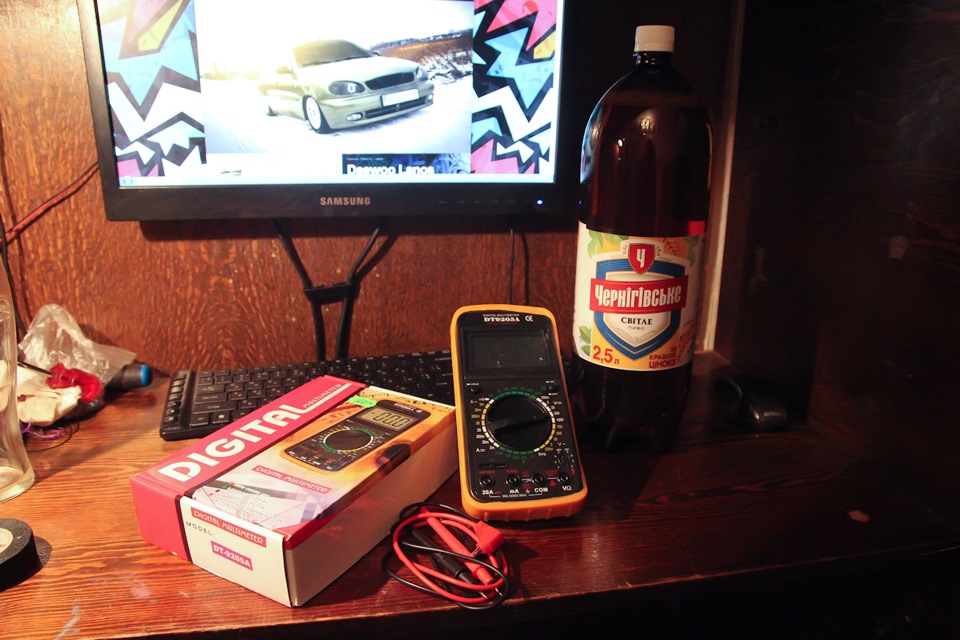

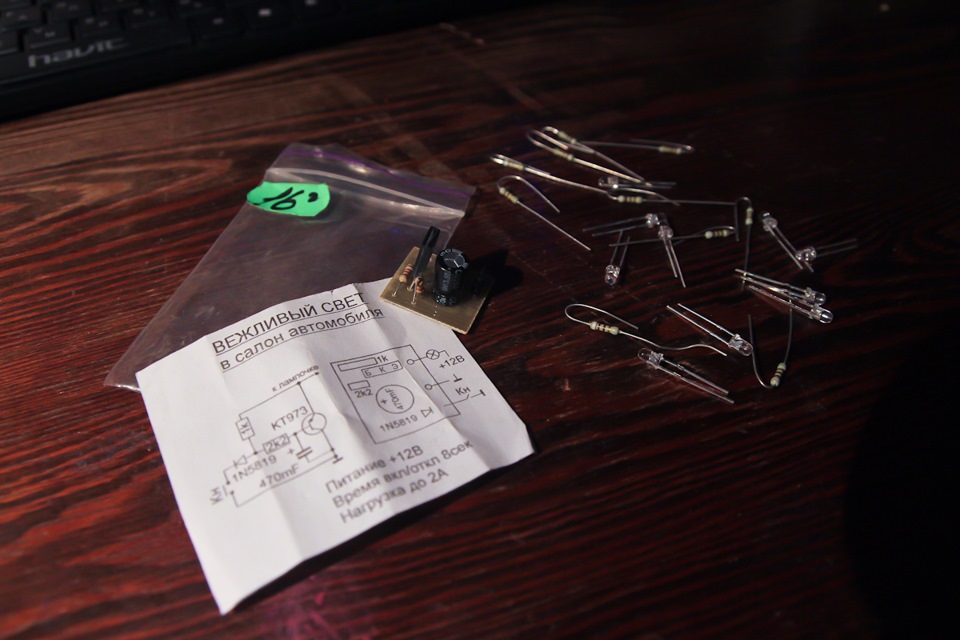

Сьогодні збулася моя мрія і був куплений тестер:Так само купивввічливе світло для автомобіля, але використовувати я його буду вприладку)

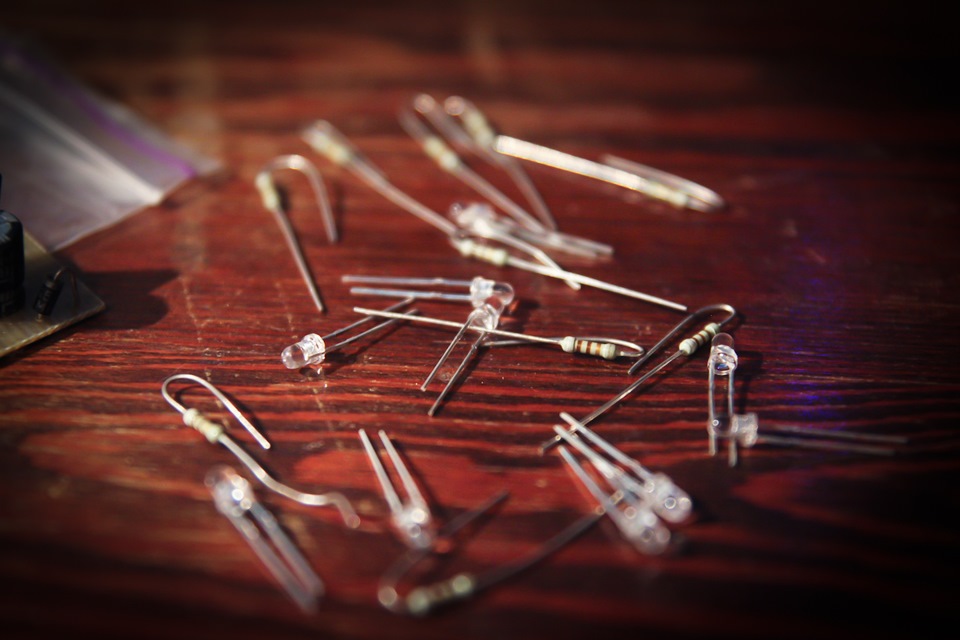

Далі були куплені світлодіоди червоні 3мм під 3 вольти, а такожопір для їх підключення на 12 вольт.Все це добро для стрілок.Oracal у чотирьох кольорах (для експериментів), синя, червона, помаранчева та фіолетова, фіолетова виявилася зовсім відстійною, так що її не використав, інші кольори показали себе відмінно. Доречі плівка прозора, в магазині де я її брав, називають її "вітринною". 160", смужечки з її боків заклеїв чорним матовиморакалом, щоб не так убого виглядало:Далі приступаємо до зняттянапилення зі зворотного боку шкал. Колись у когось у БЖ бачив яклюдина писала, що категорично не можна знімати це напилення, нібитовоно сприяє рівномірному розсіюванню світла… Та це правда, алетільки при використанні стандартних ламп розжарювання. Якщо ж випроклеїли світлодіодні стрічки по периметру приладки, то сміливознімайте напилення за допомогою ганчірочки та слабкого ацетону.
Стерли напилення:
Проклеїв плівку Oracal на свій смак та розсуд:

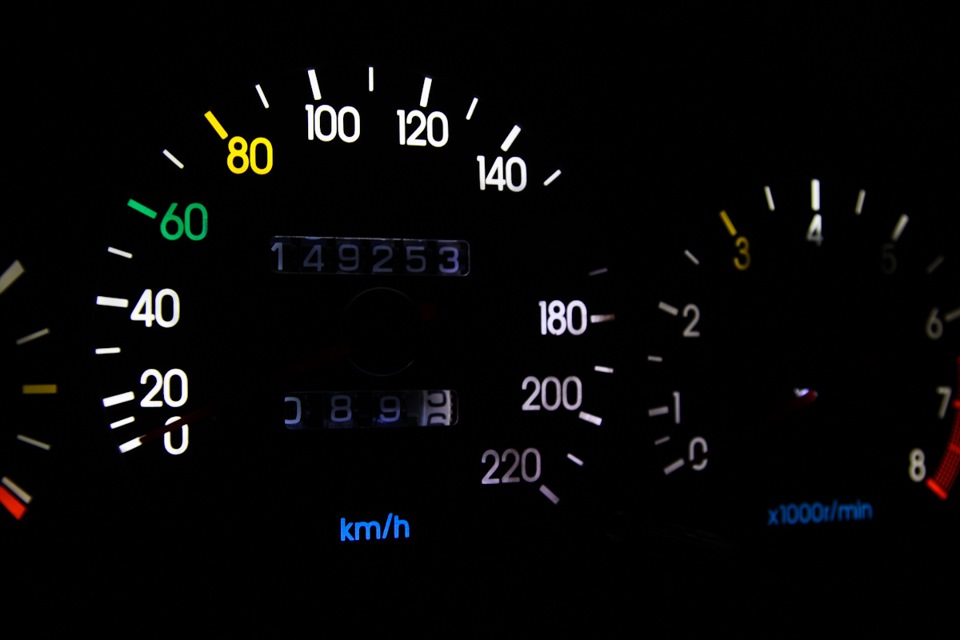

Проклеїв так на всіх шкалах на свій смак і колір, поставив на місцедля перевірки:Начебто непогано, але щось мені не подобається, нунічого на Спершу зійде, як дозріє які кольори використовуватиперероблю. Далі приступив до встановлення підсвічування стрілок, але встиг встановити тільки на одну стрілку, тому що вже диковтомився і хотів спати, а так само написати цей запис в БЖ; )Вирішив спробувати встановити 1 світлодіод, думав вийде жахливо, але вийшло просто круто. Світлодіоди дуже яскраві попалися, світитьдуже гарно.Хоча багато хто використовує по 2-3 світлодіоди настрілку…
Паяльником випалив місце під світлодіод і на гарячу посадив його насвоє місце:
>
Підключаємо та перевіряємо як світитиме:
О, начебто те, що треба!
< /Збираємо далі для більш детального аналізу результату:Те, що яхотів, але решту стрілок відклав на вихідні. Тож чекайте наступногозапису))
Хочу помітити, що такого плану приладок ще не зустрічав, хочабагато хто переглянув…)
Так що вважаю скромним ексклюзивом)))
Задавайте питання в коментарях, всім відповім!
> Ставимо лайки, всім добра! )
Коментарі20
На вашу пораду підсвітив стрілки, але поставив два світлодіоди і відокремив перегородкою від оргскла підкладки, щоб локалізувати червоний колір, підкажіть, а куди ви їх підключили на платі?
У мене плавне розпалювання, до нього і підключав
Ввічливе світло в магазині брав?
так
в авто чи радіотехнічному?
І ще питання з підсвічування стрілок, дуже складно для людини не зовсім дружить з паяльником?))
Складно, але реально)
Зрозумів, спасибі! А можеш підказати до кого у нас у місті можна звернутися з проханням про допомогу за винагороду? Буду дуже вдячний))
Треба знайти хто вміє паяти і цькувати плати сам) Я таких не знаю)))
Привіт землякам! Потрібна підказка, теж проклеїв діодну стрічку, але місцями світло не рівномірне. але я не прав покриття зі зворотного боку шкал, чи варто пробувати стерти?
Прати по-любому треба для рівномірного свічення. Напилення розраховане на лампу розжарювання.
Пасибо, спробую, а то невеликі засвіти напружують трохи))
Чомусь ніхто не пише, куди запитувати стрічку після її спайки. Куди ти запитав і як?
До патрончика від готелю підпаяв дроти, а патрончик цей вкрутив на своє місце.
А як + - знайти на патроні? Методом тику?)
Саме)))
можна докладніше про ввічливе підсвічування салону? )
Ось найпростіший спосіб) nighton.com.ua
як вона діє знаю, ти сам паяв свій, чи купив?
Я купив конденсатор і діод. І підключив всю цю справу.
