Страшний E-Com і як з ним боротися.

Всім привіт. Останнім часом неухильно зростає статистика цієї самоїпомилки E- Com. Настільки росте що вирішив написати цюстаттю.Ремонтами я не займаюся, тому інфа яка тут буде це теоріячистої води.
mbus за якою всякі аудіо-пристрої і не тільки, передають одинодному циферки. Там бігають команди управління, питання-відповідь, різні блоки викидають туди свій стан, а інші читають. Якийсь аналогкан-шини, але більше ліній і свій "закритий" протокол.

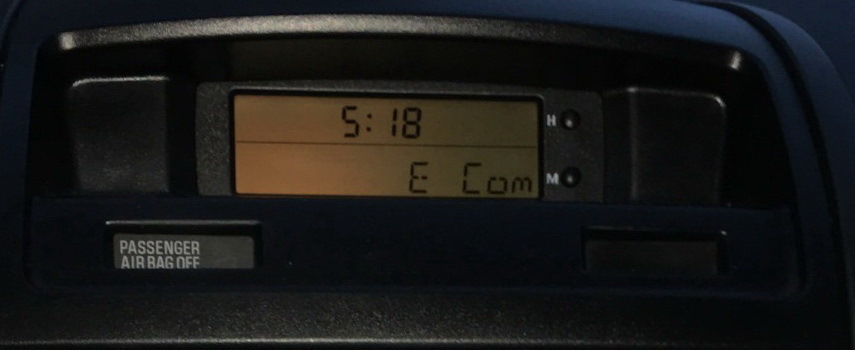

Так ось E-com означає що порушений зв'язок між дисплеєм імагнітолою.
Причина може бути в проводці або несправності магнітоли/дисплея.
З проводкою все просто…тут або немає контакту де він повиненбути (обрив) або він є там де не повиненбути (замикання). Також банально можуть бути не до кінцявстромлені роз'єми.Нас цікавлять лінії m-busy, m-data і m-sck. Накожній магнітолі/дисплеї вони розташовані за своїм. Шукайте інфупід власне обладнання самі. Вона є і легко шукається.

З проводкою ясно…розглянемо випадок складніше — коли щось згоріло вмагнітолі.

>
Причин як правило 2:
1.Це < �м> мийка салону, коли автомийники задувають вповітропроводи ядрену хімію ... Вона відмінно стікає по проводах вмагнітолу, роз'їдаючи пайку, ніжки радіодеталей і міжшаровіпереходи на платі.
У цьому випадку все розбирати…відмивати спиртом тавідновлювати…і сподіватися що нічого не згоріло.
Вірогідність успіху залежить від минулого часу. Якщо відразублизька до 100%. Якщо помилка з'явилася то зникла… і так поїздитидеякий час то ймовірність прагне до 0.

2. Причина 2. Колгоспне підключення аукса. Якийсь розумникпридумав замість рідних пінів пхати в роз'єм зачищені дроти, ще йбагатожильні ... І все дружно ідею підхопили т.К. Це дешево тасердито. Ще й при всьому цьому процесі не відключаючи клемуакумулятора. Навіть якщо Ви супер акуратна людина і у Вас вийшло цевсе запхати нічого не закоротивши, то не факт що з часом, смикаючицей аукс кабель, волоски багатожильного кабелю почнуть ламатися, розпушуватися і лізти в сусідні піни, влаштовуючи тамармагедон.
< /p>
Отже найголовніше. Що робити і як з цим жити:Завантажуємо схеми, роздруковуємо і несемо їх і магнітолу до знайомого/незнайомогоелектронника з осцилографом.

Схема та плата рокфорду посилання . Не дивіться, що у магнітолиінша морда. Схема та плата там ідентична нашому рокфорду.
Однодискова магнітола. Посилання
Підключаємо на магнітолу живлення та ACC. Землю на корпусмагнітоли.
Якщо є e-com значить немає якоїсь лінії m-busy, m-sck, m-data.
Шукаємо ці піни на білому роз'ємі або на 13 піновому круглому ідивимося сигнал осцилографом. Там повинні йти імпульси на кожнійлінії, такі як на останній сторінці мануалів. Якщо там земля/обривабо постійні +5в означає ця лінія здохла. На кожній лінії стоїть по3 транзистори, утворюючи буфер. Для рокфорду це Q771 та інші.Швидше за все згоріли 2 з них на цій лінії. Простіше перепаяти всі3, ніж шукати дохляків. Номінали є в документації, але такітранзистори навряд чи знайдете у продажу. Простіше випаяти змагнітоли донора. Ще буває, що згорів сам вхід на контролері. Такамагнітола ремонту не підлягає, але вона чудовий донор для інших. Щебувають ситуації коли ці транзистори згоряють у самих дисплеях, алена дисплеї у мене схем немає. Якщо це годинник — простіше купитиновий. Якщо це ralliart дисплей, а такий мені траплявся, і я дужедовго дзвонив ці самі транзистори крізь 3 плати, десятки переходівта внутрішні шари… і знайшов їхнє розташування. Монітор успішновідремонтував і якщо кому потрібна інфа — можу поділитися. Щодомікродисплейчика. Залишилося розробити корпус та плати. Для корпусупотрібний 3д принтер з якісним друком. Останні місяці 2 я збиравтакий 3д принтер.Вільного часу було не дуже багато. Зараз займаюсяйого налаштуванням. Думаю дисплейчики підуть у серію навесні.
UPD. Нехай електронник посадить m-busy на землю на 1 секунду..Магнітола повинна посипати імпульсами на m-data та m-sck
