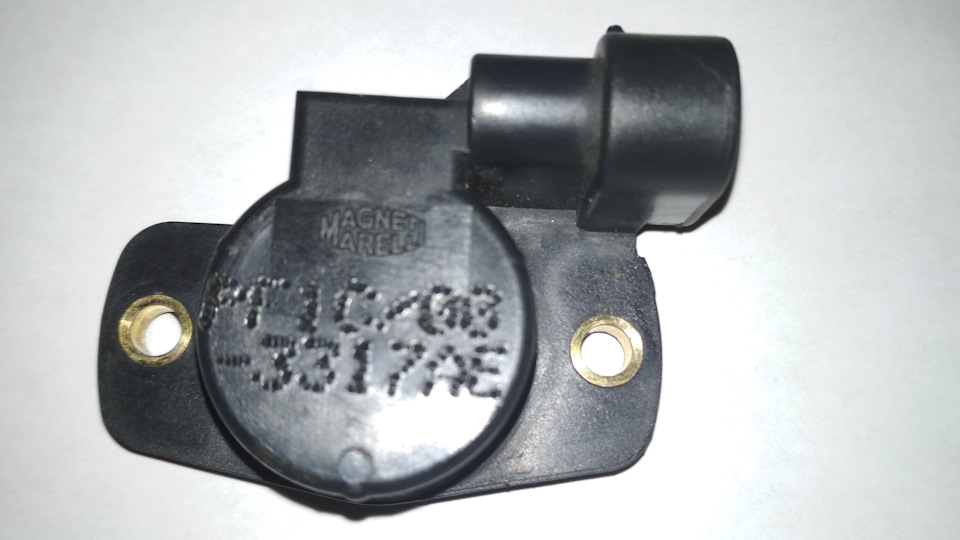

Перевірка потенціометра (ДПДЗ) F3P 674 1.8L Laguna 1
У закритому положенні

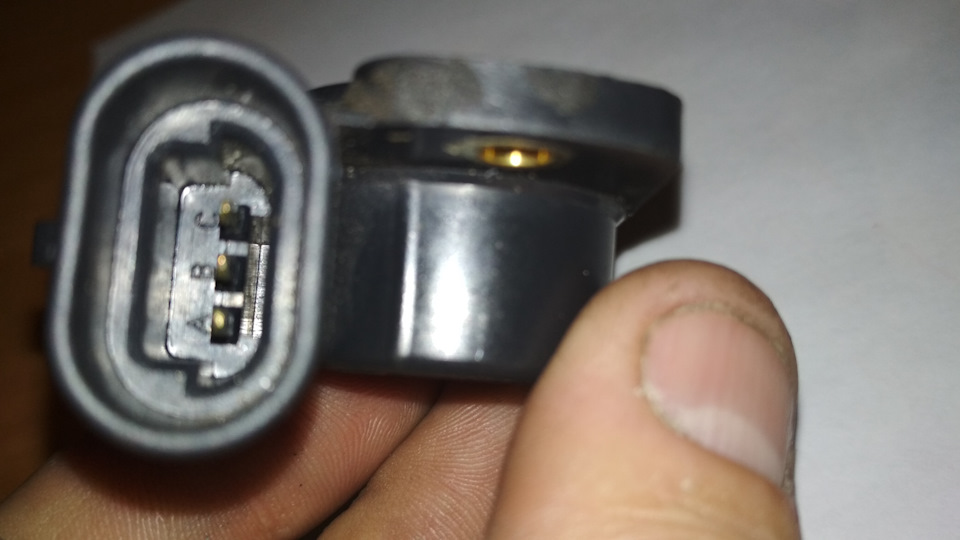

АВ-1, 2
АС-1, 15
ВС-2, 14
У відкритому положенні
АВ-1, 2
АС-2, 14
ВС-1, 15
При плавному відкритті, контакти АС, опір зростає до 2, 20 (заслінкавідкрита приблизно 90%) потім падає до 2, 14.
Контакти НД 2, 14 у закритому положенні, (10% прочинено) 2, 20 і даліпадає до 1, 15 ом

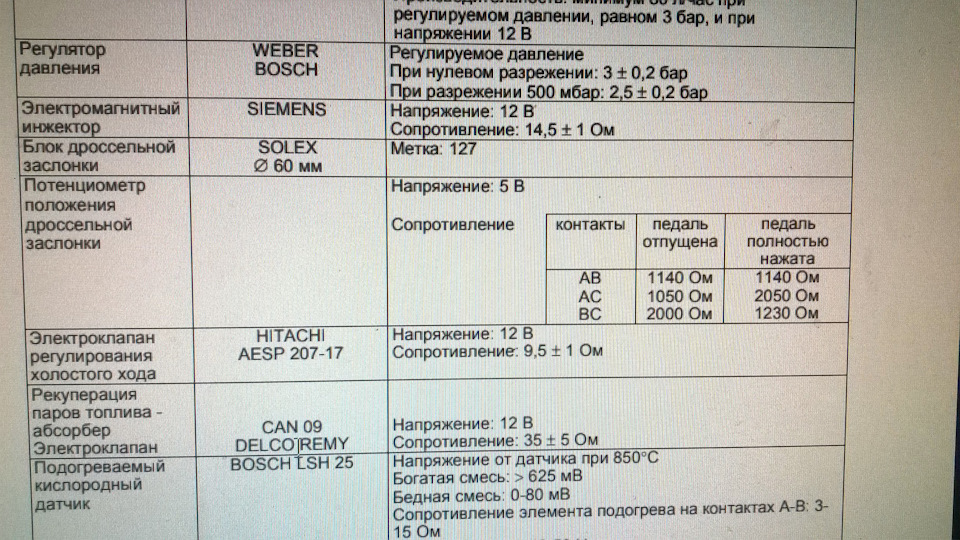

з мануалу






Коментарі11
Доброго дня. Я хочу на столі перевірити ДПДЗ. На які контакти подавати харчування? І скільки вольт?
живлення подавати не потрібно, в ДАДЗ вимірюється опір, параметри вище темі.
Я хочу осцилографом перевірити. Є косяки по резестивних доріжках, які омеметром не побачиш. А для цього потрібно харчування подати.
А-мінус-плюс 5 вольтДПДЗ на схемі під номером 222
Ось дякую.
От запилив видосик.
Пізнавально, шкода осцилограф є не у всіх…)
Мультиметр вам дрібні дефекти у вигляді голок не покаже. А тепер уявіть, як такий сигнал трактує ЕБУ.
Та я в курсі ...)
Привіт. Ай красунь! Таких постів розумних написав і наймав. Дякую. Респект. Зараз заділюся зі своїм народом.
Ну так було ж, у кого шпаргалки, подивитися)))
