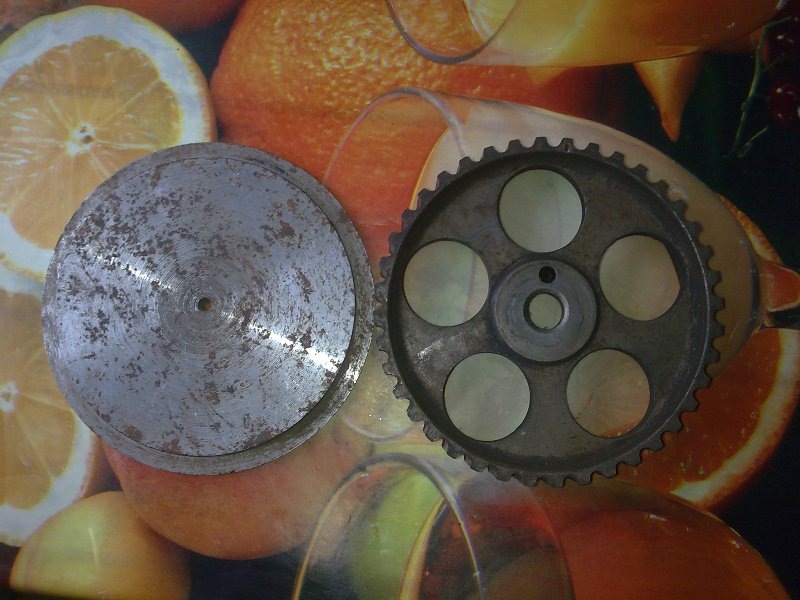

Ну власне хворий та імплантант

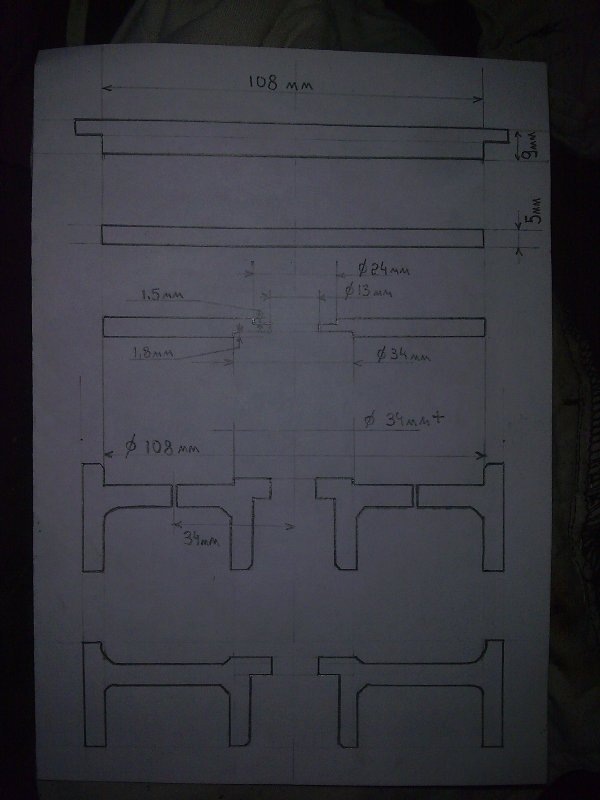

Розміри

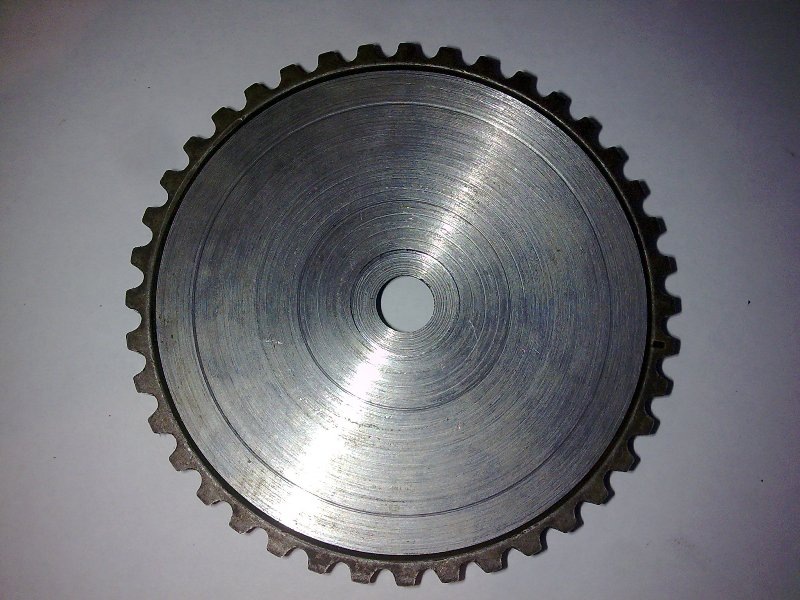

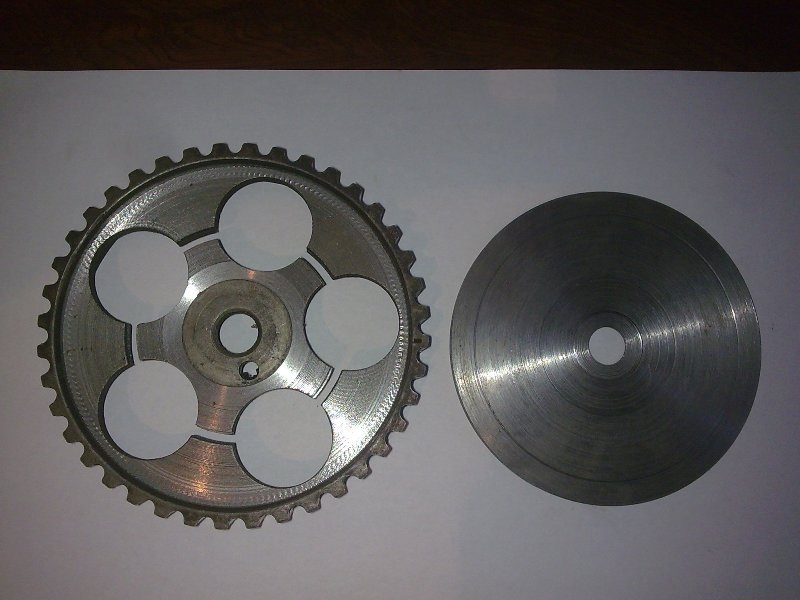

Деталі після токарного верстата, шайба виточена так, щоб додатковопритискати болтом до внутрішньої частини шестірні.Зовнішня частинабуде на болтах, а внутрішня на заклепках 5мм, так як тіла там небагато, плюс додатково притискати буде болт.
< /
Залишилось за малим, просвердлити отвори, і поставити болти тазаклепки…
Завтра займусь …
Світло.

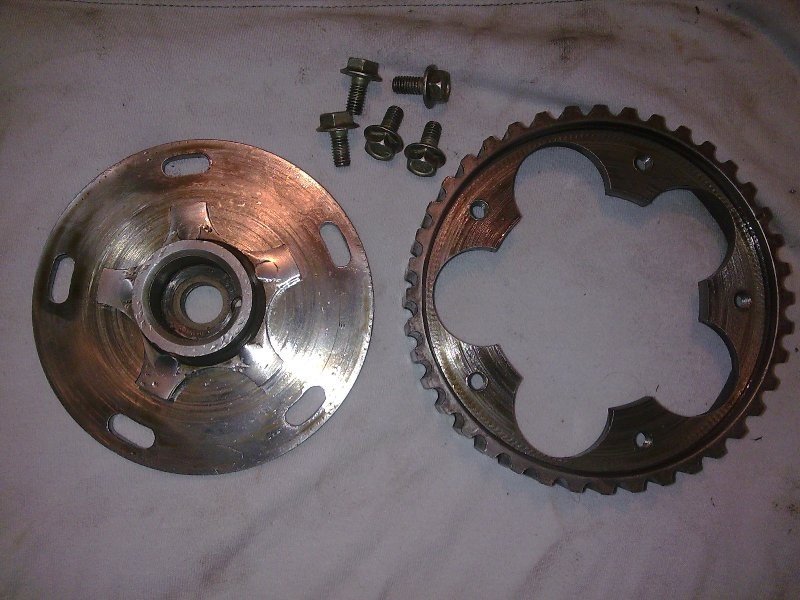

Внутрішню частину шестірні запресував на гарячу в шайбу (насилу), просвердлив отвори 5мм і приклепав заклепками 5мм. Нарізанорізьблення, проточено пази. Максимально точно на шайбі булапоставлена мітка, яка відповідала стокове стан шестірні.> Регулювання зробив +/- від стоку на підлогу зуба, за ідеєю маєвистачити
Штангенциркулем перевірив по колу, відстань має бути максимальнооднаковою
< br>





Коментарі13
тобто. як я розумію ... Крутний момент воно як би не змінює, а тільки змінює оберти на яких він максимальний? тобто. враховуючи що к.с. - ми дефорсуємось, а переносячи момент на верхи-форсуємося?
Виходить що так
що воно на f3n взагалі дасть 3-4 л.с. де почитати ткніть )
В ідеалі (існує думка) в момент такту продування коли поршень у ВМТ, впускний і випускний клапан повинні бути однаково відкриті - тоді двигун відмінно працює у всьому діапазоні. А так як при виготовленні деталей із серійному виробництві існує похибка...
треба було робити з дюралі, сталева важка шайба, ну і биття, щоб було мінімальним при точенні. Також треба було відразу робити отвори, а вже потім розрізати шестірню, ну принаймні я так робив)
На жаль, але дюраль у нас х. знайдеш, все здали в цветмет((( Шайба виточена так щоб внутрішня частина запресовується на гарячу, а зовнішня в притирання без люфту)). влазила), а при однаковій температурі, вільно крутиться але не люфт ( токарю респект ...
в межах одного зуба робив регулювання, але на F3n може можна і трохи більше, але небезпечно. Я звичайно вибачаюсь, я може чогось не прочитав, а що зі шпонкою?
Тобто як у мене на останньому фото, відмічено червоними лініями крайні положення, це нормально чи багато? Я трохи не зрозумів питання про шпонку, в сенсі що зі шпонкою?
так, куди вона робити, що ви робили, щоб щільно сідало кільце. До речі, може треба посадити болти на різьбовий клей? Начебто все добре. думаю, що градус не сильно вплине на роботу
що ви робили, щоб щільно сідало кільце - токарю пояснив, що хочу в кінцевому результаті, він зробив різцем кути 90 градусів на шестірні, відносно площині до якої прилягає шайба, а її виточив з допусками, тобто в стоку там плавні переходи, а у мене ку...
у тебе токарний верстат у ямі?)
На жаль немає(, в сусідньому селищі ...)
млинець подумую теж собі зробити ...
