Ідея полегшити колінвал засіла в голові, тобто в мозку вже давно.Дуже мені не подобалося. Що начебто невеликий двигун у Запоріжці, але ковбасить його не по-дитячому.І ось нарешті то черга дійшла ідо цієї процедури — ліпосакції, тобто полегшення колінвалу.Звичайно, стенд для динамічного балансування в такому великомумісті як Харків знайти не складно, але вся проблема в тому, що впроцесі доробки колінвала його потрібно було постійно то пиляти, тобто прибирати зайвий метал, то проганяти на стенді. Того, щобдізнатися, де цей непотрібний метал прибирати, тому цей процес мігрозтягнутися на досить тривалий проміжок часу, якого і так невистачає, і було прийнято рішення, що потрібно зробити примітивнийбалансувальний стенд для чорнового балансування коленвала.
Найпростіший стенд для балансування колінвала був зроблений здриля, що підвішується, гака та метрової довжини міцної мотузки. Якпоказали випробування, за допомогою такого нехитрого пристрою можнаспокійно відбалансувати будь-який коленвал. Так, ще знадобитьсямаркер для встановлення міток, які ставляться під час обертанняколенвала. Так як шатуни я вже полегшив і розвішив, на моєзамовлення були зроблені противаги на шатунні шийки коленвала. Масакожного дорівнює масі нижньої частини шатуна — 440 грам.

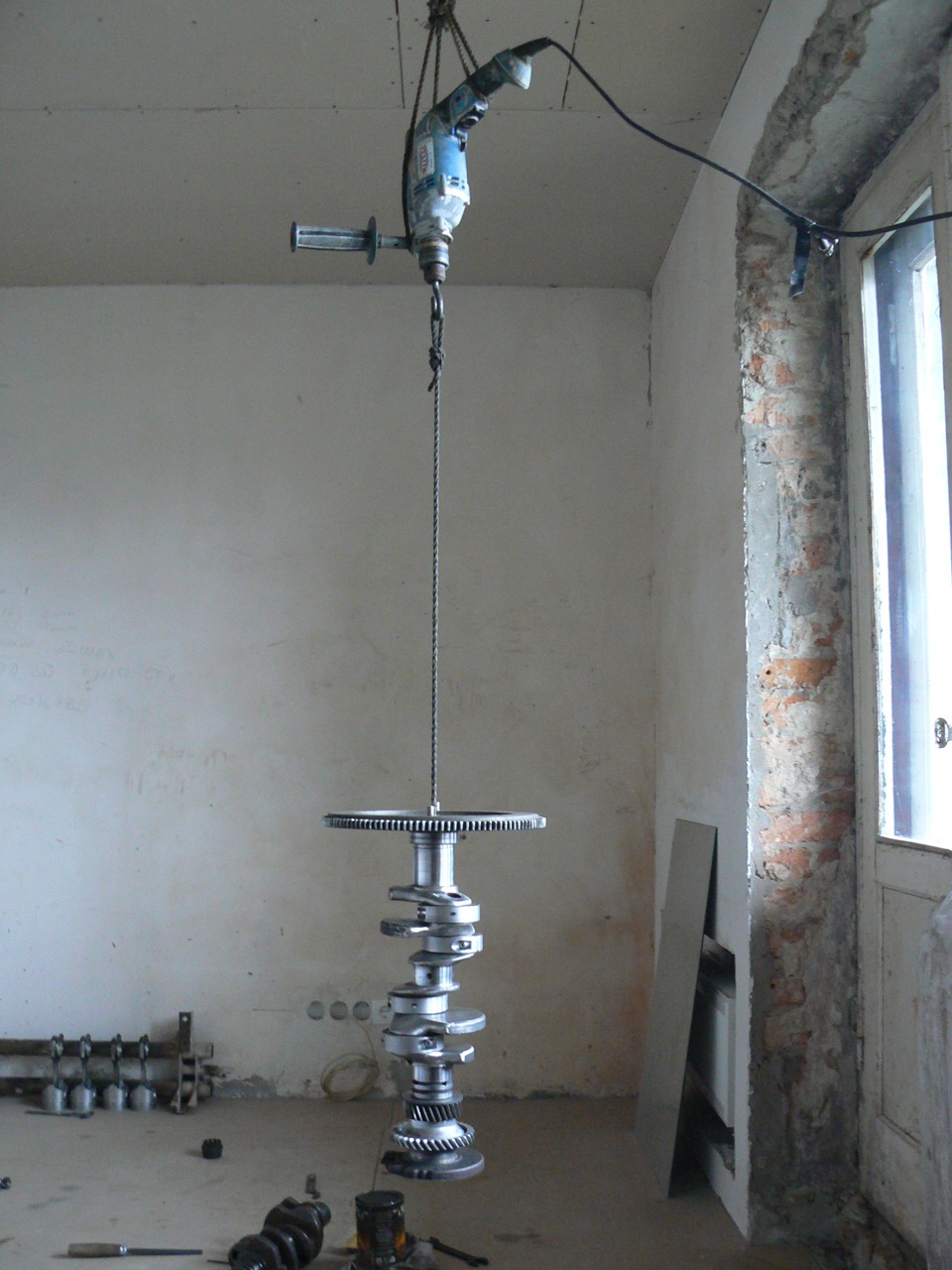

Супербалансувальний стенд
Колінвал балансується у зборі з маховиком, зчепленням, шестернями, корпусом масляного фільтра та одягненими на шатунні шийкипротивагами. Для правильного визначення місць дисбалансу колінвалпотрібно крутити в обидві сторони, і вже за показаннями двох мітоквизначати зону дисбалансу. Метал необхідно знімати з протилежногобоку від міток.

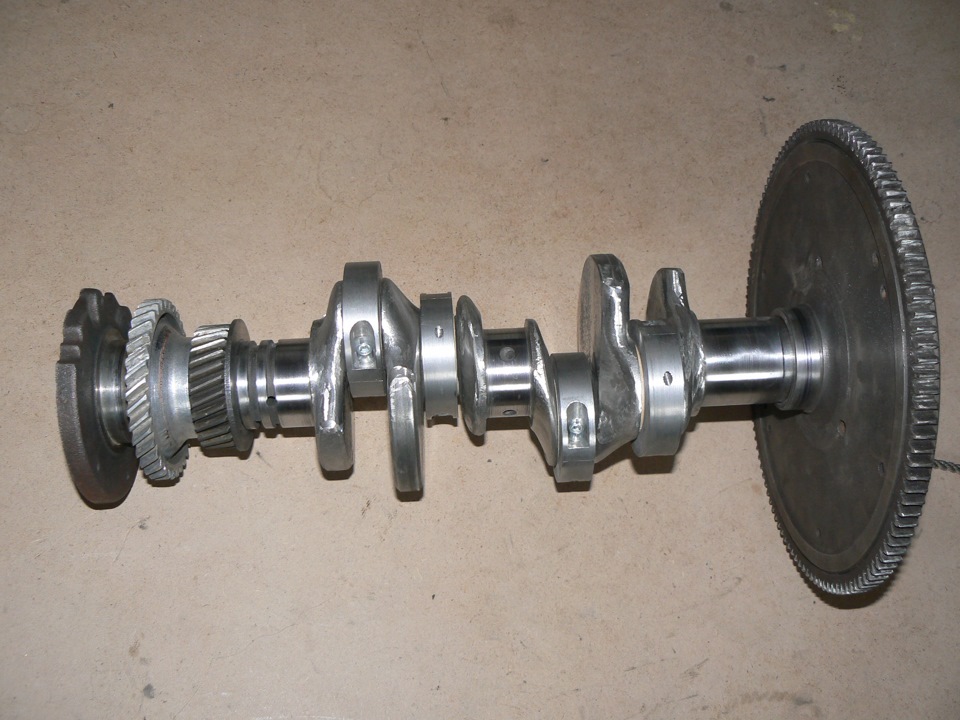

Колінвал у зборі
В результаті ми маємо відбалансований колінвал, який на 1, 4 кг.легше за стандартне.

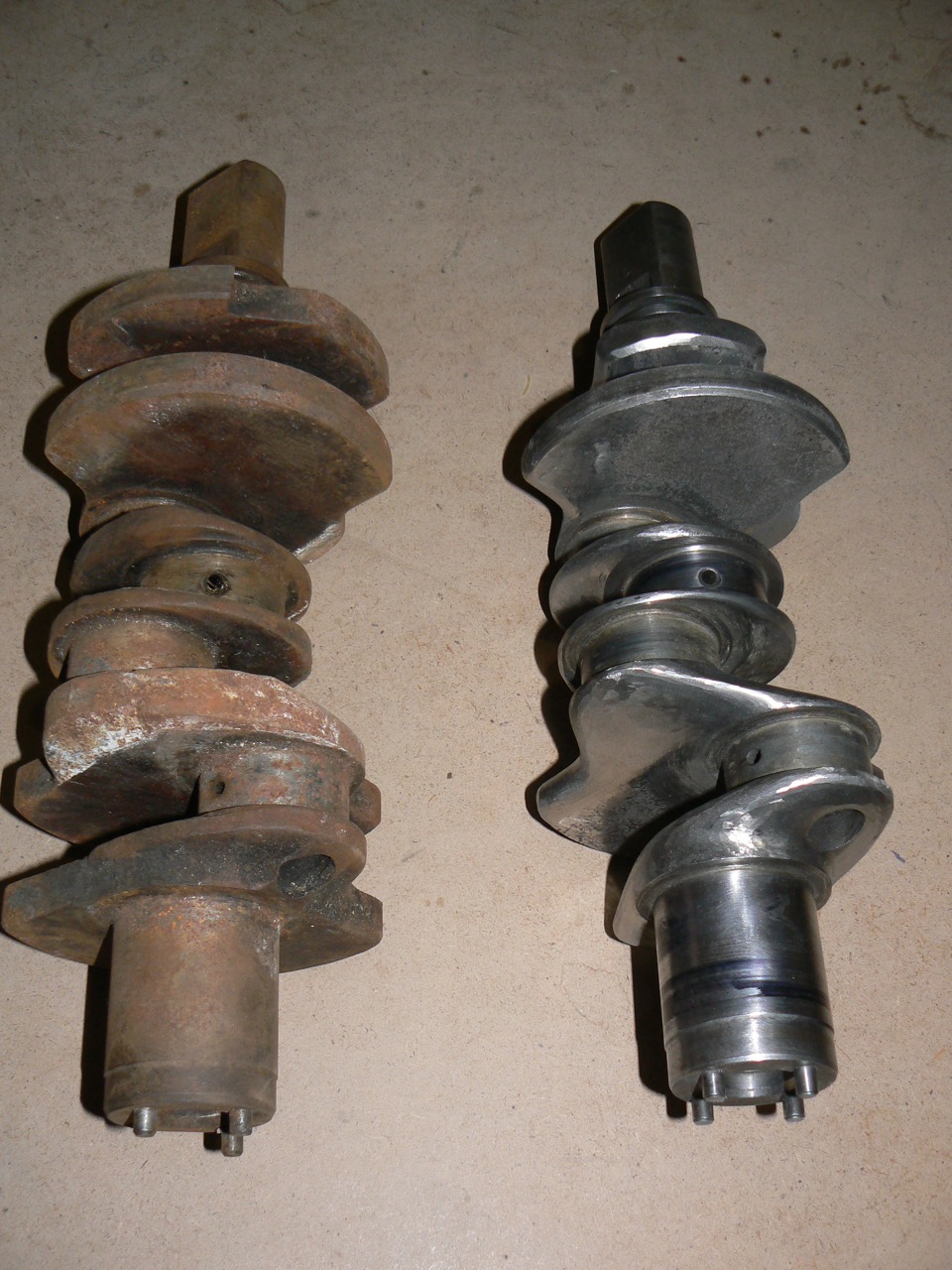

Ось така різниця
Продовження — буде.
Коментарі19
Хочу запитати ось що. Чому два шматки внутрішніх противаг практично не чіпали в районі 1 і 4 циліндрів, а ось зовнішні майже в ні спилили. Адже важлива маса, що знаходиться за радіусом кривошипа. Темою в щільну не займався, але цікаво.
Противаги між шийками 1 і 3, а також 2 і 4 циліндрами залишені без істотних змін через те, що вони знаходяться між ними, і не створюють лінійного дисбалансу, а ось бічні противаги 1 і 4 циліндрів сильно впливають на лінійний дисбаланс. Отже, вони бул...
привіт цікавить як усе вийшло стою перед подібним завданням
Двигун працює. Поки що, без навантаження, тобто не на автомобілі. Поки що немає кузова. Думаю навесні будуть ходові випробування.
ну якщо працює, на неодружених є вібрації?
цікаво-цікаво)
так, згоден метал знятий з ненавантажених ділянок і на міцність не вплине (або якщо і вплине-то незначновертикальна площина виключає силу тяжкості?!- що за маячня-а ніщо балансування проводиться на крайніх корінних шийках і вони повинні бути в суворі...
ну щож, цікаво подивитися що вийде, велике прохання викласти цифру першого балансування на верстаті-щоб подивитися наскільки точний цей дрелевий методу успіхів тобі в твоїх починаннях
Найцікавіше. Дякую за увагу.
Просто на стенді в опорах на які спираються корінні шийки колінвала знаходяться тензометричні датчики, які вимірюють величину дисбалансу, а в мене датчиком служить звичайний маркер, який залишає слід на корінних шийках. А взагалі то це не ноу-хау. ще...
Тут питання в іншому ... Те, що він не відбалансований ще пів біди, чи витримає він навантажень? З нього ж зняв 1.4кг шару металу про_О
Метал знімався з ненавантажених ділянок, тож я думаю витримає. Випробування покажуть...
коли все відбалансуєш і збираєш двигун, перший же запуск зніми на відео-хачу подивитися як двигун розлетиться від дисбаллансу або вистрибне з-під капота
Відповідаю відразу на всі питання. По перших - обертання валу у вертикальній площині виключає дію сили тяжіння, що у свою чергу виключає деякі похибки; по-друге - я не сперечаюся, що спостерігається незначний дисбаланс, але оскільки даний вал ще шліф...
подивився відео-очевидний моментний дисбаланс- причому ахренний
я честь не зрозумів а як ти балансуєш у вертикальному положенні? че нове
А яка різниця в якій площині йому крутиться, згадай дитячу іграшку юла. Чим менший дисбаланс, тим стійкіша вона коштує. Принцип гіроскопа.
так різниця офігенна, він повинен спиратися на корінні шийки, так що ... не вийде кам'яна квітка
тобто ти коліно зараз відбалансуєш а потім ще й весь рух в зборі будеш балансувати?
