Модернізація Panasonic CQ-RG133W

Днями чекає поїздка за 1200 км. А через тиждень ще стільки ж, але узворотний бік. І так склалося, що їхати доводиться на Авео. Єдиноюпроблемою, яку дуже довго хотілося вирішити, була магнітола.Вонаперекочувала сюди з попередніх машин, так що морально застаріла.Авсе тому що програє тільки радіо та касети.Ніяких модних AUX таUSB.Але слухати музику хочеться, було вирішено не міняти магнітолу, а додати до неї AUX.

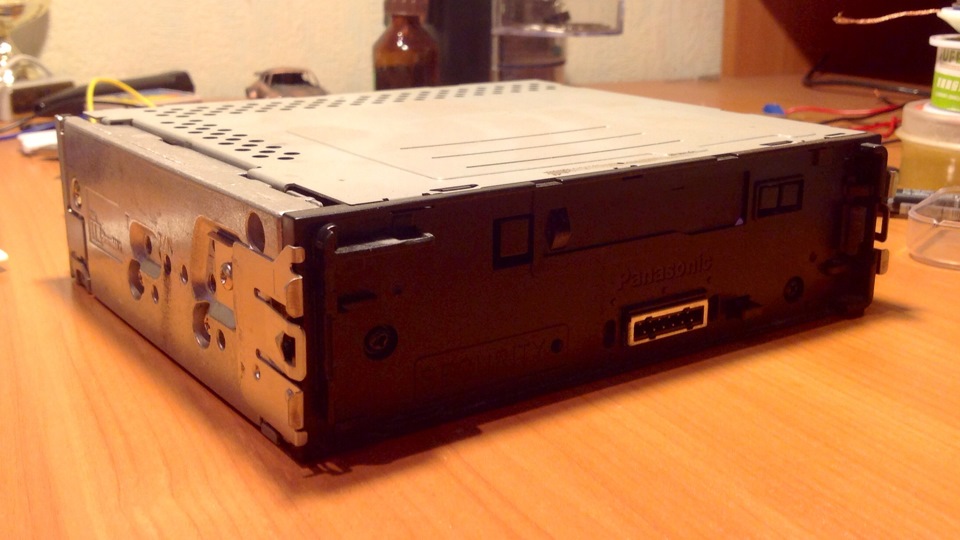

Panasonic CQ-RG133W

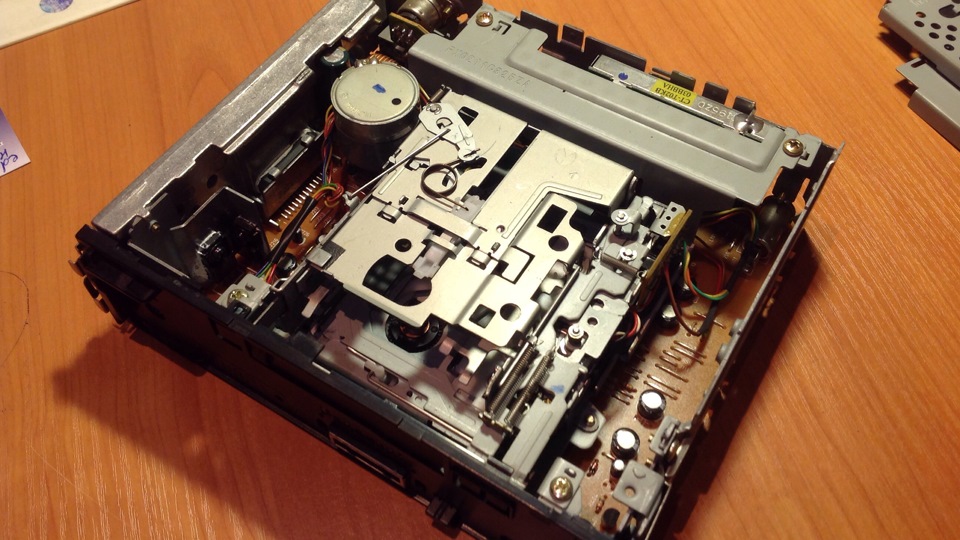

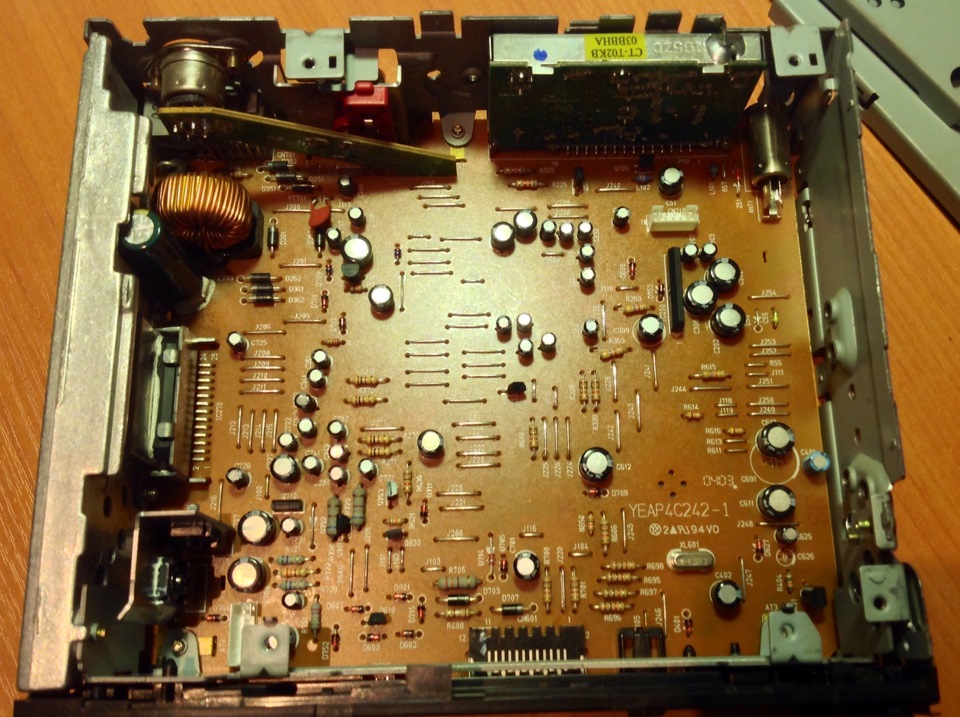

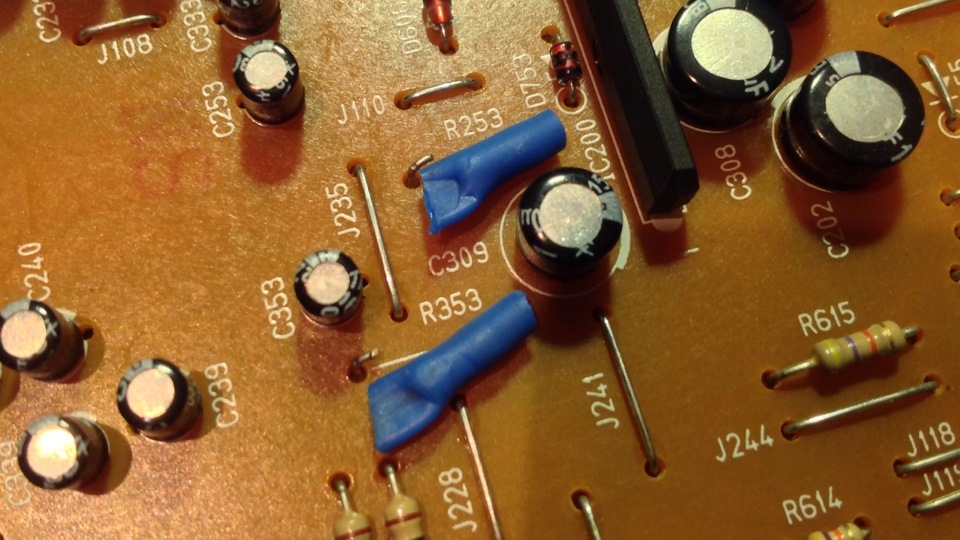

Апарат має можливість керування CD-changer-ом того ж виробника задопомогою спеціального кабелю, що підключається до роз'єму голови, але нам це управління, як собаці п'ята нога Почав я з того, щоспробував обдурити магнітолу (банальне підключення плеєра до RCAроз'ємів нічого не дало – не було сигналу на перемикання комутаторавходів) – намагався знайти «незамкнутий» чарівний контакт тощо, проте японці виявилися хитрішими, намутили там пристойно Як варіант- купити у московської контори якийсь девайс, який емулює ченджер.Однак, це знову ж таки, вкладення (понад 1500 рублів) і час надоставку. А нам треба тут і зараз. Обманути «голову» методом пошукувідсутнього контакту не вдалося, значить будемо застосовуватизворотний метод. В апараті застосовується мікросхема-мікшерPT2313L, яка має три пари лінійних стерео-входів, один стереовихід, та й регулювання ВЧ, НЧ, баланси ліво/право та перед/зад.Змусити комутувати вихід і CD-in не вийшло, значитьвідштовхуватимемося від того, що вже є і практично невикористовується - тобто. Tape (у мікросхемі цей стерео-вхід ніжки9 та 13, всього 28). В даний час складно вже знайти шанувальниківтаких носіїв музики, значить будемо використовувати вхід Tape-in, що вивільнився, мікшера. Несемо додому. Знімаємо обидві кришки (верх і низ), і демонтуємо ЛПМ (стрічкопротяжний механізм). ЛМПз'єднаний з платою двома джгутами проводів, один для передачізвуку, другий для керування двигуном та ввімкнення режиму “Tape”магнітоли при вставленні касети. Так от потрібно просто перекуситипару проводів, що йдуть до самого двигуна (червоний і коричневий).Знаходимо на друкованій платі, з боку розташування навісних деталейдва опори і перекушуємо на кожному по одній ніжці (про всяк випадокрезистори запаюємо в термоусадку, що б нічого не коротнуло). Теперперевертаємо магнітолу доріжками вгору. Якщо простежити шлях відобрізаних нами резисторів до мікшера (мікросхема 28 ніжками, вонаодна така), то перший і єдиний елемент на нашому шляху -конденсатор.Тепер беремо 3.5 мм вихід з проводом і припаюємо лівийі правий канал до цих конденсаторів, так що б провід йшов на вхідконденсатора, вихід конденсатора - на вхід мікросхеми. Землюприпаюємо до будь-якого контакту на великому майданчику білямікросхеми.Запчастини на фото:CR304

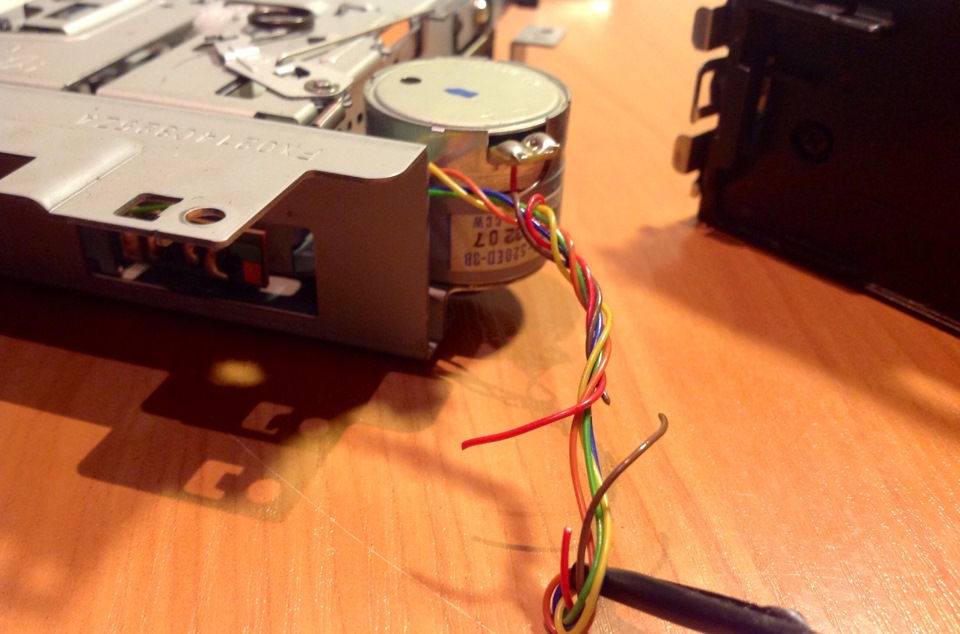

Провід акуратно виводимо назовні
Включаємо магнітолу, вставляємо касету (але плівка в ній некрутиться, тому що дроти від двигуна ми перекусили), але режим«TAPE» увімкнувся, а значить і сигнал, який ми завели на цей вхід, повинен посилитися і відтворитися в динаміках (ну, якщо ми звичайноне забули включити плеєр). Якщо плеєр не має лінійного виходу, будьте обережні з гучністю на виході на навушники, можна реальнопідпалити вхідні ланцюги мікшера. Рівень гучності потрібнопоставити на мінімум, а потім, поступово збільшувати до необхідногорівня. Якщо почуєте явні спотворення – це рівень занадто великий. Умене в плеєрі є окремий лінійний вихід і такої проблеми невідчуваю.

Ось у принципі і все.

Усього лише за годину магнітола зробила крок з двадцятого століттяв століття двадцять перший
