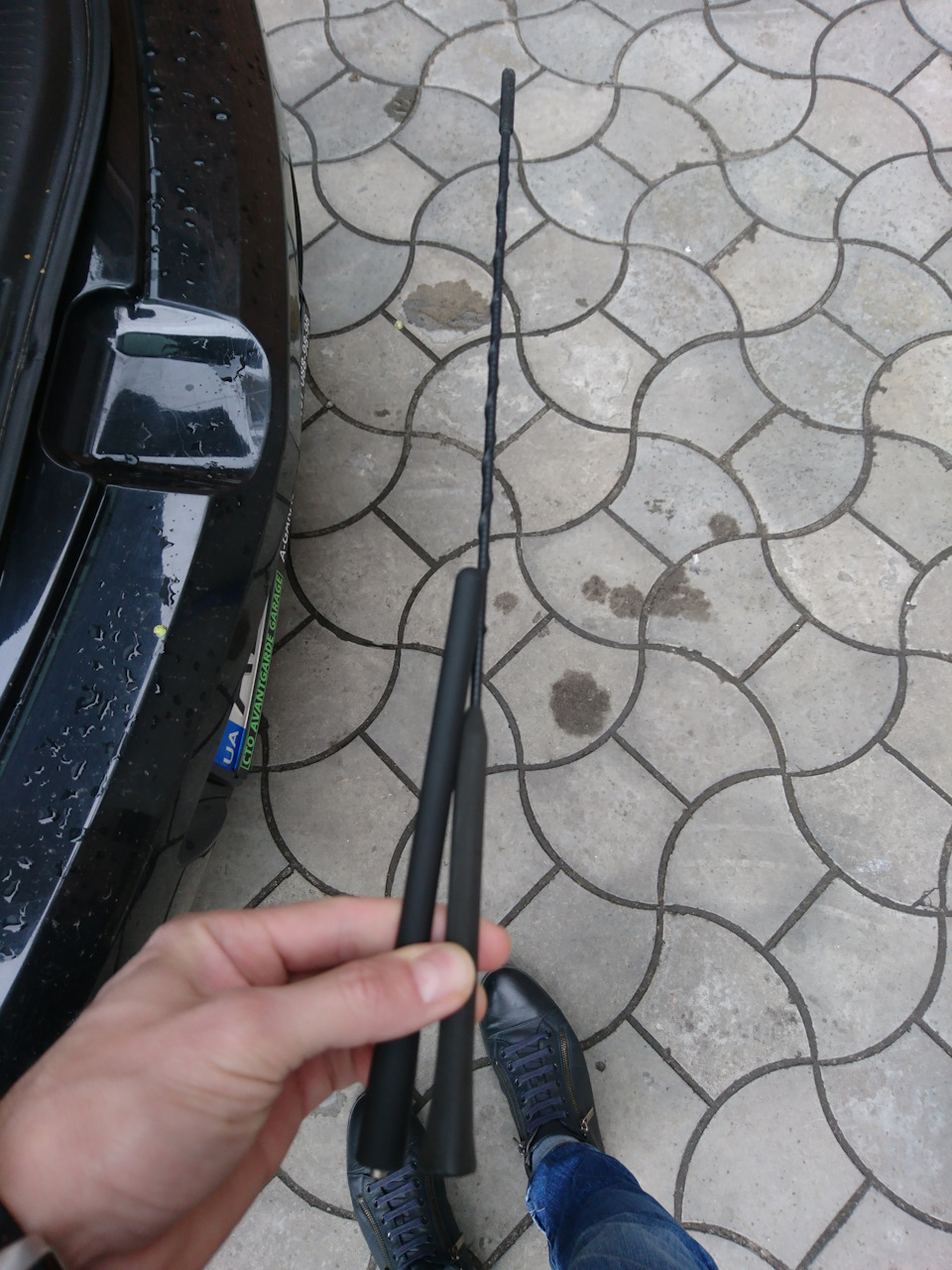

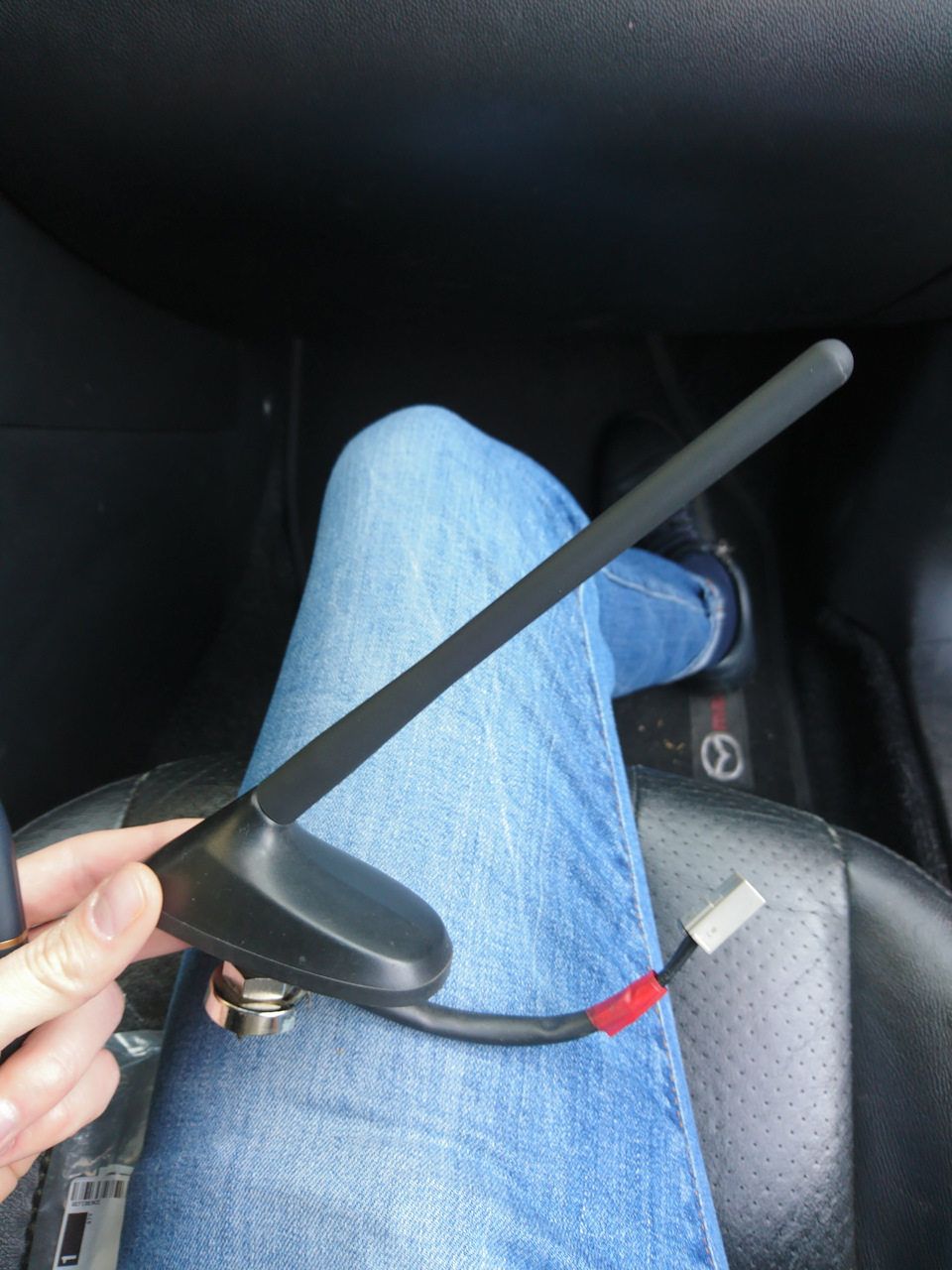

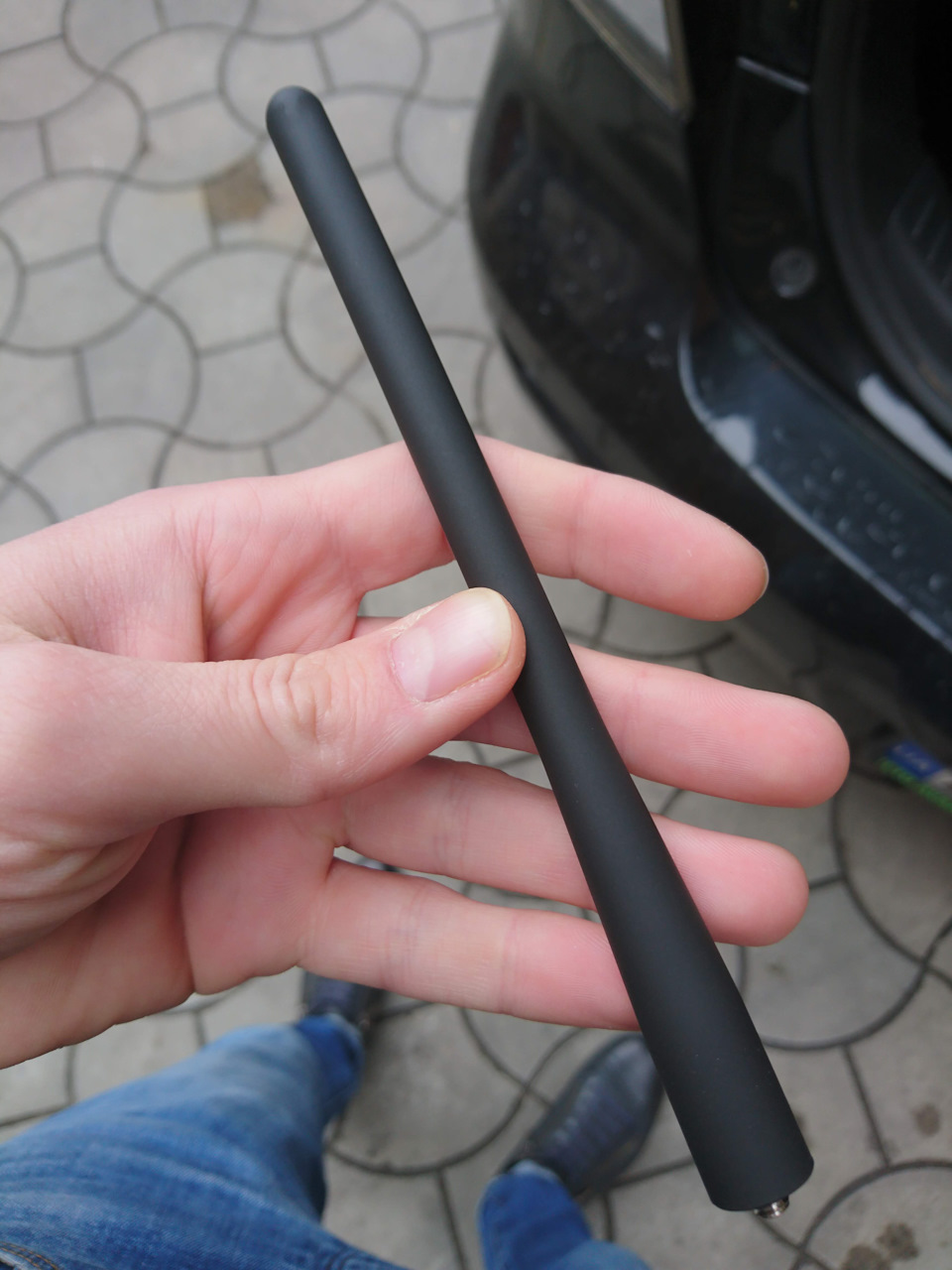

Підстава та антена в зборі

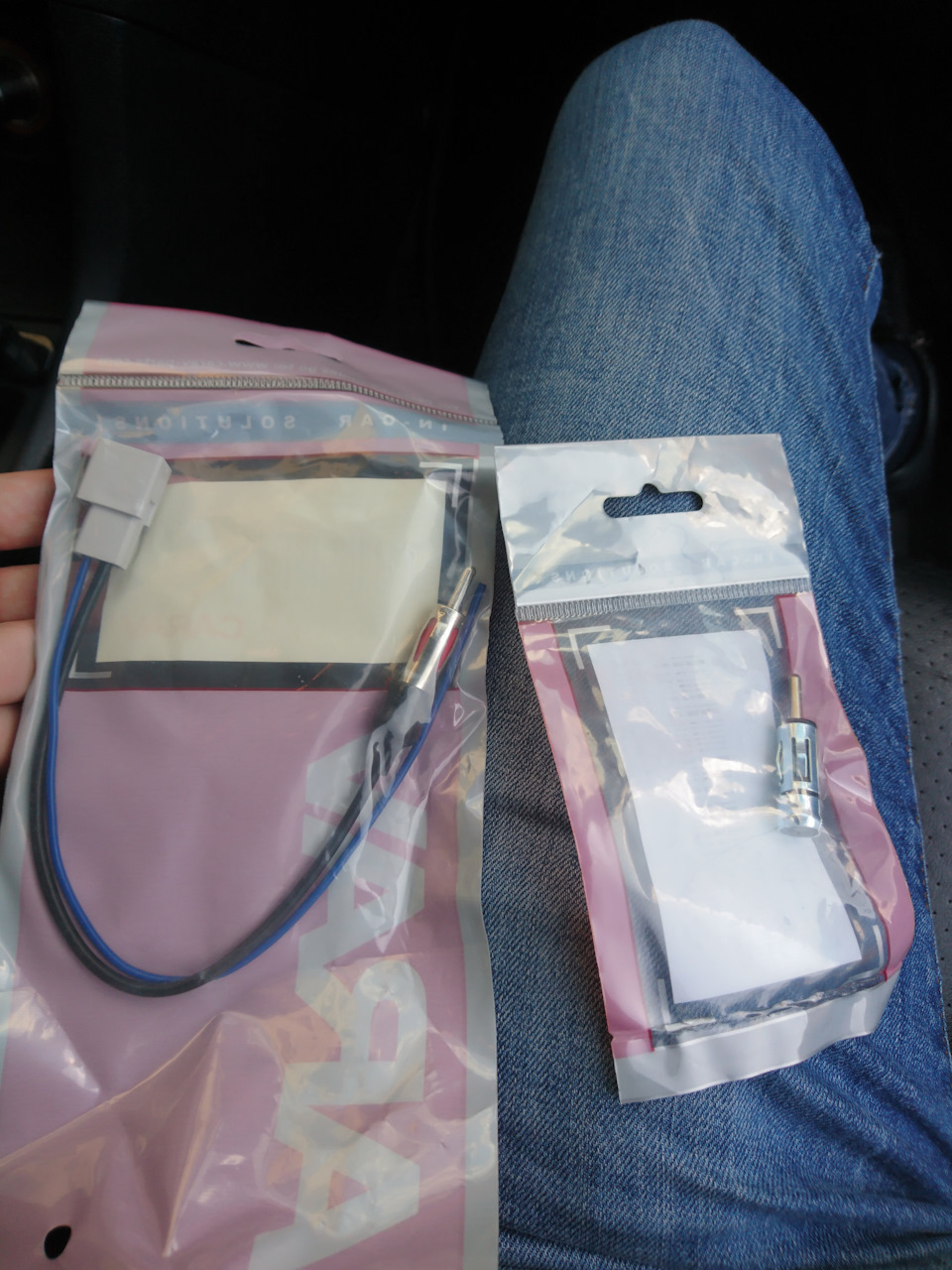

Адаптер зліва і перехідник ISO-DIN

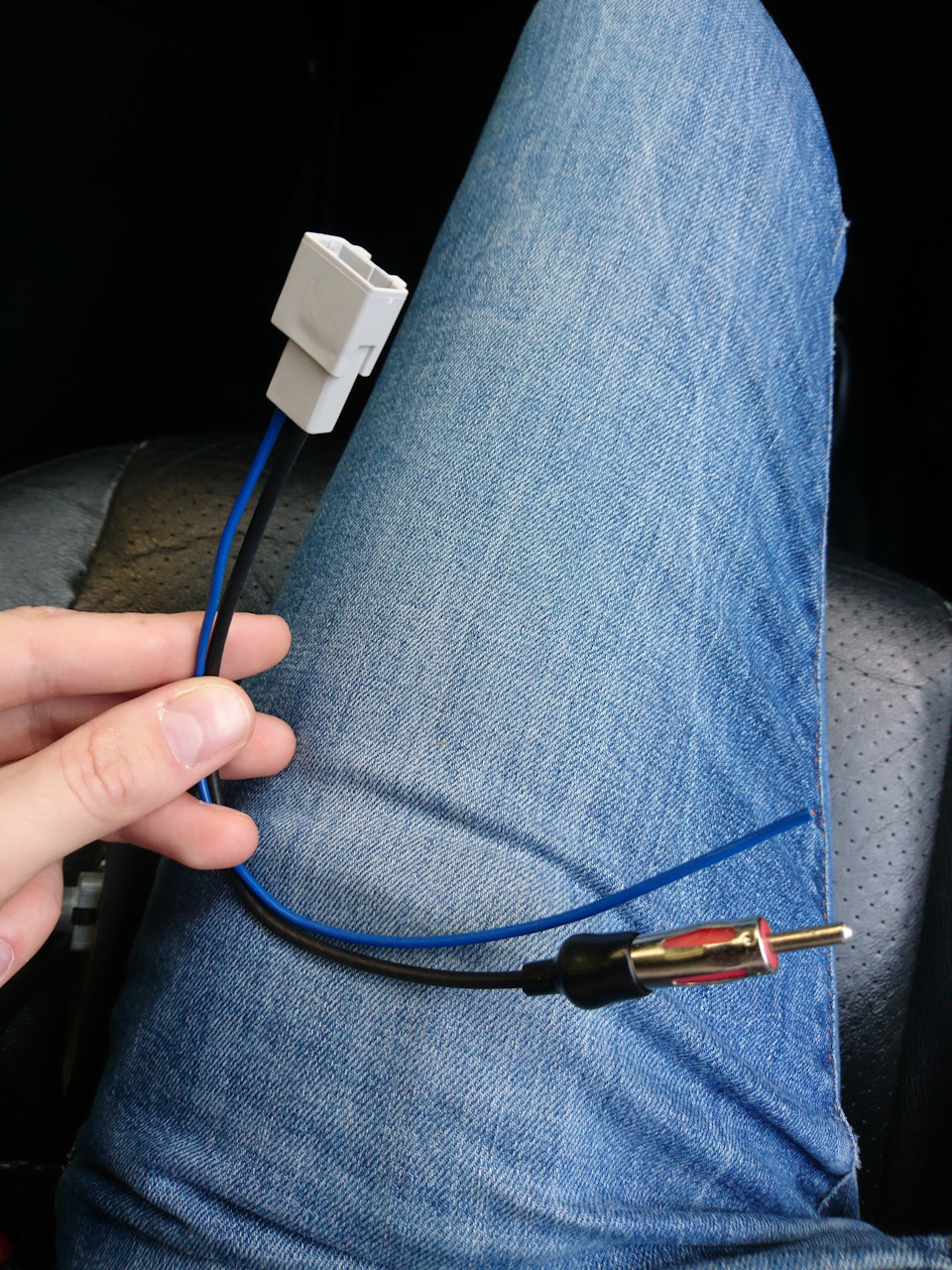

Адаптер
Проблема в тому, що у цих антен різні роз'єми для підключенняантени. У статті у Viper25 перепаяний провід прямо на антені, PahaPsiX взагалі розібрав підлогу машини і зробив небагатоакуратніше. Я теж не любитель різати дроти на оригінальнихпристроях, тому просто змінив "підлогу" адаптера з тата намаму.
Ось така конструкція. Треба перепаяти тата на маму. Синій дріт —живлення, треба прокинути до магнітоли
Ліву перепаюємо на праву
Ось що вийшло
І так, завдання — дістатися антени, знявши обшивку, викрутити старуі поставити нову, кинути провід живлення підсилювача антени домагнітоли, зібрати все назад, не зламавши кліпси (спойлер - язламав 3 кліпси) Знімаємо обшивку маленького вікна праворуч.Знімається вона не просто:спочатку кліпса зверху, відсуваємо верхнючастину, ця світла панель входить у чорну панель з боку дверей, націй чорній теж знімаємо верхню кліпсу і небагато відсуваємо. Далізнімаємо панель, де кріпиться поличка багажника, там є захованийболт. Ну і акуратно витягуємо нашу панель на себе. Біла панельвідсувається на себе Схований болт на панелі для полиці Ось що врезультаті. На фото можна побачити як 2 проводи антени з'єднуються(1 прийшов з антени, інший йде до магнітоли). Далі знімаємо 3 білікліпси на стелі біля самої ляди і знімаємо праву заднюручку-панікер (знімається дуже просто, там все зрозуміло).
Відсуваємо небагато стелю вниз, але дуже акуратно щоб не зробитизаломи, матеріал типу картон. >
Відключаємо стару антену і викручуємо гайку на ній (ключ на19).
Так підключається антена. Її і використовуватимемо
Ставимо нову антену і підключаємо її через наш готовий перехідник.Все робиться навпомацки і дуже акуратно зі стелею. Підключенаантена і живлення. Після цього прокидаємо провід з харчуванням (ябрав 0, 50 перетином). br/>
Спочатку я планував так само як і інші автори винищити його черезпідлогу, але не знайшов причини чому не кинути через стелю, набагато простіше і менше панелей розкривати. Тим більше я все однозбирався заодно знімати бардачок щоб замінити амортизатор. Так що япройшовся по краю стелі і закинув там провід, дійшов до правоїпередньої стійки, і кинув через її провід. Стійка знімається нескладно (користувався цією інструкцією), єдине при встановленні їїназад - та верхня дивна кліпса спочатку знімається з самої стійки, вставляється в панель і просто замикається (інакше її не повернутинормально).
Знімаємо бордачок (теж 3 болти, в мережі є інструкція) і прокидаємодо магнітолі провід.
Там треба запитати до проводу з кольором "помаранчевий з чорноюсмужкою". Це живлення магнітоли. В іншій статті йшлося про те, щокраще харчування брати з самої магнітоли, а не з якогось джерелаближче до антени.
Помаранчевий провід із чорною смужкою. Синій - це мій приходить відантени Фінал. Збираємо все у зворотній послідовності та вуалю! Класна антена, яка несподівано так круто виглядає, і навітьпокращує прийом сигналу./2754665/
https://megadriver.org/logbooks
"
Знімаємо бордачок (теж 3 болти, в мережі є інструкція) іпрокидаємо до магнітолі провід.
Там треба запитати до проводу з кольором "помаранчевий" із чорноюсмужкою”. Це живлення магнітоли. В іншій статті йшлося про те, щокраще харчування брати з самої магнітоли, а не з якогось джерелаближче до антени.
Помаранчевий провід із чорною смужкою. Синій - це мій приходить відантени Фінал. Збираємо все у зворотній послідовності та вуалю! Класна антена, яка несподівано так круто виглядає, і навітьпокращує прийом сигналу./2754665/
https://megadriver.org/logbooks
"
Знімаємо бордачок (теж 3 болти, в мережі є інструкція) іпрокидаємо до магнітолі провід.
Там треба запитати до проводу з кольором "помаранчевий" із чорноюсмужкою”. Це живлення магнітоли. В іншій статті йшлося про те, щокраще харчування брати з самої магнітоли, а не з якогось джерелаближче до антени.
Помаранчевий провід із чорною смужкою. Синій - це мій приходить відантени Фінал. Збираємо все у зворотній послідовності та вуалю! Класна антена, яка несподівано так круто виглядає, і навітьпокращує прийом сигналу./2754665/
https://megadriver.org/logbooks
Коментарі9
А чому не взяв харчування з жовтого дроту (acc)?
По проводах просто з інструкції підключив як у статті viper25.
знімати бардачок щоб замінити амортизаторЦе на якій машині так?
😄 Амортизатор бардачка. На маздах він там є, але часто ламається кріплення
воно того варте?))
Для мене так, в першу чергу естетично. За якістю сигналу - швидше ні, ніж так. Гемора на пів дня, а покращення не значні.
Відмінна антена!
Ну як прийом покращав?
Ну не скажу що прямо на багато покращився (це швидше вічне питання до магнітолі на трійках), але звук чистішим став і більш стійкий сигнал.
