Пересвіт панелі приладів

Вже давно було бажання змінити підсвічування приладки, але все ніякруки не доходили. Було бажання просто прибрати «зелень» настандартній підкладці, для цього купив 1м світлодіодної стрічки (колір – білий холодний), потім виготовив плату (малюнок якоївиклав vetalxh) і переніс на неї зі стрічки світлодіоди.

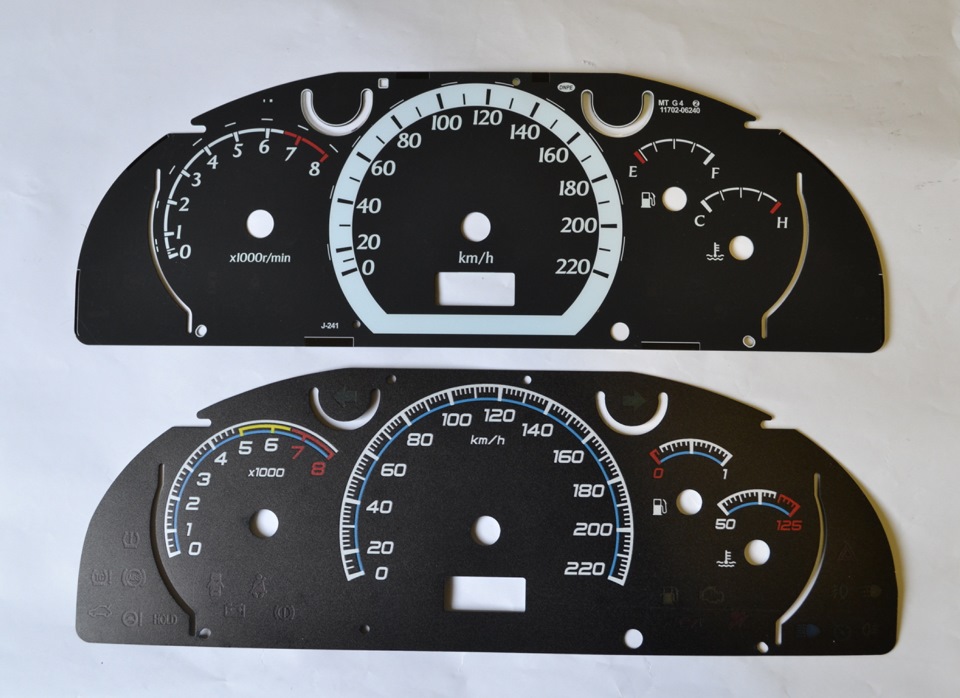

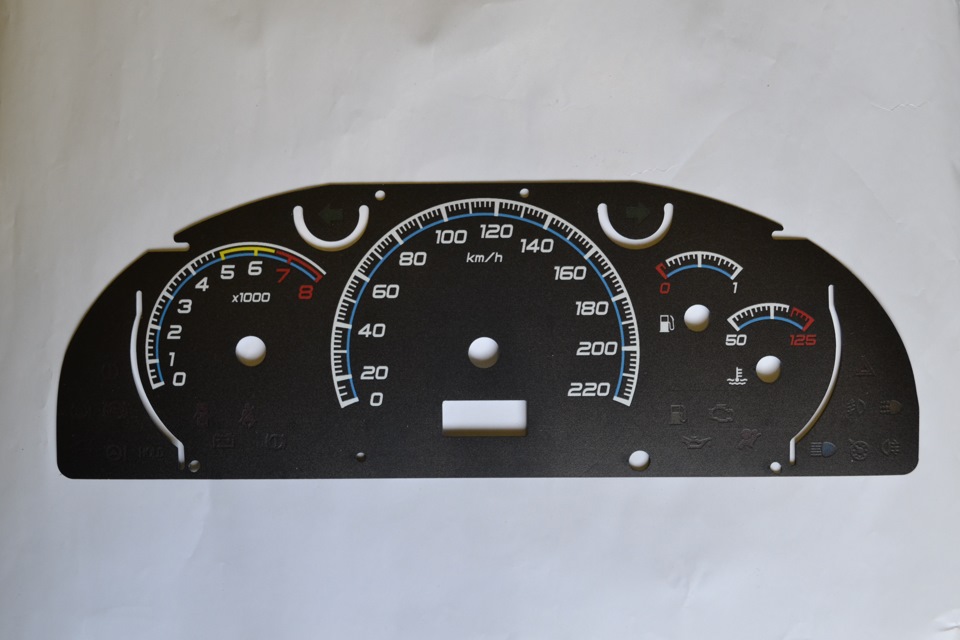

коли побачив, які вставки в приладку робить MoniaSRT, бажанняпереробляти рідну вставку зникло відразу ж після недовгоголистування замовив вставку під №4.

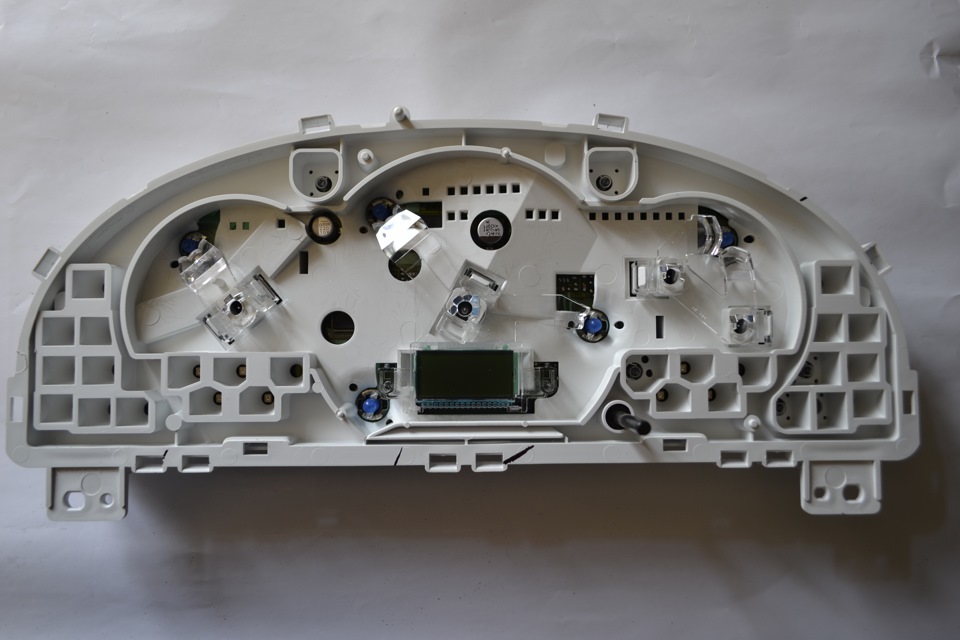

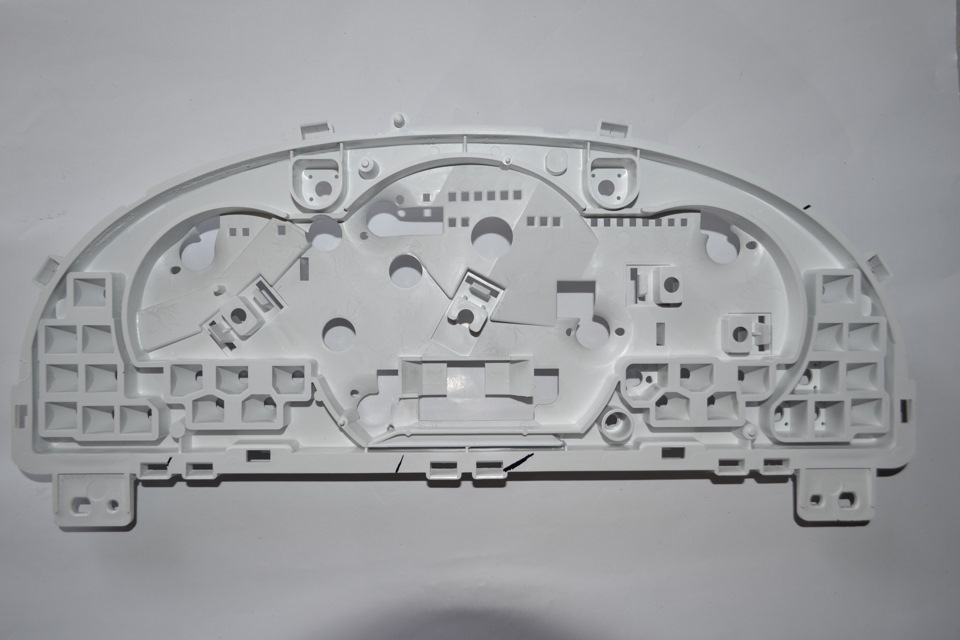

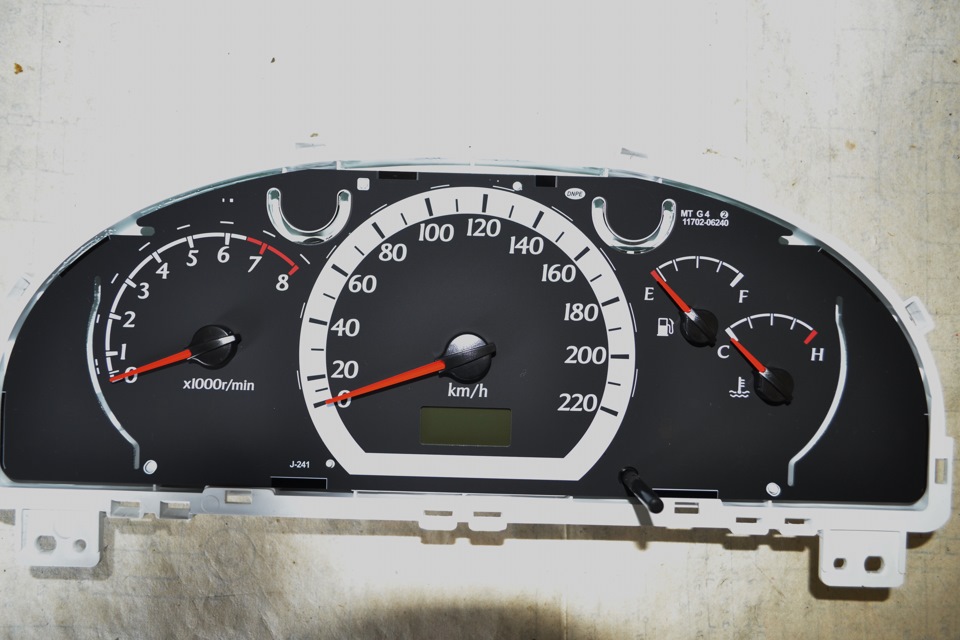

Ну а поки чекав нову вставку, встановив у приладку раніше зробленуплату. Ділянку плати з діодами для підсвічування одометра потімдовелося видалити, оскільки вони були розташовані дуже близько додисплея, через що вийшла дуже велика нерівномірність підсвічування.зняв світлорозсіюючий фільтр та стару поляризаційну плівку. Залишкиклею за кілька хвилин видалили спиртом. Нову плівку взяв із якогосьнесправного монітора. Її я вже не приклеював, просто підклав підекран, він добре її притиснув. Як світлорозсіювальний фільтрвикористовував складений вдвічі офісний папір. Вийшло рівномірнепідсвічування без будь-яких фіолетових відтінків.
Для підсвічування стрілки тахометра поставив 3 червоні світлодіоди, спідометри – 5 і по 2 світлодіоди на інші стрілки.

Окремо хочу розповісти про контролера управлінняпідсвічуванням.
Спочатку я зробив його на мікроконтролері. (відразу скажу, я непрограміст, щось своє написати не можу, а ось повторити якийсьпристрій – це легко.) На просторах інтернету знайшов відповіднусхемку на ATtiny13A і швиденько зібрав. Але мені її робота несподобалася з кількох причин:- по-перше, нелінійна швидкістьзапалювання світлодіодів - по-друге, неможливість ступінчастозменшувати яскравість при включенні габаритів і ближнього світлаТому по-третє, неможливість регулювати яскравість підсвічуванняштатним регулятором. Тому від ШІМу на мікроконтролері довелосявідмовитися і шукати щось інше. Після недовгих пошуків і читаннядаташитів зробив контролер на LM317T. Мікросхема IC1 - лінійнийрегулятор, резистори R15 і R16 визначають його максимальну вихіднунапругу, транзистори VT1 ​​і VT4 зменшують яскравість свічення привключенні габаритів. На транзисторах VT5 і VT6 зібрано двароздільні канали для плавного включення та вимикання підсвічуваннястрілок і самої підкладки (плавність включення визначається ємністюконденсаторів С3 та С4).
Працює контролер так:при повороті ключа в положення ON (абовключення габаритів) спочатку плавно (близько 1с.) спалахуєпідсвічування стрілок, а потім трохи повільніше спалахує іпідсвічування підкладки. Вимикається все у зворотнійпослідовності.
Таким чином у мене вийшов контролер з плавним включенням тавимкненням, з регулюванням по «+», який зменшує яскравістьпідсвічування при включенні габаритів та ближнього світла а такождозволяє змінювати яскравість і штатним регуляторомпідсвічування.

Ну а заразом ще й переробив підсвічування блоку управліннякондиціонером, регулювання фар і штатного регулятора яскравостіпідсвічування.
І хоча на все це я витратив багато часу, результат перевершив усіочікування! Дивіться самі:
