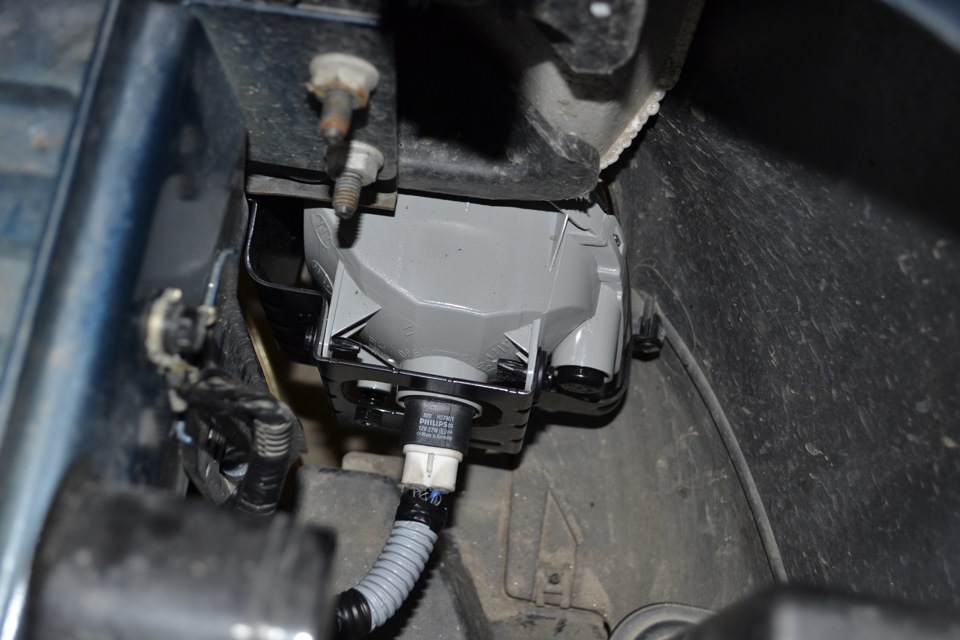

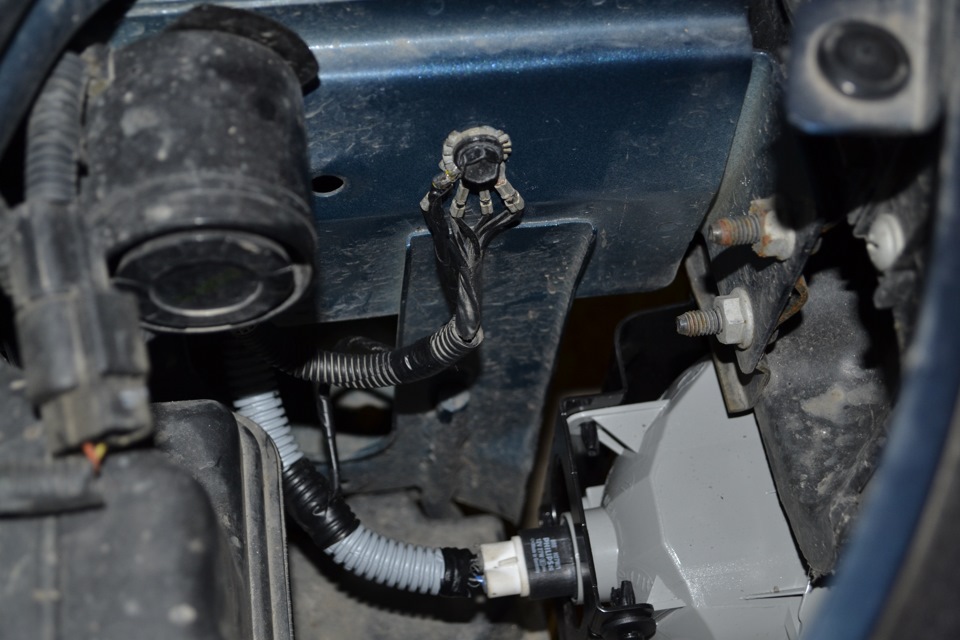

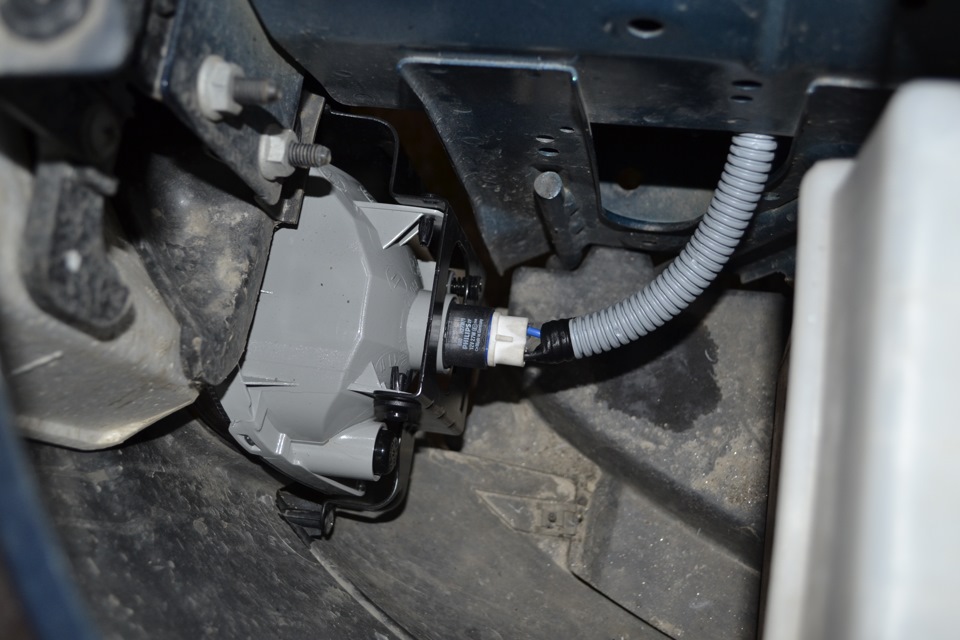

Нарешті сьогодні встановив протитуманки, які, до речі, купив щенаприкінці минулого року.

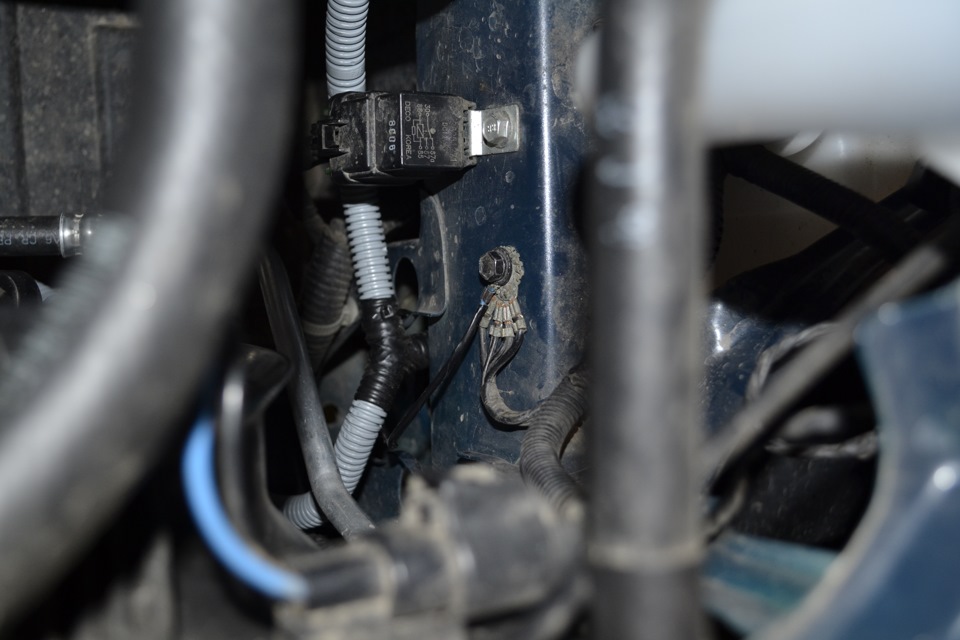

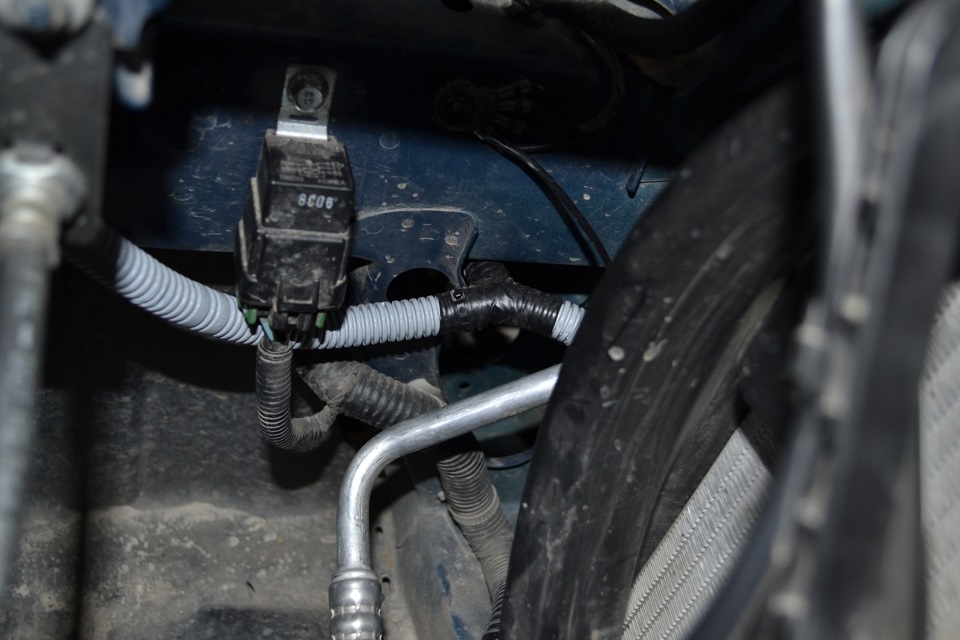

Процес установки описаний вже багато разів і дуже детально, томуробота зайняла не дуже багато часу Реле в блок запобіжників замовивразом з ПТФ, контакти для роз'єму С104 взяв зі старогокомп'ютерного блоку живлення. Тумблерів теж не ставив.Всі зміниторкнулися тільки штатного реле включення задніх ПТФ.Стару плату яз нього вийняв, а на її місце зробив нову, на мікроконтролері.
задніх ПТФ "вміє" включати і передні.
Алгоритм роботи його роботи такий:
— перший клік включає передні протитуманки,
— другий клік додатково до передніх включає задні,
— третій клік вимикає все.
Коментарі17
Нічого в пошті немає. Може забув чи помилився?
Та ні, кидав навіть з двох ящиків, спочатку була якась помилка, але потім начебто відіслав. Зараз повторю.
Прикольне виконання… Але, на мій погляд, для передніх ПТФ зручнішим буде саме механічний перемикач, тому що після кожного вимкнення/вмикання запалення не треба смикати підрульовик (хоча, можна зробити контролер із запам'ятовуванням стану)… Загалом, м...
Ну, це в тому випадку, якщо весь час їздити з увімкненими ПТФ.ЗИ скинув усі файли на пошту.
відмінне виконання, сам хотів заморочитися з перделкою реле ЗПТФ, але в результаті забув і поставив підрульовий з вкл птф)))
Спасибі! А у вийшло все навпаки - можна було б купити підрульовий, але мені просто було цікавіше спробувати переробити і подивитися, як воно працюватиме.
Та не шкода, можу всі файли скинути на пошту
о, було б не погано, ось сюди можна скинути [email protected]а скажи будь ласка ще, контролер потрібно програмувати?
Так, контролер потрібно обов'язково запрограмувати. Файли скинув на пошту - схему, прошивку і готовий малюнок для виготовлення плати.
Велике дякую, спробую тепер розібратися
А програматор який у тебе?
У мене їх аж 3 штуки - USBASP, myPROGGER і STK200/300 - виходить по одному на кожен тип роз'єму)
а яким саме прошивав у цій схемі?
Контролер для цієї схеми я прошвал myPROGGERом (через COM-порт). Хоча, за теорією, прошити можна будь-яким програматором (у тому числі і 5 проводків). Але це за теорією, а за практикою програматор USBASP (USB- порт) у мене (Win7 x64) шиє все і дуже ш...
Ух ти, а схемою поділишся?)
Так, їх можна увімкнути навіть без габаритів.
А передні ПТФ можна увімкнути без ближнього, тільки з габаритами?
