Сегодня подключил пПТФ, но минус на реле бросил параллельно минусаот реле ближнего света (см. Схему)- чтобы не оставить включеннымпо-случайности на ночь. И, когда заглушил двигатель то ПТФ погасли, но ближний свет остался гореть. Если смотреть по схеме то такогобыть не должно, у кого какие предположения на этот счет. И, может укого есть оригинальная схема Ланоса именно с этим фиолетовымреле.
_ Далее, у меня давно не работает 4 скорость отопителя салонного, сегодня заметил что при включении 4 скорости, отопитель невключился, но щелкнуло именно фиолетовое реле, это каким боком, причем тут фиолетовое реле и 4 скорость отопителя?
— Вот такой вот барабашка.

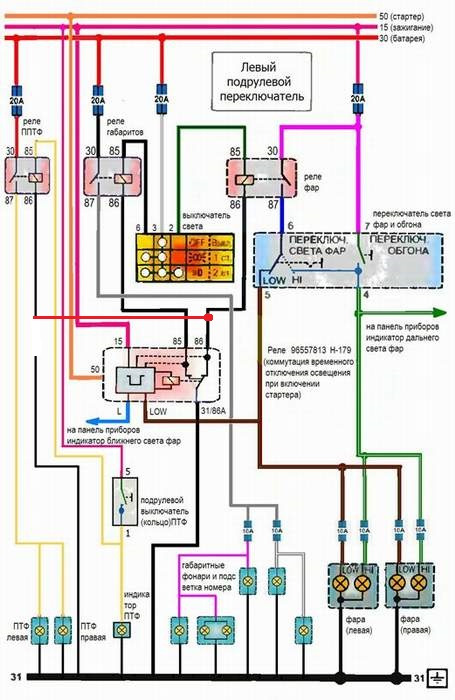

измененная схема.
Коментарі20
Є один Кулібін, який ці всі схеми знає. Можу номерок підігнати)
Дякую, але тут би списатися з ним, а по телефону особливо я не зможу пояснити чого мені потрібно і як я планую переробити. В принципі, Ігор (Igr44) у схемах нишпорить, але щось останнім часом він зник.
Так я його номерок і хотів тобі передати
кидай у личку, раптом знадобиться якщо сам не впораюся.
Вже
Підключай ПТФ як було за схемою. При вимиканні запалення вони згаснуть. Так як плюс на котушку реле ПТФ взято від дроту на якому з'являється плюс після включення запалювання. А після твоєї переробки мінус на реле фар потрапляє через лампу індикатора ...
хай доведеться, начудив однак. Переробити то можна, доведеться блок реле підривати, але холодно ж.
Ну якщо холодно… Тоді постав діод у розрив дроту, який йде від фіолетового реле (клема 86) до реле ПТФ (клема 86). Діод можеш ставити в будь-якому місці, там де тобі буде зручно.
так у тому те що з салону, з фіолетового реле приходить провід на реле ближнього (86) і я в блоці реле додав маленьку перемичку на клему 86 реле ПТФ, не знімаючи блок реле діод вже не всунути, але і логічно це нічого не дасть.— у мене тут думаючи, чо...
Наведена вище схема з мого Матіза, перероблена під мене. У схемах Ланоса реле фар запитано від батареї. Ось світло у тебе і горить тому що плюс іде (батарея, запобіжник, перемикач світла фар і котушка реле) Мінус я описав вище Для того щоб мінус йшов...
у мене стоїть фіолетове реле, яке відключає подачу мінуса на реле світла і ПТФ (батарея, запобіжник, перемикач світла фар і котушка реле, контакти фіолетового реле 86-31 розривають цей ланцюг при відключенні запалювання). — Я раніше десь запитував (в...
Ти питав і на ланосівському сайті в темі фіолетове реле і зі мною говорив по телефону. І все одно зробив за своїм. Я б так не підключав. Як у мене підключено видно за першою схемою. А ось витримає чи ні Тепер потрібно чекати відповідь від тебе. Тільк...
Нижче не вдалося вставити ще одну схему. Це схема з Ланоса без фіолетового реле. Ось на ній і треба було б домалювати фіолетове реле, але на той час було запропоновано схему коректора фар. Хоча сам коректор фар до реле відношення не має. Але це зовсі...
- нарешті-то розібрався, за схемою Андрія (yadrov) буду доробляти реле, а поки що доводиться відключати на важелі і ПТФ і світло фар, тому як після відключення запалення вони не тухнуть, можливо підпалив фіолетове реле, спробую для перевірки на холод...
Якщо твоєю метою, таке підключення птф, було тільки що вони відключалися при повороті ключа в режим стартера, то можна зробити інакше. Потрібно 5 контакт додаткового роз'єму, (лівого під рульового перемикача) підключити до 87 контакту реле фар. Таком...
в європейській конвенції з приводу нашого включення ближнього при русі за межами міста сказано, що за відсутністю ДРЛ можна використовувати пПТФ, звідси, щоб не включати весь світ я хочу запитати пПТФ так що вони включалися б при будь-якому режимі з ...
Тоді потрібно переробляти Фіолетове реле.
Ні
на рахунок вентилятора обігрівача. Перші три швидкості йдуть через резистор (він знаходиться біля самого равлика), а 4а швидкість йде через реле на двигун пічки.
З запобіжника приходить (+) в салон на клему С201 (4), а далі куди, де це чортове реле стоїть - це 1. - чому при включенні на 4 швидкість клацає фіолетове реле, яке під торпедою - це 2.
