— USB зарядка в прикурювач
— обробна пластикова дошка
— чорні шурупи
— чорна фарба по пластику
— набір клем мама/тато
Приступаємо.
Спочатку беремо нашу зарядку в прикурювач і деребанім її :

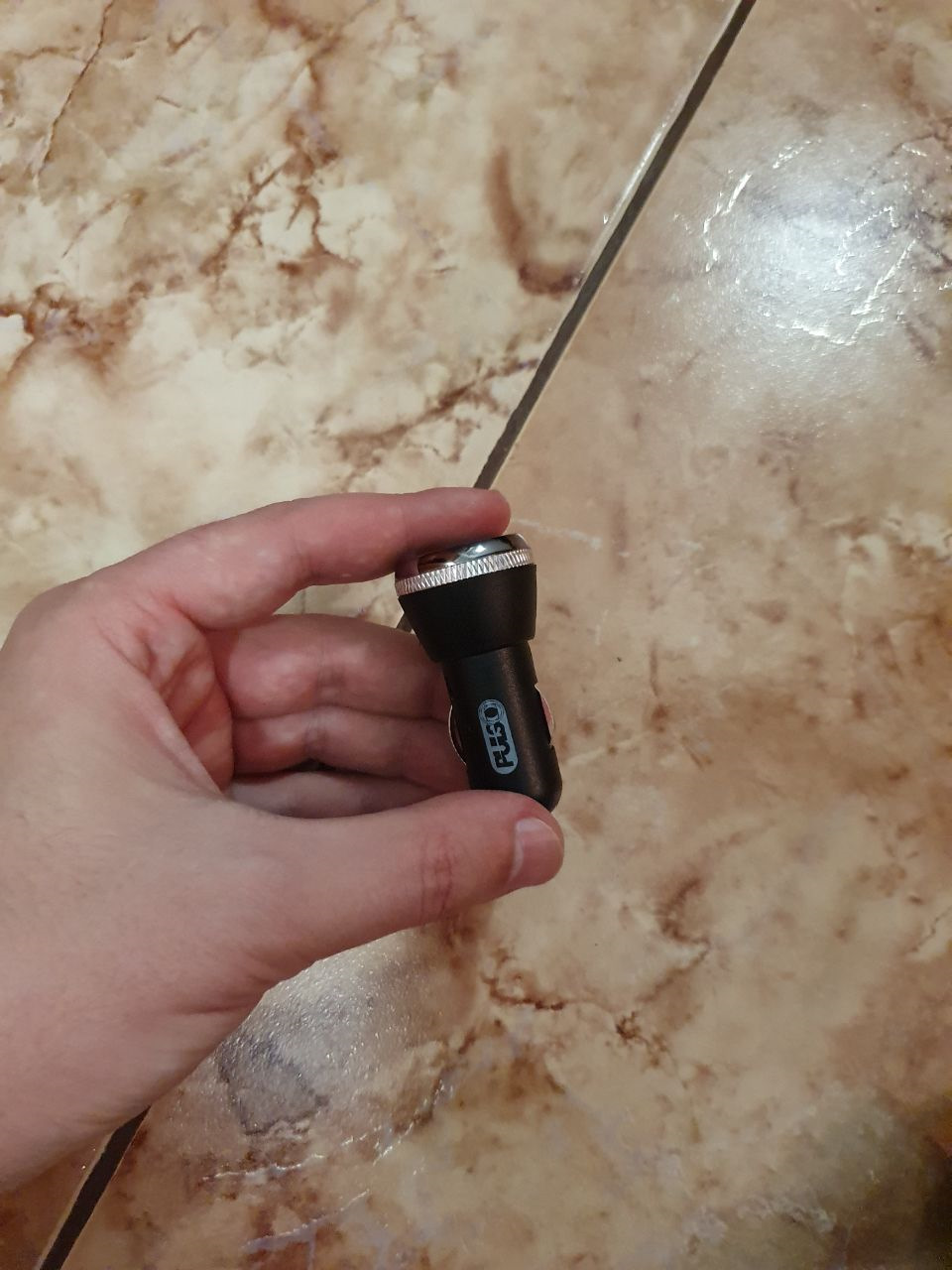

поки що ціла

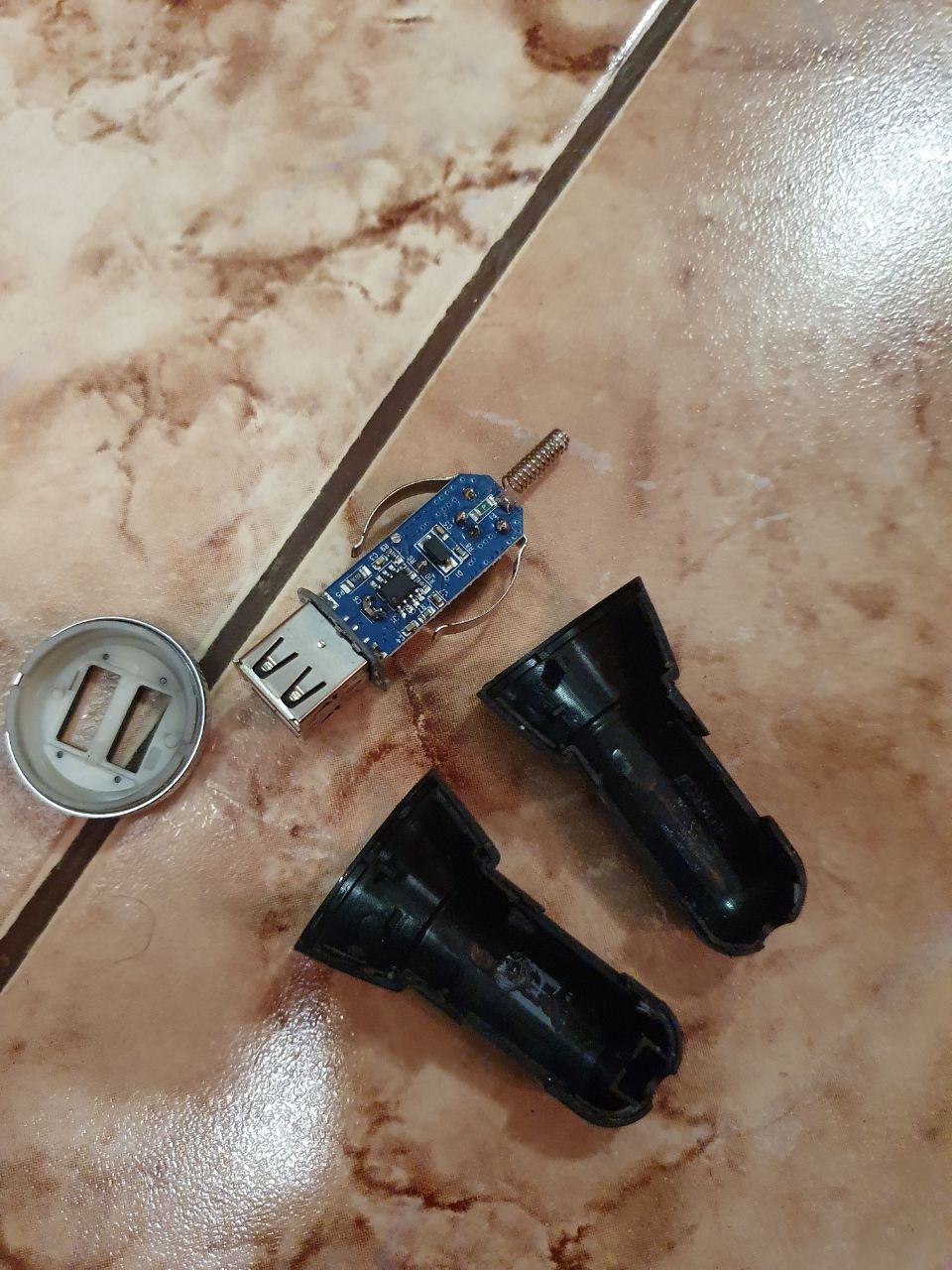

розібрав

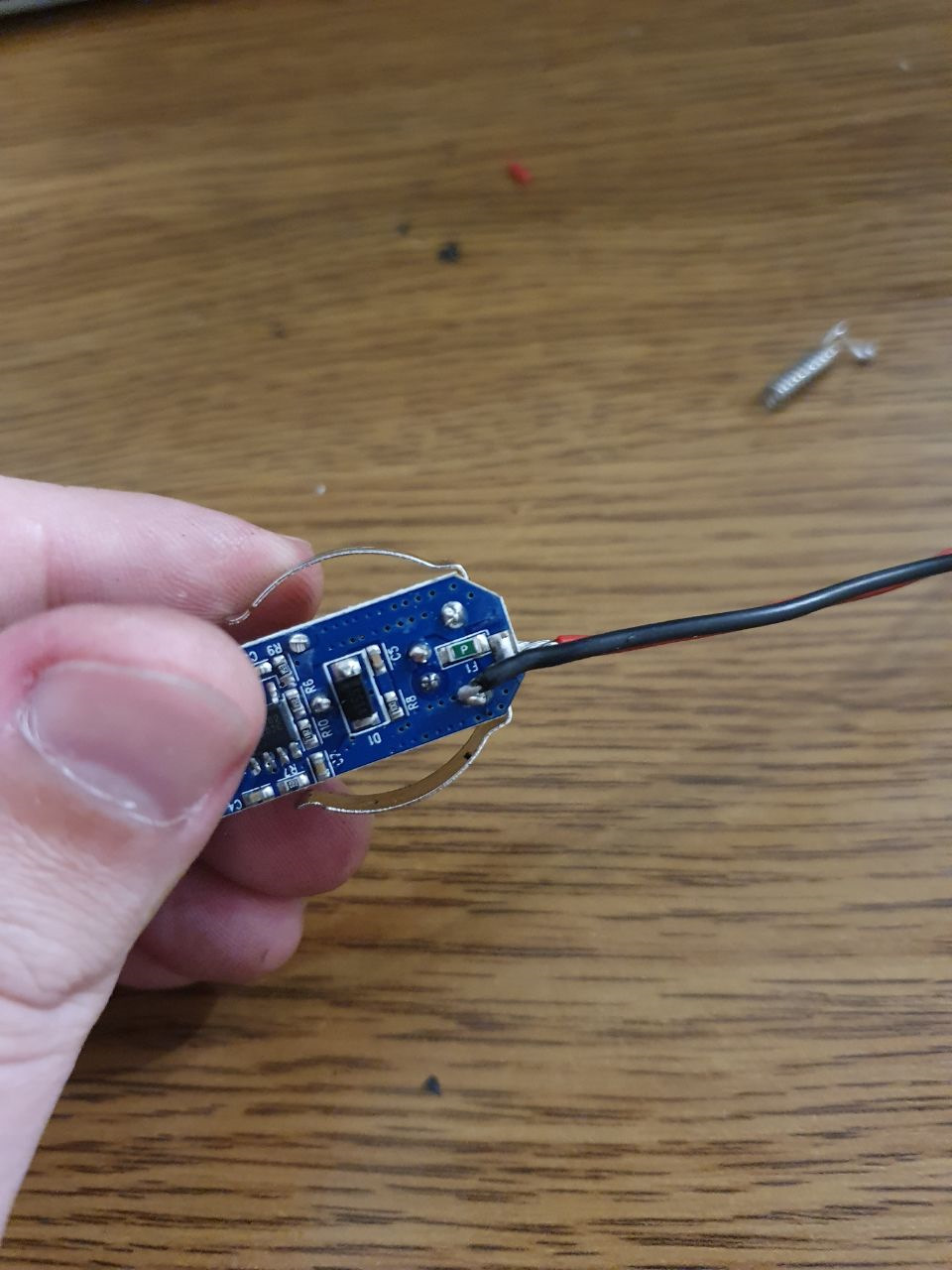

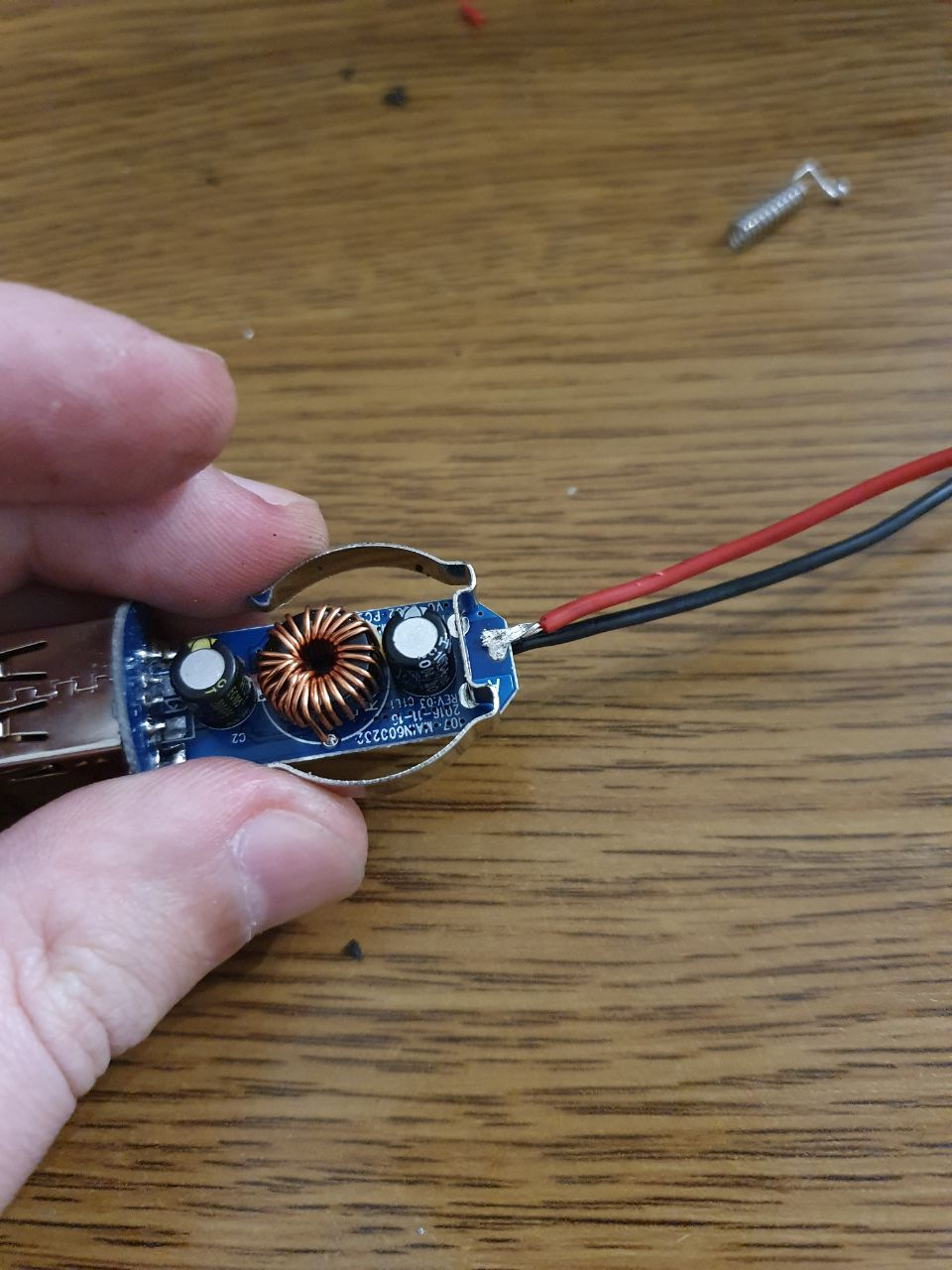

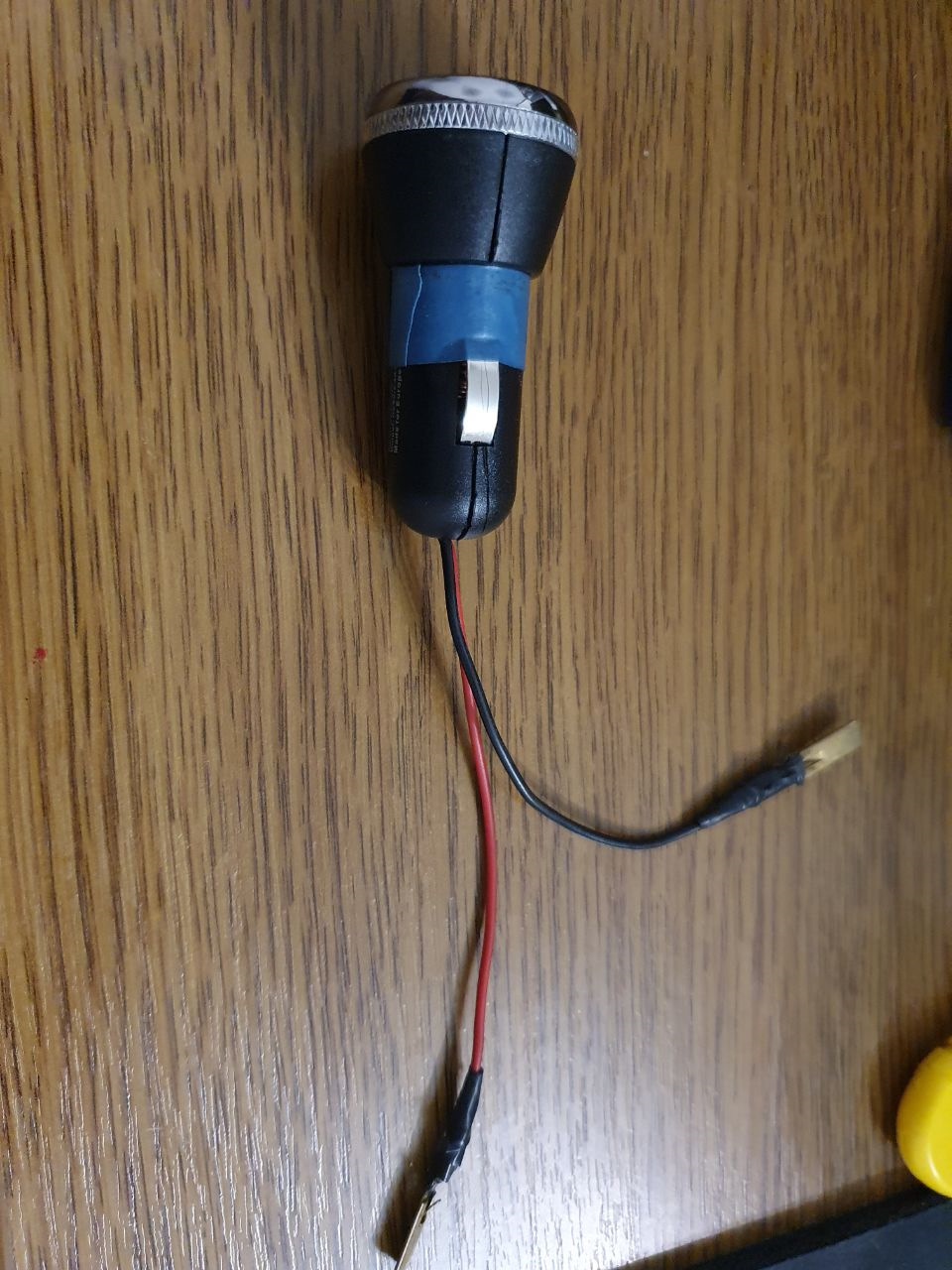

Потім припаюємо 2 дроти з клемами типу "тато" до плати (тамінтуїтивно зрозуміло куди припаятися):
Червоний — плюс
Чорний — мінус
Далі майструємо панель куди це все монтуватиметься. Беремо нашуобробну дошку і випилюємо з неї прямокутник потрібних нам розмірів (що б закривав отвір у задній панелі підлокітника). Скруглюємо кутиі випилюємо отвір під нашу зарядку.
Сам процес не зняв, так як би в азарті) Суть проста - насвердлюємоотворів під діаметр зарядки, вирізаємо ножем те, що понасвердлюємо, обрізаємо і підганяємо під розмір поки не досягнемо потрібногорезультату.
бажаний результат
Далі фарбуємо панель в чорний колір (використовував ось такуфарбу).
Сохла хвилин 20. Вклеюємо зарядку в отвір суперклеєм. Длянадійності ще залив з тильного боку суперклеєм + содою. >
Далі садимо на шурупи панельку
Шурупи спеціально використав, будемо вважати "такий колгоспстиль")) Ну і не хотів просто вклеїти, тому що хотів матиможливість доступу туди в разі чого. Далі монтуємо все це в машину.Розпинування роз'єму швидко не знайшов, тому просто виміряв всевольтметром. Центральний провід – плюс, товстий праворуч від нього– мінус. А третій провід начебто провід підсвічування (але це неточно).
Ну і фінальна картинка:Попільничку було вирішено зафіксувати простошурупом (рідний фіксатор) і ліфт були відсутні, заколгоспити їх невийшло), все одно в машині не курять, а тим більше задні пасажири).Тепер можна їхати на довго з натовпом народу і у кожного буде посвоїй зарядці.
Ну і виявилося що в цій зарядці ще й підсвічування є і воно синє яку пасаті на приборці))) (чесне слово коли купував зовсім не звернувна це увагу). >
На все про все пішла пара вечорів, тому що матеріали докуповував походу роботи.
