Продовжуємо діодизацію, у попередньому записі писав просвітлодіодну лінійку на діодах 7020. На плафон пішло пів лінійки (6фрагментів по 3 діоди).

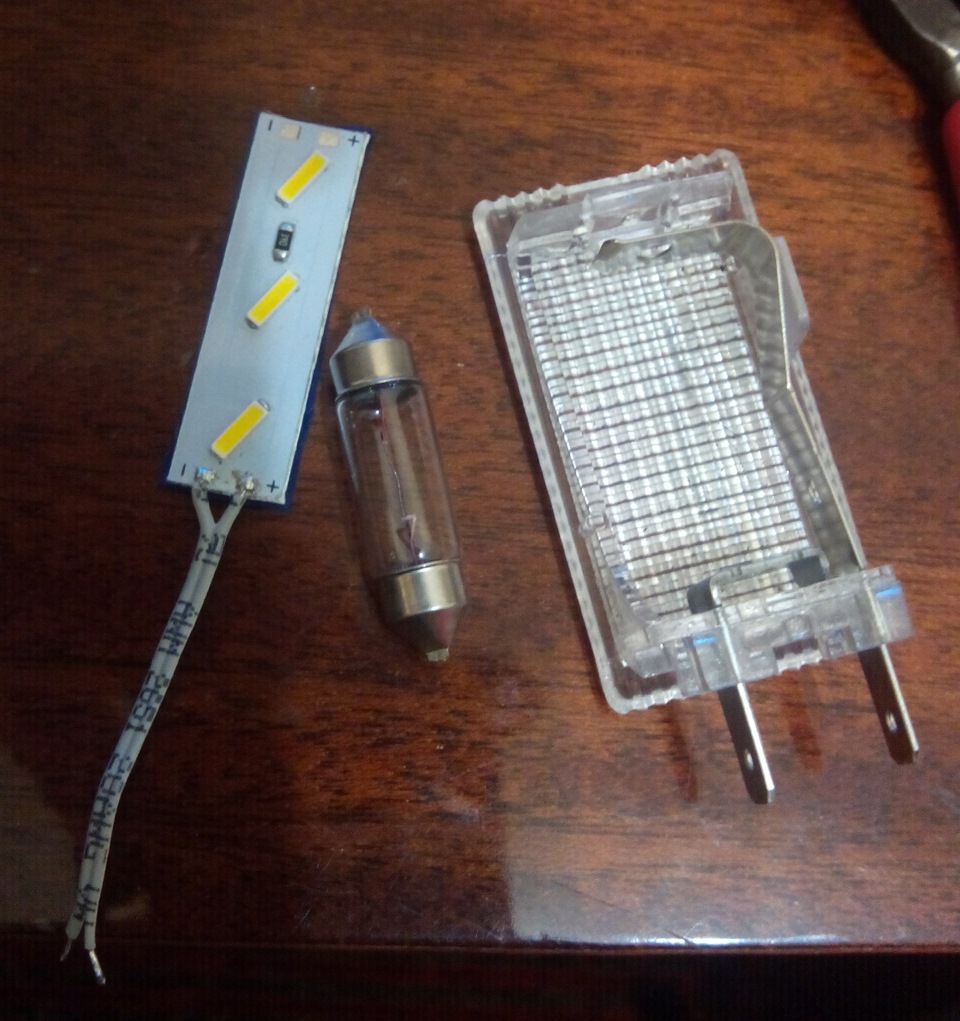

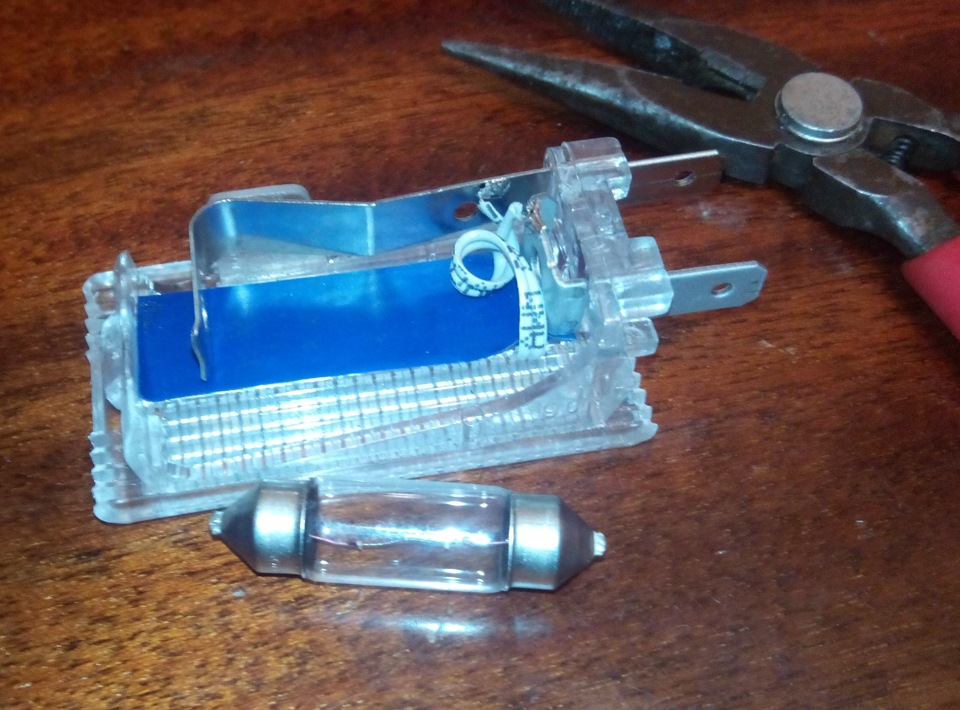

Далі я вирішив замінити лампочки по 10W підсвічування у дверях надіоди.Використовував по фрагменту (3 діода) на плафон.

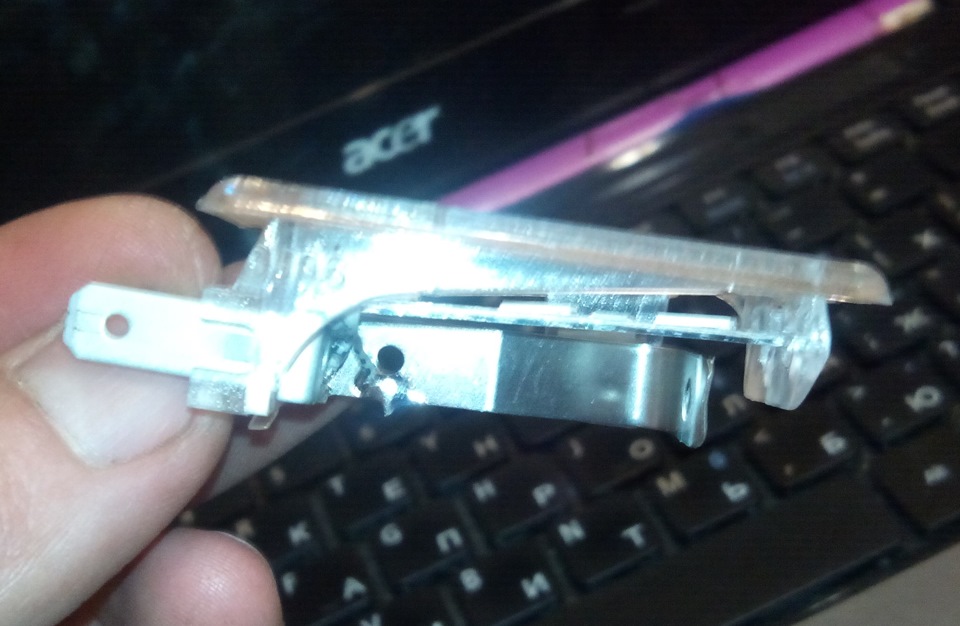

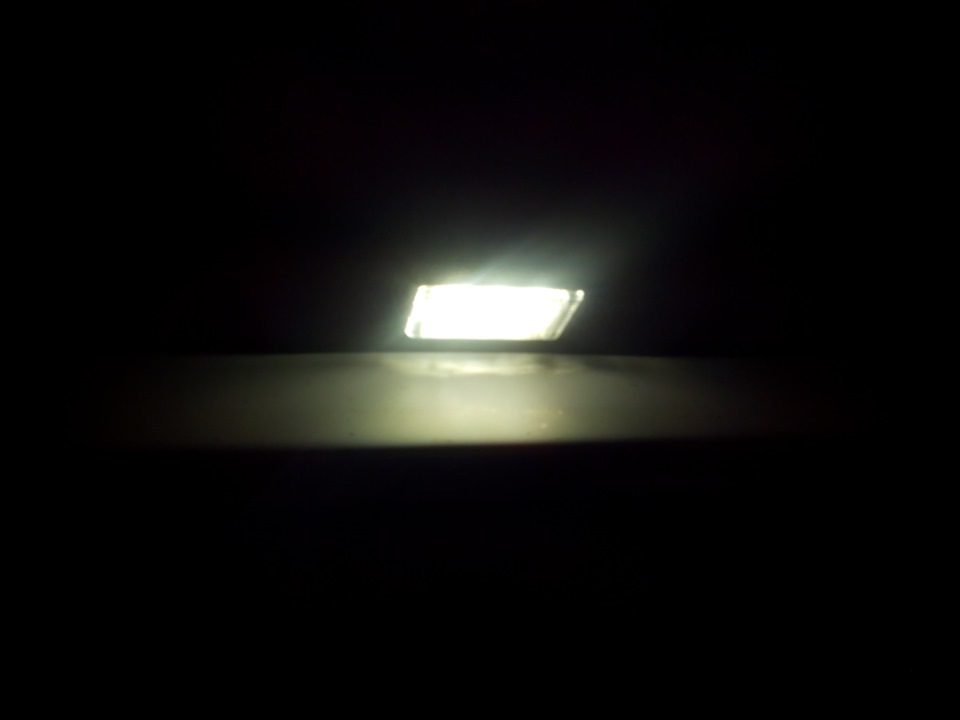

Завдяки алюмінієвій підкладці, яка тримає форму, не довелосявигадувати як закріпити стрічку або паяти плату. (використовуюшлейф старих гвинтів), ізолював алюмінієву підкладку, щоб уникнутиКЗ, підсунув смужку в плафон, під контакти плафона. Теплим білим, алампи жовтим.Діоди не світять у дверні ніші через щілини, як відламп. ), там же можна побачити колір лампочок, на останнійфото.
PS. На лінійці, на алюмінієву основу йде "+". Можна припаятипроводком лише "-" контакт на довгий контакт плафона, а алюмінієвупідкладку до короткого контакту плафона, підключивши потімвідповідно "+" і "-" до плафона.
Схожі записи
Підсвічування калюж (підсвічування у дверях) (Оновлено)
Підсвічування калюж (підсвічування у дверях) (Оновлено)
3
Коментарі11
А що за плафон такий це рідний?
Це плафон GM, ставиться в багажник або бардачок машин концерну. Найчастіше його називають плафон підсвічування багажника ЛаносЕго номерок 96247398Родний, кажуть, виглядає так само, але коштує дорожче
Пасиб величезне)))
Молодець, добре вийшло! У себе морочитися не став, як згадаю гемор з розбиранням дверей ...))) У мене центральний плафон дуже яскраво світить -і на калюжі вистачає ))))
Пересвіт приладки не лякає, а розбір дверей лякає) Світло від плафона не замінить світло у дверях, у дверях світло при відкритті, а плафон включати потрібно. А взагалі, підсвічування калюж не у всіх є і багато хто навіть не морочиться.
цікаві діоди
Ага, розмір діода 7 х 2 мм. За заявами вони яскравіші ніж 5630, правда 5630 в руках не тримав, але однозначно яскравіше ніж 5050) Загалом, працювати з такими лінійками мені сподобалося)
з 5050 згоден вони ваше не світять
Від чого ці плафони?
Ставляться в багажник ланоса та інших авто концерну GM.Якщо шукати за каталогом, то номер 96247398 або в магазинах та на авторинках плафон підсвічування багажника Ланос)
Спасибі.
