Вчора, нарешті вдалося зняти надмірну планку, вставити камеру іподивитися як вона себе покаже.

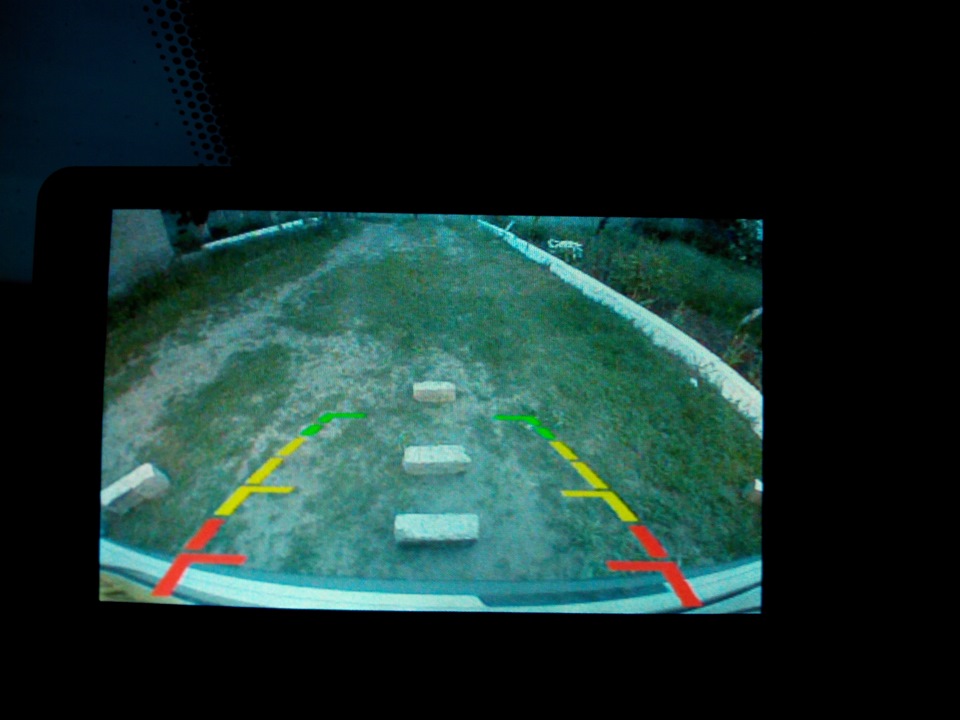

Зображення з камери
Нагадаю:
Раніше була куплена камера, але при встановленні зіткнувся зпроблемою, не відкручувалися дві гайки з чотирьох на надмірнійпланці.
Була проведена практично вся необхідна проводка для камери, крімвиведення кнопки примусового включення камери.
Виведення зображення з камери на дзеркало навігатор
Гайки, що не відкручуються, довелося розпилювати ножівним полотном, довго, не зручно, але вчора нарешті піддалися.
Знявши надмірну планку і витягнувши ліхтар підсвічування номера, зрозумів, що з'явилося ще одне завдання — потрібен патрон длялампочки підсвічування номера.
Камеру поки вставив на місце лівого ліхтаря підсвічування номера, провів експеримент і думаю, потрібно переставити на місцеправого.

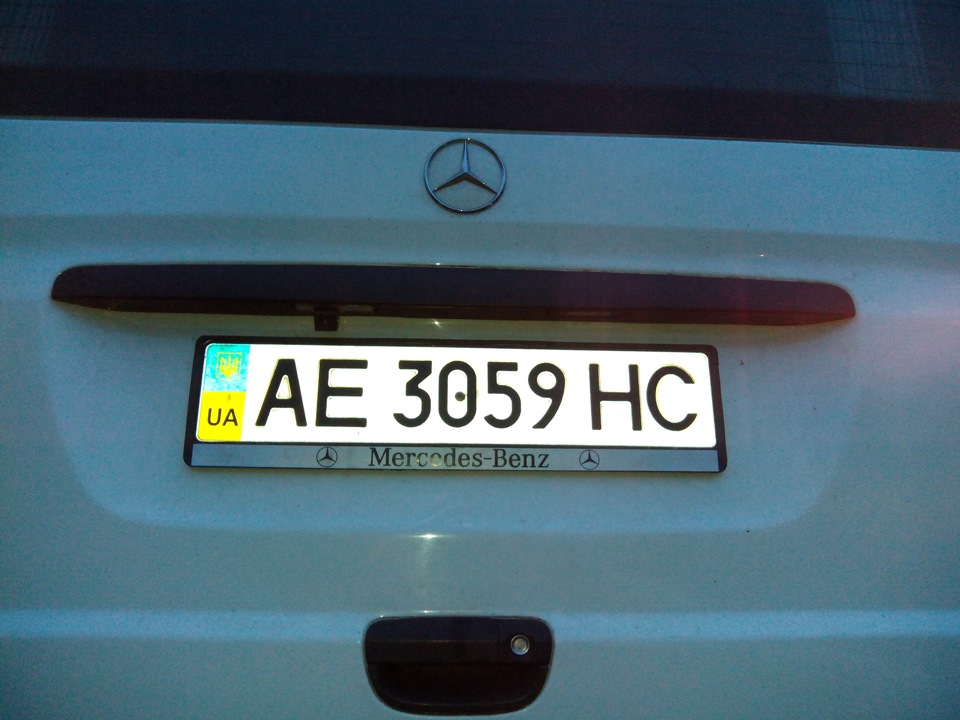

Камера на місці лівого ліхтаря підсвічування номера
Для експерименту використав цеглу, виставив на відстань:20см, 50смта 1м від бампера, а також під кутом ~135градусів щодо бампера, навідстані 50см.

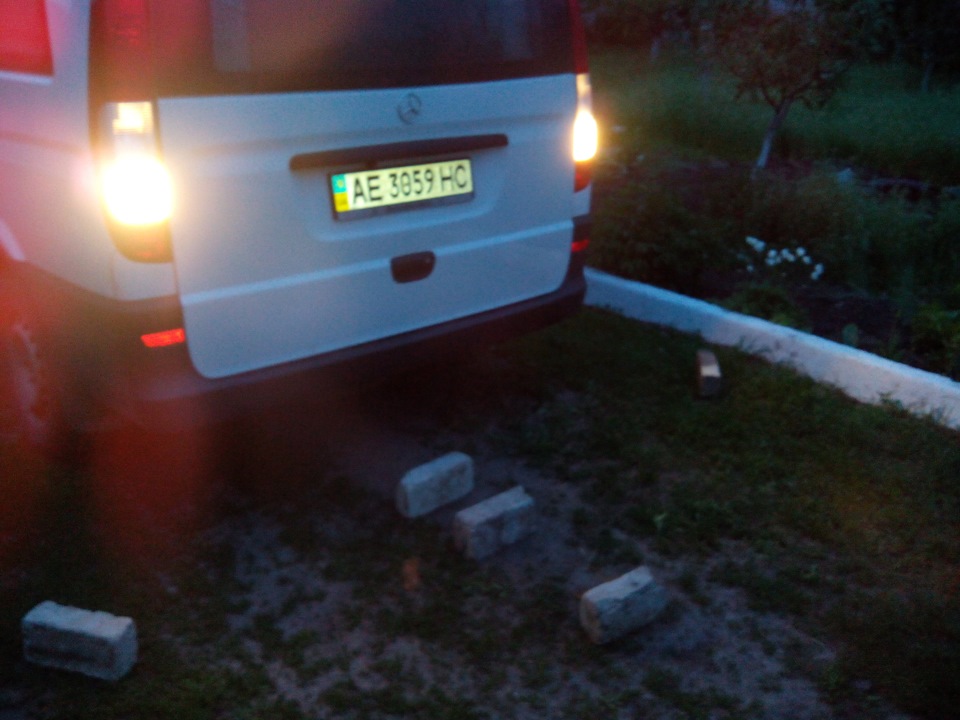

Експеримент з цеглою.
Результат на екрані видно на першій картинці:
- до 20см - червона зона - до 50см - жовта зона - Зелена, напевно, буде до 80см - з лівого боку цегла видно практично повністю
— з правого боку трошки куточок потрапив у поле зору
Тепер дзеркало можна назвати повноцінним! дзеркалом задньоговиду)

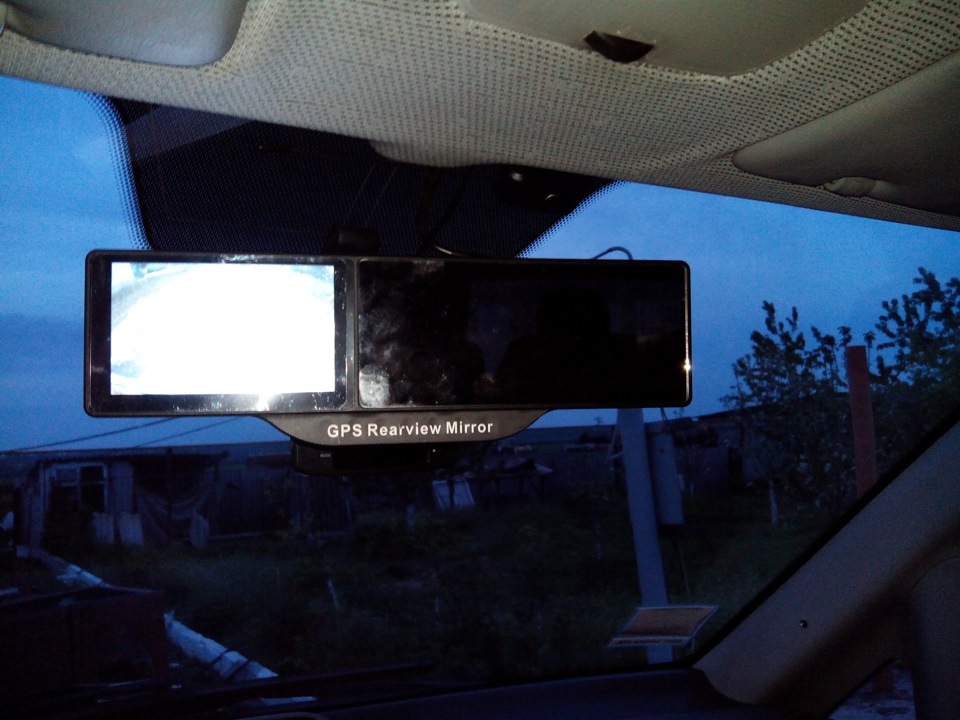

Дзеркало заднього виду.
Залишилося довести все до ідеалу і можливо доукомплектуватипарктроніком)))
