Вітаю всіх, хто заглянув!
Вирішив організувати собі ДХО, тому що того вимагають правила івзагалі вважаю цю річ дуже корисною.

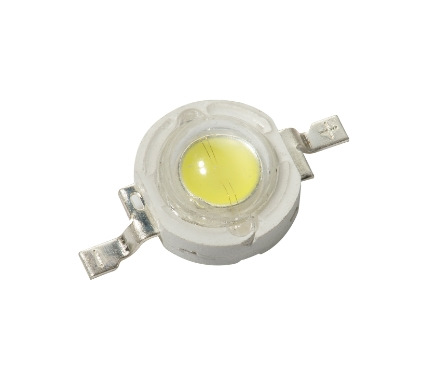

Відразу обмовлюся, я знаю про можливість активації "скандинавськогосвітла", але вважаю, що ксенон, що постійно працює, не комільфо, цесуто моя думка, зробити їх задумав у ПТФ. В хорошому стані, відбивач цілий, скло трохи відпескоструїно, тому їх відполірував інаклеїв плівку за одне з головними фарами. Ламп Н3, струм обмежив100 мА за допомогою LM317.

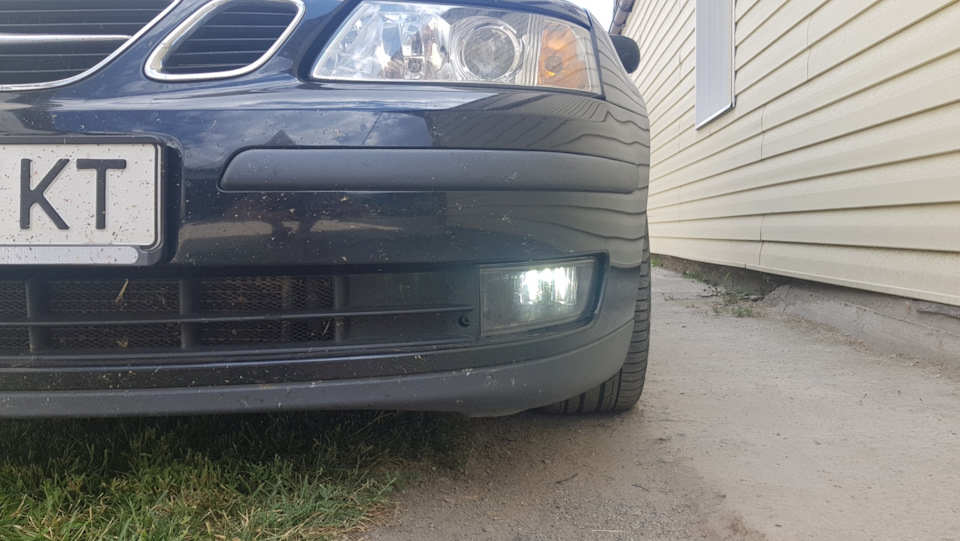

Такий світик
Аналогічну лампу зробив і використав на минулому авто, працювалибез нарікань.
<
Стало ключове питання в підключенні.

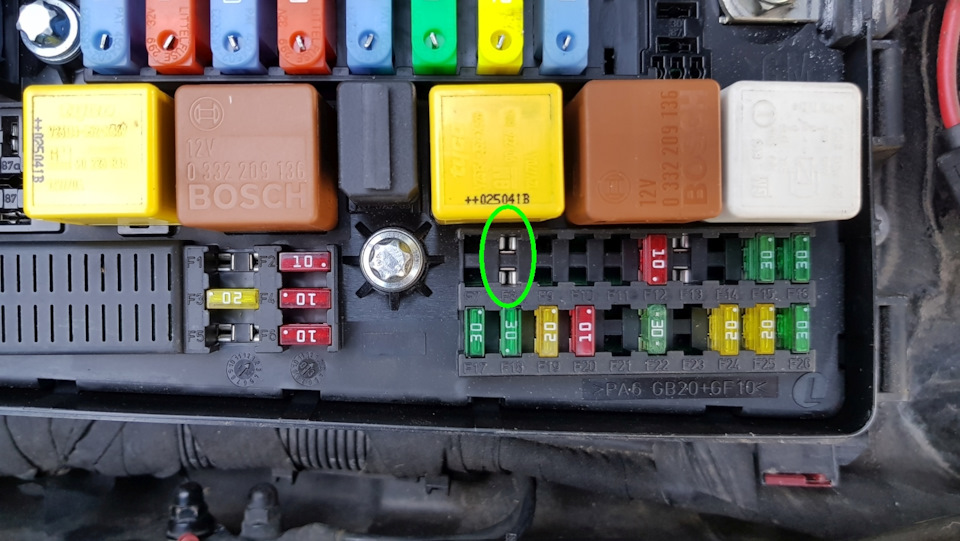

З вісу почерпнув інфу, що на бензинових моторах не задіяний 8-йзапобіжник (клема +15), що живить дизельний фільтр.
Ну а далі справа техніки, підключаємо наші ДХО через нормальнозамкнуте реле, яке управляється стоянковими вогнями, тобто включивїх або фари - ДХО згасли.

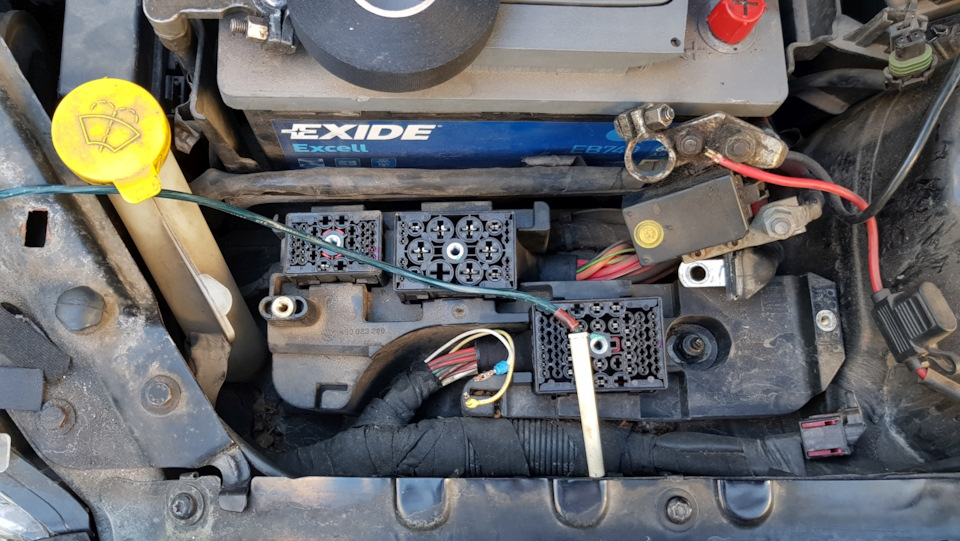

Мініатюрне реле випаяло з якоїсь старої сигналки, щоб займало меншемісця і помістилося під блок запобіжників. Далі знімаємо блок, розпинаємо роз'єм, якраз зручно, що живлення ПТФ, вихід іззапобіжника і вихід на передні габарити знаходяться на одномуроз'ємі.

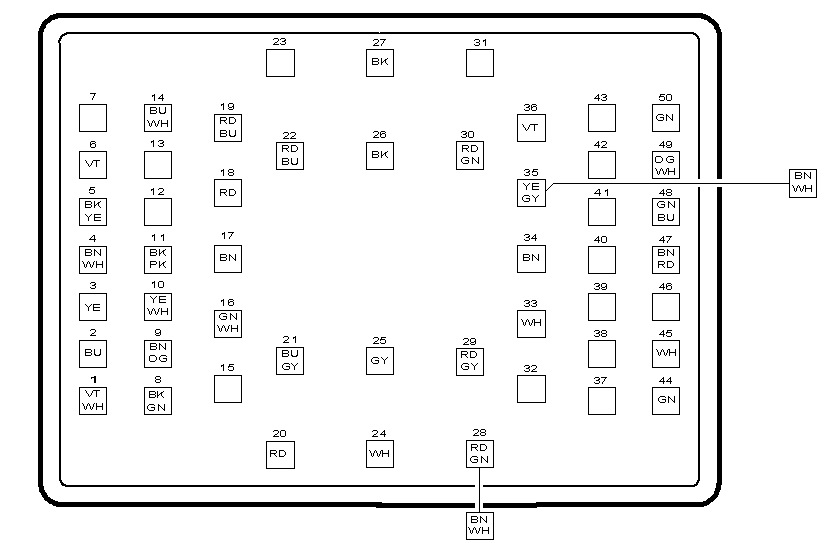

1 і 8 вихід на передні габарити пр. Та лев. ПТФ 28 - вихід іззапобіжника 8
підключив реле
Далі все збираємо та вставляємо запобіжник, я поставив мінімальнийна 5 А
Включаємо запалювання і перевіряємо Скажу чесно, у мене вийшланевелика затримка — не працювала моя система, справа виявилася вроз'ємі, що окислювався, під бампером зліва, але це вжекласика.
Коментарі15
класно придумав! штатні туманки так само запитуються тільки без реле?
Так, вони через силову електроніку в блоці живляться, аналогічно головним фарам.
Я ось думаю якщо туди вкоротити діоди, напевно, будуть працювати
За ПТФ не скажу напевно, але ймовірність дуже висока.
Є кілька людей на дорестах, у яких не блимало. Але на рестах гарантовано блимає. Через маптюн відключають
Навряд, що від цього залежить. Логіка роботи і там, і там однакова.
Ну ось на 100 відсотків знають напевно великий і зум) але я ще не доїхав до них
У будь-якому випадку моргання можна прибрати простою релюшкою
Ну от їй не дуже хочеться. Начебто є ще один спосіб, але складніше. Сподіваюся я там дійду до кінця і розповім як-небудь працює чи ні)
При подачі додаткового живлення на лампи можна спалити блок UEC. ПТФ керуються ним PWM напругою. Або замикати діодами, або рвати рідний ланцюг на лампу птф під час нештатної роботи.
Переглянув реле у Вісі, але так і не знайшов реле туманок. По ходу його немає. Як тоді харчуються туманки?
Реле немає, керуються безпосередньо ключами з переднього блоку
Дякую за інформацію. Чи є можливість в блоці світла керувати туманками без включення габаритного світла? Тобто кинути перемичку на ключі?
За заводом немає. Думаю це простіше організувати через якийсь інший вихід, на кшталт як у мене
І то вірно.Дякую.Просто хочеться організувати включення туманок без запалювання та включення габаритів і щоб на панелі був індикатор включених птф.Але думаю це складно організувати.Вивчаю цю тему, може що і вийде.Відпишусь.
