Всім привіт!
Як видно із заголовка, вирішив встановити дзеркало заднього видувід Captiva (96623516).
Воно практично нічим не відрізняється від заводського, але має якна мене приємніший вигляд, і функцію авто затемнення, а це означаєщо не потрібно буде щоразу смикати на заводському дзеркалі важільположення дзеркального елемента.
За розмірами воно трохи більше заводського, але при цьому незаважає сонце захисним козиркам.
Дзеркало куплено, і доставлено в цілості та безпеці.
Читав бортжурнали людей, які вже ставили дзеркала з такою функцією, у них все вставало болт-он, Досить було тільки переставити зрідного п'ята кріплення, у мене ж довелося трохи попрацюватинапилком, але про це нижче на фото.
І так, дзеркало куплено, приступаємо до огляду, і подальшоїустановки.
< /p>

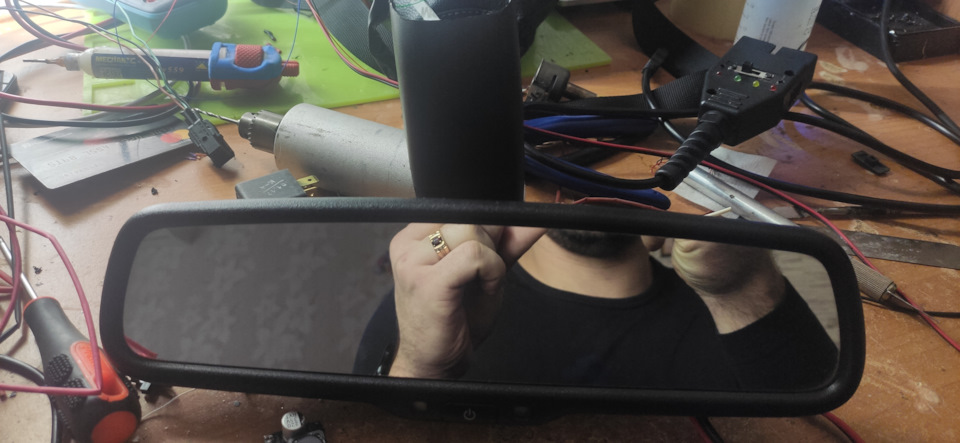

вигляд спереду

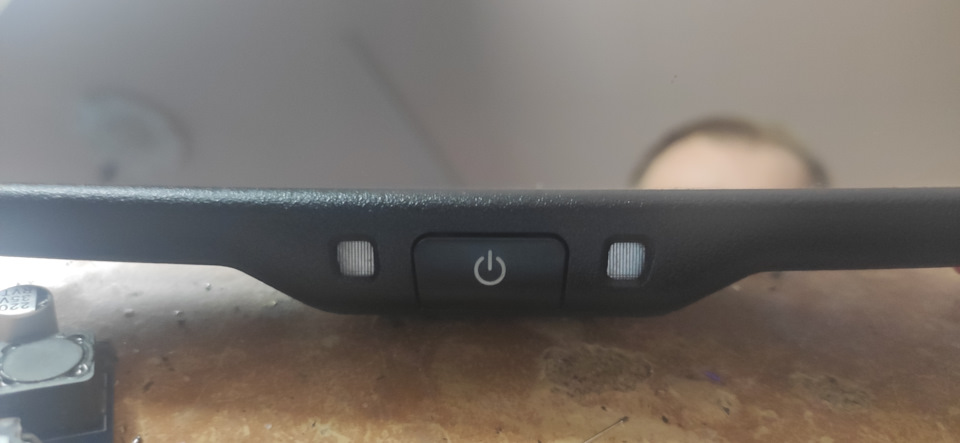

з лівого боку індикатор роботи, кнопка примусового відключення, ідатчик світла.

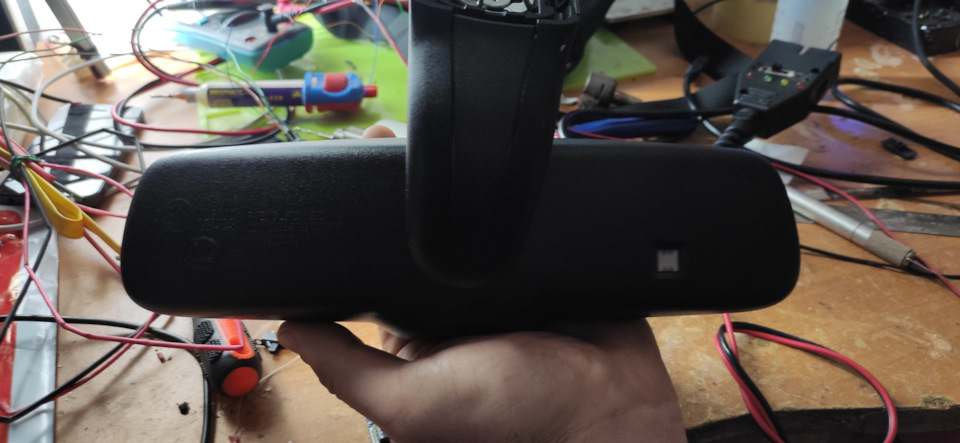

ззаду тільки датчик світла

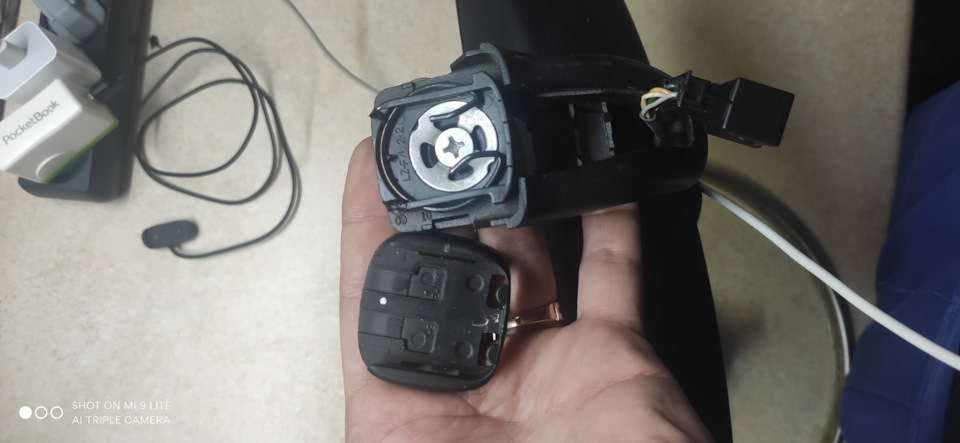

заводське кріплення
Ось на ньому використовується широке кріплення, припускаю що таке жі на опелях.
Для установки на заводський п'ятак на лобовому, зняв з рідногодзеркала відповідну частину, і трохи обробив його напилком, металякщо так його можна назвати м'який, і без особливих працьпіддається обробці.

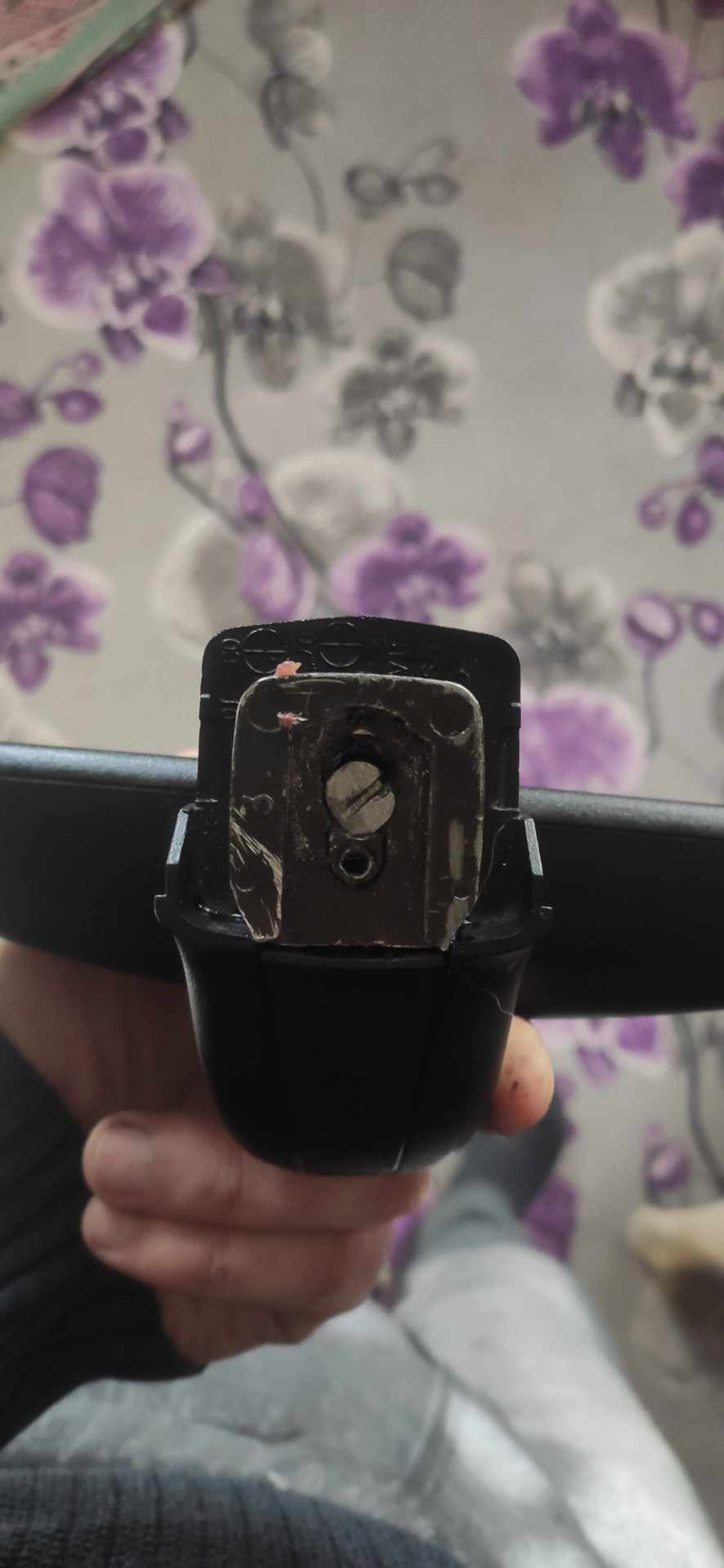

готовий варіант кріплення Далі залишилося зробити проводку, дляцього на фішці у відповідь яка була в комплекті перепаяв дротипотрібної мені довжини, щоб не використовувати скрутки .
Для підключення використовується 3 дроти:
-маса
-постійний плюс
-керуючий плюс при русі заднім ходом (для того щоб дзеркало незатемнювалося)
Масу взяв у плафоні освітлення салону, постійний плюс підключив догабаритам, не бачу сенсу працювати дзеркалу у світлий час доби.
З керуючим плюсом при русі заднім ходом трохи складніше, але непроблема.
Складніше лише тому що на ланосі керуючим на лампи заднього ходячиє мінус, його я інвертував у плюс за допомогою 5-ти контактногореле, яке розташував під торпедою, де й решта всіх реле.
Мінус з ламп брав за підказкою isaul76 Біля лівогопорога пасажирських дверей, зателефонувавши потрібний мені провідза допомогою "контрольки".
Всі дроти від дзеркала замотав у "волохату", ізоленту і пустивлівою стійкою до блоку реле, який розташований під торпедою.
Встановив дзеркало на своє законне місце, і з комутував всюпроводку.
готовий вигляд
дзеркало в затемненому режимі
Після установки пройшло 3 дні, все працює як по заводу, даноюустановкою я задоволений.
<
На цьому власне і все, всім дякую хто дочитав таку цікаву розповідьдо кінця!
Підписуйтесь, стежте за оновленнями БП, далі буде цікавіше.
