Поки був відносно теплий день грудня, +6 на вулиці було, вирішиві салон швиденько розкидати, заразом дізнатися про проводку яка йдеі штекера на звичайні колонки.
<Як розбирати салон досвід вже є, та й записи форумчан вивчив та бне зламати нічого…

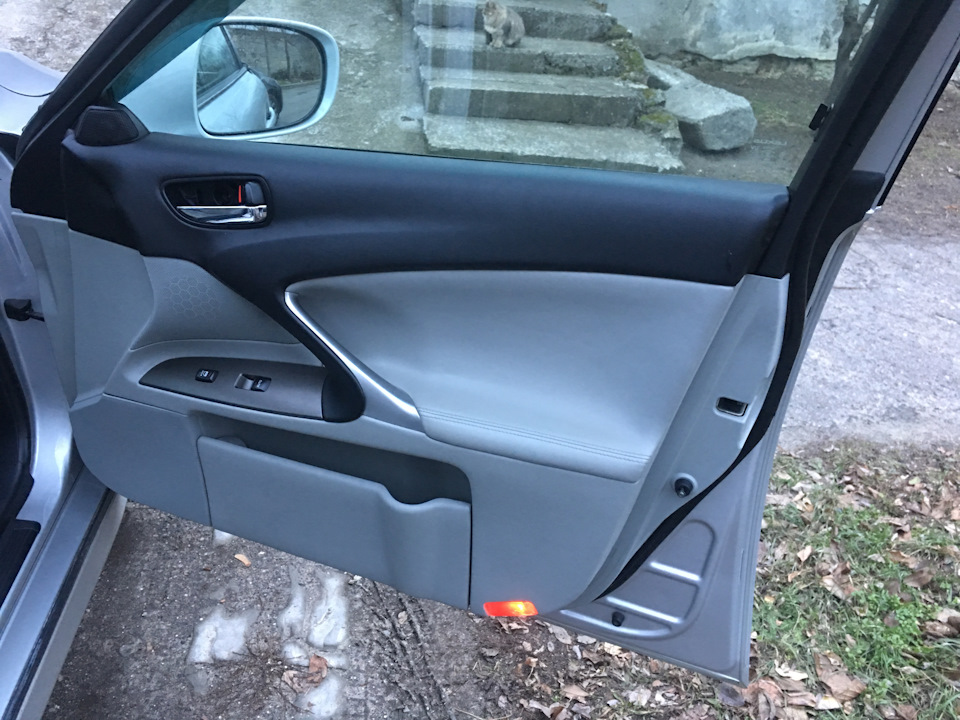

Почав з пасажирських дверей

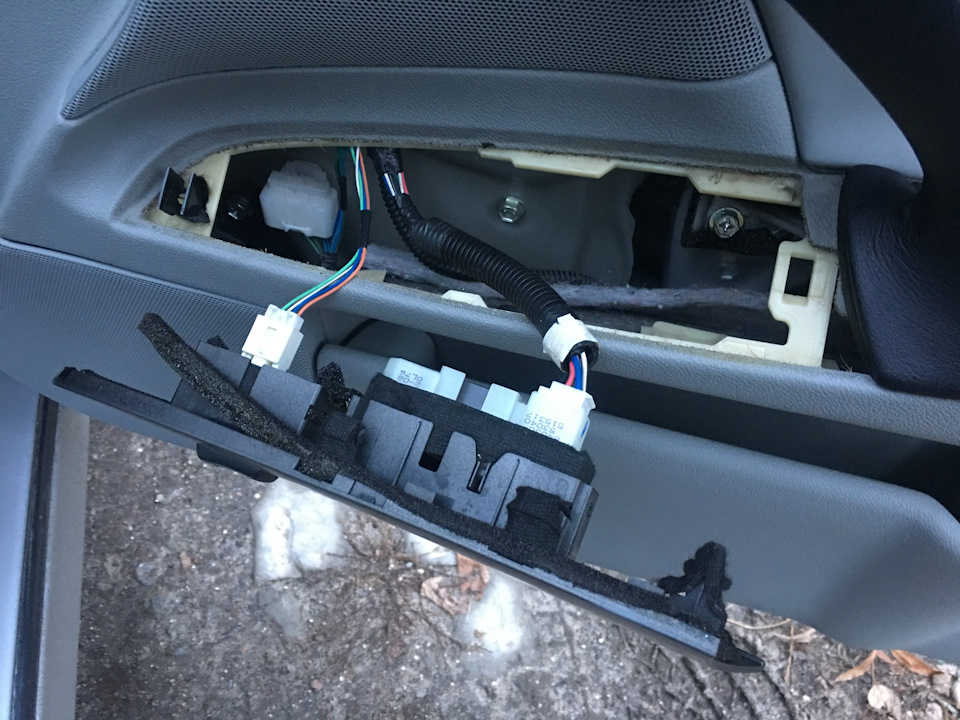

Піднімаємо панель, за нею відкручуємо 1 болт

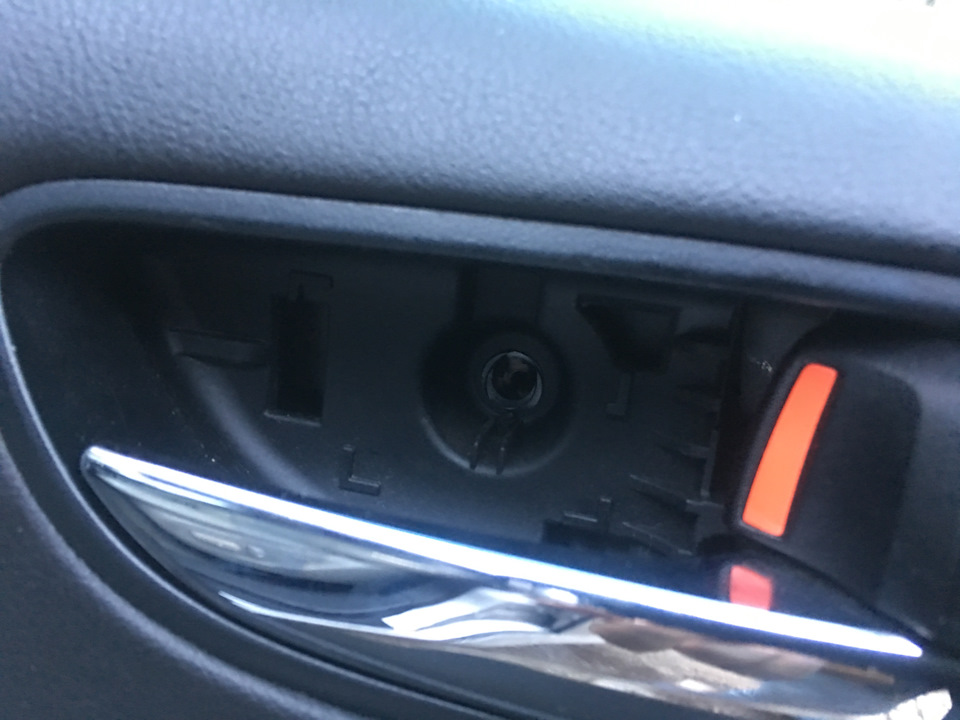

за ручкою другий

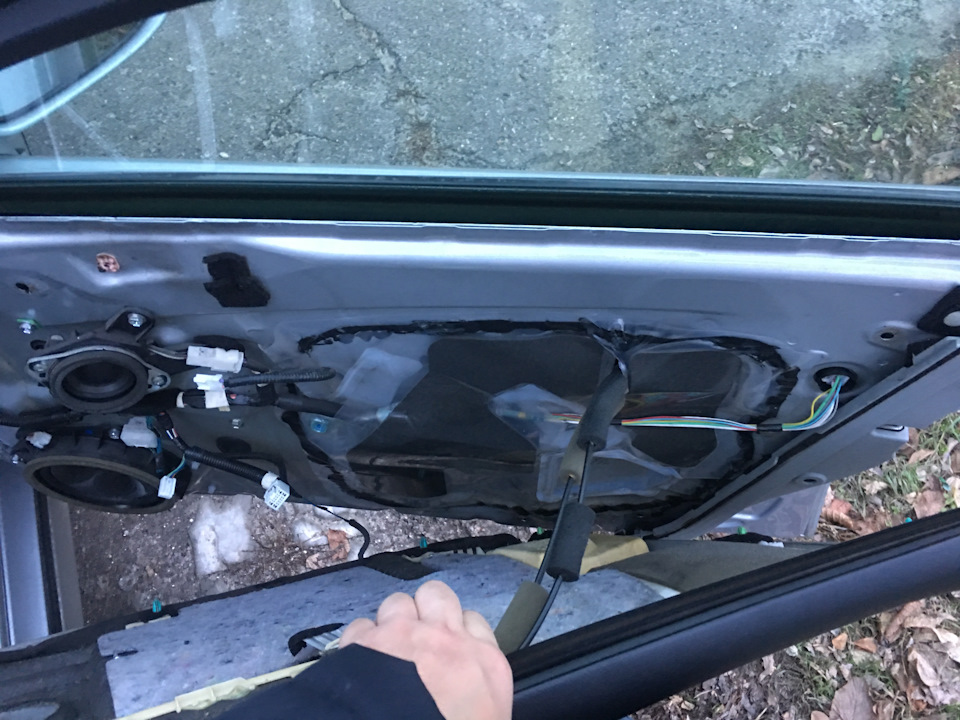

Виштовхуємо кліпси самої дверної карти і стягуємо вгору

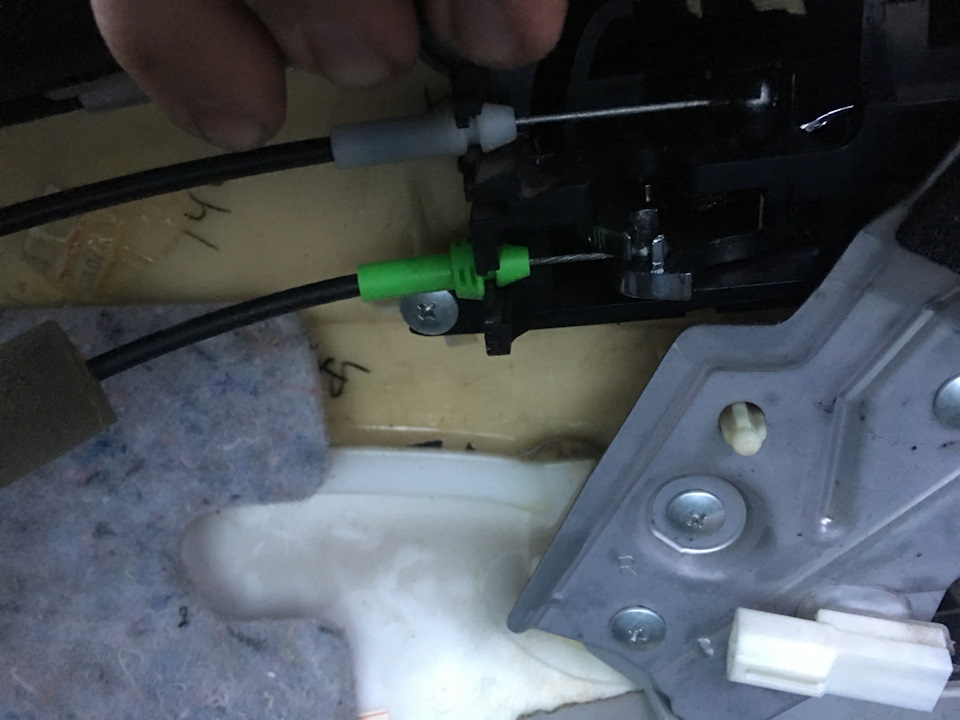

Ручку не відкручував відразу, просто витягнув обидва тросики
Передні праві двері
Задні праві двері
Передні ліві двері
> Задні ліві двері
Думав обійдуся зняттям сидічки і спинки, що відкидає спинки, щобремені не відкручувати, але простіше буде, якщо відкрутитиремені,
Задній диван і полиця
> Полиця
Як видно, немає в моїй полиці Саба, чи був він там я незнаю…
Процес зняття Головного пристрою не фотографував, сутеніло вже, просто фото проводів, намучено, накручено, адже стояла китайськанавігація, разом із відео інтерфейсом.
центральний тунель
проводи за ГУ У результаті по фотографіям вже вдома порівнювавпідключення звичайних колонок з МЛ, є невелика різниця ...
Забрав дверні карти додому, промацати, проклеїти де потрібно, пищалки поміняти, та й ручки зняти, щоб підсвічування зробити)
задні дверні карти
Ех кулібіни, проводи підключення китайської навігації, сторонаводія, зліва від керма, за кнопками.
Коментарі2
Скажмо будь ласка, а як спинка заднього дивана знімається?
Скопіював з бортжурналу ісовода 1. знімаємо подушку заднього сидіння просто смикнув його вгору спереду, як би між ніг, якби ми сиділи на ньому2. Відкручуємо бічні ремені безпеки від кузова і від сидінь3. ж, де ремені знизу)4.
