Доброго часу доби, шановні друзі! менш тямущому регулюванню таналаштуванню фар, а саме — налаштуванню потоку випромінюваногосвітла, нічого розумного не знайшов.
Поліз в інтернети. Завдяки старанням інших людей я нарив цікавікартинки і трохи опису, а саме - Ремонт Фольксваген ПасатБ3-Б4/Passat B3-B4 > > Електрообладнання > > Фари > > >
Рис.15.39.

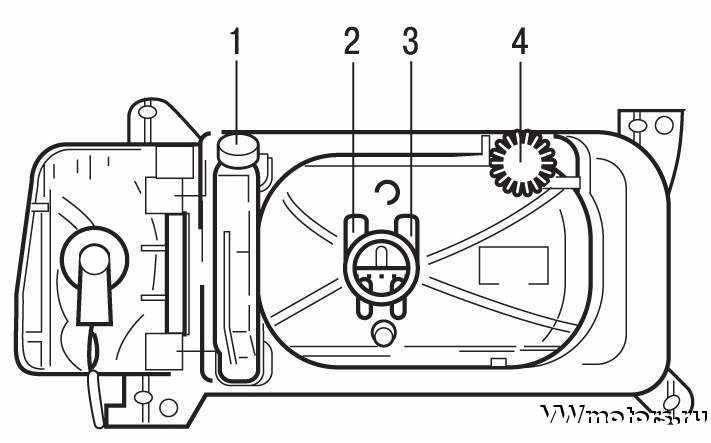

Розташування регуляторів світла фар:
1 – регулятор вертикального зміщення фари;
2 – виступ патрона лампи;
3 – пружинна клямка;
4 – регулятор горизонтального зміщення фари.
< /p>

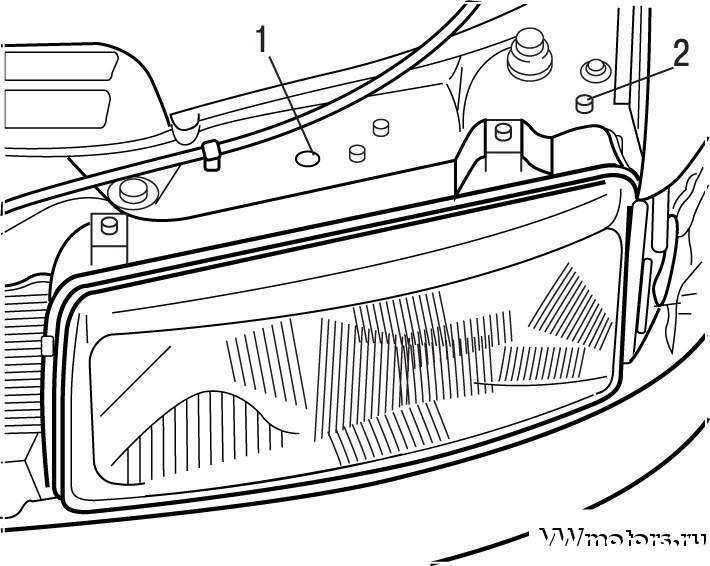

15.40
Регулювання потоку світла лівої фари (ранні моделі):
1 – у вертикальній площині;
2 – у горизонтальній площині.
Точне регулювання фар може бути проведене тільки з використаннямспеціального обладнання. На рис. 15.39 наведено вигляд задньоїсторони корпусу фари з розташованими на ньому регуляторами 1, 4світла фар. Потік світла регулюється зверху через отвори, передбачені у верхній передній поперечині кузова, шляхом обертаннявідповідних регуляторів (рис. 15.40 та 15.41). Рис. 15.41

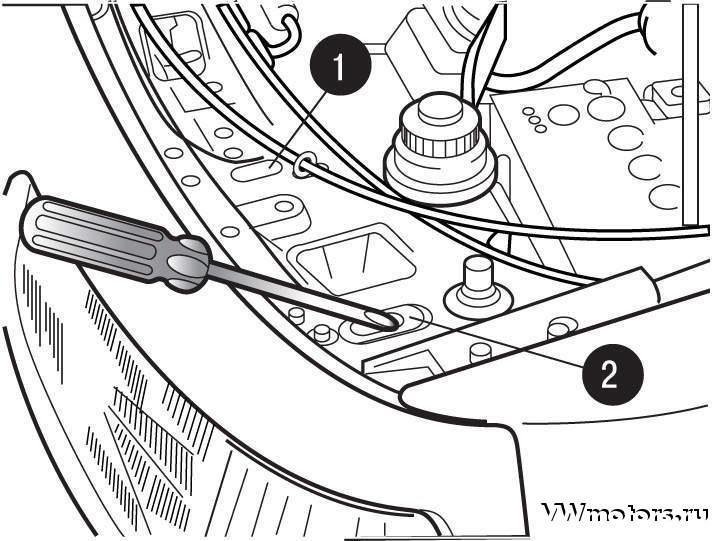

Регулювання потоку світла лівої фари (пізніші моделі):
1 – у вертикальній площині;
2 – у горизонтальній площині< < /p>
Дякуємо авторам цієї статті (с)

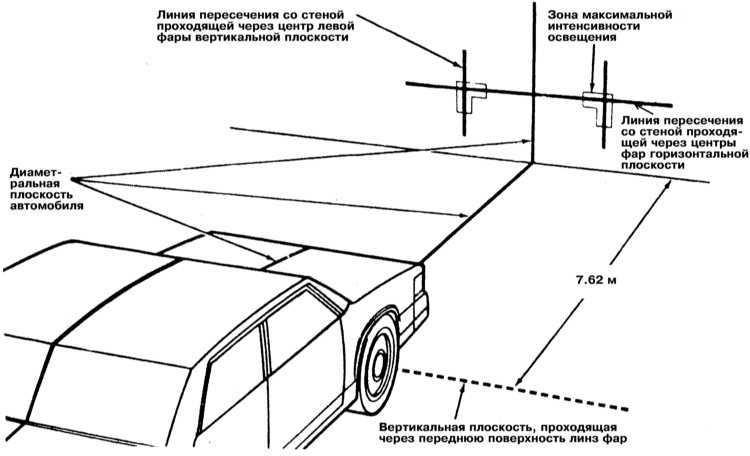

І ще одна картинка з інтернету
> Регулювання на стіні
Може комусь знадобиться, хороших Вам доріг! :)
updated.
